PHỤC HỒI ĐỘNG CƠ SERVO FANUC: GIẢI MÃ KỸ THUẬT CĂN CHỈNH PHA VÀ QUY TRÌNH SỬA CHỮA TẦNG SÂU

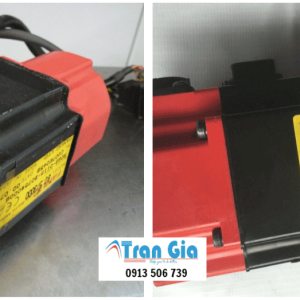

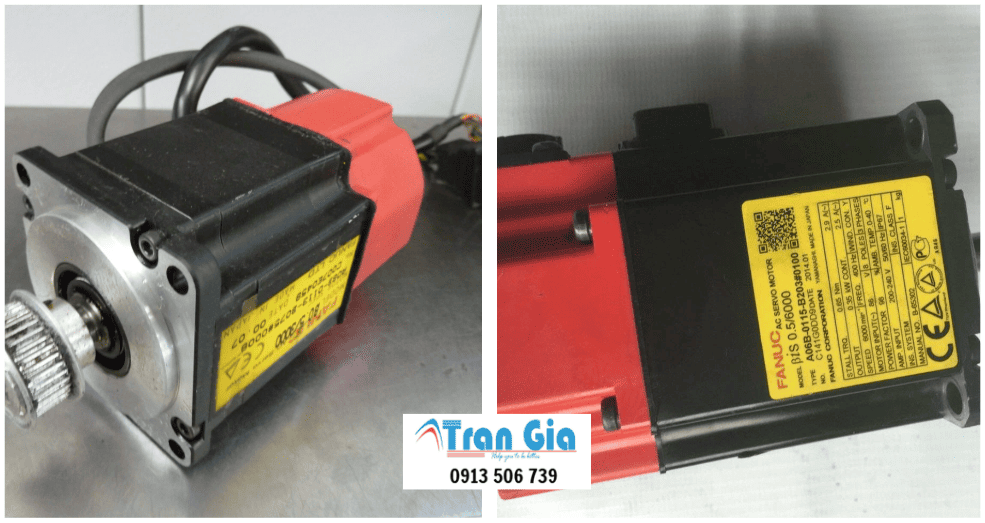

Trong hệ thống điều khiển chuyển động của FANUC, động cơ Servo (AC Servo Motor) được ví như “cơ bắp” thực thi lệnh. Khác với các dòng motor công nghiệp thông thường, motor Servo Fanuc là một hệ truyền động vòng kín (Closed-loop) đòi hỏi sự phối hợp tuyệt đối giữa: Từ trường nam châm vĩnh cửu, Tín hiệu số từ bộ mã hóa (Encoder) và Độ đồng tâm cơ khí.

Khi động cơ Servo báo lỗi, đó không đơn thuần là sự cố vận hành, mà là dấu hiệu của việc mất đồng bộ trong hệ thống điều khiển. Việc sửa chữa đòi hỏi một quy trình chẩn đoán tầng sâu để xử lý tận gốc nguyên nhân hư hỏng, thay vì chỉ can thiệp bề nổi.

1. Phân tích các “Bệnh lý” đặc thù trên Động cơ Servo Fanuc

Việc hiểu rõ bản chất mã lỗi (Alarm) hiển thị trên màn hình CNC là bước đầu tiên trong chiến lược phục hồi thiết bị:

• Sự suy giảm từ tính Rotor (Demagnetization): Đây là lỗi âm thầm nhưng nguy hiểm nhất. Do vận hành quá nhiệt hoặc dòng điện từ Driver không ổn định, nam châm vĩnh cửu Neodymium trên Rotor bị suy giảm từ trường. Hệ quả là motor mất lực kéo (Torque), máy báo lỗi Alarm 414 hoặc Alarm 400 do dòng điện vọt cao để bù đắp mô-men thiếu hụt.

• Lỗi Pulse Coder (Encoder) – Mất tín hiệu phản hồi: Các mã lỗi trong dải 360 – 369 phản ánh sự đứt gãy luồng thông tin nối tiếp. Encoder Fanuc cực kỳ nhạy cảm; chỉ một hạt bụi dầu lọt vào đĩa quang hoặc sự lão hóa của linh kiện điện tử bên trong sẽ khiến máy CNC mất tọa độ, gây hiện tượng giật trục hoặc dừng máy khẩn cấp.

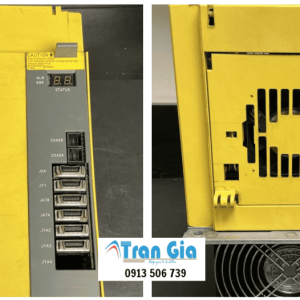

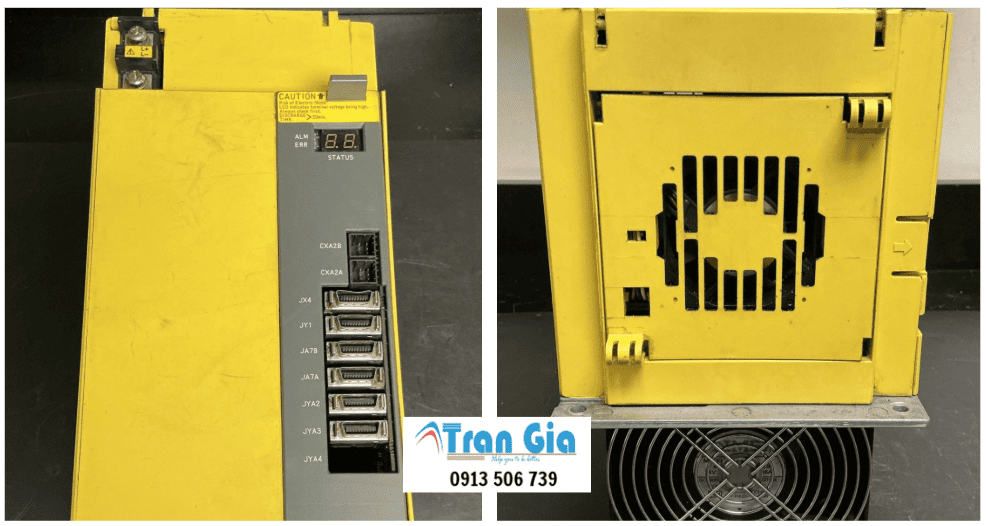

• Sự cố cách điện do nhiễm dầu: Dầu cắt gọt ngấm qua phớt chặn (Seal) là “kẻ giết người thầm lặng”. Nó phá hủy lớp sơn cách điện của cuộn dây Stator, gây lỗi chạm mát (Ground Fault) và thường kéo theo sự cố cháy nổ module công suất của bộ khuếch đại (Servo Amplifier).

2. Nghệ thuật Căn chỉnh Pha (Phase Alignment) – Điểm mấu chốt trong sửa chữa

Sự khác biệt giữa một đơn vị sửa chữa chuyên nghiệp và một tiệm quấn motor thông thường nằm ở kỹ thuật căn chỉnh pha Encoder.

Sau khi thay thế Encoder hoặc quấn lại cuộn dây, vị trí “Điểm Không” (Zero Point) của Encoder phải được thiết lập trùng khớp hoàn hảo với vị trí từ trường của Rotor.

• Rủi ro kỹ thuật: Nếu lệch pha dù chỉ vài độ, motor sẽ bị rung động (Vibration) dữ dội, phát tiếng rít cao tần và nhanh chóng cháy cuộn dây do dòng điện không được tối ưu hóa.

• Giải pháp: Chúng tôi sử dụng máy hiện sóng (Oscilloscope) và thiết bị khóa pha chuyên dụng để hiệu chuẩn dạng sóng phản hồi, đảm bảo motor đạt mô-men xoắn tối đa và vận hành êm ái như mới.

3. Quy trình Phục hồi tiêu chuẩn tại Lab Kỹ thuật chuyên sâu

Chúng tôi áp dụng quy trình 4 giai đoạn nghiêm ngặt để hồi sinh động cơ Servo Fanuc:

1. Chẩn đoán tầng sâu: Sử dụng máy đo Megohm cao áp kiểm tra độ cách điện và máy đo xung để xác định độ tinh khiết của tín hiệu Encoder trước khi tháo rã.

2. Làm sạch và Trẻ hóa linh kiện: Toàn bộ motor được vệ sinh trong máy sóng siêu âm để loại bỏ dầu nhớt bám bẩn. Thay thế bạc đạn (vòng bi) tốc độ cao chuẩn P4/P5 và phớt chặn dầu Viton chịu hóa chất.

3. Quấn dây và Sơn cách điện chân không: Stator được quấn bằng dây đồng chịu nhiệt lớp H (180°C), sau đó trải qua quy trình tẩm sơn cách điện trong môi trường chân không để loại bỏ bọt khí, ngăn ngừa hiện tượng phóng điện cục bộ.

4. Test-Rig dưới tải thực tế: Mọi động cơ sau sửa chữa phải vượt qua bài kiểm tra khắc nghiệt trên tủ điện Fanuc giả lập: Kiểm tra khả năng nội suy trục tốc độ cao, khả năng thắng (Brake) giữ vị trí và theo dõi nhiệt độ hoạt động liên tục.

4. Giá trị của việc lựa chọn giải pháp chuyên sâu

Việc giao phó motor Servo cho các cơ sở không chuyên có thể dẫn đến việc hỏng hóc vĩnh viễn do tháo rã Rotor làm mất từ tính hoặc lắp Encoder sai pha. Lựa chọn dịch vụ chuyên nghiệp mang lại cho doanh nghiệp:

• Sự an tâm: Linh kiện thay thế (Encoder, Bạc đạn, Seal) luôn là hàng chính hãng hoặc đạt tiêu chuẩn FANUC.

• Tiết kiệm thời gian: Kho linh kiện sẵn có giúp rút ngắn tối đa thời gian dừng máy (Downtime).

• Bền bỉ lâu dài: Thiết bị được phục hồi đạt trên 95% hiệu suất so với motor mới, đi kèm chế độ b%2LS
