Tư duy chẩn đoán: Phân lập lỗi Servo Fanuc

Khi máy báo lỗi, đừng vội tháo biến tần ngay. Hãy áp dụng quy tắc “Ngoài trước – Trong sau”:

1. Phân lập lỗi do Motor hay do Amplifier

Một trong những sai lầm phổ biến là tháo Amplifier đi sửa trong khi lỗi nằm ở Motor.

• Cách làm: Ngắt kết nối dây động lực (U, V, W) tại đầu ra của Servo Amplifier.
• Kết quả: Nếu bật nguồn mà lỗi vẫn xuất hiện ngay (thường là lỗi quá dòng AL-01) -> Lỗi nằm ở Amplifier.
• Kết quả: Nếu lỗi biến mất hoặc chuyển sang mã lỗi khác (như lỗi hở mạch) -> Lỗi khả năng cao nằm ở cáp hoặc Motor.

2. Kiểm tra cáp tín hiệu (Feedback/Encoder)

Fanuc rất nhạy cảm với tín hiệu Encoder. Lỗi AL-41, AL-42 thường không phải do hỏng phần cứng công suất.

• Điểm yếu: Các giắc cắm kiểu Honda (màu đen/xanh) thường bị lỏng chân hoặc ngấm dầu cắt gọt gây chạm chập tín hiệu.
• Xử lý: Vệ sinh giắc cắm bằng bình xịt khô chuyên dụng và kiểm tra độ thông mạch của cáp từ Encoder về Amplifier.

 Bảng tra nhanh nguyên nhân gốc rễ (Root Cause)

Mã lỗi Fanuc	Triệu chứng	Nguyên nhân tiềm ẩn
AL-01	Quá dòng đột ngột	Module IGBT bị thủng, chạm chập cuộn dây motor hoặc kẹt cơ khí quá nặng.
AL-02	Điện áp sụt áp	Cầu chỉnh lưu (Diode Bridge) bị hỏng 1 pha hoặc khởi động từ cấp nguồn bị hỏng tiếp điểm.
AL-08	Quá áp DC Link	Thường hỏng bộ phận xả (Discharge unit) hoặc tụ lọc nguồn bị khô, mất khả năng bù áp.
AL-12	Lỗi dòng điện bất thường	Cảm biến dòng (Current Sensor) trên board bị sai lệch hoặc mạch xử lý ADC có vấn đề.

 Bí quyết sửa chữa “Engineer Style”

Kiểm tra “Nguồn tĩnh” trước khi cấp điện

Sau khi thay linh kiện, kỹ sư thường dùng đồng hồ đo điện trở giữa các chân nguồn:

• Đo trở kháng giữa P (Positive) và N (Negative) của dàn tụ: Nếu trở kháng cực thấp (vài chục Ohm), tuyệt đối không cấp điện vì đang có chạm chập.
• Đo trở kháng ngược từ các chân U, V, W về cực P và N: Các cặp thông số phải cân bằng nhau. Chỉ cần một cặp lệch quá 10%, bạn cần kiểm tra lại khối công suất.

Cách xử lý lỗi “Fan Failure” (Lỗi quạt) mà không cần thay quạt ngay

Fanuc kiểm tra tốc độ quạt qua chân tín hiệu thứ 3. Đôi khi quạt vẫn quay nhưng bụi bám làm tốc độ giảm xuống dưới ngưỡng cho phép.

• Mẹo: Vệ sinh cánh quạt và tra một giọt dầu máy chuyên dụng vào trục. Nếu vẫn báo lỗi, hãy kiểm tra xem cảm biến Hall trên quạt có bị hỏng hay không trước khi quyết định mua quạt mới (vì quạt Fanuc chính hãng thường khá đắt).

Cam kết chất lượng sau sửa chữa

Mỗi thiết bị Servo Fanuc sau khi sửa xong cần được chạy thử (Test Run) trên bộ đồ thử (Jig) gồm:

1. Bộ nguồn Fanuc Power Supply tương thích.
2. Bộ điều khiển CNC (Controller) để xuất lệnh chạy.
3. Motor Servo đúng công suất để test tải.

Dịch Vụ Sửa Chữa Servo FANUC: Giải Pháp Khắc Phục Lỗi Nhanh Chóng & Chuyên Nghiệp

Trong thế giới tự động hóa và máy công cụ CNC, FANUC là cái tên bảo chứng cho sự chính xác và bền bỉ. Tuy nhiên, sau một thời gian dài vận hành liên tục trong môi trường công nghiệp, các bộ Servo Amplifier và Servo Motor của Fanuc không tránh khỏi những hư hỏng.

Việc dừng máy (downtime) do lỗi Servo gây thiệt hại lớn về kinh tế. Bài viết này sẽ giúp bạn nhận diện các lỗi phổ biến và quy trình sửa chữa Servo Fanuc chuẩn xác nhất.

1. Các dòng Servo FANUC phổ biến hiện nay

Chúng tôi chuyên nhận sửa chữa tất cả các dòng Servo của Fanuc, bao gồm:

• Dòng Alpha Series: αi-B, αi-D, αi, α…
• Dòng Beta Series: βi-B, βi, β…
• Các dòng đời cũ: Fanuc S Series, Fanuc M Series…
• Servo Amplifier Unit: Bộ điều khiển động cơ (1 trục, 2 trục, 3 trục).

2. Bảng mã lỗi (Alarm) thường gặp trên Servo FANUC

Khi có sự cố, bộ khuếch đại (Amplifier) sẽ hiển thị mã số lỗi trên màn hình LED hoặc trên bộ điều khiển CNC. Dưới đây là các mã lỗi “kinh điển”:

• Lỗi 01 (Inverter: IPM alarm): Lỗi quá dòng hoặc ngắn mạch module công suất.
• Lỗi 02 (Inverter: Control supply voltage drop): Sụt áp nguồn điều khiển.
• Lỗi 08 (High current): Dòng điện quá cao ở mạch động lực.
• Lỗi 09, 10 (Overvoltage): Quá điện áp đầu vào DC Link.
• Lỗi 30 (Regenerative discharge): Lỗi mạch xả điện trở thắng.
• Lỗi 435 (Inverter: Main circuit DC link low voltage): Điện áp DC Link thấp.
• Lỗi 511 (Internal fan stopped): Quạt tản nhiệt bên trong bị hỏng.
• Lỗi liên quan đến Encoder (Lỗi 300, 414, 416…): Mất tín hiệu phản hồi từ motor, đứt dây cáp hoặc hỏng Encoder.

3. Nguyên nhân gây hư hỏng Servo FANUC

Có nhiều nguyên nhân dẫn đến hư hỏng, nhưng phổ biến nhất là:

1. Môi trường khắc nghiệt: Bụi bẩn, dầu nhớt bám vào bo mạch gây chập cháy.
2. Linh kiện lão hóa: Tụ điện bị khô, quạt tản nhiệt yếu dẫn đến quá nhiệt.
3. Nguồn điện không ổn định: Sét đánh, sụt áp đột ngột hoặc mất pha.
4. Vận hành quá tải: Máy chạy vượt ngưỡng công suất cho phép trong thời gian dài.
5. Lỗi cơ khí: Bạc đạn motor bị kẹt, dẫn đến quá dòng cho bộ điều khiển.

4. Quy trình sửa chữa chuyên nghiệp tại [Tên Công Ty Của Bạn]

Chúng tôi áp dụng quy trình 6 bước nghiêm ngặt để đảm bảo chất lượng:

• Bước 1: Tiếp nhận & Kiểm tra: Ghi nhận hiện trạng từ khách hàng, kiểm tra ngoại quan và đo đạc các linh kiện cơ bản (IGBT, Diode, Tụ điện).
• Bước 2: Vệ sinh công nghiệp: Tẩy rửa bo mạch bằng dung dịch chuyên dụng để loại bỏ dầu mỡ và bụi bẩn.
• Bước 3: Chẩn đoán chi tiết: Sử dụng các thiết bị đo hiện đại (Oscilloscope, máy đo dung lượng tụ…) để tìm ra linh kiện hư hỏng chính xác.
• Bước 4: Thay thế linh kiện: Sử dụng linh kiện chính hãng (IGBT Fuji, Mitsubishi, Tụ Nichicon, Fan Nidec…) để thay thế.
• Bước 5: Test tải trên mô hình: Kết nối Servo với bộ điều khiển CNC và Motor Fanuc thật để chạy thử tải, kiểm tra độ ổn định.
• Bước 6: Bàn giao & Bảo hành: Đóng gói, giao hàng tận nơi và hướng dẫn khách hàng lắp đặt, phòng tránh lỗi lặp lại.

5. Tại sao nên chọn dịch vụ của chúng tôi?

• Đội ngũ kỹ thuật: Nhiều năm kinh nghiệm chuyên sâu về hệ thống điện Fanuc.
• Kho linh kiện sẵn có: Thay thế nhanh chóng, không phải chờ đặt hàng từ nước ngoài.
• Giá cả cạnh tranh: Tiết kiệm đến 70% so với việc mua mới.
• Bảo hành uy tín: Từ 03 – 06 tháng tùy theo hạng mục sửa chữa.
• Hỗ trợ 24/7: Tư vấn kỹ thuật miễn phí qua điện thoại/Zalo để xử lý các lỗi đơn giản.

6. Lời khuyên để kéo dài tuổi thọ Servo FANUC

• Thường xuyên kiểm tra và thay thế quạt tản nhiệt nếu thấy tiếng kêu lạ.
• Vệ sinh tủ điện định kỳ, đảm bảo môi trường khô ráo, thoáng mát.
• Kiểm tra định kỳ pin nuôi tọa độ (Battery) để tránh mất thông số gốc của máy.

Cung cấp servo  và sửa chữa thiết bị là dịch vụ Công ty sửa servo hãng FANUC xử lí gấp thiết yếu trong nhiều ngành công nghiệp và đời sống hàng ngày. Chúng tôi chuyên cung cấp các loại thiết bị công nghiệp, điện tử, điện lạnh, máy móc và phụ kiện chính hãng, đảm bảo chất lượng và uy tín. HOTLINE: 0913 506 739. Ngoài ra, chúng tôi còn cung cấp dịch vụ sửa chữa, bảo trì, bảo dưỡng các thiết bị để đảm bảo hoạt động ổn định, nâng cao tuổi thọ và giảm thiểu sự cố không mong muốn.

Quy trình sửa màn hình Servo Công ty sửa servo hãng FANUC xử lí gấp

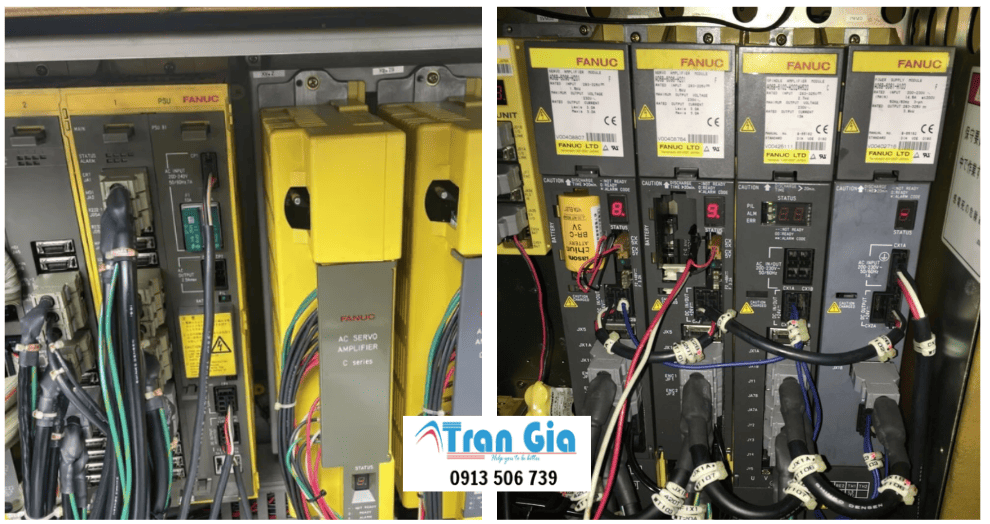

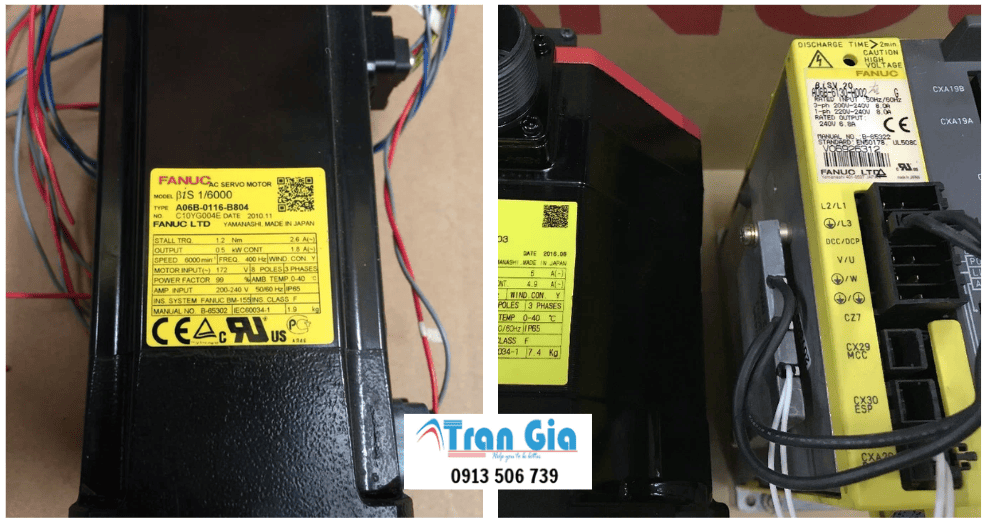

Hình ảnh một số Servo đang được sửa chữa tại Trần Gia Automation

Các lỗi thường gặp và lưu ý quan trọng khi sửa chữa Servo Fanuc.

1. Các lỗi phổ biến trên Servo Fanuc

Fanuc sử dụng bảng mã lỗi (Alarm Codes) rất chi tiết hiện trên màn hình bộ khuếch đại (thường là Led 7 đoạn) hoặc trên màn hình máy CNC.

• Lỗi 1 (AL-01): Quá dòng (Overcurrent) – Thường do chập mô-tơ, hỏng module IGBT hoặc lỗi mạch lái.
• Lỗi 2 (AL-02): Điện áp thấp (Under Voltage) – Do nguồn cấp yếu hoặc lỗi mạch phát hiện điện áp.
• Lỗi 8 (AL-08): Quá áp (Overvoltage) – Thường xảy ra khi giảm tốc quá nhanh hoặc hỏng điện trở xả/mạch hồi tiếp.
• Lỗi 9, A, B (AL-09/0A/0B): Lỗi liên quan đến truyền thông, CPU hoặc bo mạch điều khiển chính.
• Lỗi F (AL-F): Lỗi liên quan đến quạt làm mát (Fan failure).

2. Quy trình kiểm tra và sửa chữa chuyên nghiệp

Bước 1: Vệ sinh và kiểm tra ngoại quan

Bụi bẩn và dầu máy là “kẻ thù” số 1 gây phóng điện.

• Tháo rời các board mạch, vệ sinh bằng dung dịch chuyên dụng (như RP7 hoặc cồn isopropyl).
• Kiểm tra các tụ điện xem có bị phồng, chảy dịch hay không.
• Kiểm tra các vết cháy xém trên board mạch.

Bước 2: Kiểm tra linh kiện công suất (IGBT)

Đây là bộ phận hay hỏng nhất do phải chịu tải nặng.

• Sử dụng đồng hồ vạn năng chế độ đo Diode để kiểm tra các chân của Module IGBT.
• Nếu có sự thông mạch bất thường giữa các pha (U, V, W) hoặc với cực DC (+/-), chắc chắn IGBT đã chết.

Bước 3: Kiểm tra mạch kích (Drive Circuit)

Nếu thay IGBT mới mà không kiểm tra mạch kích, IGBT có thể “nổ” ngay lập tức khi cấp điện.

• Kiểm tra các Optocoupler (cách ly quang), các điện trở kích chân G.
• Sử dụng máy hiện sóng (Oscilloscope) để đo dạng sóng kích (nếu có thể cấp nguồn nuôi board).

Bước 4: Kiểm tra nguồn xung (Switching Power Supply)

Nếu đèn Led không sáng, có khả năng nguồn nuôi trên board đã hỏng. Kiểm tra IC nguồn, biến áp xung và các linh kiện xung quanh.

3. Những lưu ý “sống còn” khi sửa Servo Fanuc

Cảnh báo an toàn: Các tụ điện trong Servo Fanuc tích trữ điện áp DC rất cao (khoảng 300V – 600V). Ngay cả khi đã ngắt nguồn, hãy đợi ít nhất 5-10 phút hoặc xả điện tụ trước khi chạm vào.

• Linh kiện thay thế: Fanuc rất “kén” linh kiện. Hãy ưu tiên sử dụng linh kiện chính hãng hoặc linh kiện tháo máy cùng model để đảm bảo tính đồng bộ và độ bền.
• Keo tản nhiệt: Khi lắp lại IGBT, bắt buộc phải bôi một lớp keo tản nhiệt mới, mỏng và đều để tránh quá nhiệt.
• Sao lưu Parameter (Thông số): Một số dòng Servo đời cũ hoặc tích hợp sẵn bộ nhớ, nếu phải thay board điều khiển, hãy đảm bảo bạn có bản lưu trữ thông số máy.

4. Tại sao nên tìm đơn vị sửa chữa chuyên nghiệp?

Nếu việc kiểm tra sơ bộ không giải quyết được vấn đề, bạn nên gửi thiết bị đến các trung tâm kỹ thuật vì:

1. Thiết bị đo đạc: Họ có máy hiện sóng, máy đo nội trở tụ điện và các bộ test chuyên dụng.
2. Đồ nghề thay thế: Sẵn có các linh kiện hiếm như IC dán, module đặc chủng của Fanuc.
3. Hỗ trợ kỹ thuật: Sau khi sửa xong, họ có thể hỗ trợ cài đặt lại các thông số (Parameters) để máy vận hành trơn tru nhất.

Giải Mã Công Nghệ Điều Khiển Servo FANUC: Tại Sao Sửa Chữa Đòi Hỏi Kỹ Thuật Đặc Thù?

Trong hệ sinh thái CNC, Fanuc không chỉ đơn thuần là phần cứng, nó là một giải thuật điều khiển khép kín cực kỳ chặt chẽ. Khác với các dòng Servo giá rẻ, việc sửa chữa Servo Fanuc (Alpha, Beta Series) là một thách thức thực sự đối với bất kỳ kỹ thuật viên điện tử nào nếu không am hiểu sâu về cấu trúc tầng (Layer) của hãng.

1. Cấu trúc linh kiện “Hard-Core” bên trong bộ khuếch đại Fanuc

Một bộ Servo Amplifier Fanuc đời mới (ví dụ dòng

$\alpha i$

) không chỉ có cầu chỉnh lưu và module IGBT. Nó bao gồm:

• Tầng tiền khuếch đại (Pre-drive): Sử dụng các dòng IC chuyên dụng của Fanuc để quản lý lệnh PWM.
• Mạch phản hồi (Feedback Loop): Fanuc sử dụng chuẩn truyền tín hiệu nối tiếp (Serial Encoder) tốc độ cao. Đây là lý do tại sao bạn không thể dùng các loại Encoder thông thường để thay thế.
• Hệ thống giám sát dòng điện (Current Sensing): Các cảm biến dòng Hall cực kỳ nhạy bén, chỉ một sai lệch nhỏ ở điện trở shunt cũng khiến máy báo lỗi 448, 449 (IPM Alarm).

2. Sự khác biệt giữa “Sửa chạy được” và “Sửa chuẩn hãng”

Nhiều đơn vị sửa chữa chỉ tập trung vào việc thay thế linh kiện chết (như IGBT bị nổ). Tuy nhiên, với Fanuc, đó mới chỉ là phần ngọn. Sửa chữa chuyên sâu tại [Tên công ty của bạn] bao gồm:

• Căn chỉnh Offset dòng điện: Sau khi thay module công suất, việc cân bằng dòng giữa các pha là bắt buộc để tránh hiện tượng rung động (vibration) ở tốc độ thấp.
• Đồng bộ hóa Encoder: Với các lỗi liên quan đến Motor, việc thay mắt nhận Encoder đòi hỏi thiết bị chuyên dụng để căn chỉnh vị trí góc (Phase Alignment) so với từ trường của Rotor. Nếu lệch 1 độ, Motor sẽ bị giật hoặc phát nhiệt cực nhanh.
• Phục hồi bo mạch bị lão hóa: Chúng tôi thay thế toàn bộ tụ điện hóa (Electrolytic Capacitors) bằng loại chịu nhiệt 105°C của Nichicon/Rubycon để đảm bảo bộ Servo chạy ổn định thêm 5-10 năm.

3. Hệ thống Test-Rig: Chìa khóa của sự tin cậy

Sửa Servo Fanuc mà không có bộ Controller (CNC) và Motor đi kèm để test tải thì tỷ lệ hỏng lại là rất cao. Chúng tôi sở hữu hệ thống giả lập đầy đủ:

1. Bộ nguồn (Power Supply) Fanuc Alpha i.
2. Màn hình CNC (0i-MD, 0i-MF, 21i…).
3. Hệ thống motor tải giả lập.Mọi thiết bị sau khi sửa đều phải trải qua bài test: Chạy không tải – Chạy tải 50% – Chạy nội suy 3 trục trong ít nhất 2 giờ trước khi xuất xưởng.

4. Nhận diện các lỗi “ngầm” thường bị bỏ qua

• Lỗi sụt áp DC Link: Đôi khi không phải do bộ Servo hỏng, mà do bộ Power Supply bị khô tụ hoặc rơ-le nạp trung gian bị mòn tiếp điểm.
• Lỗi mất kết nối (FSSB): Lỗi truyền thông cáp quang giữa CNC và Servo. Đây là lỗi đòi hỏi kỹ thuật kiểm tra kỹ thuật số thay vì đo điện thông thường.

5. Cam kết từ đội ngũ kỹ sư [Tên công ty của bạn]

Chúng tôi không chạy đua về giá rẻ nhất, chúng tôi chạy đua về chất lượng linh kiện và độ chính xác kỹ thuật.

• Linh kiện thay thế mới 100%, đúng Part-number của hãng.
• Vệ sinh sạch dầu mỡ bằng sóng siêu âm trước khi sửa.
• Hỗ trợ cài đặt Parameter tại chỗ nếu khách hàng vô tình làm mất dữ liệu.
