Sửa Board màn hình công nghiệp lỗi hiển thị tín hiệu và điều khiển

Trong một hệ thống tự động hóa, màn hình công nghiệp không hoạt động độc lập. Nó là một mắt xích trong chuỗi trao đổi thông tin giữa người vận hành, bộ điều khiển và máy móc.

Ví dụ, khi người vận hành nhập giá trị tốc độ trên HMI, thông tin này được xử lý theo chương trình và cấu hình giao tiếp của hệ thống trước khi đến PLC hoặc bộ điều khiển liên quan. Ngược lại, trạng thái máy, giá trị cảm biến và thông số vận hành cũng được truyền về màn hình để hiển thị.

Board màn hình tham gia vào quá trình này theo thiết kế của từng thiết bị. Nếu một khối xử lý hoặc giao tiếp hoạt động không chính xác, thông tin người dùng nhìn thấy có thể không còn phản ánh đúng dữ liệu từ hệ thống.

Điểm đáng chú ý là lỗi không nhất thiết biểu hiện bằng việc mất toàn bộ hình ảnh. Màn hình vẫn có thể hiển thị giao diện đầy đủ, nhưng dữ liệu bên trong không cập nhật đúng hoặc thao tác không được chuyển tiếp như dự kiến.

Vì vậy, khi triển khai dịch vụ sửa Board màn hình công nghiệp lỗi hiển thị tín hiệu và điều khiển, cần nhìn thiết bị theo mối quan hệ giữa ba thành phần:

• Thông tin đầu vào: Dữ liệu đến từ PLC, bộ điều khiển, máy tính công nghiệp hoặc nguồn tín hiệu hình ảnh.
• Khâu xử lý: Các mạch điện tử thực hiện chức năng tiếp nhận, xử lý, chuyển đổi hoặc truyền dữ liệu theo thiết kế.
• Thông tin đầu ra: Hình ảnh được hiển thị, dữ liệu được gửi đến thiết bị liên quan hoặc tín hiệu thao tác được chuyển tiếp.

Cách tiếp cận này giúp tránh việc đánh giá thiết bị chỉ dựa trên biểu hiện bên ngoài. Một lỗi hiển thị và một lỗi điều khiển có thể xuất hiện đồng thời nhưng không nhất thiết xuất phát từ cùng một khối mạch.

Những tình huống thực tế cần đánh giá kỹ khi sửa board màn hình

Trong công việc sửa chữa điện tử công nghiệp, biểu hiện ban đầu thường chưa đủ để xác định nguyên nhân. Điều quan trọng là tìm được mối liên hệ giữa thời điểm xuất hiện lỗi, chức năng bị ảnh hưởng và trạng thái của các thành phần liên quan.

Chỉ một khu vực trên màn hình không cập nhật dữ liệu

Nếu phần lớn giao diện vẫn hoạt động bình thường nhưng một nhóm thông số đứng yên, cần xem xét địa chỉ dữ liệu, cấu hình đối tượng, chương trình giao diện và đường truyền của biến tương ứng.

Không nên mặc định rằng toàn bộ board xử lý hình ảnh bị lỗi chỉ vì một khu vực dữ liệu không cập nhật.

Trong trường hợp nhiều đối tượng độc lập cùng bị ảnh hưởng hoặc có dấu hiệu bất thường liên quan đến phần cứng, việc kiểm tra board có thể trở thành một phần cần thiết của quá trình chẩn đoán.

Chức năng điều khiển phản hồi không giống nhau giữa các thao tác

Ví dụ, một số nút trên HMI hoạt động bình thường nhưng một nút khác không tạo ra phản hồi như mong muốn.

Cần xem xét chức năng được gán cho từng nút, điều kiện cho phép trong chương trình PLC và trạng thái của thiết bị điều khiển. Nếu những yếu tố này bình thường, mới tiếp tục đánh giá đường nhận thao tác và khối xử lý tương ứng trên màn hình.

Cách phân tích theo từng chức năng giúp hạn chế việc thay thế cả cụm thiết bị khi sự cố chỉ liên quan đến một thành phần cụ thể.

Lỗi chỉ xuất hiện khi sử dụng một cổng giao tiếp

Một màn hình có thể sở hữu nhiều cổng hoặc nhiều phương thức kết nối. Nếu chỉ một giao diện giao tiếp không hoạt động, cần xác định cổng đó phục vụ chức năng gì và có phụ thuộc vào cấu hình riêng hay không.

Việc kiểm tra cần dựa trên tài liệu kỹ thuật của model. Không nên mặc định mọi cổng có cùng sơ đồ mạch hoặc có thể thay thế cho nhau.

Khi xác định hư hỏng thuộc mạch giao tiếp trên board, kỹ thuật viên cần đánh giá khả năng sửa chữa ở đúng khu vực, đồng thời xem xét yêu cầu tương thích với thiết bị kết nối.

Thiết bị hoạt động với cấu hình cũ nhưng gặp vấn đề sau khi thay board

Board thay thế có thể khác phiên bản phần cứng, cấu hình hoặc khả năng tương thích dù cùng thuộc một dòng thiết bị.

Nếu sau khi thay board xuất hiện sai lệch về giao tiếp hoặc chức năng, cần kiểm tra mã linh kiện, phiên bản phần cứng, yêu cầu cấu hình và tài liệu của nhà sản xuất.

Đây là lý do việc lựa chọn board không nên chỉ dựa trên kích thước, hình dạng hoặc tên thương mại. Đối với hệ thống công nghiệp, một linh kiện tương thích về cơ khí chưa chắc tương thích về điện và chức năng.

Câu hỏi thường gặp về sửa Board màn hình công nghiệp lỗi hiển thị tín hiệu và điều khiển

Màn hình vẫn hiển thị bình thường nhưng dữ liệu không cập nhật có cần sửa board không?

Chưa thể kết luận ngay. Trước tiên cần xác minh chương trình giao diện, địa chỉ dữ liệu, kết nối truyền thông và trạng thái thiết bị điều khiển. Nếu kết quả kiểm tra cho thấy phần cứng board gây gián đoạn việc tiếp nhận hoặc xử lý dữ liệu, khi đó mới xác định phương án sửa chữa phù hợp.

Có thể dùng board của model khác để thay thế không?

Chỉ nên thực hiện khi đã xác minh khả năng tương thích về điện, giao tiếp, phiên bản phần cứng và chức năng. Hai board có hình dạng tương tự chưa chắc có thể thay thế cho nhau.

Sửa board có làm mất chương trình HMI không?

Điều này phụ thuộc vào cấu trúc thiết bị và vị trí lưu chương trình. Một số thiết bị lưu dữ liệu trên bộ nhớ riêng, trong khi những thiết bị khác có thể liên quan đến bo mạch đang sửa. Cần kiểm tra và thực hiện biện pháp bảo toàn dữ liệu phù hợp trước khi can thiệp.

Khi sửa board giao tiếp, có cần kiểm tra PLC không?

Có thể cần kiểm tra PLC và đường truyền liên quan để xác định chính xác vị trí gây lỗi. Tuy nhiên, việc kiểm tra phải dựa trên biểu hiện thực tế và kiến trúc hệ thống, không mặc định rằng PLC luôn là nguyên nhân khi màn hình mất kết nối.

Board đã sửa có cần cấu hình lại không?

Tùy model và nội dung sửa chữa. Nếu quá trình sửa không ảnh hưởng đến dữ liệu cấu hình, có thể không cần thực hiện lại. Nếu board được thay thế hoặc dữ liệu bị ảnh hưởng, việc phục hồi cấu hình cần tuân thủ tài liệu và quy trình của nhà sản xuất.

Làm thế nào để hạn chế sai lệch dữ liệu sau sửa chữa?

Cần sử dụng linh kiện phù hợp, bảo toàn cấu hình, đối chiếu thông số theo tài liệu kỹ thuật và kiểm tra những chức năng có liên quan đến ứng dụng thực tế. Với thiết bị có yêu cầu độ chính xác hoặc hiệu chuẩn, cần thực hiện thêm các bước xác nhận theo quy định áp dụng cho thiết bị đó.

Vì Sao nên chọn Trần Gia Automation Sửa Màn Hình

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa PLC toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa PLC tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

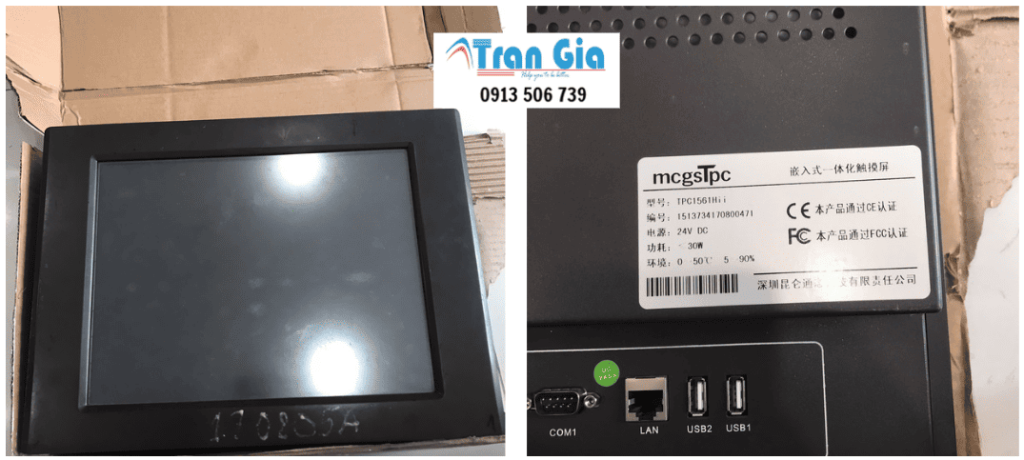

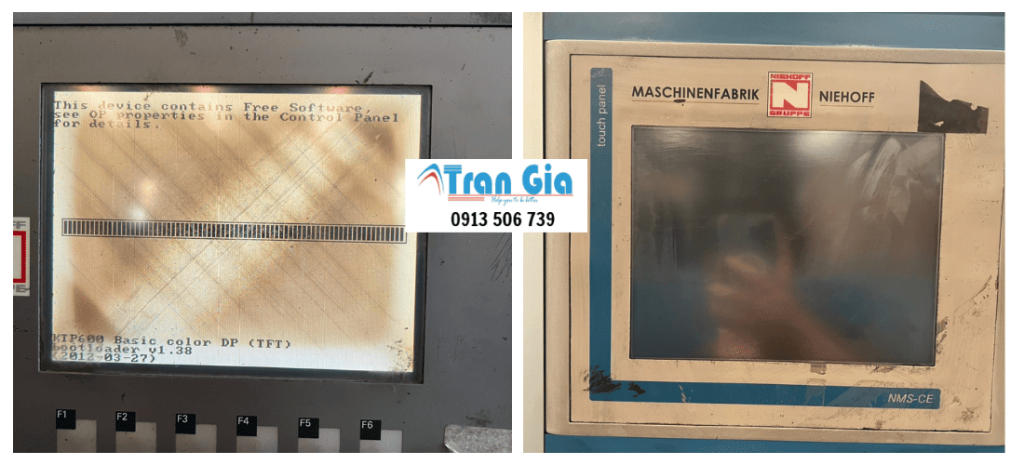

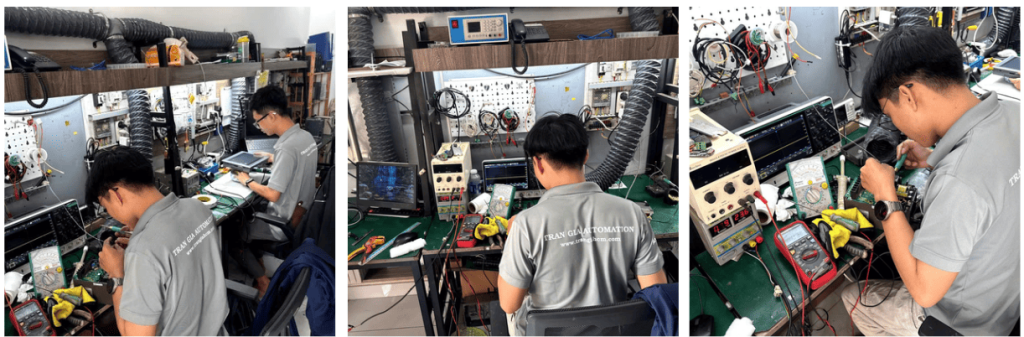

Hình ảnh sửa chữa tại Trần Gia Automation
