Sửa HMI máy tiện CNC không điều khiển được Turret là vấn đề có thể làm gián đoạn quá trình thay dao và ảnh hưởng trực tiếp đến khả năng vận hành máy. Khi lỗi xuất hiện, người vận hành có thể không thực hiện được các lệnh như xoay Turret, chọn vị trí dao, Index dao hoặc đưa cụm dao về đúng vị trí cần thiết trên giao diện HMI.
Có trường hợp HMI vẫn sáng, cảm ứng vẫn hoạt động và các thông số khác hiển thị bình thường nhưng riêng nhóm chức năng điều khiển Turret lại không phản hồi. Một số máy khác cho phép nhấn lệnh trên màn hình nhưng Turret không chuyển động, không xác nhận vị trí hoặc phát sinh cảnh báo.
Điểm cần lưu ý là HMI máy tiện CNC không điều khiển được Turret không phải lúc nào cũng do màn hình bị hỏng. HMI chỉ là giao diện để người vận hành gửi lệnh đến hệ thống điều khiển. Lỗi có thể nằm ở cảm ứng, chương trình HMI, PLC/CNC, tín hiệu điều khiển, điều kiện liên động hoặc chính cụm Turret.
Vì vậy, khi xử lý lỗi này cần kiểm tra theo từng bước để xác định lệnh bị mất ở giao diện, bộ điều khiển hay cơ cấu chấp hành. Trần Gia Automation có thể kiểm tra và sửa chữa HMI máy tiện CNC dựa trên biểu hiện thực tế, giúp hạn chế thay linh kiện không cần thiết – HOTLINE: 0913 506 739
Turret trên máy tiện CNC có vai trò gì trong quá trình gia công?
Turret là cụm mang nhiều dao cắt trên máy tiện CNC. Nhờ cơ cấu này, máy có thể lựa chọn các dao khác nhau phục vụ từng công đoạn gia công mà không cần người vận hành thay dao thủ công sau mỗi bước.
Tùy loại máy, Turret có thể chứa nhiều vị trí dao. Khi chương trình yêu cầu sử dụng một dao cụ thể, hệ thống sẽ thực hiện quá trình chọn vị trí và đưa dao đó vào trạng thái làm việc.
Trong quá trình vận hành, người dùng có thể thực hiện một số thao tác liên quan đến Turret thông qua HMI hoặc bảng điều khiển CNC, chẳng hạn:
- Chọn vị trí dao.
- Thực hiện Index Turret.
- Xoay Turret đến vị trí mong muốn.
- Kiểm tra số dao hiện tại.
- Thực hiện thao tác thay dao trong chế độ phù hợp.
- Kiểm tra trạng thái khóa hoặc nhả Turret.
- Theo dõi tín hiệu xác nhận vị trí.
Nếu HMI không gửi được lệnh điều khiển, quá trình thao tác Turret sẽ bị gián đoạn.
Trong một số trường hợp, Turret hoàn toàn không quay. Nhưng cũng có trường hợp Turret vẫn quay khi thực hiện một số thao tác tự động, trong khi lệnh điều khiển bằng HMI lại không hoạt động.
Sự khác biệt này rất quan trọng khi chẩn đoán lỗi.
Dấu hiệu nhận biết HMI không điều khiển được Turret
Lỗi thường được phát hiện khi kỹ thuật viên chuyển sang chế độ Manual để kiểm tra hoặc cần thay đổi vị trí dao.
Người vận hành nhấn nút điều khiển Turret trên HMI nhưng không có phản hồi.
Có trường hợp nút trên màn hình vẫn thay đổi trạng thái khi chạm vào, nhưng Turret không thực hiện chuyển động.
Một số máy hiển thị cảnh báo ngay sau khi gửi lệnh. Một số khác hoàn toàn không có phản hồi khiến người vận hành khó xác định lệnh đã được gửi hay chưa.
Các biểu hiện thường gặp gồm:
- Nhấn nút xoay Turret nhưng Turret không chuyển động.
- Lệnh Index dao không thực hiện.
- HMI nhận cảm ứng nhưng cơ cấu không hoạt động.
- Không chọn được vị trí dao trên giao diện.
- Số vị trí Turret trên HMI không thay đổi.
- Turret quay nhưng không dừng đúng vị trí.
- HMI hiển thị sai vị trí dao.
- Lệnh điều khiển chỉ hoạt động ở một số chế độ.
- Chức năng điều khiển Turret bị khóa.
- HMI xuất hiện cảnh báo khi thực hiện lệnh.
- Các chức năng khác trên HMI vẫn hoạt động bình thường.
Nếu chỉ riêng chức năng Turret gặp vấn đề trong khi màn hình, cảm ứng và các chức năng khác vẫn hoạt động, không nên vội kết luận HMI đã hỏng hoàn toàn.
Cần xác định lệnh điều khiển có được truyền đến hệ thống phía sau hay không.
Những nguyên nhân có thể khiến HMI không điều khiển được Turret
Có nhiều nhóm nguyên nhân khác nhau và mỗi nhóm sẽ có cách kiểm tra riêng.
Lỗi cảm ứng trên HMI
Nếu khu vực nút điều khiển Turret nằm trong vùng cảm ứng bị lỗi, người vận hành có thể nhấn nhưng HMI không nhận lệnh.
Một số màn hình sử dụng lâu ngày có thể xuất hiện:
- Chết một vùng cảm ứng.
- Cảm ứng sai điểm.
- Chạm nhiều lần mới nhận.
- Cảm ứng chập chờn.
- Một số nút không thể thao tác.
Trong trường hợp này, cần kiểm tra khả năng nhận thao tác trước khi kiểm tra PLC hoặc CNC.
Lỗi giao diện HMI
HMI có thể vẫn hiển thị bình thường nhưng chương trình bên trong gặp vấn đề.
Ví dụ, nút điều khiển không liên kết đúng với biến hoặc địa chỉ điều khiển cần thiết.
Khi đó, người vận hành có thể nhìn thấy nút trên màn hình nhưng lệnh không được truyền xuống hệ thống điều khiển.
Lỗi truyền thông giữa HMI và PLC/CNC
HMI cần giao tiếp với bộ điều khiển để gửi và nhận dữ liệu.
Nếu kết nối bị gián đoạn, lệnh điều khiển Turret có thể không được truyền đến PLC hoặc CNC.
Điều kiện liên động chưa đáp ứng
Đây là nguyên nhân rất cần lưu ý.
Turret thường không được phép xoay trong mọi trạng thái. Hệ thống có thể yêu cầu máy đáp ứng một số điều kiện trước khi thực hiện lệnh.
Ví dụ, tùy cấu hình máy, có thể liên quan đến trạng thái Spindle, vị trí máy, cửa an toàn, trạng thái kẹp/nhả Turret hoặc các điều kiện khác.
Nếu một điều kiện chưa đạt, hệ thống có thể không cho thực hiện lệnh dù HMI vẫn hoạt động bình thường.
Lỗi tín hiệu điều khiển Turret
PLC hoặc CNC có thể đã nhận lệnh nhưng tín hiệu đầu ra không được kích hoạt đúng.
Khi đó cần kiểm tra phần điều khiển phía sau HMI thay vì tập trung vào màn hình.
Lỗi cơ cấu Turret
Nếu lệnh đã được gửi đúng nhưng Turret không chuyển động, cần xem xét cơ cấu thực tế.
Tùy thiết kế máy, vấn đề có thể liên quan đến motor, cơ cấu khóa, cảm biến vị trí, driver hoặc các thành phần cơ khí.
| Biểu hiện | Nhóm nguyên nhân cần kiểm tra |
|---|---|
| Nút HMI không phản hồi | Cảm ứng, giao diện HMI |
| HMI nhận nút nhưng Turret không chạy | PLC/CNC, tín hiệu điều khiển |
| Lệnh không truyền xuống hệ thống | Truyền thông HMI |
| Turret bị khóa không quay | Điều kiện liên động |
| Turret quay nhưng sai vị trí | Cảm biến, phản hồi vị trí |
| HMI hiển thị sai vị trí dao | Dữ liệu HMI, PLC/CNC |
| Chỉ Manual không hoạt động | Chế độ vận hành, logic điều khiển |
Kiểm tra HMI trước khi can thiệp vào Turret
Một trong những sai lầm thường gặp là thấy Turret không quay rồi kiểm tra ngay motor hoặc cơ cấu cơ khí.
Nếu lệnh chưa được truyền xuống bộ điều khiển, việc kiểm tra cơ cấu Turret sẽ không giúp xác định đúng nguyên nhân.
Do đó, nên bắt đầu từ giao diện HMI.
Trước tiên kiểm tra các nút liên quan đến Turret.
Khi chạm vào nút điều khiển, quan sát xem giao diện có phản hồi hay không.
Nếu nút không phản hồi, cần kiểm tra cảm ứng hoặc chương trình HMI.
Nếu nút phản hồi nhưng không có chuyển động thực tế, cần chuyển sang kiểm tra PLC/CNC và tín hiệu điều khiển.
Một số câu hỏi cần xác định:
- HMI có nhận thao tác chạm không?
- Nút điều khiển có thay đổi trạng thái không?
- Có cảnh báo xuất hiện không?
- Các chức năng khác có hoạt động không?
- HMI có đang kết nối với PLC/CNC không?
- Lỗi chỉ xuất hiện ở chức năng Turret hay toàn bộ giao diện?
Những thông tin này giúp phân biệt lỗi giao diện với lỗi điều khiển.
Bài viết liên quan: Sửa HMI máy tiện CNC không hiển thị Servo
Kiểm tra điều kiện cho phép Turret hoạt động
Turret trên máy tiện CNC thường có các điều kiện an toàn và liên động trước khi thực hiện chuyển động.
Vì vậy, HMI có thể nhận lệnh nhưng hệ thống vẫn không cho Turret hoạt động nếu một điều kiện chưa được đáp ứng.
Tùy từng máy, cần xem xét trạng thái của các tín hiệu liên quan.
Có thể bao gồm:
- Chế độ vận hành hiện tại.
- Trạng thái Spindle.
- Trạng thái cửa máy.
- Trạng thái kẹp/nhả Turret.
- Vị trí hiện tại của Turret.
- Tín hiệu xác nhận vị trí.
- Trạng thái cảnh báo của máy.
- Điều kiện an toàn.
Không nên áp dụng một danh sách điều kiện cố định cho tất cả máy tiện CNC vì mỗi hệ thống có thể được thiết kế khác nhau.
Ví dụ, một máy có thể cho phép Index Turret trong một điều kiện nhất định, trong khi máy khác lại yêu cầu thêm tín hiệu xác nhận.
Nếu các điều kiện liên động chưa đạt, việc nhấn nút trên HMI sẽ không làm Turret chuyển động.
Trong trường hợp này, màn hình không nhất thiết bị lỗi.
Quy trình kiểm tra khi HMI không điều khiển được Turret
Một quy trình kiểm tra có hệ thống sẽ giúp xác định nhanh hơn vị trí gặp sự cố.
Kiểm tra thao tác trên HMI
Thực hiện lệnh điều khiển Turret và quan sát phản hồi trên màn hình.
Nếu cảm ứng không nhận, tập trung kiểm tra phần HMI.
Nếu nút nhận nhưng không có chuyển động, chuyển sang bước tiếp theo.
Kiểm tra trạng thái kết nối
Xác định HMI có đang giao tiếp bình thường với PLC hoặc CNC hay không.
Nếu kết nối bị gián đoạn, lệnh điều khiển có thể không được truyền.
Kiểm tra tín hiệu điều khiển
Nếu HMI gửi lệnh nhưng Turret không hoạt động, cần kiểm tra tín hiệu phía PLC/CNC theo sơ đồ của máy.
Mục tiêu là xác định lệnh có thực sự được bộ điều khiển tiếp nhận và tạo tín hiệu điều khiển hay không.
Kiểm tra liên động
Kiểm tra các điều kiện đang khóa chức năng Turret.
Một cảnh báo hoặc tín hiệu chưa đạt có thể khiến bộ điều khiển không cho thực hiện lệnh.
Kiểm tra phản hồi vị trí
Nếu Turret có chuyển động nhưng HMI không cập nhật đúng vị trí, cần xem xét tín hiệu phản hồi.
Cảm biến hoặc tín hiệu xác nhận vị trí có thể liên quan đến tình trạng này.
Kiểm tra cơ cấu Turret
Chỉ khi xác định lệnh điều khiển đã được phát đúng mà Turret vẫn không hoạt động mới nên tập trung sâu vào cơ cấu chấp hành.
Cách xử lý theo từng trường hợp thực tế
Tùy nguyên nhân, phương án sửa chữa sẽ khác nhau.
HMI không nhận cảm ứng
Nếu nút Turret nằm tại vùng cảm ứng bị lỗi, cần kiểm tra touch panel và phần cứng màn hình.
Sau khi xử lý, phải kiểm tra lại toàn bộ vùng thao tác liên quan.
HMI nhận lệnh nhưng PLC/CNC không phản hồi
Cần kiểm tra truyền thông và dữ liệu trao đổi giữa HMI với bộ điều khiển.
Nếu mất kết nối, cần xác định nguyên nhân trước khi khôi phục.
PLC/CNC nhận lệnh nhưng Turret không hoạt động
Lúc này cần kiểm tra logic điều khiển, tín hiệu đầu ra và điều kiện liên động.
Turret hoạt động nhưng HMI không cập nhật
Cần kiểm tra tín hiệu phản hồi vị trí và dữ liệu hiển thị trên HMI.
Turret không dừng đúng vị trí
Cần kiểm tra hệ thống xác nhận vị trí theo thiết kế của máy, đồng thời xem xét các tín hiệu phản hồi liên quan.
Điều quan trọng là không thay màn hình chỉ vì HMI đang hiển thị lỗi Turret.
Kiểm tra lại HMI và Turret sau khi sửa chữa
Sau khi xử lý, cần chạy thử toàn bộ chức năng liên quan thay vì chỉ kiểm tra một nút.
Trước tiên kiểm tra khả năng thao tác trên HMI.
Sau đó thực hiện lệnh Index hoặc lệnh điều khiển Turret theo chế độ phù hợp của máy.
Quan sát quá trình chuyển động và vị trí sau khi hoàn thành thao tác.
Cần kiểm tra thêm khả năng cập nhật thông tin trên màn hình.
Các nội dung nên được xác nhận:
- Nút HMI nhận cảm ứng chính xác.
- Lệnh điều khiển được truyền đúng.
- Turret thực hiện chuyển động.
- Turret dừng đúng vị trí theo hệ thống.
- HMI cập nhật đúng vị trí dao.
- Không xuất hiện cảnh báo bất thường.
- Các chức năng khác của HMI vẫn hoạt động ổn định.
Nếu lỗi ban đầu có tính chất chập chờn, nên thực hiện nhiều lần để kiểm tra độ ổn định.
Trần Gia Automation nhận sửa HMI máy tiện CNC không điều khiển được Turret
Trần Gia Automation nhận kiểm tra và sửa chữa HMI máy tiện CNC gặp lỗi không điều khiển được Turret, không Index được dao, cảm ứng không nhận hoặc giao diện không cập nhật đúng trạng thái Turret.
Đối với lỗi này, quá trình kiểm tra có thể tập trung vào nhiều khu vực:
- Màn hình HMI.
- Touch panel.
- Chương trình HMI.
- Kết nối HMI với PLC/CNC.
- Tín hiệu điều khiển.
- Điều kiện liên động.
- Tín hiệu phản hồi vị trí.
- Bộ điều khiển.
- Cơ cấu Turret.
Việc xác định đúng vị trí gây lỗi giúp tránh thay linh kiện không cần thiết.
Sau khi xử lý, HMI và Turret cần được kiểm tra lại trong điều kiện vận hành phù hợp để đảm bảo lệnh điều khiển, phản hồi vị trí và giao diện hiển thị hoạt động đồng bộ.
Câu hỏi thường gặp
HMI vẫn cảm ứng bình thường nhưng Turret không quay là do đâu?
Có thể liên quan đến PLC/CNC, điều kiện liên động, tín hiệu điều khiển hoặc chính cơ cấu Turret. Không nhất thiết là lỗi màn hình.
HMI không nhận nút điều khiển Turret thì kiểm tra gì trước?
Nên kiểm tra vùng cảm ứng, nút trên giao diện và chương trình HMI trước khi kiểm tra sâu xuống cơ cấu Turret.
Turret quay nhưng HMI không hiển thị đúng vị trí dao là lỗi gì?
Có thể liên quan đến tín hiệu phản hồi vị trí, dữ liệu PLC/CNC hoặc phần hiển thị của HMI.
Có cần thay HMI khi Turret không hoạt động không?
Không nên thay ngay. Cần xác định lệnh có được HMI gửi xuống bộ điều khiển hay không trước khi kết luận HMI bị lỗi.
Sửa HMI máy tiện CNC không điều khiển được Turret cần được kiểm tra từ giao diện thao tác đến hệ thống điều khiển và cơ cấu thực tế. Việc Turret không quay có thể bắt nguồn từ cảm ứng HMI, chương trình giao diện, kết nối với PLC/CNC, điều kiện liên động, tín hiệu điều khiển hoặc cơ cấu Turret.
Xác định đúng vị trí phát sinh lỗi trước khi sửa sẽ giúp hạn chế thay linh kiện không cần thiết và rút ngắn thời gian máy phải dừng hoạt động.
Trần Gia Automation nhận kiểm tra và sửa chữa HMI máy tiện CNC gặp lỗi không điều khiển được Turret, không Index được dao, không nhận cảm ứng hoặc hiển thị sai trạng thái vị trí dao. Sau khi khắc phục, hệ thống được kiểm tra lại khả năng điều khiển và phản hồi Turret để đảm bảo máy hoạt động ổn định trong quá trình gia công.
Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình công nghiệp
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

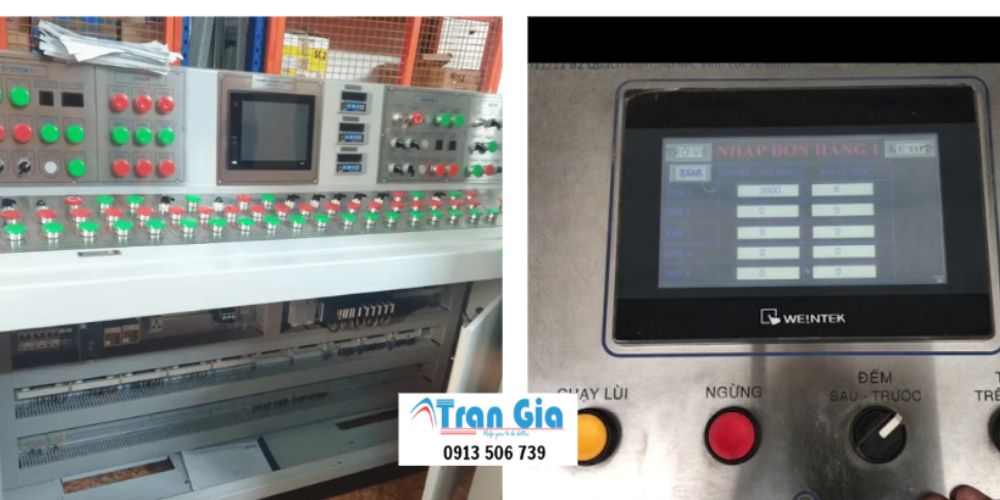

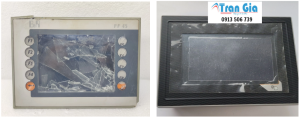

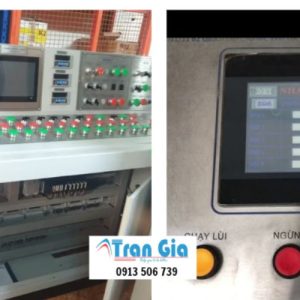

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
