Nguyên Nhân Biến Tần Báo Lỗi SPI Và Cách Kiểm Tra Chính Xác
Để sửa lỗi SPI hiệu quả, cần xác định đúng nguyên nhân gây lỗi. Dưới đây là các nguyên nhân thường gặp nhất.
Dây tín hiệu đầu vào bị đứt hoặc lỏng
Đây là nguyên nhân phổ biến nhất.
Sau thời gian dài vận hành, dây tín hiệu có thể:
- Bị oxy hóa.
- Bị chuột cắn.
- Bị rung động làm lỏng terminal.
- Bị gãy ngầm bên trong lớp cách điện.
Khi tín hiệu không truyền được đến biến tần, hệ thống sẽ báo lỗi SPI.
Tín hiệu Analog bị sai giá trị
Nhiều hệ thống điều khiển sử dụng:
- 0-10VDC.
- 0-5VDC.
- 4-20mA.
Nếu tín hiệu Analog vượt ngoài phạm vi cài đặt, biến tần sẽ nhận diện là tín hiệu bất thường và sinh lỗi SPI.
Nguyên nhân có thể do:
- Cảm biến hỏng.
- Bộ chuyển đổi tín hiệu lỗi.
- PLC xuất tín hiệu sai.
- Nguồn cấp cảm biến không ổn định.
Ngõ Digital Input bị lỗi
Các chân DI trên biến tần dùng để:
- Start.
- Stop.
- Reverse.
- Jog.
- Reset.
Nếu tiếp điểm điều khiển bị hỏng hoặc tín hiệu đóng mở không đúng logic, biến tần có thể báo lỗi.
Cài đặt thông số không phù hợp
Nhiều trường hợp sau khi thay biến tần hoặc khôi phục mặc định, các tham số bị thay đổi.
Ví dụ:
- Chọn sai nguồn lệnh RUN.
- Chọn sai nguồn tần số.
- Sai chế độ điều khiển.
- Sai loại tín hiệu Analog.
Điều này làm biến tần không nhận được tín hiệu mong muốn và xuất hiện lỗi SPI.
PLC hoặc HMI gặp sự cố
Trong các hệ thống tự động hóa hiện đại, PLC đóng vai trò gửi lệnh đến biến tần.
Khi PLC gặp lỗi:
- CPU lỗi.
- Module Analog hỏng.
- Module Digital hỏng.
- Chương trình PLC bị lỗi.
Biến tần sẽ không nhận được tín hiệu điều khiển và báo lỗi.
Nhiễu điện từ
Nhiễu điện từ là nguyên nhân rất phổ biến trong môi trường công nghiệp.
Nguồn gây nhiễu bao gồm:
- Máy hàn.
- Biến tần công suất lớn.
- Khởi động mềm.
- Động cơ công suất cao.
Nhiễu làm sai lệch tín hiệu điều khiển dẫn đến lỗi SPI.
Hỏng bo điều khiển biến tần
Nếu đã kiểm tra toàn bộ hệ thống bên ngoài nhưng lỗi vẫn tồn tại, khả năng cao bo điều khiển đã bị hỏng.
Các linh kiện thường hỏng gồm:
- Opto cách ly.
- IC nhận tín hiệu.
- Mạch Analog Input.
- Mạch Digital Input.
- Vi điều khiển.
Đây là trường hợp cần sửa chữa chuyên sâu tại đơn vị kỹ thuật.
Lỗi SPI Trên Biến Tần Là Gì? Dấu Hiệu Nhận Biết Và Mức Độ Ảnh Hưởng
Lỗi SPI thường được hiểu là lỗi liên quan đến tín hiệu đầu vào (Signal Input Error hoặc Signal Processing Input Error tùy từng hãng biến tần). Đây là lỗi xuất hiện khi biến tần phát hiện bất thường ở các ngõ vào điều khiển hoặc tín hiệu phản hồi từ các thiết bị ngoại vi.
Các hãng biến tần khác nhau có thể định nghĩa lỗi SPI theo nhiều cách khác nhau, tuy nhiên phần lớn đều liên quan đến:
- Mất tín hiệu điều khiển.
- Sai mức điện áp đầu vào.
- Tín hiệu Analog bất thường.
- Tín hiệu Digital Input bị lỗi.
- Lỗi kết nối giữa PLC và biến tần.
- Hỏng mạch nhận tín hiệu trên bo điều khiển.
Các dấu hiệu nhận biết lỗi SPI
Khi lỗi SPI xuất hiện, người vận hành có thể gặp các hiện tượng như:
- Màn hình hiển thị mã lỗi SPI.
- Biến tần không nhận lệnh RUN.
- Không thay đổi được tần số hoạt động.
- Động cơ không khởi động.
- Động cơ hoạt động không ổn định.
- Tín hiệu Analog bị dao động liên tục.
- PLC gửi lệnh nhưng biến tần không phản hồi.
- Hệ thống tự động dừng máy đột ngột.
Tác động của lỗi SPI đến sản xuất
Nhiều doanh nghiệp thường đánh giá thấp lỗi tín hiệu đầu vào vì cho rằng đây chỉ là lỗi dây tín hiệu. Tuy nhiên trên thực tế, lỗi SPI có thể gây ra:
- Dừng toàn bộ dây chuyền sản xuất.
- Mất khả năng điều khiển động cơ.
- Sai lệch tốc độ vận hành.
- Hư hỏng sản phẩm do quá trình sản xuất bị gián đoạn.
- Tăng chi phí bảo trì và sửa chữa.
- Gây ảnh hưởng đến các thiết bị liên kết trong hệ thống.
Đặc biệt tại các nhà máy sử dụng PLC, HMI, Servo và hệ thống SCADA, việc mất tín hiệu điều khiển có thể khiến toàn bộ quy trình tự động hóa bị tê liệt.
Các Trường Hợp Thực Tế Đã Sửa Thành Công Lỗi SPI Trên Biến Tần
Trong quá trình sửa chữa biến tần cho khách hàng trên toàn quốc, chúng tôi đã tiếp nhận nhiều trường hợp biến tần báo lỗi SPI với nguyên nhân và mức độ hư hỏng khác nhau. Dưới đây là một số trường hợp điển hình.
Trường Hợp 1: Biến Tần Delta Báo Lỗi SPI Do Đứt Dây Tín Hiệu Analog
Tình trạng:
Một nhà máy sản xuất bao bì sử dụng biến tần Delta điều khiển tốc độ băng tải. Sau thời gian vận hành, biến tần liên tục báo lỗi SPI và không nhận tín hiệu điều chỉnh tốc độ từ PLC.
Kiểm tra thực tế:
- Điện áp nguồn ổn định.
- PLC hoạt động bình thường.
- Tín hiệu đầu ra PLC đạt 0-10V.
- Đo tại đầu vào biến tần không có tín hiệu.
Sau khi kiểm tra chi tiết phát hiện dây tín hiệu Analog bị đứt ngầm bên trong máng cáp.
Phương án xử lý:
- Thay mới dây tín hiệu.
- Kiểm tra toàn bộ đầu nối.
- Hiệu chuẩn lại tín hiệu điều khiển.
Kết quả:
Biến tần hoạt động ổn định trở lại, không còn xuất hiện lỗi SPI.
Trường Hợp 2: Biến Tần Mitsubishi Báo Lỗi SPI Do Hỏng Mạch Nhận Tín Hiệu
Tình trạng:
Khách hàng phản ánh biến tần Mitsubishi liên tục báo lỗi SPI dù đã thay PLC và dây tín hiệu.
Kiểm tra thực tế:
- Tín hiệu điều khiển hoàn toàn bình thường.
- Thông số cài đặt chính xác.
- Đầu vào Analog không phản hồi.
Sau khi tháo bo điều khiển kiểm tra phát hiện IC xử lý tín hiệu Analog bị hỏng do quá áp.
Phương án xử lý:
- Thay IC mới.
- Thay Opto cách ly liên quan.
- Kiểm tra toàn bộ mạch điều khiển.
Kết quả:
Biến tần hoạt động ổn định sau sửa chữa, tiết kiệm đáng kể chi phí so với thay mới.
Trường Hợp 3: Biến Tần Siemens Báo Lỗi SPI Do Nhiễu Điện Từ
Tình trạng:
Hệ thống bơm nước công nghiệp sử dụng biến tần Siemens thường xuyên xuất hiện lỗi SPI vào giờ cao điểm sản xuất.
Kiểm tra thực tế:
- Không phát hiện lỗi phần cứng.
- Tín hiệu điều khiển dao động bất thường.
- Dây tín hiệu đi chung máng với dây động lực 3 pha.
Phương án xử lý:
- Tách riêng tuyến dây điều khiển.
- Thay dây tín hiệu chống nhiễu.
- Nối đất lại hệ thống theo đúng tiêu chuẩn.
Kết quả:
Lỗi SPI được loại bỏ hoàn toàn, hệ thống vận hành liên tục nhiều tháng không tái phát.
Trường Hợp 4: Biến Tần ABB Báo Lỗi SPI Do Module Analog PLC Hư Hỏng
Tình trạng:
Khách hàng trong ngành thực phẩm phản ánh tốc độ động cơ thay đổi bất thường, sau đó biến tần ABB báo lỗi SPI.
Kiểm tra thực tế:
- Biến tần không phát hiện lỗi phần cứng.
- Tín hiệu Analog từ PLC dao động liên tục.
- Module Analog Output của PLC bị lỗi.
Phương án xử lý:
- Thay module Analog mới.
- Hiệu chỉnh tín hiệu điều khiển.
- Kiểm tra toàn bộ chương trình PLC.
Kết quả:
Tốc độ động cơ ổn định, dây chuyền sản xuất hoạt động bình thường.

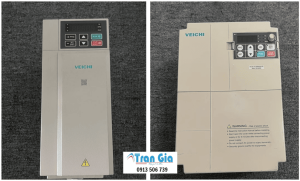

Hình ảnh sửa biến tần đang trong quá trình sửa chữa tại Trần Gia Automation
Vì sao nên chọn Trần Gia Automation Dịch Vụ Sửa Lỗi SPI Tín Hiệu Ngõ Vào Biến Tần Chuyên Nghiệp – Hạn Chế Dừng Máy Sản Xuất
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa biến tần toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa chữa biến tần tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…
Câu Hỏi Thường Gặp Khi Biến Tần Báo Lỗi SPI
Lỗi SPI có làm hỏng động cơ không?
Thông thường lỗi SPI không gây hỏng động cơ trực tiếp. Tuy nhiên khi biến tần mất tín hiệu điều khiển, động cơ có thể dừng đột ngột hoặc vận hành sai chế độ, ảnh hưởng đến quá trình sản xuất.
Reset biến tần có hết lỗi SPI không?
Trong một số trường hợp lỗi phát sinh do nhiễu hoặc tham số cài đặt sai, việc reset có thể khắc phục được lỗi.
Tuy nhiên nếu nguyên nhân đến từ:
- Dây tín hiệu.
- PLC.
- Cảm biến.
- Bo điều khiển.
Thì reset sẽ không giải quyết triệt để vấn đề.
Lỗi SPI có phải thay biến tần mới không?
Không nhất thiết.
Khoảng lớn các trường hợp lỗi SPI chỉ cần:
- Sửa dây tín hiệu.
- Thay cảm biến.
- Cài đặt lại tham số.
- Sửa bo điều khiển.
Việc thay mới chỉ được cân nhắc khi thiết bị đã quá cũ hoặc hư hỏng nghiêm trọng.
Làm sao biết lỗi do PLC hay do biến tần?
Kỹ thuật viên sẽ thực hiện:
- Đo tín hiệu đầu ra PLC.
- Mô phỏng tín hiệu vào biến tần.
- Kiểm tra phản hồi của biến tần.
Nếu tín hiệu PLC đúng nhưng biến tần không nhận, khả năng cao bo nhận tín hiệu của biến tần đang gặp sự cố.
Thời gian sửa lỗi SPI mất bao lâu?
Tùy tình trạng thực tế:
- Lỗi dây tín hiệu: 30 phút đến 2 giờ.
- Lỗi cảm biến hoặc module I/O: 1 đến 4 giờ.
- Lỗi bo điều khiển: 1 đến 3 ngày.
Có thể tiếp tục vận hành khi xuất hiện lỗi SPI không?
Không nên.
Việc cố vận hành khi hệ thống đang mất hoặc sai tín hiệu điều khiển có thể dẫn đến:
- Dừng máy bất ngờ.
- Sai tốc độ động cơ.
- Mất an toàn thiết bị.
- Hư hỏng các bộ phận liên quan.
Khi phát hiện lỗi SPI, nên kiểm tra và xử lý ngay để tránh ảnh hưởng đến hoạt động sản xuất lâu dài.
