Thực tế, lỗi HMI máy cán tôn báo sai chiều dài cắt không nhất thiết xuất phát từ bản thân màn hình. HMI chỉ hiển thị và nhập dữ liệu, còn việc xác định chiều dài thực tế thường liên quan đến encoder, PLC, bộ đếm xung, hệ số quy đổi, tốc độ kéo và cơ cấu truyền động. Chỉ cần một thông số bị sai hoặc tín hiệu phản hồi không ổn định, chiều dài hiển thị trên HMI có thể khác với kích thước thực tế của tôn. Trần Gia Automation nhận kiểm tra và sửa chữa các lỗi HMI máy cán tôn liên quan đến sai chiều dài, không nhận encoder, mất kết nối PLC, lỗi cảm ứng, mất chương trình và các vấn đề phát sinh trong hệ thống điều khiển – HOTLINE: 0913 506 739

Chiều dài cắt trên máy cán tôn được xác định như thế nào?

Để hiểu nguyên nhân sai chiều dài, trước hết cần biết dữ liệu kích thước được hình thành như thế nào.

Khi tôn được đưa qua hệ thống con lăn kéo, encoder được gắn trên trục hoặc cơ cấu liên quan sẽ phát ra các xung theo chuyển động. PLC tiếp nhận số xung này và sử dụng chương trình để quy đổi thành chiều dài.

Ví dụ, nếu một vòng quay của encoder tương ứng với một quãng đường nhất định của tôn, PLC sẽ dựa vào số xung thu được để tính ra chiều dài đã chạy. Giá trị sau khi tính toán được truyền lên HMI để hiển thị cho người vận hành.

Quá trình này có thể hình dung theo chuỗi:

Chuyển động của tôn → encoder phát xung → PLC đếm và xử lý → tính chiều dài → HMI hiển thị → PLC điều khiển lệnh cắt.

Chỉ cần một mắt xích trong chuỗi trên hoạt động không chính xác, chiều dài cắt có thể bị sai.

Đây cũng là lý do khi sửa HMI báo sai chiều dài, kỹ thuật viên cần kiểm tra cả hệ thống thay vì chỉ tập trung vào màn hình.

Xem thêm: Chuyên Nhận Sửa Chữa Màn Hình Máy Cán Tôn, Máy Cán Xà Gồ

Những biểu hiện thường gặp khi HMI báo sai chiều dài

Lỗi sai chiều dài trên máy cán tôn có thể xuất hiện theo nhiều dạng khác nhau. Mỗi biểu hiện cung cấp một manh mối để khoanh vùng nguyên nhân.

Một trường hợp phổ biến là người vận hành nhập chiều dài 3.000 mm nhưng sau khi cắt, kích thước thực tế của tấm tôn lại nhỏ hơn hoặc lớn hơn con số đã cài đặt.

Có máy chỉ sai một vài milimet ở mỗi sản phẩm. Tuy nhiên, cũng có trường hợp sai số lên đến vài centimet, đặc biệt khi máy đã vận hành lâu hoặc vừa thay đổi linh kiện trong hệ thống kéo.

Một biểu hiện khác là chiều dài hiển thị trên HMI tăng không đều. Máy chạy một đoạn nhưng số liệu trên màn hình không tăng tương ứng với quãng đường thực tế.

Ngoài ra, có thể xuất hiện các tình trạng:

• HMI hiển thị chiều dài lớn hơn thực tế.
• HMI hiển thị chiều dài nhỏ hơn thực tế.
• Chiều dài đúng ở một mức nhưng sai ở mức khác.
• Sai số thay đổi theo tốc độ chạy máy.
• HMI lúc hiển thị đúng, lúc báo sai.
• Máy dừng trước hoặc vượt quá vị trí cần cắt.
• Giá trị chiều dài trên HMI không về đúng 0 sau mỗi chu kỳ.
• Chiều dài trên HMI đứng số hoặc tăng không ổn định.

Những biểu hiện này không giống nhau về nguyên nhân. Vì vậy, việc xác định dạng sai số trước khi sửa sẽ giúp quá trình chẩn đoán hiệu quả hơn.

Các nguyên nhân khiến HMI báo sai chiều dài cắt

Sai hệ số quy đổi xung encoder

Đây là một nguyên nhân quan trọng cần kiểm tra khi chiều dài trên HMI không khớp với kích thước thực tế.

PLC thường không sử dụng trực tiếp số xung encoder để hiển thị đơn vị milimet. Số xung phải được quy đổi dựa trên đường kính con lăn, chu vi, độ phân giải encoder, tỷ số truyền và các thông số liên quan.

Nếu một trong những giá trị này bị thay đổi hoặc cài đặt không đúng, hệ thống có thể tính chiều dài sai.

Ví dụ, sau khi thay encoder có độ phân giải khác với thiết bị cũ nhưng chương trình vẫn giữ thông số trước đó, số xung nhận được trong mỗi vòng quay sẽ thay đổi. Khi đó, chiều dài hiển thị trên HMI cũng không còn chính xác.

Encoder hoạt động không ổn định

Encoder là nguồn cung cấp dữ liệu chuyển động cho hệ thống. Nếu encoder bị lỗi, tín hiệu có thể thiếu xung, nhiễu hoặc chập chờn.

Khi đó, PLC nhận được số lượng xung không đúng với chuyển động thực tế của tôn. HMI tiếp tục hiển thị dữ liệu nhưng giá trị này đã bị sai ngay từ nguồn.

Một số trường hợp encoder vẫn hoạt động nhưng sai số xuất hiện không liên tục. Đây là dạng lỗi khó phát hiện nếu chỉ kiểm tra thiết bị ở trạng thái đứng yên.

Dây tín hiệu encoder bị ảnh hưởng

Dây encoder thường phải làm việc trong môi trường có rung động và chuyển động liên tục. Nếu dây bị đứt ngầm, lỏng đầu nối hoặc tiếp xúc không tốt, tín hiệu phản hồi có thể bị gián đoạn.

Khi tín hiệu bị mất trong một khoảng thời gian ngắn, PLC có thể bỏ qua một lượng xung. Hậu quả là chiều dài tính toán thấp hơn thực tế.

Nếu tín hiệu bị nhiễu, PLC có thể nhận dữ liệu không ổn định, khiến chiều dài lúc đúng lúc sai.

Con lăn kéo tôn bị trượt

Không phải tất cả trường hợp sai chiều dài đều liên quan đến điện hoặc phần mềm.

Nếu con lăn kéo không bám vật liệu tốt, tôn có thể trượt trong quá trình di chuyển. Khi đó, encoder có thể ghi nhận chuyển động của cơ cấu kéo nhưng chiều dài vật liệu thực tế không tương ứng.

Tình trạng này có thể xuất hiện khi bề mặt con lăn bị mòn, lực ép không phù hợp hoặc vật liệu có điều kiện ma sát khác so với trước.

Đây là lý do cần kiểm tra cả phần cơ khí khi HMI báo sai chiều dài.

PLC tính toán sai dữ liệu

PLC là nơi tiếp nhận và xử lý tín hiệu encoder. Nếu chương trình bị thay đổi, biến dữ liệu bị sai hoặc một phần logic điều khiển gặp vấn đề, chiều dài truyền đến HMI có thể không chính xác.

Trong trường hợp này, encoder vẫn có thể hoạt động bình thường nhưng kết quả cuối cùng trên màn hình vẫn sai.

Việc kiểm tra PLC cần dựa trên giá trị xung thực tế, giá trị chiều dài đã tính và cách chương trình thực hiện phép quy đổi.

Thay đổi cơ cấu truyền động

Máy cán tôn có thể được sửa chữa hoặc cải tạo trong quá trình sử dụng. Việc thay motor, hộp số, con lăn, encoder hoặc cơ cấu truyền động có thể làm thay đổi tỷ lệ giữa số vòng quay và chiều dài tôn.

Nếu phần cơ khí thay đổi nhưng thông số trong PLC không được cập nhật, máy có thể bắt đầu xuất hiện sai số chiều dài.

HMI hiển thị sai biến dữ liệu

Trong một số trường hợp, PLC đã tính toán đúng nhưng HMI lại đọc nhầm biến hoặc sử dụng một giá trị không phù hợp để hiển thị.

Khi đó, việc thay LCD hoặc cảm ứng sẽ không giải quyết được vấn đề.

Cần kiểm tra cấu hình giao tiếp và địa chỉ biến giữa PLC với HMI để xác định dữ liệu hiển thị có đúng với dữ liệu mà PLC đang xử lý hay không.

Bảng khoanh vùng nguyên nhân và hướng xử lý

Hiện tượng	Khả năng nguyên nhân	Hướng kiểm tra
Chiều dài luôn sai	Sai hệ số quy đổi	Kiểm tra thông số xung và chiều dài
Sai số tăng theo chiều dài	Quy đổi xung chưa chính xác	Đối chiếu nhiều mốc đo
Lúc đúng lúc sai	Encoder hoặc dây tín hiệu	Kiểm tra tín hiệu khi máy chạy
HMI báo chiều dài nhưng tôn bị thiếu	Trượt con lăn hoặc thiếu xung	Kiểm tra cơ cấu kéo và encoder
Chiều dài đứng yên	Mất tín hiệu encoder/PLC	Kiểm tra xung đầu vào
HMI hiển thị khác dữ liệu PLC	Sai biến giao tiếp	Kiểm tra cấu hình HMI
Sau khi thay encoder bị sai	Độ phân giải encoder khác	Kiểm tra thông số thiết bị
Máy chạy nhanh sai nhiều hơn	Trượt, mất xung hoặc xử lý xung	Kiểm tra theo từng tốc độ

Cách kiểm tra sai số chiều dài trên máy cán tôn

Khi tiếp nhận máy có hiện tượng sai chiều dài, không nên chỉ đo một sản phẩm rồi kết luận nguyên nhân.

Trước tiên cần ghi nhận giá trị cài đặt trên HMI và chiều dài thực tế sau khi máy cắt. Sau đó lặp lại phép đo ở một vài kích thước khác nhau.

Ví dụ có thể kiểm tra tại các mức 1.000 mm, 2.000 mm, 3.000 mm và 5.000 mm. Nếu sai số tăng dần theo chiều dài, khả năng liên quan đến hệ số quy đổi sẽ đáng chú ý hơn.

Nếu ở 1.000 mm máy đúng nhưng ở 5.000 mm sai nhiều, có thể cần xem lại tỷ lệ xung trên mỗi milimet.

Ngược lại, nếu cùng một chiều dài nhưng mỗi lần cắt cho một kết quả khác nhau, cần ưu tiên kiểm tra tín hiệu encoder, dây dẫn, con lăn và khả năng trượt vật liệu.

Cách so sánh nhiều mốc giúp phân biệt lỗi cố định với lỗi không ổn định.

Kiểm tra encoder và tín hiệu phản hồi trước khi can thiệp HMI

Một trong những bước quan trọng là xác định encoder có phản hồi đúng hay không.

Khi máy chạy, cần theo dõi sự thay đổi của tín hiệu xung và giá trị mà PLC nhận được. Nếu số xung tăng ổn định theo chuyển động, có thể tiếp tục kiểm tra phần tính toán.

Nếu số xung bị ngắt quãng hoặc không tăng đều, cần quay lại kiểm tra encoder, dây tín hiệu và nguồn cấp.

Đối với máy có nhiều thiết bị công suất như biến tần, servo hoặc motor lớn, vấn đề nhiễu tín hiệu cũng cần được xem xét. Dây encoder đi không phù hợp hoặc tiếp xúc kém có thể làm tín hiệu phản hồi không ổn định.

Điều chỉnh thông số quy đổi chiều dài như thế nào?

Thông số quy đổi phụ thuộc vào cấu hình cụ thể của từng máy. Không nên áp dụng một giá trị cố định cho tất cả máy cán tôn.

Thông thường cần xác định các yếu tố như độ phân giải encoder, số xung thực tế, chu vi con lăn, tỷ số truyền và đơn vị chiều dài mà chương trình sử dụng.

Sau khi xác định được các thông số, cần thực hiện chạy thử và đối chiếu giữa chiều dài hiển thị với chiều dài đo thực tế.

Nếu có sai lệch nhỏ, hệ số có thể được hiệu chỉnh theo cấu hình chương trình của máy. Tuy nhiên, việc thay đổi thông số PLC cần được thực hiện có kiểm soát và nên sao lưu chương trình trước khi chỉnh sửa.

Kiểm tra cơ cấu kéo sau khi chỉnh HMI và PLC

Sau khi thông số điện và phần mềm đã được kiểm tra, cần quay lại phần cơ khí.

Con lăn kéo phải tiếp xúc phù hợp với tôn. Nếu lực ép quá thấp, vật liệu có thể trượt. Nếu cơ cấu bị mòn hoặc bề mặt con lăn không còn đảm bảo, sai số chiều dài có thể xuất hiện dù encoder và PLC đều hoạt động bình thường.

Đặc biệt, khi máy cán tôn sử dụng trong thời gian dài, việc kiểm tra độ mòn của con lăn và cơ cấu truyền động là cần thiết.

Không nên chỉ hiệu chỉnh phần mềm để “bù” cho một lỗi cơ khí đang tồn tại, bởi sai số có thể tiếp tục thay đổi theo loại tôn, tốc độ chạy và điều kiện vận hành.

Quy trình sửa HMI máy cán tôn báo sai chiều dài cắt

Quá trình sửa chữa có thể triển khai theo từng bước để tránh xử lý nhầm nguyên nhân.

Đầu tiên là xác định mức độ sai số bằng cách so sánh giá trị HMI với kích thước thực tế.

Tiếp theo kiểm tra encoder và tín hiệu phản hồi khi máy hoạt động. Nếu tín hiệu không ổn định, cần xử lý nguyên nhân trước khi điều chỉnh thông số.

Sau đó kiểm tra PLC để xác định số xung nhận được và giá trị chiều dài mà PLC đang tính toán.

Nếu PLC tính đúng nhưng HMI hiển thị sai, kiểm tra chương trình giao diện và biến truyền thông.

Nếu cả PLC và HMI đều tính đúng nhưng sản phẩm thực tế vẫn sai kích thước, cần kiểm tra cơ cấu kéo, con lăn và khả năng trượt vật liệu.

Cuối cùng, máy được chạy thử ở nhiều mức chiều dài khác nhau để xác nhận sai số đã được kiểm soát.

Kiểm tra và nghiệm thu sau khi sửa lỗi sai chiều dài

Một thiết bị chỉ nên được bàn giao sau khi đã kiểm tra lại trong điều kiện vận hành thực tế.

Trước hết, thử nhiều kích thước sản phẩm thay vì chỉ kiểm tra một mức duy nhất. Điều này giúp phát hiện trường hợp hệ số quy đổi chỉ đúng ở một khoảng nhất định.

Tiếp theo, kiểm tra độ ổn định khi máy chạy ở các tốc độ khác nhau. Nếu tốc độ thấp đúng nhưng tốc độ cao bắt đầu sai, cần xem xét lại tín hiệu encoder, khả năng xử lý xung và tình trạng trượt cơ khí.

Ngoài ra, cần kiểm tra khả năng reset chiều dài sau mỗi chu kỳ, thao tác nhập dữ liệu trên HMI và quá trình cắt tự động.

Nếu máy có chế độ Manual và Auto, nên thử cả hai để đảm bảo hệ thống điều khiển hoạt động đúng sau khi sửa.

Trần Gia Automation nhận sửa HMI máy cán tôn báo sai chiều dài cắt

Trần Gia Automation nhận kiểm tra các trường hợp HMI máy cán tôn báo sai chiều dài cắt, không hiển thị đúng dữ liệu hoặc chiều dài trên màn hình khác với kích thước thực tế của sản phẩm.

Khi xử lý, kỹ thuật viên không chỉ tập trung vào HMI mà còn xem xét các thành phần liên quan như encoder, PLC, dây tín hiệu, thông số quy đổi, cơ cấu kéo và đường truyền dữ liệu.

Cách kiểm tra theo từng tầng giúp phân biệt rõ lỗi do phần mềm, phần điện tử hay cơ khí. Đây là yếu tố quan trọng vì cùng một hiện tượng “cắt sai chiều dài” nhưng nguyên nhân trên từng máy có thể khác nhau.

Ngoài lỗi sai chiều dài, Trần Gia Automation còn tiếp nhận các tình trạng HMI máy cán tôn không nhận encoder, không cài được chiều dài, không hiển thị số lượng, không điều khiển Auto, lỗi cảm ứng, LCD, mất chương trình hoặc mất kết nối PLC.

Câu hỏi thường gặp về lỗi HMI báo sai chiều dài cắt

HMI báo sai chiều dài có phải do màn hình bị hỏng không?

Không nhất thiết. HMI có thể chỉ đang hiển thị dữ liệu được truyền từ PLC. Sai số có thể xuất phát từ encoder, chương trình PLC, hệ số quy đổi hoặc cơ cấu kéo.

Tại sao cùng một chiều dài nhưng mỗi lần cắt lại sai khác nhau?

Nếu sai số không cố định, cần chú ý đến encoder, dây tín hiệu, nguồn cấp, nhiễu hoặc hiện tượng trượt của con lăn. Đây thường không phải dạng lỗi chỉ cần chỉnh một thông số trên HMI.

Thay encoder mới nhưng máy vẫn cắt sai chiều dài thì sao?

Cần kiểm tra độ phân giải của encoder mới và thông số quy đổi trong chương trình. Nếu hai thiết bị có độ phân giải khác nhau mà thông số không được cập nhật, chiều dài tính toán có thể bị sai.

Máy cán tôn chạy chậm thì đúng nhưng chạy nhanh lại sai là do đâu?

Có thể liên quan đến khả năng xử lý xung, tín hiệu encoder, nhiễu hoặc hiện tượng trượt khi tốc độ tăng. Cần kiểm tra ở đúng điều kiện mà lỗi xuất hiện.

Có cần kiểm tra cơ khí khi HMI báo sai chiều dài không?

Có. Nếu con lăn bị trượt hoặc cơ cấu kéo không ổn định, dữ liệu encoder có thể không phản ánh chính xác chiều dài vật liệu thực tế.

Lỗi HMI máy cán tôn báo sai chiều dài cắt có thể bắt nguồn từ nhiều nguyên nhân, từ sai thông số quy đổi, encoder, dây tín hiệu, PLC cho đến cơ cấu kéo tôn. Vì vậy, việc chỉ thay HMI hoặc chỉnh một thông số mà không xác định nguyên nhân có thể khiến lỗi tái diễn.

Một quy trình kiểm tra hiệu quả cần đối chiếu đồng thời chiều dài cài đặt, giá trị HMI, dữ liệu PLC, tín hiệu encoder và kích thước thực tế của tấm tôn. Khi xác định được điểm sai trong chuỗi này, phương án sửa chữa sẽ chính xác và hạn chế ảnh hưởng đến quá trình sản xuất.

Với các trường hợp cần kiểm tra chuyên sâu, Trần Gia Automation nhận sửa chữa HMI máy cán tôn và xử lý các lỗi liên quan đến chiều dài cắt, encoder, PLC, cảm ứng, LCD và hệ thống giao tiếp điều khiển.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình máy cán tôn

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

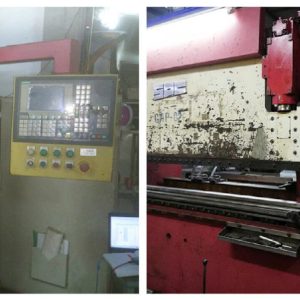

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
