CẨM NANG XỬ LÝ NHANH: SERVO PANASONIC MẤT NGUỒN

Khi đối mặt với một bộ Driver Panasonic màn hình không sáng, hãy thực hiện theo sơ đồ loại trừ sau đây để tìm ra “thủ phạm” trong vòng 15 phút.

1. Bảng chẩn đoán qua đèn báo tín hiệu

Hiện trạng đèn	Vị trí lỗi khả nghi	Hành động kiểm tra
Đèn “Charge” Tắt	Tầng công suất đầu vào	Kiểm tra Cầu chì (Fuse), Cầu Diode, Điện trở nạp (NTC).
Đèn “Charge” Sáng	Khối nguồn nuôi điều khiển	Kiểm tra IC nguồn xung, Biến áp xung, Tụ lọc nguồn phụ.
Màn hình sáng mờ/nhấp nháy	Tụ điện bị lão hóa	Đo nội trở (ESR) các tụ lọc đường 5V và 12V.
Quạt quay rồi ngắt	Chập tải đầu ra	Kiểm tra ngắn mạch ở các IC lái hoặc quạt tản nhiệt bị kẹt.

2. Ba “Pan bệnh” kinh điển của dòng Panasonic

Trong giới sửa chữa, Servo Panasonic có những lỗi đặc thù sau:

• Lỗi “Đứt đường mồi”: Máy đang chạy bình thường, tắt đi bật lại không lên nữa.

  • Nguyên nhân: Điện trở mồi (Startup Resistor) bị tăng trị số. Khi máy đang chạy nó không ảnh hưởng, nhưng khi khởi động lại, IC không nhận đủ áp mồi nên không “đề” được.

• Lỗi “Ngủ đông” do tụ: Thường gặp ở dòng Minas A4.

  • Dấu hiệu: Mùa đông hoặc sáng sớm trời lạnh thì không lên, nhưng lấy máy sấy tóc thổi vào một lúc lại lên nguồn.

  • Xử lý: Thay dàn tụ hóa nhỏ quanh IC nguồn.

• Lỗi “Chết chùm” do ẩm:

  • Dấu hiệu: Có vết loang lổ trên board mạch điều khiển. Bụi sắt bám vào chân linh kiện dán (SMD) gây chập áp 5V xuống đất.

3. Checklist linh kiện cần kiểm tra ngay (Dành cho thợ)

Nếu bạn đã tháo board ra, hãy “dí” đồng hồ vào các vị trí này:

1. Cầu chì nguồn: Thường là cầu chì sứ trắng 10A – 20A.

2. Cầu Diode: Chân AC phải cách ly với chân (+, -).

3. Tụ DC Bus: Đo áp xem có đủ $300V – 320V$ hay không.

4. Zener bảo vệ: Kiểm tra các Diode Zener ổn áp quanh khối nguồn xem có con nào bị “thông” (chập) không.

4. Lời khuyên “vàng” khi đi sửa máy

• Đừng tin vào mắt mình: Một con tụ nhìn rất phẳng, không phồng nhưng vẫn có thể đã khô hoàn toàn điện dịch. Hãy dùng đồng hồ đo dung lượng chuyên dụng.

• Sợ nhất là chập CPU: Nếu bạn đo thấy chân nguồn của IC tổng (con chip nhiều chân nhất) thông mạch với đất (GND), hãy trả máy cho khách vì chi phí thay board mới sẽ rẻ và an toàn hơn việc đóng lại chip.

• An toàn là trên hết: Luôn đợi đèn “Charge” tắt ít nhất 5 phút mới được chạm vào phần động lực. Điện áp 300VDC từ tụ có thể gây nguy hiểm tính mạng hoặc làm hỏng thiết bị đo của bạn.

Cung cấp servo  và sửa chữa thiết bị là dịch vụ Chỗ Sửa Chữa AC Servo PANASONIC lấy gấp thiết yếu trong nhiều ngành công nghiệp và đời sống hàng ngày. Chúng tôi chuyên cung cấp các loại thiết bị công nghiệp, điện tử, điện lạnh, máy móc và phụ kiện chính hãng, đảm bảo chất lượng và uy tín. HOTLINE: 0913 506 739. Ngoài ra, chúng tôi còn cung cấp dịch vụ sửa chữa, bảo trì, bảo dưỡng các thiết bị để đảm bảo hoạt động ổn định, nâng cao tuổi thọ và giảm thiểu sự cố không mong muốn.

Quy trình sửa màn hình Servo Chỗ Sửa Chữa AC Servo PANASONIC lấy gấp

Dịch Vụ Sửa Chữa AC Servo Panasonic Chuyên Nghiệp – Uy Tín – Lấy Ngay

Bạn đang gặp sự cố với hệ thống AC Servo Panasonic (Minas A4, A5, A6…)? Dây chuyền sản xuất bị đình trệ khiến doanh nghiệp thiệt hại hàng giờ? Đừng lo lắng, chúng tôi cung cấp giải pháp sửa chữa chuyên sâu, khắc phục triệt để mọi mã lỗi trên các dòng Driver và Motor Panasonic.

1. Các dòng Servo Panasonic chúng tôi chuyên sửa chữa

Chúng tôi có kinh nghiệm dày dặn trong việc xử lý phần cứng và phần mềm cho toàn bộ hệ sinh thái Servo của Panasonic:

• Minas A6 Series: Dòng đời mới với độ chính xác cực cao.

• Minas A5 Series: Phổ biến nhất trong các máy CNC, máy đóng gói.

• Minas A4 Series: Dòng máy bền bỉ nhưng thường gặp các lỗi về lão hóa linh kiện.

• Minas E, LIQI Series: Các dòng chuyên dùng cho ứng dụng đơn giản.

2. Tổng hợp các lỗi thường gặp trên Servo Panasonic

Trong quá trình vận hành, Servo Panasonic thường báo các mã lỗi phổ biến sau:

• Lỗi Err 11.0 (Control Power Undervoltage): Lỗi điện áp nguồn điều khiển thấp.

• Lỗi Err 12.0 (Overvoltage): Quá điện áp đầu vào hoặc lỗi mạch xả.

• Lỗi Err 14.0 (Overcurrent): Quá dòng (Thường do chập công suất IGBT hoặc chạm vỏ Motor).

• Lỗi Err 16.0 (Overload): Quá tải Motor do kẹt cơ khí hoặc thiết lập sai Parameter.

• Lỗi Err 21.0 (Encoder Communication): Lỗi kết nối hoặc hỏng mắt đọc Encoder.

• Lỗi Mất nguồn hoàn toàn: Màn hình LED không sáng dù đã cấp đủ điện.

3. Quy trình sửa chữa bài bản

Để đảm bảo thiết bị hoạt động ổn định như mới, chúng tôi áp dụng quy trình 5 bước nghiêm ngặt:

1. Tiếp nhận & Kiểm tra: Sử dụng thiết bị đo hiện đại (Oscilloscope, máy đo nội trở…) để khoanh vùng linh kiện hỏng.

2. Báo giá & Thời gian: Minh bạch chi phí và thời gian hoàn thành (thường trong vòng 24h).

3. Thay thế linh kiện chính hãng: Chỉ sử dụng linh kiện từ các nhà sản xuất uy tín (Nichicon, Mitsubishi, Semikron…).

4. Vệ sinh công nghiệp: Tẩy rửa board mạch bằng dung dịch chuyên dụng, sấy khô để chống ẩm mốc và oxy hóa.

5. Test vận hành thực tế: Kết nối Driver với Motor và chạy giả lập trên tải để đảm bảo độ ổn định trước khi bàn giao.

4. Tại sao nên chọn dịch vụ của chúng tôi?

• Đội ngũ kỹ thuật viên tay nghề cao: Am hiểu tường tận sơ đồ mạch của các dòng Panasonic.

• Linh kiện sẵn kho: Không phải chờ đợi đặt hàng lâu từ nước ngoài.

• Giá cả cạnh tranh: Tiết kiệm đến 70% chi phí so với việc mua mới.

• Chế độ bảo hành dài hạn: Bảo hành từ 3 – 6 tháng cho mọi nội dung sửa chữa.

[Góc Kỹ Thuật] Giải mã sơ đồ khối và các Pan bệnh “khó nhằn” trên Servo Panasonic

Sửa chữa Servo Panasonic không chỉ là thay linh kiện hỏng, mà là hiểu được logic bảo vệ của hãng. Dưới đây là những phân tích sâu về cấu trúc nguồn giúp anh em thợ tiết kiệm thời gian dò mạch.

1. Logic khởi động của nguồn xung (Switching Power)

Khác với các dòng biến tần thông thường, nguồn xung của Servo Panasonic thường có 2 giai đoạn:

• Giai đoạn 1 (Mồi): Áp DC Bus cao (300V) qua điện trở mồi nạp vào tụ VCC của IC nguồn.

• Giai đoạn 2 (Duy trì): Khi IC dao động, cuộn phụ của biến áp xung sẽ hồi tiếp về để nuôi chính IC đó.

• Pan bệnh: Nếu máy lên nguồn rồi tắt ngay (chớp tắt), hãy kiểm tra ngay Diode hồi tiếp hoặc Tụ lọc nguồn VCC cho IC. Tụ này khô sẽ khiến áp nuôi bị sụt, làm IC ngắt liên tục.

2. “Cạm bẫy” từ khối bảo vệ quá áp (Overvoltage)

Nhiều máy bị mất nguồn do điện trở xả hoặc mạch xả (Brake Resistor) bị hỏng.

• Khi điện áp phản hồi từ Motor quá cao, nếu mạch xả không hoạt động, điện áp DC Bus sẽ vọt lên.

• Để bảo vệ tụ và IGBT, mạch bảo vệ sẽ khóa lệnh điều khiển hoặc gây nổ điện trở nhiệt đầu vào để ngắt nguồn hoàn toàn.

• Mẹo: Khi sửa nguồn, luôn phải kiểm tra con Transistor/IGBT xả (thường nằm gần cọc B1, B2). Nếu con này chập, nguồn sẽ không bao giờ ổn định.

3. Tại sao nguồn vẫn có nhưng màn hình hiển thị “Tối đen”?

Đừng vội kết luận hỏng IC nguồn. Hãy kiểm tra:

• Đường 5V nuôi MCU: Kiểm tra các con ổn áp tuyến tính (LDO) trên board điều khiển. Nhiều trường hợp tụ gốm lọc nguồn 5V bị chập, kéo sụt toàn bộ nguồn xung.

• Lỗi thạch anh: Nếu nguồn 5V chuẩn mà màn hình không sáng, hãy dùng Oscilloscope đo chân thạch anh của Vi xử lý. Nếu thạch anh không dao động, CPU “ngủ quên”, màn hình sẽ không hiển thị gì.

4. Bảng linh kiện “Nhạy cảm” cần dự phòng

Nếu anh em làm nghề sửa chữa chuyên nghiệp, hãy luôn thủ sẵn các mã này:

• IC Nguồn: Họ MIP (MIP0222, MIP2E2…) hoặc TOP (TOP24x) tùy đời máy.

• Optocoupler: PC817, TLP281 (dạng dán) – chuyên trị lỗi sụt áp đầu ra.

• Tụ điện: Tụ 10uF/50V và 47uF/50V loại chịu nhiệt 105°C (chuyên thay cho khối nguồn phụ).

5. Lưu ý về việc “Độ” nguồn (Modding)

Trong trường hợp biến áp xung của Panasonic bị cháy (rất khó tìm hàng thay thế), anh em có thể giải quyết bằng cách:

• Sử dụng một Module nguồn ngoài (như nguồn tổ ong loại nhỏ hoặc module hạ áp) để cấp các mức áp 5V, 12V, 24V tương ứng vào mạch.

• Cẩn thận: Phải cách ly hoàn toàn phần nguồn cũ và đảm bảo dòng định mức của module mới đủ nuôi hệ thống quạt và relay.

SERVO PANASONIC MẤT NGUỒN – SỬA NHANH TRONG NGÀY!

Dây chuyền đang chạy bỗng dừng đột ngột? ⚠️ Driver Panasonic tối đen màn hình, không lên đèn báo? ⚠️ Bạn lo lắng vì tiến độ đơn hàng bị chậm trễ?

Đừng vội mua mới tốn kém! 80% lỗi mất nguồn trên Servo Panasonic hoàn toàn có thể phục hồi ổn định nếu được xử lý đúng kỹ thuật.

Chúng tôi chuyên trị các “ca bệnh” cứng đầu:

• Driver Minas A4, A5, A6… mất nguồn hoàn toàn, không hiển thị LED.

• Lỗi nổ cầu chì, chập công suất IGBT ngay khi đóng điện.

• Nguồn chập chờn, lúc lên lúc không, hoặc lên rồi tắt ngay.

• Máy báo lỗi Err 11.0, Err 12.0, Err 14.0 liên quan đến khối nguồn và dòng điện.

Tại sao khách hàng tin tưởng lựa chọn chúng tôi?

1. Tốc độ là ưu tiên: Hỗ trợ kiểm tra tận nơi, sửa chữa lấy ngay trong ngày đối với các lỗi nguồn cơ bản.

2. Linh kiện sẵn kho: Tụ điện, IC nguồn, IGBT chính hãng Panasonic/Mitsubishi luôn sẵn sàng thay thế.

3. Chi phí cực tiết kiệm: Chỉ bằng 1/5 đến 1/10 so với chi phí đầu tư máy mới.

4. Bảo hành an tâm: Bảo hành từ 3-6 tháng, hỗ trợ kỹ thuật 24/7 sau khi bàn giao.

Quy trình làm việc chuyên nghiệp:

• B1: Tiếp nhận thông tin và mã lỗi từ khách hàng.

• B2: Kiểm tra thực tế, phân tích nguyên nhân (do linh kiện lão hóa, ẩm mạch hay chập tải).

• B3: Báo giá minh bạch – Không phát sinh chi phí.

• B4: Tiến hành sửa chữa, vệ sinh board mạch bằng dung dịch chuyên dụng.

• B5: Test vận hành thực tế trên động cơ và bàn giao.

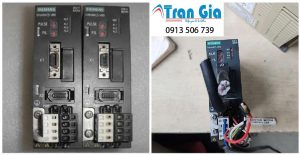

Hình ảnh một số Servo đang được sửa chữa tại Trần Gia Automation
