TRAN GIA Automation chuyên cung cấp PLC Schneider chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Trung tâm sửa PLC Schneider lấy liền trong vòng 24h khu vực TP Hồ Chí Minh Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa PLC khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, lỗi CPU, lỗi IC điều khiển, lỗi module I/O, lỗi module truyền thông, treo chương trình, mất tín hiệu truyền thông, lỗi ngõ vào/ra, mất chương trình điều khiển, PLC tự reset, hoạt động không ổn định…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa PLC như: IC CPU điều khiển trung tâm, IC nguồn, IC nhớ EEPROM, diode, transistor, MOSFET, opto driver, tụ điện công suất, module I/O, module nguồn, module truyền thông RS232, RS485, Ethernet, pin nuôi bộ nhớ…

– Sửa chữa – khôi phục các bo mạch điện tử trong PLC, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch I/O xử lý tín hiệu ngõ vào, ngõ ra (I/O board)

• Mạch truyền thông (Communication board)

Trong trường hợp bo mạch bị cháy nổ, hư hỏng nghiêm trọng không thể phục hồi, TRAN GIA sẽ nhập khẩu bo mạch, module chính hãng tương thích để thay thế, đảm bảo PLC vận hành ổn định, khôi phục sản xuất nhanh chóng.

Các lỗi hay gặp của PLC Schneider và cách khắc phục

Sửa PLC Schneider Lỗi Không Lên Nguồn

Một trong những lỗi PLC thường gặp nhất chính là không lên nguồn => có thể dễ dàng nhận ra lỗi này bằng cách: Bật CB của tủ điện nếu đèn power của PLC không sáng thì chứng tỏ PLC đã bị gặp lỗi hư nguồn.

Nguyên nhân:

– Đối với loại sử dụng nguồn ngoài 24VDC: Do sử dụng nguồn ngoài loại chất lượng kém. Dẫn tới tuổi thọ nguồn cấp này không cao nên thường xuyên hư hỏng.

– PLC Schneider cũng có thể bị hư nguồn do bạn cấp quá điện áp 24 VDC. Cấp nhầm chân âm dương hay cấp điện 220v vào PLC sử dụng nguồn 24v.

– Còn với PLC Schneider sử dụng nguồn AC220V: Việc không lên nguồn có thể do bộ chuyển đổi nguồn từ 220v thành 24v cấp cho CPU bị hỏng nên dẫn tới PLC  Siemens không lên nguồn.

– Một số nguyên nhân khác làm cho PLC không lên nguồn: Do hư biến thế, mất pha đầu vào hoặc xảy ra chạm chập.

Sửa PLC Schneider PLC bị hư dây tín hiệu ngõ vào ra

Lỗi PLC thường gặp thứ 2 là plc bị hư ngõ vào ra. Dẫn tới chương trình chạy không đúng hoặc không thể khởi động, điều khiển máy móc dây chuyền được.

Nguyên nhân

– Hỏng ngõ đọc tín hiệu ngõ vào do đấu dây sai âm dương: Làm hư con photo đọc trạng thái ngõ vào của PLC.

– Ví dụ: Cấp 24v trực tiếp vào ngõ vào đối với loại không có điện trở trong. Hoặc điện áp tín hiệu ngõ vào quá cao như trường hợp vô tình gắn điện 220v ở ngõ vào. Đa phân việc hư hỏng tín hiệu ngõ vào là do thao tác đấu nối sai của người sử dụng. Còn hư hỏng do nhà sản xuất có tỷ lệ rất thấp.

– Đối với ngõ ra PLC dạng transistor cũng có thể bị lỗi do nguyên nhân tương tự. Như ngõ vào do đấu nối sai hoặc cấp điện áp quá. Hay tải quá bé làm cho ngõ ra bị chạm dẫn tới cháy con ngõ ra.

– PLC có ngõ ra dạng relay thì bị hai lỗi phổ biến: Tín hiệu ngõ ra luôn on hoặc không thể xuất tín hiệu ngõ ra. Lỗi này do nhiều nguyên nhân như relay đã sử dụng tới giới hạn của nhà sản xuất. Hoặc do sử dụng tiếp điểm relay đóng cắt cho tải có dòng quá lớn gây hư hỏng.

Cách khắc phục: Mở board mạch PLC bên trong. Dùng VOM đo đạc từng chân linh kiện để xác định phần hư hỏng và tiến hành thanh thế.

Sửa PLC Schneider Bị hết pin

Cách dòng PLC hiện nay đa số đều lưu chương trình trên bộ nhớ lưu trữ bằng pin. Chính vì vậy mà sau một thời gian sử dụng từ 2-10 năm sẽ dẫn tới tình trạng pin này bị yếu. Hoặc hết pin dẫn tới PLC bị mất chương trình và không chạy được.

Đối với lỗi PLC bị hết pin thì các nhận biết là đèn error báo lỗi trên PLC sẽ sáng. Hoặc đèn báo pin(BAT hoặc Battery) sẽ sáng. Ngay khi phát hiện lỗi này trên PLC các bạn phải tiến hành thật nhanh đồng thời 2 biện pháp như sau:

– 1 là nhanh chóng tải phần mềm và upload chương trình bên trong PLC Schneider lên máy tính để lưu trữ lại nếu không bị khóa password và chưa bị mất chương trình.

– 2 là nhanh chóng tìm mua loại pin tương tự để thay thế cho PLC Schneider .

=> Tùy loại PLC thì có thể bị mất chương trình sau vài giờ hoặc vài ngày sau khi báo lỗi hết pin.

Đối với lỗi hết pin PLC thường gây rất nhiều khó khăn trong việc xử lý. Nên chính vì vậy nếu tủ điện điều khiển của bạn đang có PLC thì các bạn nên quan tâm đến vấn đề pin này. Nên có kế hoạch thay pin định kỳ cho PLC. Đối với thời gian hết pin thì tùy thuộc vào thời gian sử dụng máy của bạn. Nếu thời gian dùng máy của bạn nhiều thì pin sẽ lâu hết hơn. Nếu máy của bạn dừng nhiều thì pin sẽ nhanh hết hơn.

Sửa PLC Schneider Một số lỗi thường gặp khác

– Sửa PLC Schneider  không kết nối được với màn hình cảm ứng HMI. Lỗi này có thể do dây truyền thông bị lỏng. Hoặc module truyền thông trên PLC bị lỗi dẫn tới không kết nối được.

– Sửa PLC Schneider Lỗi chương trình trên PLC chạy bị sai thường rất hiếm gặp. Chủ yếu là do người vận hành thao tác không đúng hoặc bị hư cảm biến hay bị kẹt tải công tắc gì đó. Trường hợp chương trình PLC chạy sai chỉ có thể do người viết chỉnh sửa chương trình không đúng nên dẫn tới bị lỗi.-

– Một số dòng PLC có sử dụng module analog dạng tích hợp. Hoặc dạng module rời ở ngoài có thể gặp lỗi đọc tín hiệu về không đúng, bị nhiễu. Hoặc báo lỗi có thể do bị nhiễu: Do gắn gần tủ điện có biến tần, servo công suất lớn.

– Ngoài ra trong quá trình sử dụng PLC Siemens cũng có thể gặp phải lỗi bị chớp nháy ngõ ra liên tục. Thì trường hợp này thường là do PLC bị lỗi CPU.

Bảng mã lỗi PLC Schneider

Mã lỗi	Mô tả lỗi	Nguyên nhân thường gặp	Cách khắc phục
0x01 (Watchdog Error)	Lỗi watchdog	Chương trình vòng lặp vô hạn, logic sai	Kiểm tra và sửa chương trình, nạp lại
0x02 (Memory Parity Error)	Lỗi bộ nhớ RAM	Lỗi phần cứng, RAM hỏng	Thay CPU, nạp lại chương trình
0x03 (Battery Low)	Pin CMOS yếu	Pin lâu năm, sắp hết	Thay pin backup
0x04 (EEPROM Error)	Lỗi bộ nhớ lưu trữ	Lỗi Flash hoặc EEPROM	Nạp lại firmware, thay IC
0x05 (I/O Bus Error)	Mất kết nối module I/O	Module lỏng, module lỗi	Cắm lại, thay module
0x06 (Expansion Module Error)	Module mở rộng không nhận	Sai địa chỉ, module hỏng	Cài đúng địa chỉ, thay module
0x07 (Communication Error)	Lỗi cổng truyền thông	Cáp hỏng, port lỗi, driver sai	Kiểm tra cáp, cài lại driver
0x08 (Program Corrupt)	Chương trình lỗi	File chương trình lỗi	Nạp lại chương trình
0x09 (Over Temperature)	CPU quá nhiệt	Môi trường nóng, quạt hỏng	Làm mát tủ điện
0x0A (Output Overload)	Quá tải đầu ra	Relay hoặc transistor hỏng	Kiểm tra tải, thay relay
0x0B (Firmware Mismatch)	Không khớp firmware	Phiên bản không tương thích	Update firmware
0x0C (RTC Error)	Lỗi đồng hồ thời gian thực	Pin yếu	Thay pin RTC
0x0D (Illegal Address)	Địa chỉ I/O không hợp lệ	Sai cấu hình module	Sửa cấu hình, nạp lại
0x0E (Password Lock)	PLC bị khóa	Quên mật khẩu	Mở khoá hoặc nạp mới
0x0F (Ethernet Conflict)	Trùng IP	Xung đột IP mạng	Đổi IP khác
0x10 (Safety Error)	Lỗi mạch an toàn	Sai đấu nối hoặc module safety lỗi	Kiểm tra mạch safety, thay module
0x11 (Unknown Fault)	Lỗi phần cứng khác	IC, mainboard hỏng	Kiểm tra bo, gửi bảo hành

Các dòng PLC Schneider TRAN GIA đã có kinh nghiệm sửa qua chúng

1. Sửa PLC Schneider Zelio Logic series:
– Loại không có màn hình và không có nút nhấn: SR2D101BD, SR2D101FU, SR2D201BD, SR2D201FU, SR2E121B, SR2E121BD, SR2E121FU, SR2E201B, SR2E201BD, SR2E201FU.
– Loại có màn hình và có nút nhấn: SR2A101BD, SR2A101FU, SR2A201BD, SR2A201FU, SR2B121B, SR2B121BD, SR2B121FU, SR2B121JD, SR2B122BD, SR2B201B, SR2B201BD, SR2B201FU, SR2B201JD, SR2B202BD, SR2PACK2FU, SR2PACK2BD, SR2PACKBD, SR2PACKFU.

2. Sửa PLC Schneider Twido series: TWDLCAA10DRF, TWDLCAA16DRF, TWDLCAA24DRF, TWDLCAA40DRF, TWDLCAE40DRF, TWDLCDA10DRF, TWDLCDA16DRF, TWDLCDA24DRF, TWDLCDA40DRF, TWDLCDE40DRF.
3. Sửa PLC Schneider Modicon TSX Micro series: TSX3705028DR1, TSX3708056DR1, TSX3710028AR1, TSX3710028DR1, TSX3710128DR1, TSX3710128DT1, TSX3710164DTK1.

4. Sửa PLC Schneider Modicon M251 series: TM251MESE, TM251MESC.

5. Sửa PLC Schneider Modicon M258 Series: TM258LD42DT, TM258LD42DT4L, TM258LF42DR, TM258LF42DT, TM258LF42DT4L, TM258LF66DT4L.

6. sửa PLC Schneider XPS MF series: XPSMF3022, XPSMF31222, XPSMF3502, XPSMF3542, XPSMF4002, XPSMF4020, XPSMF4022, XPSMF4040, XPSMF4042.

7. Sửa PLC Schneider XPS MC series: XPSMC32Z, XPSMC16Z, XPSMC32ZP, XPSMC16ZC, XPSMC32ZC.

8. Sửa PLC Schneider Modicon MC80 series: BMKC8020310, BMKC8030310, BMKC8020300, BMKC8020301, BMKC8030311.

9. sửa PLC Schneider Modicon M171/M172 series: TM171ODM22R. TM172PDG42SI, TM172PDG42RI, TM172PDG28SI, TM172PDG28S, TM172PDG28RI, TM172PBG42RI, TM172PBG28RI, TM172PBG28R, TM172ODM42R, TM172ODM28R, TM172OBM42R, TM172OBM28R. TM171PDM27S, TM171PBM27R.

10. sửa PLC Schneider Modicon M221 series: Modicon M221: TM221C16R, TM221CE16R, TM221C24R, TM221CE24R, TM221C40R, TM221CE40R, TM221C16T, TM221CE16T, TM221C24T, TM221CE24T, TM221C40T, TM221CE40T, TM221C16U, TM221CE16U, TM221C24U, TM221CE24U, TM221C40U, TM221CE40U.
– Modicon M221 Book: TM221M16R, TM221M16RG, TM221ME16R, TM221ME16RG, TM221M16T, TM221M16TG, TM221ME16T, TM221ME16TG, TM221M32TK, TM221ME32TK.

11. Sửa PLC Schneider Modicon M238 series: TM238 LDD24DT, TM238 LDA24DR, TM238 LFDC24DT, TM238 LFAC24DR.

Một số lỗi thường gặp của PLC Schneider sau một thời gian sử dụng

• Sửa PLC Schneider Lỗi hỏng nguồn PC do cắm nhầm nguồn cấp, chạm chập, sét đánh
• Sửa PLC Schneider Lỗi hỏng đầu ra Output của thiết bị. Ví dụ như chương trình PLC xuất đầu ra ở chân đó nhưng tín hiệu không ra, không thể điều khiển cơ cấu hoạt động
• Sửa PLC Schneider Lỗi hỏng đầu vào Input của thiết bị. Ví dụ như tín hiệu ngõ vào có nhưng đèn input tương ứng lại không sáng
• PLC Schneider Hư bo thực thi: Analog, ngõ vào Input, ngõ ra Output
• Lỗi mất chương trình (một phần hoặc hoàn toàn) của PLC vì lâu ngày không sử dụng, báo Err hoặc xuất hiện đoạn màu vàng trong chương trình
• PLC Schneider Hư CPU, lỗi giao tiếp CPU, bo thực thi báo đèn Error hoặc SF/Diags
• PLC Schneider Pin yếu, hết pin vì lâu ngày không thay pin
• PLC Schneider Lỗi khóa password hoặc chống upload
• PLC Schneider PLC hoạt động không đúng quy định, lỗi bước, bỏ bước
• PLC Schneider Relay hoặc Transistor có đèn nhưng không đóng hoặc có đóng như không có điện ra PLC
• PLC Schneider Không thể kết nối với máy tính hay HMI do hư cổng truyền thông với HMI
• PLC Schneider Đã cấp nguồn nhưng không sáng đèn hoặc mất nguồn
• PLC Schneider Mất nguồn, hư bo nguồn, nổ điện trở, nổ cầu chì, hư nguồn DC 24V

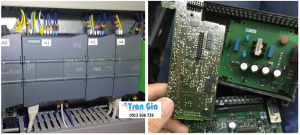

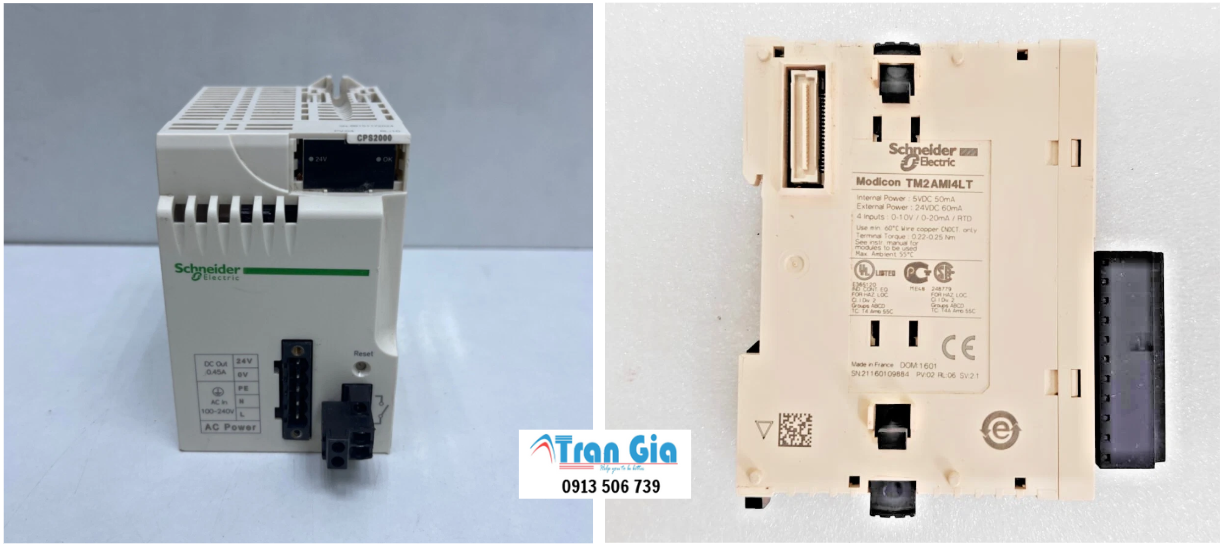

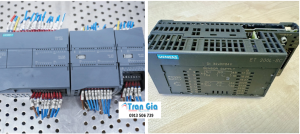

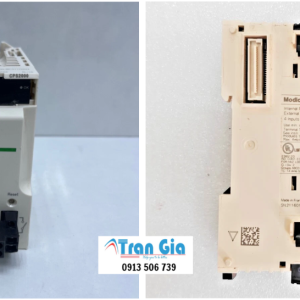

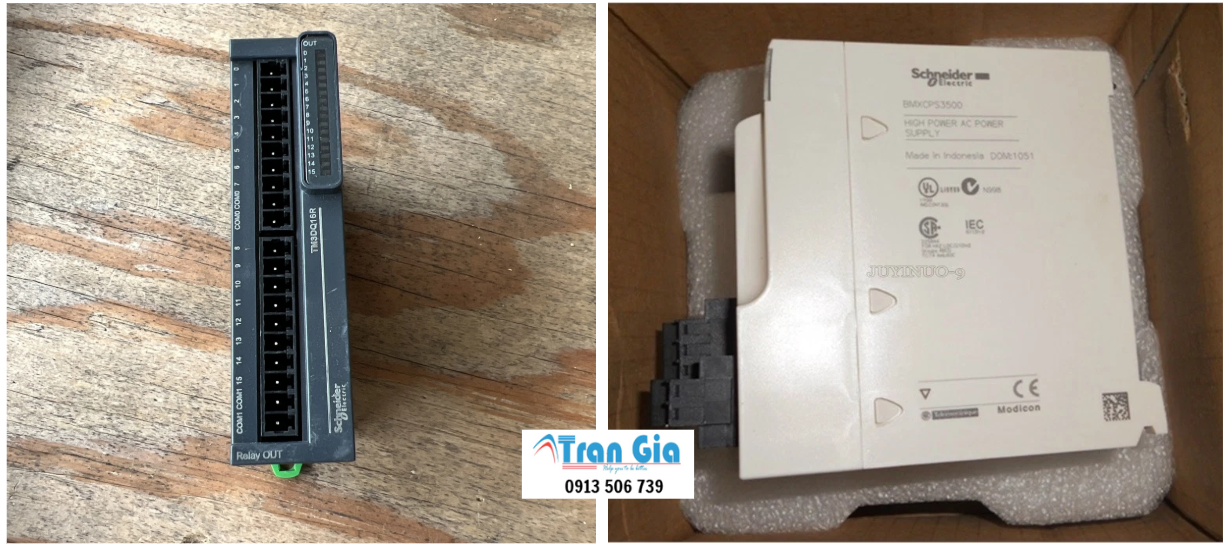

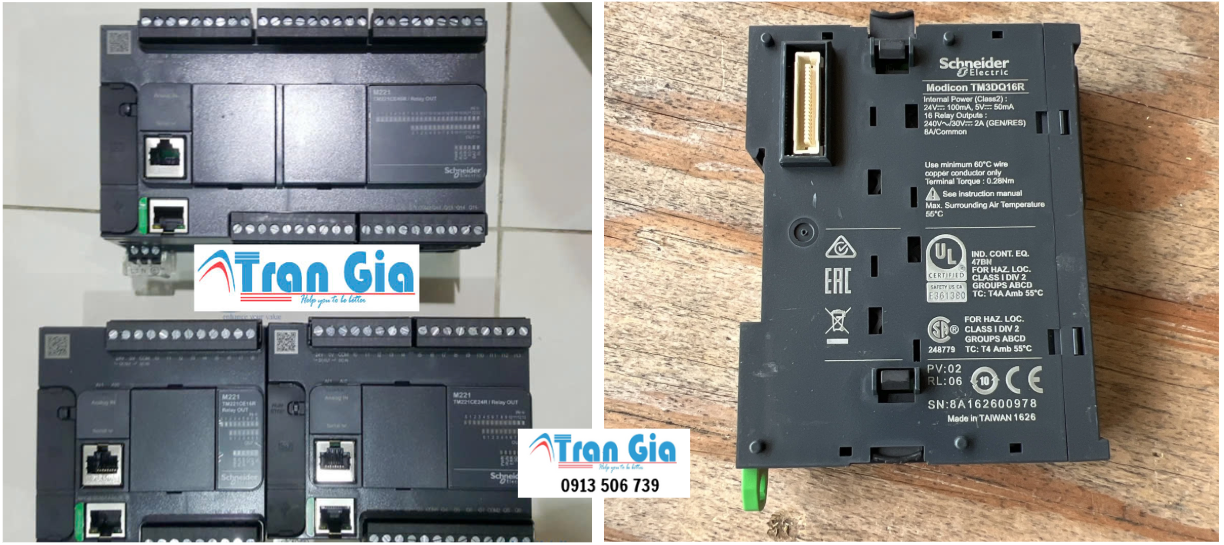

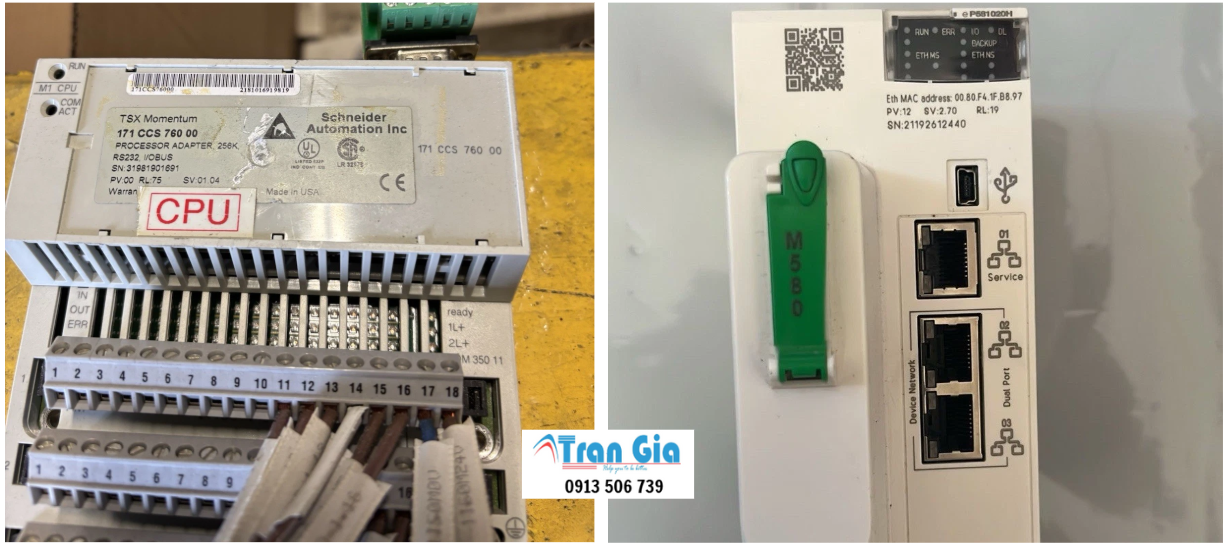

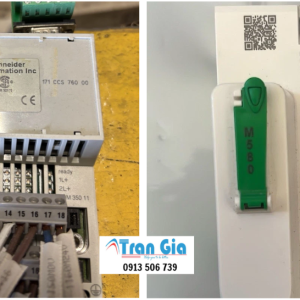

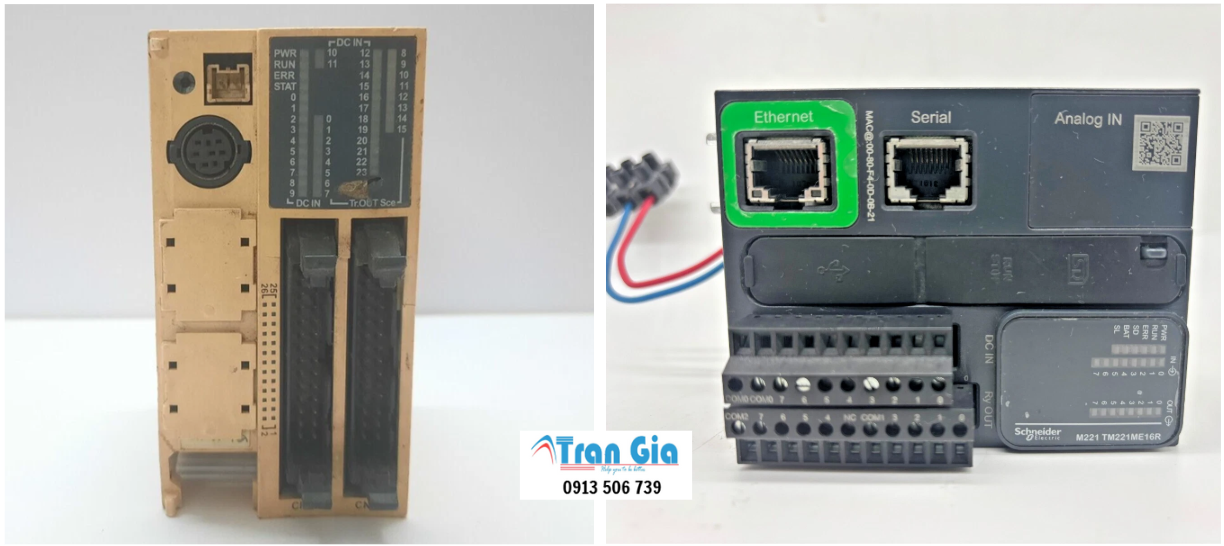

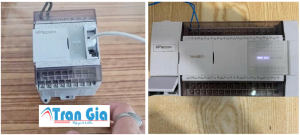

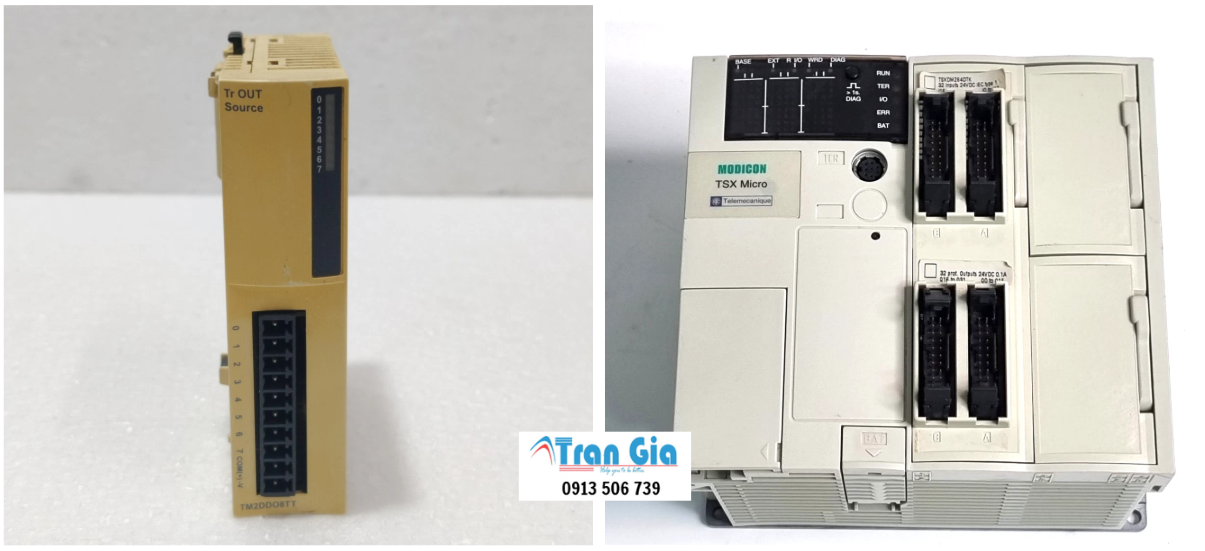

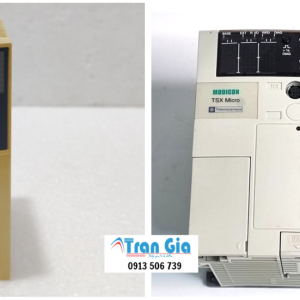

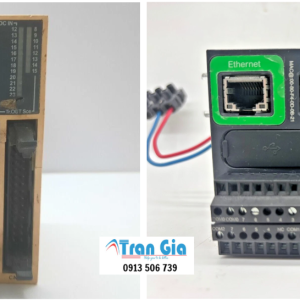

Hình ảnh PLC chúng tôi đang trong quá trình sửa chữa

Chúng tôi nhận sửa PLC tất cả các hãng khác như

• PLC Mitsubishi: FX, FX0N, FX1N, FX2N, FX3U, FX3UC, FX3S, FX3G, FX5U, A, Q và các Mô đun mở rộng
• PLC Siemens: S7 200, S7 300, S7 400, s7 1500, Remote I/O ET200S, …
• PLC Yaskawa: CP9200SH CPU & Mô đun, MP920, MP930, MP9200, CP312, CP317,…
• PLC Fatek: Fbs, Fbe,…
• PLC Panasonics, PLC Nais: FP0, FP1, FPX,..

• PLC Xinje: XC1
• PLC Omron: C200H, C28H, CQM1, CPM1, TPM1, CS1G, CS1H, CJ1M, CJ1G, CJ1H,…
• PLC Yokogawa: Tất cả các dòng PLC FA-M2, FA-M3 và các Mô đun
• PLC KOYO: DL230, DL240, DL250 và các Mô đun
• PLC LS, LG: Master K10S, K20S, K80S, K120S, K200S, K300S, XGK,…

• PLC ALLEN BRADLEY ( PLC Rockwell): SLC500, Micrologix 1100, 1200, 1500…
•  Sửa PLC Schneider Twido series: TWDLCAA10DRF, TWDLCAA16DRF, TWDLCAA24DRF, TWDLCAA40DRF, TWDLCAE40DRF, TWDLCDA10DRF, TWDLCDA16DRF, TWDLCDA24DRF, TWDLCDA40DRF, TWDLCDE40DRF.
  Sửa PLC Schneider Modicon TSX Micro series: TSX3705028DR1, TSX3708056DR1, TSX3710028AR1, TSX3710028DR1, TSX3710128DR1, TSX3710128DT1, TSX3710164DTK1.
•  Sửa PLC Schneider Modicon M251 series: TM251MESE, TM251MESC.

• Sửa PLC Schneider Modicon M258 Series: TM258LD42DT, TM258LD42DT4L, TM258LF42DR, TM258LF42DT, TM258LF42DT4L, TM258LF66DT4L.
•  sửa PLC Schneider XPS MF series: XPSMF3022, XPSMF31222, XPSMF3502, XPSMF3542, XPSMF4002, XPSMF4020, XPSMF4022, XPSMF4040, XPSMF4042.
• Sửa PLC Schneider XPS MC series: XPSMC32Z, XPSMC16Z, XPSMC32ZP, XPSMC16ZC, XPSMC32ZC.
•  Sửa PLC Schneider Modicon MC80 series: BMKC8020310, BMKC8030310, BMKC8020300, BMKC8020301, BMKC8030311.

•  sửa PLC Schneider Modicon M171/M172 series: TM171ODM22R. TM172PDG42SI, TM172PDG42RI, TM172PDG28SI, TM172PDG28S, TM172PDG28RI, TM172PBG42RI, TM172PBG28RI, TM172PBG28R, TM172ODM42R, TM172ODM28R, TM172OBM42R, TM172OBM28R. TM171PDM27S, TM171PBM27R.
• sửa PLC Schneider Modicon M221 series: Modicon M221: TM221C16R, TM221CE16R, TM221C24R, TM221CE24R, TM221C40R, TM221CE40R, TM221C16T, TM221CE16T, TM221C24T, TM221CE24T, TM221C40T, TM221CE40T, TM221C16U, TM221CE16U, TM221C24U, TM221CE24U, TM221C40U, TM221CE40U.
  – Modicon M221 Book: TM221M16R, TM221M16RG, TM221ME16R, TM221ME16RG, TM221M16T, TM221M16TG, TM221ME16T, TM221ME16TG, TM221M32TK, TM221ME32TK.
• Sửa PLC Schneider Modicon M238 series: TM238 LDD24DT, TM238 LDA24DR, TM238 LFDC24DT, TM238 LFAC24DR.

Quy trình chuyên sửa chữa PLC

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm sửa PLC Siemens LOGO lấy ngay trong ngày

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

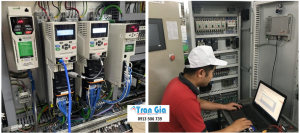

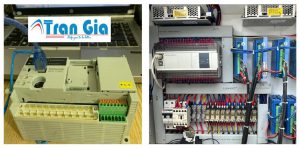

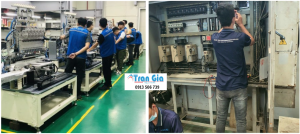

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa PLC Vigo oàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa PLC Vigo Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
