TRAN GIA Automation chuyên cung cấp PLC chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Trung tâm sửa nguồn PLC uy tín với kinh nghiệm lâu năm trong nghề  Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa PLC khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, lỗi CPU, lỗi IC điều khiển, lỗi module I/O, lỗi module truyền thông, treo chương trình, mất tín hiệu truyền thông, lỗi ngõ vào/ra, mất chương trình điều khiển, PLC tự reset, hoạt động không ổn định…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa PLC như: IC CPU điều khiển trung tâm, IC nguồn, IC nhớ EEPROM, diode, transistor, MOSFET, opto driver, tụ điện công suất, module I/O, module nguồn, module truyền thông RS232, RS485, Ethernet, pin nuôi bộ nhớ…

– Sửa chữa – khôi phục các bo mạch điện tử trong PLC, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch I/O xử lý tín hiệu ngõ vào, ngõ ra (I/O board)

• Mạch truyền thông (Communication board)

Trong trường hợp bo mạch bị cháy nổ, hư hỏng nghiêm trọng không thể phục hồi, TRAN GIA sẽ nhập khẩu bo mạch, module chính hãng tương thích để thay thế, đảm bảo PLC vận hành ổn định, khôi phục sản xuất nhanh chóng.

Hướng dẫn cách kiểm tra nguồn PLC

1. Xác định sơ đồ nguồn của PLC

• Đọc tài liệu kỹ thuật của PLC: điện áp nguồn đầu vào (thường là DC 24V hoặc AC 220V với PLC công nghiệp).

• Xác định vị trí các chân cấp nguồn trên terminal hoặc connector nguồn.

2. Ngắt toàn bộ tải & chuẩn bị dụng cụ

• Tắt nguồn tổng, ngắt các thiết bị ngoại vi ra khỏi PLC.

• Chuẩn bị đồng hồ đo điện (VOM) và đảm bảo kim đo hoạt động ổn định.

3. Kiểm tra nguồn cấp bên ngoài

• Cấp nguồn trở lại.

• Đo điện áp đầu ra của bộ nguồn 24VDC cấp cho PLC.

• So sánh với thông số tiêu chuẩn của PLC (thường 23~25VDC).

• Nếu điện áp thấp hoặc dao động bất thường → cần thay hoặc sửa bộ nguồn ngoài (SMPS).

4. Kiểm tra điện áp tại chân cấp nguồn của PLC

• Đo trực tiếp tại chân cấp nguồn IN (+24V) và GND của PLC.

• Nếu có nguồn bên ngoài nhưng không lên đèn → khả năng hỏng cầu chì bên trong hoặc bo nguồn.

5. Kiểm tra cầu chì bảo vệ

• Tìm vị trí cầu chì nguồn (thường nằm ngay bo nguồn bên trong).

• Tháo PLC, đo thông mạch cầu chì bằng thang đo điện trở.

• Nếu đứt cầu chì, thay cầu chì đúng loại và kiểm tra bo mạch trước khi cấp điện lại (tránh cháy lặp lại).

6. Kiểm tra bo nguồn bên trong PLC

• Nếu điện áp cấp đầu vào có đủ nhưng PLC vẫn không sáng đèn, tiến hành đo kiểm:

  • IC nguồn (IC ổn áp)

  • Tụ lọc nguồn

  • Diode chỉnh lưu

• Kiểm tra điện áp ra của IC nguồn (thường là 5VDC hoặc 3.3VDC cấp cho CPU).

• Nếu mất điện áp ra → bo nguồn bên trong bị lỗi, cần sửa hoặc thay linh kiện.

7. Vệ sinh & kiểm tra chân socket

• Với lỗi ngắt nguồn do lỏng tiếp xúc:

  • Vệ sinh chân terminal cấp nguồn.

  • Siết chặt vít đấu dây.

  • Kiểm tra rơ-le nguồn nếu có.

8. Kiểm tra tải gây sụt nguồn

• Đo tải đầu ra. Nếu tải đấu trực tiếp từ nguồn PLC mà quá dòng sẽ làm sụt áp hoặc chập.

• Ngắt tải ra, đo lại nguồn nếu trở lại bình thường → nguyên nhân do tải.

Nguyên nhân phổ biến khiến PLC mất nguồn

1. Mất nguồn cấp bên ngoài
Nguyên nhân: Bộ nguồn 24VDC cấp cho PLC bị mất điện, hỏng bộ nguồn SMPS, nguồn tổng mất pha.
Cách kiểm tra: Đo điện áp đầu vào PLC, kiểm tra dây dẫn, cầu chì, CB.

2. Cầu chì nguồn PLC cháy
Nguyên nhân: Cầu chì bảo vệ cháy do ngắn mạch hoặc quá tải.
Cách xử lý: Kiểm tra thông mạch cầu chì, thay mới đúng thông số sau khi xử lý nguyên nhân.

3. Bo nguồn bên trong PLC hỏng
Nguyên nhân: Linh kiện nguồn như IC nguồn, diode chỉnh lưu, tụ lọc nguồn bị chập, cháy.
Dấu hiệu: Có điện áp đầu vào nhưng PLC không sáng đèn.
Cách kiểm tra: Dùng đồng hồ đo linh kiện, kiểm tra bo nguồn.

4. Mạch ổn áp bên trong lỗi
Nguyên nhân: Mạch ổn áp 5V/3.3V cung cấp cho CPU và I/O lỗi khiến PLC không khởi động.
Dấu hiệu: Có nguồn vào nhưng CPU không chạy, đèn trạng thái tắt.
Cách xử lý: Sửa hoặc thay IC ổn áp.

5. Ngắn mạch bo mạch
Nguyên nhân: Bụi bẩn, ẩm ướt, côn trùng làm chập mạch.
Cách xử lý: Vệ sinh bo mạch, xử lý chập, thay thế linh kiện nếu cháy.

6. Tụ nguồn bị phù, nổ
Nguyên nhân: Tụ lọc nguồn bị lão hóa, phù đầu hoặc rò điện.
Cách xử lý: Thay đúng loại tụ mới cùng thông số.

7. Cấp sai điện áp nguồn
Nguyên nhân: Đấu nhầm điện áp quá cao hoặc ngược cực tính.
Hậu quả: Chập cháy mạch nguồn, cháy IC.
Cách xử lý: Kiểm tra điện áp đầu vào, thay thế linh kiện bị cháy.

Bảng mã lỗi PLC

Mã lỗi	Mô tả lỗi	Nguyên nhân thường gặp	Hướng xử lý gợi ý
ERR-01	CPU STOP	Lỗi chương trình, phần cứng I/O lỗi	Kết nối phần mềm, xem Diagnostic Buffer, sửa code hoặc thay module
ERR-02	Watchdog Timeout	Vòng lặp vượt thời gian xử lý	Tối ưu code, tránh vòng lặp vô hạn
ERR-03	I/O Error	Module I/O không nhận tín hiệu	Kiểm tra module I/O, dây đấu, vệ sinh chân cắm
ERR-04	Power Fail	Mất nguồn cấp, sụt áp	Đo nguồn 24VDC, kiểm tra cầu chì, bo nguồn
ERR-05	Memory Error	Lỗi bộ nhớ, mất chương trình	Thay pin, kiểm tra EEPROM, nạp lại chương trình
ERR-06	Communication Error	Lỗi truyền thông RS232/RS485/Ethernet	Kiểm tra dây, cổng COM, thông số Baud rate, IP
ERR-07	Over Temperature	Quá nhiệt CPU hoặc module	Vệ sinh tủ, gắn quạt, kiểm tra bo nguồn
ERR-08	Overload Output	Ngõ ra quá tải, relay cháy	Kiểm tra tải, thay relay hoặc module output
ERR-09	Program Corrupt	File chương trình lỗi CRC	Nạp lại chương trình từ file backup
ERR-10	Module Error	Module mở rộng lỗi	Tháo module test độc lập, thay mới
ERR-11	Battery Low	Pin backup yếu	Thay pin, nạp chương trình chuẩn
ERR-12	RTC Clock Error	Lỗi IC đồng hồ thời gian thực	Thay IC clock, cài đặt lại thời gian
ERR-13	Internal CPU Error	Lỗi bên trong CPU	Reset, nạp lại firmware, kiểm tra bo CPU
ERR-14	Boot Fail	Treo logo khi khởi động	Nạp lại firmware, kiểm tra IC nguồn
ERR-15	Input Signal Error	Tín hiệu ngõ vào không nhận	Kiểm tra sensor, dây dẫn, module input
ERR-16	Output Signal Error	Ngõ ra không hoạt động	Kiểm tra relay, transistor, tải đầu ra
AL-01	Mất nguồn	Giống ERR-04	Kiểm tra dây nguồn, bo nguồn
AL-02	Quá tải module	Module I/O hoặc CPU quá tải	Tính lại tải, giảm tải, thay module phù hợp
AL-03	Mất kết nối HMI	Lỗi cáp, cổng truyền thông	Kiểm tra dây, cổng COM, địa chỉ mạng
AL-04	EEPROM lỗi	Bộ nhớ lưu chương trình lỗi	Thay EEPROM, nạp chương trình mới
AL-05	CRC lỗi	Checksum không khớp	Format thẻ, nạp lại
AL-06	Pin yếu	Mất dữ liệu khi tắt nguồn	Thay pin định kỳ
AL-07	Quá dòng ngõ ra	Tải chập, ngắn mạch	Kiểm tra tải, thay tải hoặc module out
AL-08	Lỗi module phụ	Mở rộng không nhận	Tháo module phụ test độc lập

Cách để nhận biết PLC đã bị hỏng nguồn

1. PLC không lên đèn nguồn

• Khi cấp điện, đèn báo nguồn (Power LED) thường sáng liên tục.

• Nếu đèn nguồn không sáng hoặc chỉ chớp tắt rồi tắt hẳn → khả năng bo nguồn hoặc IC nguồn bên trong hỏng.

• Một số model sẽ kèm theo đèn báo lỗi hoặc cảnh báo alarm power fail.

2. Đo đủ nguồn cấp đầu vào nhưng PLC vẫn không hoạt động

• Dùng đồng hồ đo điện áp tại chân cấp nguồn của PLC.

• Nếu điện áp đúng (VD: đủ 24VDC) nhưng PLC không lên → vấn đề nằm bên trong bo nguồn hoặc mạch ổn áp.

3. PLC khởi động chập chờn

• Khi bật nguồn, đèn sáng nhưng tắt ngắt đột ngột hoặc treo logo.

• Dấu hiệu này thường do IC nguồn hoặc tụ lọc nguồn yếu, không ổn định.

4. Cầu chì bảo vệ bên trong thường xuyên đứt

• Thay cầu chì mới, cấp nguồn lại → đứt ngay.

• Chứng tỏ bo nguồn có hiện tượng chập bên trong: IC nguồn, diode chỉnh lưu hoặc tụ nguồn chập.

5. Có mùi khét, phù tụ, cháy linh kiện

• Mở bo mạch, quan sát tụ nguồn, diode chỉnh lưu.

• Nếu tụ phù nắp, xì chân hoặc có mùi cháy khét → 90% hỏng bo nguồn.

• Trong tủ điện có thể ngửi thấy mùi khét khi cấp nguồn lên.

6. PLC báo lỗi Power Fail trên phần mềm

• Một số dòng PLC thông minh (Siemens, Delta, Wecon…) sẽ báo lỗi Power Fail, Low Voltage hoặc Supply Error qua phần mềm lập trình.

• Đây là tín hiệu rõ ràng cho thấy bo nguồn hoặc mạch ổn áp bên trong có vấn đề.

Các dòng PLC chúng tôi tiếp nhận sửa nguồn

Sửa lỗi nguồn điện PLC Mitsubishi: Sửa mất nguồn điện PLC Mitsubishi dòng FX Series, PLC Mitsubishi Q Series, PLC Mitsubishi A Series…

Sửa lỗi nguồn điện PLC Siemens: Sửa mất nguồn điện PLC Siemens S7-1200 Series, PLC Siemens S7-200 Series, PLC Siemens S7-300 Series, PLC Siemens S7-1500 Series.

Sửa lỗi nguồn điện PLC Omron: Sửa mất nguồn điện PLC Omron CJ1W Series, PLC Omron CS1W Series, PLC Omron CP1E, C200H Series.

Sửa lỗi nguồn điện PLC Allen-Bradley: Sửa mất nguồn điện PLC Allen-Bradley 1746  1756  1747  1769  1785  1771  1769  2711 Series

Sửa lỗi nguồn điện PLC Delta: Sửa mất nguồn điện PLC Delta DVP-SS2, PLC DVP-SX2, PLC DVP-SA2, PLC Delta DVP-SE, PLC Delta DVP-SV2, PLC Delta DVP-ES, PLC Delta DVP-ES2, PLC Delta DVP-EX, PLC Delta DVP-EH2, PLC Delta DVP-EH3.

Sửa lỗi nguồn điện PLC LS/LG: Sửa mất nguồn điện PLC LS Master KH: K10H, K30H, K50H, K60H, K200H, K500H, K1000. Master K: K10S, K30S, K60S, K120S, K120S€, K200S, K300S, K100S. GK series: GK3 GK4 GK5. XGT: XGK-CPUU, XGK-CPUH, XGK-CPUA ,XGK-CPUS, XGK-CPUE, XGI Series, XGR Series. XGB, XGT Series: XBM, XBC, XEC

…và nhiều hãng PLC khác.

Chúng tôi nhận sửa PLC tất cả các hãng khác như

• PLC Mitsubishi: FX, FX0N, FX1N, FX2N, FX3U, FX3UC, FX3S, FX3G, FX5U, A, Q và các Mô đun mở rộng
• PLC Siemens: S7 200, S7 300, S7 400, s7 1500, Remote I/O ET200S, …
• PLC Yaskawa: CP9200SH CPU & Mô đun, MP920, MP930, MP9200, CP312, CP317,…
• PLC Fatek: Fbs, Fbe,…
• PLC Panasonics, PLC Nais: FP0, FP1, FPX,..

• PLC Xinje: XC1
• PLC Omron: C200H, C28H, CQM1, CPM1, TPM1, CS1G, CS1H, CJ1M, CJ1G, CJ1H,…
• PLC Yokogawa: Tất cả các dòng PLC FA-M2, FA-M3 và các Mô đun
• PLC KOYO: DL230, DL240, DL250 và các Mô đun
• PLC LS, LG: Master K10S, K20S, K80S, K120S, K200S, K300S, XGK,…

• PLC ALLEN BRADLEY ( PLC Rockwell): SLC500, Micrologix 1100, 1200, 1500…
•  Sửa PLC Schneider Twido series: TWDLCAA10DRF, TWDLCAA16DRF, TWDLCAA24DRF, TWDLCAA40DRF, TWDLCAE40DRF, TWDLCDA10DRF, TWDLCDA16DRF, TWDLCDA24DRF, TWDLCDA40DRF, TWDLCDE40DRF.
  Sửa PLC Schneider Modicon TSX Micro series: TSX3705028DR1, TSX3708056DR1, TSX3710028AR1, TSX3710028DR1, TSX3710128DR1, TSX3710128DT1, TSX3710164DTK1.
•  Sửa PLC Schneider Modicon M251 series: TM251MESE, TM251MESC.

• Sửa PLC Schneider Modicon M258 Series: TM258LD42DT, TM258LD42DT4L, TM258LF42DR, TM258LF42DT, TM258LF42DT4L, TM258LF66DT4L.
•  sửa PLC Schneider XPS MF series: XPSMF3022, XPSMF31222, XPSMF3502, XPSMF3542, XPSMF4002, XPSMF4020, XPSMF4022, XPSMF4040, XPSMF4042.
• Sửa PLC Schneider XPS MC series: XPSMC32Z, XPSMC16Z, XPSMC32ZP, XPSMC16ZC, XPSMC32ZC.
•  Sửa PLC Schneider Modicon MC80 series: BMKC8020310, BMKC8030310, BMKC8020300, BMKC8020301, BMKC8030311.

•  sửa PLC Schneider Modicon M171/M172 series: TM171ODM22R. TM172PDG42SI, TM172PDG42RI, TM172PDG28SI, TM172PDG28S, TM172PDG28RI, TM172PBG42RI, TM172PBG28RI, TM172PBG28R, TM172ODM42R, TM172ODM28R, TM172OBM42R, TM172OBM28R. TM171PDM27S, TM171PBM27R.
• sửa PLC Schneider Modicon M221 series: Modicon M221: TM221C16R, TM221CE16R, TM221C24R, TM221CE24R, TM221C40R, TM221CE40R, TM221C16T, TM221CE16T, TM221C24T, TM221CE24T, TM221C40T, TM221CE40T, TM221C16U, TM221CE16U, TM221C24U, TM221CE24U, TM221C40U, TM221CE40U.
  – Modicon M221 Book: TM221M16R, TM221M16RG, TM221ME16R, TM221ME16RG, TM221M16T, TM221M16TG, TM221ME16T, TM221ME16TG, TM221M32TK, TM221ME32TK.
• Sửa PLC Schneider Modicon M238 series: TM238 LDD24DT, TM238 LDA24DR, TM238 LFDC24DT, TM238 LFAC24DR.

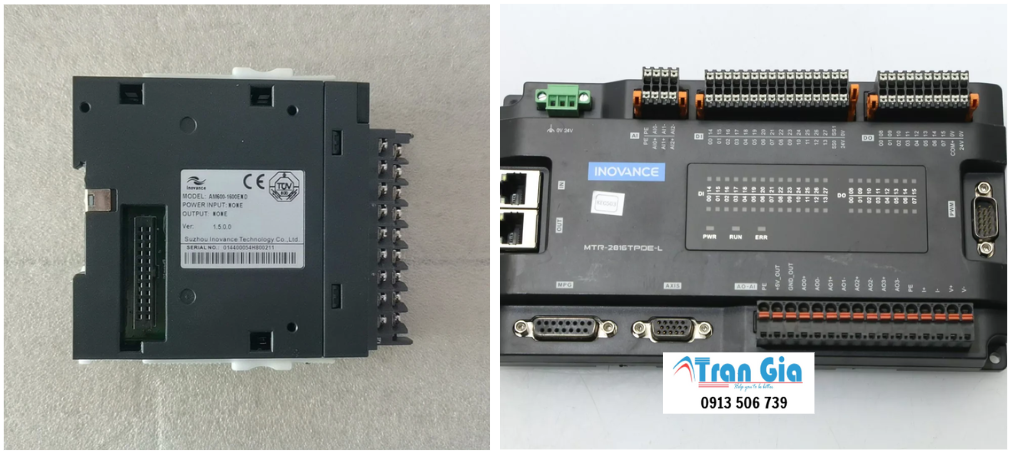

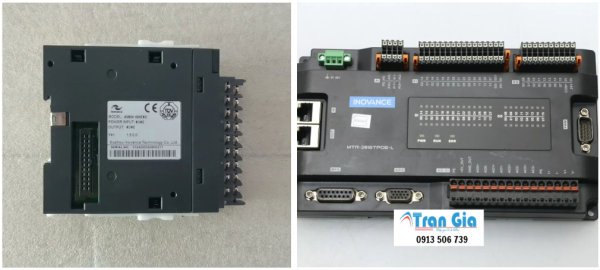

Hình ảnh PLC chúng tôi đang trong quá trình sửa chữa

Quy trình chuyên sửa chữa PLC

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Trung tâm sửa nguồn PLC uy tín với kinh nghiệm lâu năm trong nghề

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
