TRAN GIA Automation chuyên cung cấp màn hình HMI Mitsubishi chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Trung tâm sửa màn hình HMI Mitsubishi, thay thế linh kiện chính hãng . Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Các bước cần thiết kiểm tra màn hình báo lỗi

1. Ghi nhận mã lỗi:

• Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.

• Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…

2. Kiểm tra nguồn & kết nối:

• Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.

• Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.

3. Thử nạp lại chương trình:

• Tải lại file chương trình nếu nghi lỗi phần mềm.

• Đảm bảo file đúng phiên bản, tương thích với thiết bị.

4. Kiểm tra phần cứng:

• Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.

• Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.

5. Khắc phục & thay thế:

• Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.

• Làm sạch, gia cố chân socket, thay pin RTC nếu cần.

Những lỗi chúng tôi đã có kinh nghiệm sửa màn hình HMI Mitsubishi

– Sửa màn hình HMI Mitsubishi bị lỗi / hư bo nguồn, bo công suất, bo CPU.

– Sửa màn hình HMI Mitsubishi bị mất nguồn, không thể khởi động.

– Sửa màn hình HMI Mitsubishi bị nổ tụ, nổ bo mạch.

– Sửa màn hình HMI Mitsubishi bị nứt/ bể màn hình cảm ứng

– Sửa màn hình HMI Mitsubishi cảm ứng không ăn, bị đơ, không thể điều khiểnSửa màn hình HMI Mitsubishi bị lỗi màn hình LCD

– Sửa màn hình hiển thị mờ, chấm đen, hiển thị sọc

– màn hình HMI Mitsubishi bị lỗi chương trình, lỗi kết nối, nhận lập trình HMI Mitsubishi,

– Màn hình HMI Mitsubshi bị nứt, vỡ.

– Màn hình HMI bị hư nguồn hay có nguồn nhưng màn hình không hiển thị.

– Màn hình bị mất cảm ứng.

– Màn hình HMI Mitsubishi bị treo, màn hình bị đơ.

– HMI Mitsubishi không kết nối được với PLC.

– Thiết bị HMI Mitsubishi bị lỗi kết nối, hư chương trình.

– Màn hình HMI hiển thị sọc dọc.

Những bộ phận có thể hư hỏng trong quá trình sử dụng màn hình HMI Mitsubishi

Hư phần cảm ứng:

• Nhấn không ăn điểm, lệch điểm hoặc liệt hoàn toàn.

• Đây là lỗi thường gặp trên hầu hết các màn hình cảm ứng sử dụng công nghệ điện trở.

Hư phần hiển thị LCD:

• Màn hình bị loang màu, mờ, phồng rộp.

• Sọc ngang, sọc dọc hoặc vỡ LCD.

• Màn hình không hiển thị hình ảnh hoặc hình ảnh bị nhòe.

Hư phần cao áp:

• Khi bật nguồn, màn hình không sáng do bo cao áp hoặc bóng đèn nền bị hư.

• Cần kiểm tra bo cao áp và bóng LCD để thay thế.

Hư bo CPU:

• Màn hình không khởi động, hoặc lên vài giây rồi tắt.

• Có nguồn nhưng không hiển thị do lỗi chip nhớ, IC xử lý.

Hư cổng truyền thông với PLC:

• Mất kết nối với PLC, xuất hiện thông báo PLC Connection Fault.

• Nguyên nhân thường do IC truyền thông trên bo CPU hoạt động lâu năm bị hỏng, cần thay thế đúng linh kiện.

Hư phần nguồn:

• Lỗi nguồn DC cấp cho bo CPU, thường xảy ra khi màn hình sử dụng lâu năm (trên 5 năm).

• Nguyên nhân có thể do linh kiện công suất xuống cấp, chạm chập, sét đánh, hoặc cấp nhầm điện áp.

Bảng mã lỗi màn hình màn hình HMI Mitsubishi

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Model màn hình HMI Mitsubishi chúng tôi đã sửa chữa

« Màn hình HMI Mitsubishi GT27

GT2705-VTBD -GT2708-STBA-GT2710-STBA-GT2710-VTBD-GT2712-STBA-GT2708-STBDGT2710-STBD GT2710-VTWA GT2712-STBD GT2715-XTBA GT2708-VTBA GT2710-VTBA GT2710-VTWDGT2712-STWA GT2715-XTBDGT2708-VTBD GT2712-STWD

« Màn hình HMI Mitsubishi GT25

GT2508-VTBA GT2508-VTWA GT2510-VTBA GT2510-VTWA GT2512-STBA GT2508-VTBD GT2508-VTWD GT2510-VTBD GT2510-VTWD
Sửa màn hình HMI Mitsubishi GT25 Open Frame
GT2508F-VTNA GT2510F-VTNA GT2512F-STNA GT2508F-VTND GT2510F-VTND GT2512F-STNA
« Sửa màn hình HMI Mitsubishi GT23
GT2308-VTBA GT2310-VTBA, GT2308-VTBD GT2310-VTBD
« Sửa màn hình HMI Mitsubishi GT21
« Sửa màn hình HMI Mitsubishi GOT1000 series
GT1665M-VTBA GT1655-VTBD GT1675M-VTBA GT1685M-STBA GT1665M-VTBD Màn hình HMI 6.5″ GT1675M-VTBD GT1685M-STBD GT1662-VNBA GT1655HS-VTBD GT1675-VNBA Màn hình HMI 15″ GT1662-VNBD Màn hình HMI 10.4″ GT1675-VNBD GT1695M-XTBA GT1665M-STBA GT1675M-STBA GT1672-VNBA GT1695M-XTBD
GT1665M-STBD GT1675M-STBD GT1672-VNBD

« Sửa màn hình HMI Mitsubishi GT15
GT1555-VTBD GT1565-VTBA GT1575V-STBA GT1575-VNBA GT1585V-STBA  GT1555-QTBD GT1565-VTBD GT1575V-STBD GT1575-VNBD GT1585V-STBD GT1555-QSBD GT1562-VNBA GT1575-STBA GT1572-VNBA GT1585-STBA GT1555-QLBD GT1562-VNBD GT1575-STBD GT1572-VNBD GT1585-STBD GT1575-VTBA
« Sửa màn hình HMI Mitsubishi GT12
GT1265-VNBA GT1265-VNBD GT1275-VNBA GT1275-VNBD
«Sửa màn hình HMI Mitsubishi GT11  GT1150-QLBD GT1155-QTBD GT1155-QSBD GT1155HS-QSBD GT1150-QLBDQ GT1155-QTBDQ GT1155-QSBDQ GT1155HS-QLBD GT1150-QLBDA GT1155-QTBDA GT1155-QSBDA
« Sửa màn hình HMI Mitsubishi GT10
GT1020-LBD GT1020-LWD GT1030-HBD GT1030-HWD T1020-LBD2 GT1020-LWD2 GT1030-HBD2 GT1030-HWD2
GT1020-LBDW GT1020-LWDW GT1030-HBDW GT1030-HWDW GT1020-LBDW2 GT1020-LWDW2 GT1030-HBDW2 GT1030-HWDW2 GT1020-LBL GT1020-LWL GT1030-HBL GT1030-HWL GT1020-LBLW GT1020-LWLW GT1030-HBLW GT1030-HWLW
GT1045-QSBD GT1055-QSBD GT1045-QBBD GT1055-QBBD Các model màn hình HMI Mitsubishi GOT Simple GS21 series
>> Sửa màn hình HMI Mitsubishi A900GOT series

Các dòng màn hình HMI Mitsubishi A900GOT:
>> Sửa màn hình HMI Mitsubishi A985GOT-V
A985GOT-TBA-V A985GOT-TBD-V A985GOT-TBA-V-EU

« Sửa màn hình HMI Mitsubishi A985GOT
A985GOT-TBA A985GOT-TBD A985GOT-TBA-EU
« Sửa màn hình HMI Mitsubishi A975GOT
A975GOT-TBA A975GOT-TBA-B A975GOT-TBA-EU A975GOT-TBD A975GOT-TBD-B A970GOT-TBA A970GOT-SBA A970GOT-SBA-EU A970GOT-LBA A970GOT-TBD A970GOT-SBD A970GOT-TBA-EU A970GOT-LBD A970GOT-TBA-B A970GOT-LBA-EU A970GOT-TBD-B A960GOT-EBA A960GOT-EBD A960GOT-EBA-EU A956WGOT-TBD
« Sửa màn hình HMI Mitsubishi A950GOT 6 inch A950GOT-SBD A950GOT-TBD A950GOT-SBD-M3 A950GOT-TBD-M3
A950GOT-SBD-B A950GOT-LBD A950GOT-SBD-M3-B A950GOT-LBD-M3

« Sửa màn hình HMI Mitsubishi A951GOT 6 inch
Màn hình HMI 6 inch A951GOT-TBD A951GOT-LBD
A951GOT-SBD A951GOT-TBD-M3 A951GOT-LBD-M3 A951GOT-SBD-B A951GOT-QSBD A951GOT-QLBD A951GOT-SBD-M3 A951GOT-QSBD-B A951GOT-QLBD-M3 A951GOT-SBD-M3-B A951GOT-QSBD-M3 A951GOT-QTBD A951GOT-QSBD-M3-B A951GOT-QTBD-M3
« Sửa màn hình HMI Mitsubishi A953GOT 6 inch
A953GOT-TBD A953GOT-SBD A953GOT-SBD-B A953GOT-LBD A953GOT-TBD-M3 A953GOT-SBD-M3 A953GOT-SBD-M3-B A953GOT-LBD-M3

« Sửa màn hình HMI Mitsubishi A956GOT 6 inch
A956GOT-TBD A956GOT-SBD A956GOT-SBD-B A956GOT-LBD A956GOT-TBD-M3 A956GOT-SBD-M3-B A956GOT-LBD-M3
Sửa màn hình HMI Mitsubishi F900GOT series
F920GOT-BBD-K-E F920GOT-BBD5-K-E F920GOT-BBD-K-C F920GOT-BBD5-K-C
« Sửa màn hình HMI Mitsubishi F930GOT 4 inch
F930GOT-BWD-E F930GOT-BBD-K-E F930GOT-BWD-C F930GOT-BWD-T
« Sửa màn hình HMI Mitsubishi F930GOT with Keypad
F930GOT-BBD-K-E F930GOT-BBD-K-C
« Sửa màn hình HMI Mitsubishi F940GOT 6 inch, F940WGOT 7 inch
F940GOT-SWD-E F940GOT-LWD-E F940WGOT-TWD-E F940WGOT-TWD-C
« Sửa màn hình HMI Mitsubishi F940 Handy Series (RH model)
F940GOT-SBD-RH-E F943GOT-SBD-RH-E F940GOT-LBD-RH-E F943GOT-LBD-RH-E
« Sửa màn hình HMI Mitsubishi F940 Handy Series
F940GOT-SBD-H-E F943GOT-SBD-H-E F940GOT-LBD-H-E F943GOT-LBD-H-E
E1010 E1022 E1041 E1060 E1062 E1070 E1100 E1151 E1012 E1032 E1043 E1061 E1063 E1071 E1101

Chúng tôi nhận sửa đa dang dạng các hãng HMI

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

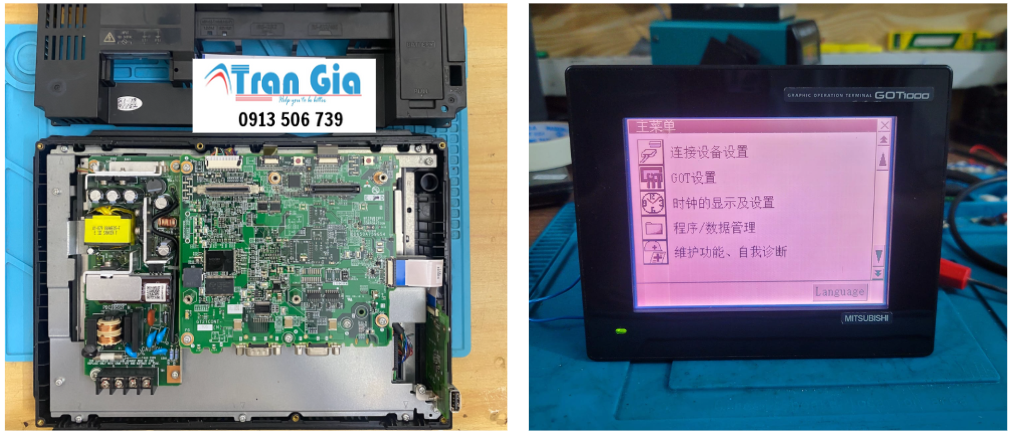

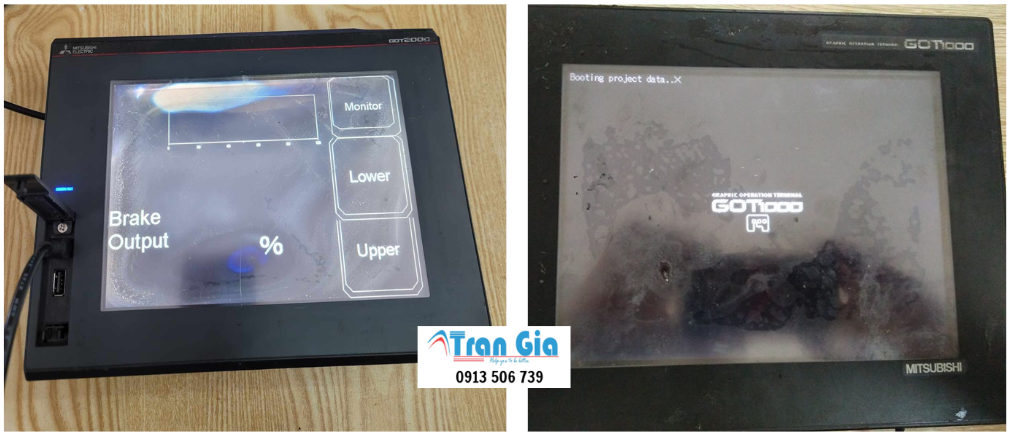

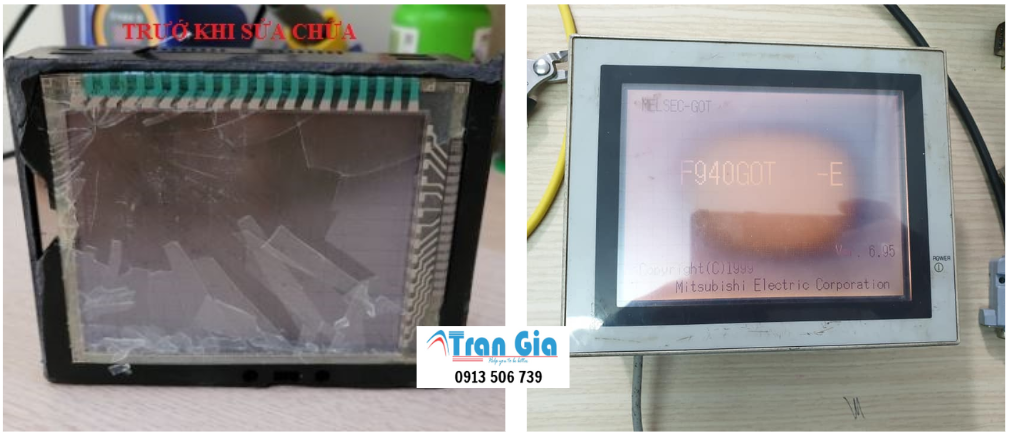

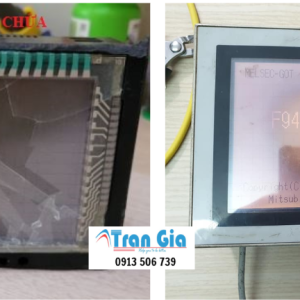

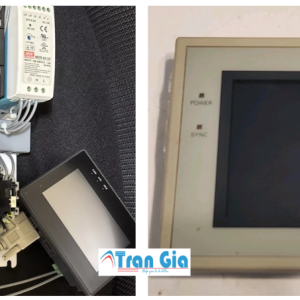

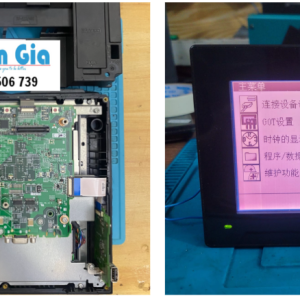

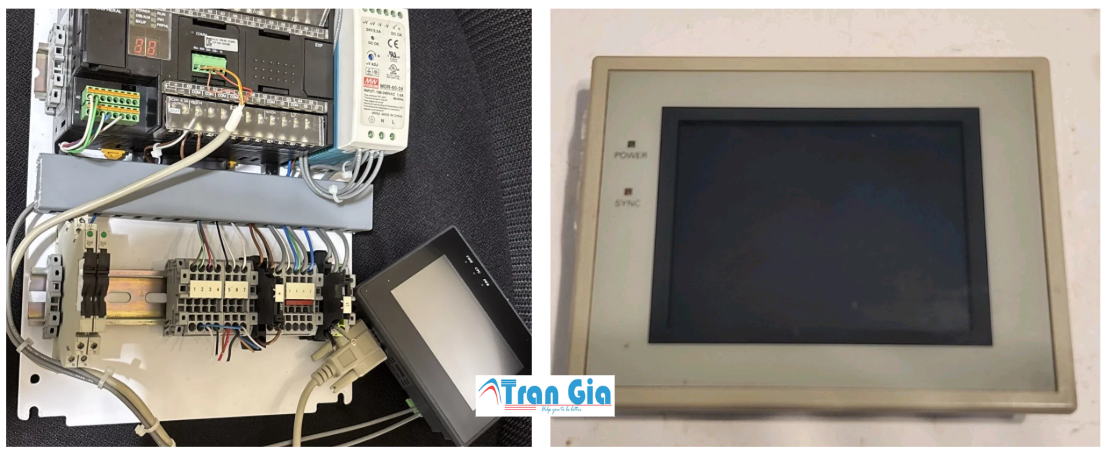

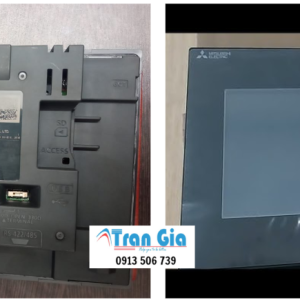

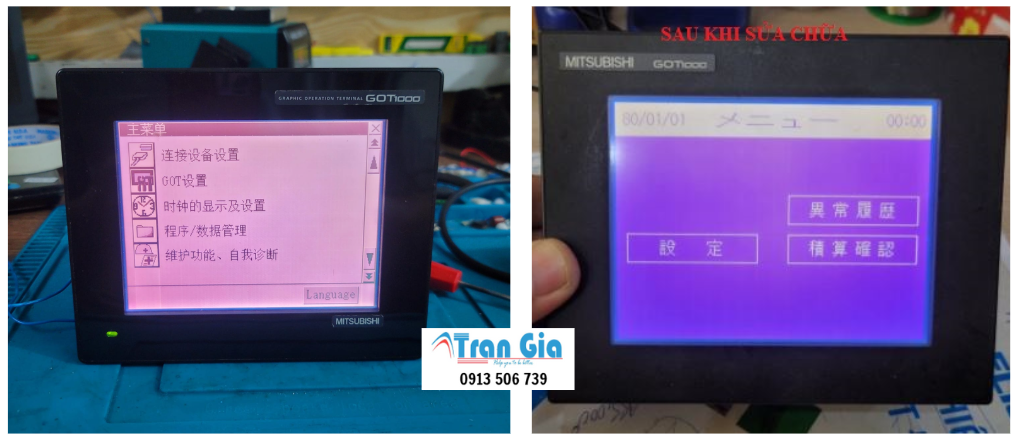

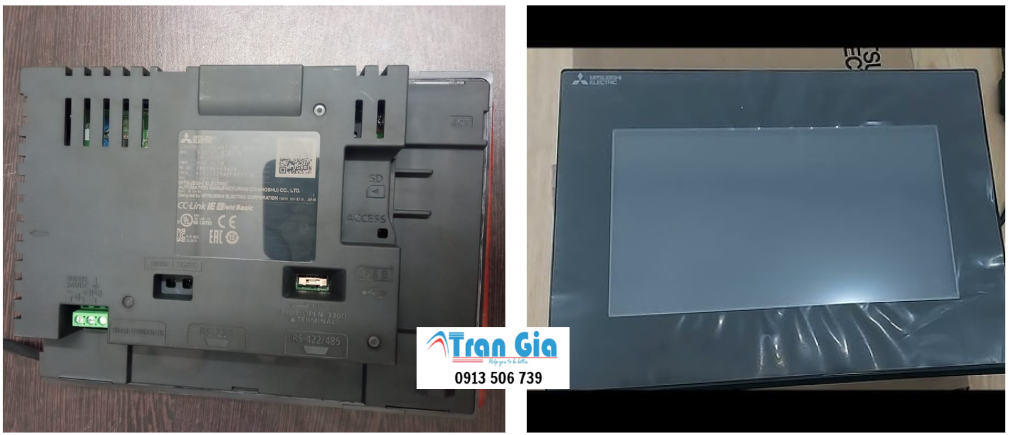

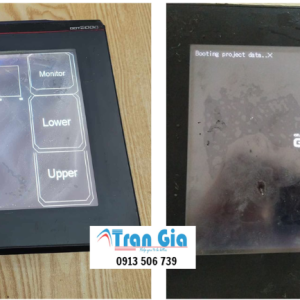

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA trung tâm sửa màn hình HMI Mitsubishi, thay thế linh kiện chính hãng

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI  toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa màn hình HMI tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
