TRAN GIA Automation chuyên cung cấp màn hình HMI DOP-A/AS chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Trung tâm sửa màn hình HMI DOP-A/AS, chuyên sửa màn hình HMI Delta Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Các bước cần thiết kiểm tra màn hình báo lỗi

1. Ghi nhận mã lỗi:

• Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.

• Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…

2. Kiểm tra nguồn & kết nối:

• Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.

• Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.

3. Thử nạp lại chương trình:

• Tải lại file chương trình nếu nghi lỗi phần mềm.

• Đảm bảo file đúng phiên bản, tương thích với thiết bị.

4. Kiểm tra phần cứng:

• Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.

• Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.

5. Khắc phục & thay thế:

• Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.

• Làm sạch, gia cố chân socket, thay pin RTC nếu cần.

Những hư hỏng thường gặp trên màn hình HMI DOP-A/AS

• Hư bo nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới  vì phương án này chắc chắn giá sẽ rẻ hơn.

•  Hư bo CPU

Bo CPU  là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,…  nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này trên Proface các dòng GP2000 trở về trước đơn giản hơn nhiều so với  các thế hệ GP3000, GP4000 sau này. Bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn,  khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng, và các KIT test của hãng… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

• Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi,  do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc  chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài  dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản,  Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.

• Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI  là bộ phận thường xuyên xảy ra hư hỏng.  Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ,  phồng rộp, sọc ngang màn hình, sọc dọc màn hình,  màn hình không hiển thị được, màn hình bị nhòe,… Đặc biệt nhiều trên các mã hàng GP37W2, GP2301-SC11, SC41, GP2501-SC11, GP2501-SC41, GP2500-SC11, GP2500-SC41, GP2501-LG41,GP2500-LG41 … do chúng sử dụng LCD STN có nhiệt độ trên tấm Panel cao hơn dạng LED và TFT.

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu  thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất,  hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

• Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

• Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới.  các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Các dòng màn hình HMI DOP-A/AS chúng tôi nhận sửa chữa

HMI Delta DOP-A Series

• DOP-A57GSTD

• DOP-A57GSTD1

• DOP-A57THTD

• DOP-A87GSTD

• DOP-A87THTD

• DOP-A107SSTD

• DOP-A107THTD

HMI Delta DOP-AS Series

• DOP-AS35BSTD

• DOP-AS37BSTD

• DOP-AS38BSTD

• DOP-AS57BSTD

• DOP-AS57THTD

• DOP-AS87BSTD

• DOP-AS87THTD

Bảng mã lỗi màn hình HMI DOP-A/AS

Mã lỗi / Thông báo	Nguyên nhân	Cách xử lý chi tiết
PLC No Response / PLC Not Connected	HMI không giao tiếp được với PLC (mất kết nối, sai địa chỉ, sai cổng COM)	Kiểm tra cáp, chọn đúng COM1/COM2, giao thức, baudrate, và wiring RS232/RS485
COM Port Error	Lỗi cổng truyền thông vật lý hoặc cài đặt không khớp	Kiểm tra dây nối, chọn đúng chuẩn RS232/RS485, kiểm tra chân kết nối và địa chỉ thiết bị
Project File Not Found	HMI không tìm thấy file chương trình	Nạp lại file project qua DOPSoft hoặc USB, đảm bảo file đúng định dạng
Invalid Project File	File chương trình bị lỗi, không tương thích với firmware hiện tại	Rebuild file trên DOPSoft đúng phiên bản firmware rồi nạp lại
Illegal Device Address	Truy cập vùng địa chỉ không hợp lệ trên PLC	Kiểm tra lại cấu hình địa chỉ Dxxx, Mxxx, Txxx… trong project
Unsupported Device Type	Cấu hình sai model PLC trong phần mềm	Chọn đúng loại PLC Delta (DVP, SX, ES2…) trong Communication Setting của DOPSoft
Flash Memory Write Error	Lỗi khi ghi dữ liệu vào bộ nhớ trong	Nạp lại firmware hoặc thay main nếu bộ nhớ flash hư
System Reserved Memory Error	Bộ nhớ hệ thống bị lỗi, không thể truy cập	Thử reset, nếu không được thì cập nhật lại hệ điều hành bằng Firmware Upgrade Tool
Touch Panel Calibration Required	Màn hình yêu cầu hiệu chuẩn cảm ứng	Nhấn giữ góc trên trái khi khởi động để vào chế độ hiệu chuẩn
Screen Freeze / Đơ cảm ứng	Lỗi ứng dụng hoặc hỏng cảm ứng	Reset lại, nếu không khắc phục được thì kiểm tra tấm cảm ứng và hiệu chuẩn lại
Backlight Off / Màn hình tối	Đèn nền không hoạt động hoặc LCD lỗi	Kiểm tra đèn nền, nguồn đèn, thay panel LCD nếu cần
System Error / Reboot Loop	Lỗi hệ điều hành hoặc bộ nhớ gây khởi động lại liên tục	Nạp lại firmware, nếu không được → kiểm tra phần cứng (flash, IC)
Invalid Font Library	File font bị lỗi hoặc không hỗ trợ trong project	Chọn lại font mặc định của Delta trong DOPSoft
Data Format Error	Dữ liệu đọc từ PLC sai định dạng hoặc sai kiểu	Kiểm tra kiểu dữ liệu (Bit, Word, Float…) trong cài đặt màn hình và PLC
Password Error / Wrong Password	Nhập sai mật khẩu truy cập	Kiểm tra lại mật khẩu trên DOPSoft hoặc nạp project mới nếu quên mật khẩu
No Valid Boot Project	Không tìm thấy project mặc định khi khởi động	Nạp lại project và chọn “Set as Boot Project” khi download qua DOPSoft
RTC Clock Error	Lỗi đồng hồ thời gian thực (pin nuôi RTC yếu hoặc mất)	Thay pin CMOS nếu có, cài lại ngày giờ khi khởi động
USB Device Not Recognized	USB bị lỗi hoặc không đúng định dạng	Dùng USB ≤ 8GB, định dạng FAT32, đặt tên file ngắn gọn không dấu cách
Download Failed – Communication Error	Lỗi truyền thông khi nạp chương trình	Kiểm tra driver USB, cáp nạp, tốc độ baudrate và cổng COM trong DOPSoft
Firmware Mismatch	Firmware không tương thích với model hoặc sai phiên bản	Kiểm tra đúng file firmware cho model DOP-B07S411 trước khi nạp

Trung tâm sửa màn hình HMI DOP-A/AS linh kiện chính hãng

Sửa Màn hình HMI bị hư hỏng cảm ứng.

Sửa Màn hình HMI bị liệt cảm ứng (một số điểm)

Sửa Màn hình HMI bị loạn cảm ứng (nhảy loạn xạ hay tự chạy)

Sửa Màn hình HMI bị không lên nguồn (hư hỏng phần cứng)

Sửa Màn hình cảm ứng bị nứt, vỡ.

Sửa Màn hình cảm ứng HMI hiển thị mờ.

Sửa Màn hình cảm ứng HMI hiển thị bị chấm đen.

Sửa Màn hình cảm ứng HMI bị hiển thị sọc.

Sửa Màn hình cảm ứng HMI không hiển thị, không sáng.

Sửa Màn hình HMI bị treo (bị đơ), không thể cảm ứng.

Sửa Màn hình cảm ứng HMI chạm không ăn.

Sửa Màn hình HMI Delta bị lỗi cao áp.

Sửa Màn hình HMI Delta bị lỗi không kết nối được với PLC.

Sửa Màn hình HMI Delta bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu.

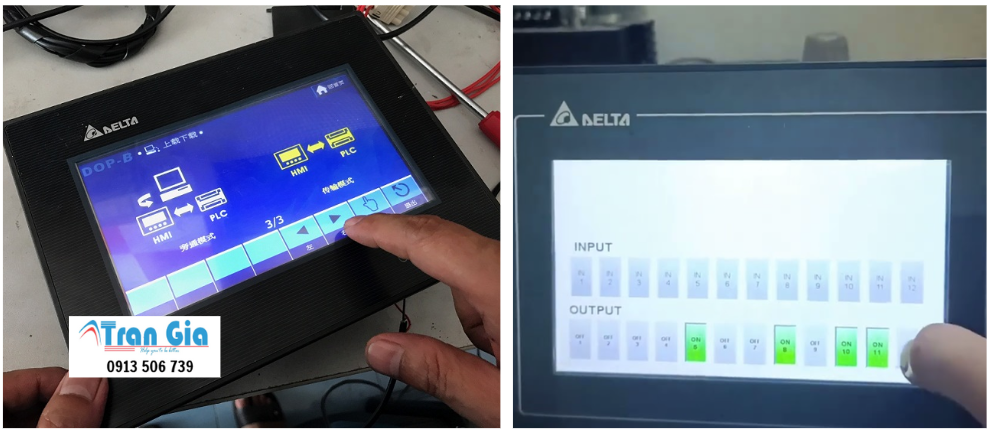

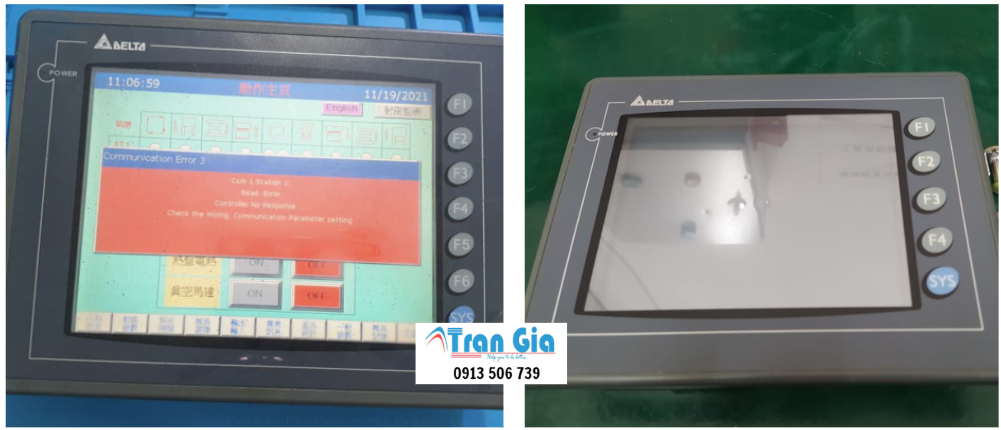

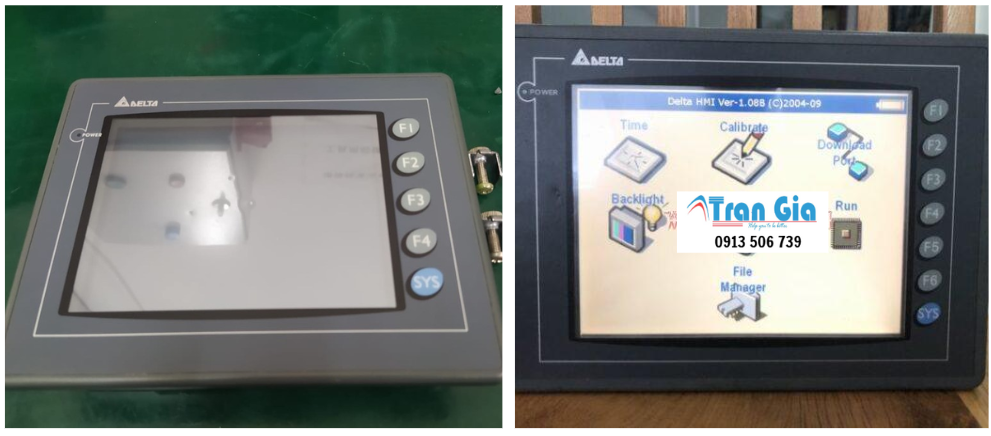

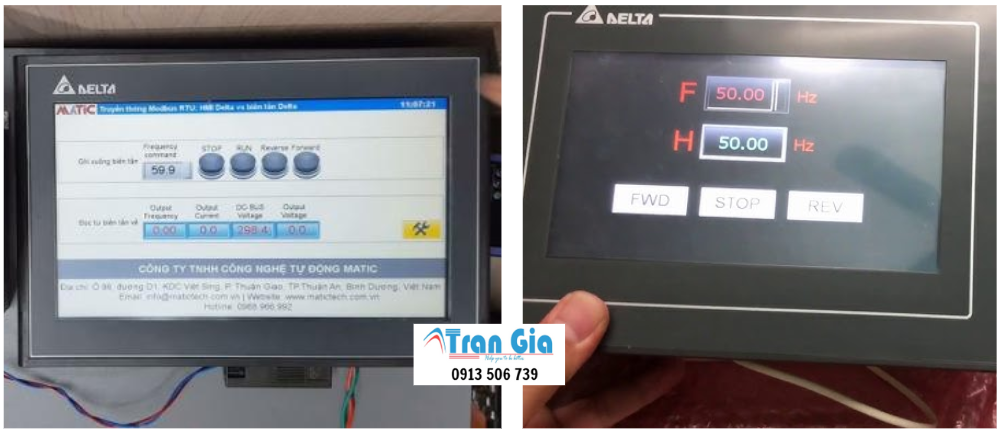

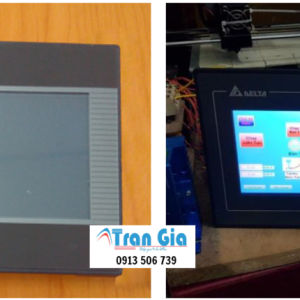

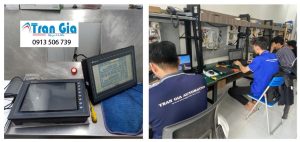

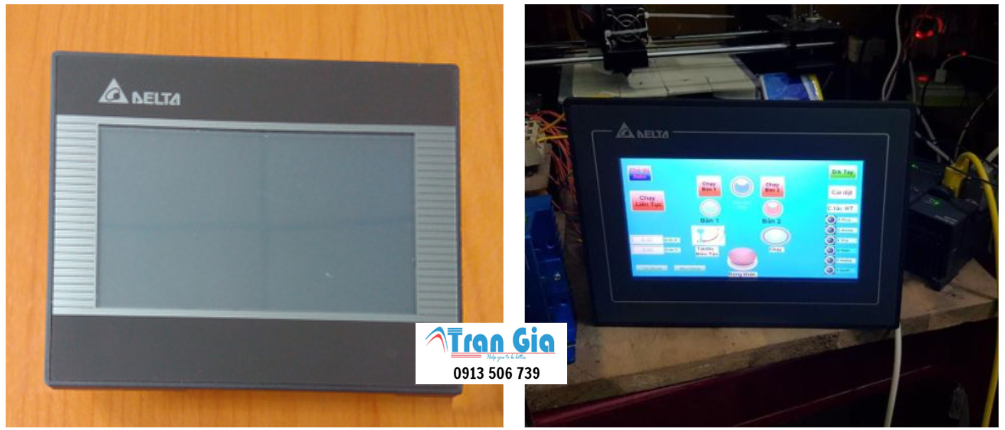

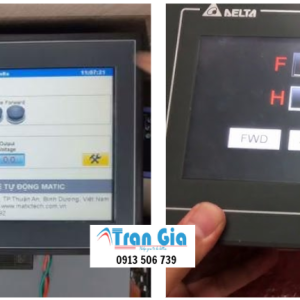

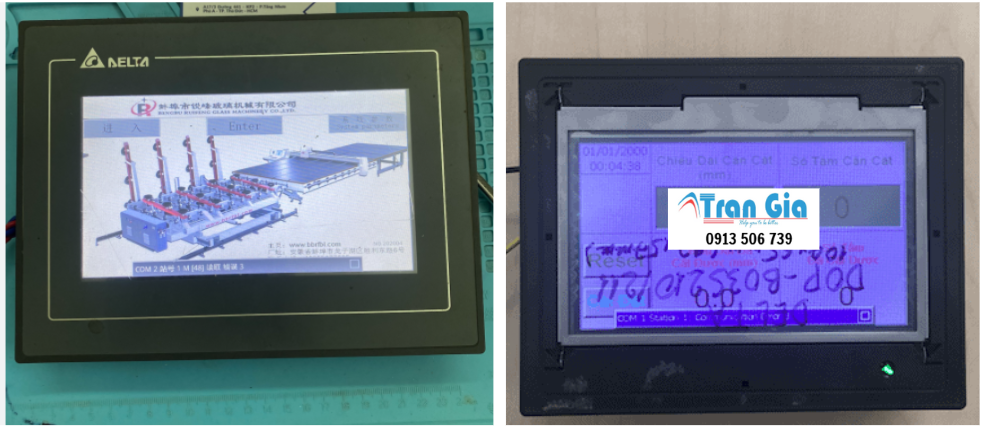

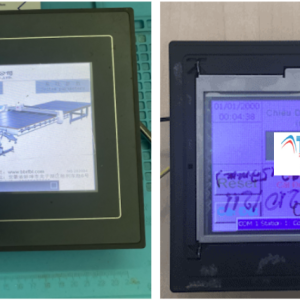

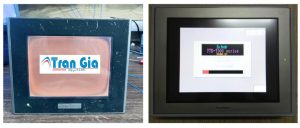

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
