TRAN GIA Automation chuyên cung cấp màn hình Wecon chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Trung tâm sửa màn hình cảm ứng Wecon 4.3 inch lỗi hiển thị loang mờ, linh kiện tốt, giá rẻ. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)
• Mạch cấp nguồn (Power board)
• Mạch xử lý tín hiệu cảm ứng, hiển thị
• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Một số lỗi và hướng khắc phục màn hình HMI Wecon

1. Màn hình không hiển thị

Nguyên nhân:

• Nguồn điện không ổn định hoặc không cung cấp đủ điện áp.
• Cáp kết nối màn hình với hệ thống PLC bị lỏng hoặc hỏng.
• Màn hình bị hỏng phần cứng như đứt mạch hoặc lỗi bảng điều khiển.

Hướng khắc phục:

• Kiểm tra nguồn điện: Đảm bảo rằng màn hình được cung cấp đủ điện áp (thường là 24V DC hoặc 12V DC).
• Kiểm tra kết nối cáp: Đảm bảo các cáp nối màn hình với PLC hoặc các thiết bị điều khiển được kết nối chắc chắn.
• Khởi động lại thiết bị: Thử tắt và bật lại màn hình để kiểm tra liệu có khắc phục được tình trạng không hiển thị.
• Thay thế phần cứng nếu cần thiết: Nếu màn hình bị hỏng phần cứng, cần thay thế hoặc sửa chữa các bộ phận hỏng.

2. Màn hình bị nhòe, mờ hoặc không rõ ràng

Nguyên nhân:

• Độ sáng hoặc độ tương phản màn hình không phù hợp.
• Môi trường xung quanh quá sáng hoặc quá tối, làm giảm khả năng quan sát màn hình.
• Màn hình bị lỗi cảm ứng hoặc phần mềm điều khiển không chính xác.

Hướng khắc phục:

• Điều chỉnh độ sáng và độ tương phản: Sử dụng menu thiết lập để điều chỉnh độ sáng và độ tương phản cho phù hợp.
• Kiểm tra môi trường hoạt động: Đảm bảo ánh sáng xung quanh không quá mạnh hoặc quá yếu, đặc biệt trong các môi trường công nghiệp có ánh sáng mạnh.
• Cập nhật phần mềm điều khiển: Đảm bảo rằng phần mềm điều khiển HMI (như Wecon Studio) được cập nhật lên phiên bản mới nhất.
• Khôi phục cài đặt mặc định: Nếu màn hình vẫn mờ, thử khôi phục cài đặt mặc định của màn hình từ menu hệ thống.

3. Cảm ứng không hoạt động

Nguyên nhân:

• Màn hình cảm ứng bị bám bụi hoặc bẩn.
• Lỗi phần mềm hoặc cấu hình sai.
• Màn hình cảm ứng bị hỏng do va đập hoặc sự cố kỹ thuật.

Hướng khắc phục:

• Vệ sinh màn hình: Lau chùi màn hình bằng khăn mềm và khô để loại bỏ bụi bẩn và dấu vân tay trên bề mặt màn hình.
• Kiểm tra cấu hình: Đảm bảo rằng màn hình cảm ứng đã được cấu hình đúng trong phần mềm lập trình và không bị vô hiệu hóa.
• Khởi động lại thiết bị: Khởi động lại màn hình HMI để khôi phục các chức năng cảm ứng.
• Thay thế màn hình cảm ứng: Nếu màn hình cảm ứng vẫn không hoạt động sau khi khôi phục cài đặt và vệ sinh, có thể cần thay thế cảm ứng bị hỏng.

4. Lỗi giao tiếp giữa HMI và PLC

Nguyên nhân:

• Cấu hình giao tiếp sai hoặc sự cố kết nối cáp giữa HMI và PLC.
• Lỗi phần mềm hoặc giao thức truyền thông không tương thích.

Hướng khắc phục:

• Kiểm tra lại cấu hình giao tiếp: Đảm bảo rằng các thiết lập giao tiếp giữa HMI và PLC là chính xác (các cổng COM, giao thức truyền thông như Modbus, Profibus, Ethernet, v.v.).
• Kiểm tra kết nối vật lý: Kiểm tra các kết nối cáp RS-232, RS-485, hoặc Ethernet để đảm bảo không có kết nối lỏng hoặc bị hỏng.
• Sử dụng phần mềm Wecon Studio: Cập nhật hoặc kiểm tra lại các tham số giao tiếp trong phần mềm lập trình Wecon Studio để đảm bảo tính tương thích.

5. Màn hình bị treo hoặc lỗi phần mềm

Nguyên nhân:

• Lỗi hệ điều hành hoặc phần mềm không tương thích.
• Quá tải phần mềm do chạy nhiều ứng dụng đồng thời.
• Sự cố phần cứng, như bộ nhớ không đủ.

Hướng khắc phục:

• Khởi động lại màn hình HMI: Tắt màn hình, đợi vài phút rồi bật lại để hệ thống khởi động lại.
• Cập nhật phần mềm và firmware: Cập nhật phần mềm Wecon Studio và hệ điều hành của màn hình HMI lên phiên bản mới nhất.
• Tối ưu hóa ứng dụng: Kiểm tra lại các ứng dụng chạy trên màn hình và tối ưu hóa các chương trình để giảm tải bộ nhớ.
• Khôi phục cài đặt mặc định: Nếu lỗi vẫn tiếp diễn, thử khôi phục cài đặt mặc định của màn hình.

6. Màn hình bị lỗi hiển thị màu sắc

Nguyên nhân:

• Lỗi phần cứng ở màn hình LCD hoặc tấm cảm ứng bị lỗi.
• Thiết lập màu sắc hoặc độ tương phản sai.

Hướng khắc phục:

• Điều chỉnh cài đặt màu sắc: Vào menu cài đặt để kiểm tra và điều chỉnh độ sáng, độ tương phản và màu sắc cho phù hợp.
• Kiểm tra phần cứng: Nếu vấn đề vẫn không được khắc phục, có thể màn hình LCD bị lỗi và cần thay thế.

Hướng dẫn cách sửa màn hình cảm ứng Wecon 4.3 inch lỗi hiển thị loang mờ

 Nguyên nhân

1. Tấm LCD bị xuống cấp

   • Sau một thời gian sử dụng, tinh thể lỏng trong LCD bị hỏng dần → hiển thị loang màu, mờ, ám bóng.

2. Đèn nền (Backlight) bị hỏng hoặc yếu sáng

   • Khi đèn nền LED yếu đi, hình ảnh hiển thị không đều, có chỗ sáng chỗ tối.

3. Cáp tín hiệu LCD (FFC cable) lỏng hoặc oxy hóa

   • Cáp nối mainboard với LCD lâu ngày bị bẩn, lỏng, oxy hóa → truyền tín hiệu không ổn định.

4. Nguồn cấp hoặc IC Driver lỗi

   • Mạch cung cấp điện áp cho LCD (3.3V/5V/12V) không đủ hoặc IC điều khiển LCD hỏng → gây loang mờ.

5. Môi trường sử dụng khắc nghiệt

   • Làm việc trong môi trường bụi, ẩm hoặc nhiệt độ cao khiến linh kiện nhanh hỏng.

 Các bước kiểm tra và sửa chữa

1. Kiểm tra phần mềm trước

   • Đảm bảo không phải lỗi chương trình. Thử nạp lại file HMI (project) vào màn hình Wecon bằng phần mềm PIStudio.

2. Vệ sinh và kiểm tra cáp kết nối

   • Tháo màn hình, kiểm tra cáp tín hiệu LCD.

   • Dùng dung dịch vệ sinh mạch để làm sạch, sau đó cắm chắc lại.

   • Nếu cáp hỏng → thay cáp mới.

3. Kiểm tra đèn nền LCD

   • Quan sát xem màn hình có hiện tượng sáng yếu hoặc nhấp nháy.

   • Nếu hỏng → thay LED backlight hoặc cả cụm LCD.

4. Đo kiểm nguồn LCD

   • Dùng đồng hồ đo kiểm tra điện áp cấp cho LCD (thường là 3.3V hoặc 5V).

   • Nếu điện áp sai → sửa mạch nguồn hoặc thay IC nguồn.

5. Thay thế LCD mới nếu cần

   • Nếu LCD bị loang nặng, ám màu toàn màn hình → bắt buộc thay LCD 4.3 inch đúng chủng loại cho Wecon.

Chuyên sửa màn hình HMI Wecon 4.3 inch lỗi hiển thị loang mờ

Chúng tôi chuyên sửa màn hình cảm ứng Wecon 4.3 inch với các lỗi thường gặp như:

– màn hình cảm ứng Wecon 4.3 inch Lỗi vỡ nứt cảm ứng màn hình , cảm ứng kém nhạy, hoặc mất hẳn chức năng cảm ứng

– màn hình cảm ứng Wecon 4.3 inch Lỗi màn hình không khởi động, hiển thị tối đen, trắng xóa hoặc một màu xanh …

– màn hình cảm ứng Wecon 4.3 inch Lỗi truyền thông, lỗi không kết nối PLC…

– màn hình cảm ứng Wecon 4.3 inch Lỗi màn hình bị kẻ sọc, loang mờ không thấy rõ, không lên đèn nền

Đối với những màn hình HMI Wecon 4.3 inch bị loang mờ, chúng tôi sẽ xử lý trên chính LCD cũ của màn hình

Ưu điểm của phương án này so với việc phải thay mới phần hiển thị LCD:

• Tiết kiệm thời gian, sớm đưa màn hình để phục vụ sản xuất (thời gian sửa chữa và test chỉ là 1-2 tiếng so với việc đặt hàng LCD mới nếu không có sẵn hàng),
• Tiết kiệm kinh kế
• Chất lượng hiển thị sau sửa chữa được cải thiện rõ rệt, thông số rõ nét

Màn hình HMI Wecon cần sửa chữa khi gặp một số lỗi sau

• Màn hình HMI Wecon bị hư hỏng cảm ứng.
• Màn hình cảm ứng HMI Wecon hiển thị mờ.
• Màn hình HMI Wecon bị liệt cảm ứng (một số điểm)
• Màn hình HMI Wecon bị loạn cảm ứng (nhảy loạn xạ hay tự chạy)
• Màn hình HMI Wecon bị không lên nguồn (hư hỏng phần cứng)
• Màn hình cảm ứng bị nứt, vỡ.
• Màn hình cảm ứng HMI Wecon hiển thị bị chấm đen.
• Màn hình cảm ứng HMI Wecon bị hiển thị sọc.
• Màn hình cảm ứng HMI Wecon không hiển thị, không sáng.
• Màn hình HMI Wecon bị treo (bị đơ), không thể cảm ứng.
• Màn hình cảm ứng HMI Wecon chạm không ăn.
• Màn hình HMI Wecon bị lỗi cao áp.
• Màn hình HMI Wecon bị lỗi không kết nối được với PLC.
• Màn hình HMI Wecon bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu.
• Sữa chữa màn hình HMI Wecon Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
• Sữa chữa màn hình HMI Wecon bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
• Sữa chữa màn hình HMI Wecon không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
• Sữa chữa màn hình HMI Wecon  lỗi hư IC chính.
• Sữa chữa màn hình HMI Wecon lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Các dòng màn hình  HMI WECON MÀ mà TRAN GIA chúng tôi đã sửa thành công

Sữa chữa lỗi Màn hình cảm ứng HMI Wecon 3.5”PI3035ie

Sữa chữa lỗi Màn hình cảm ứng HMI Wecon 4.3” PI3043ie

Sữa chữa lỗi Màn mình cảm ứng HMI Wecon 4.3” PI3043ieS-N

Sữa chữa lỗi Màn hình cảm ứng HMI Wecon 7” PI3070ie

Sữa chữa lỗi Màn hình cảm ứng HMI Wecon 10.2” PI3102ie

Sữa chữa lỗi Màn hình cảm ứng HMI Wecon 7” PI3070i

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

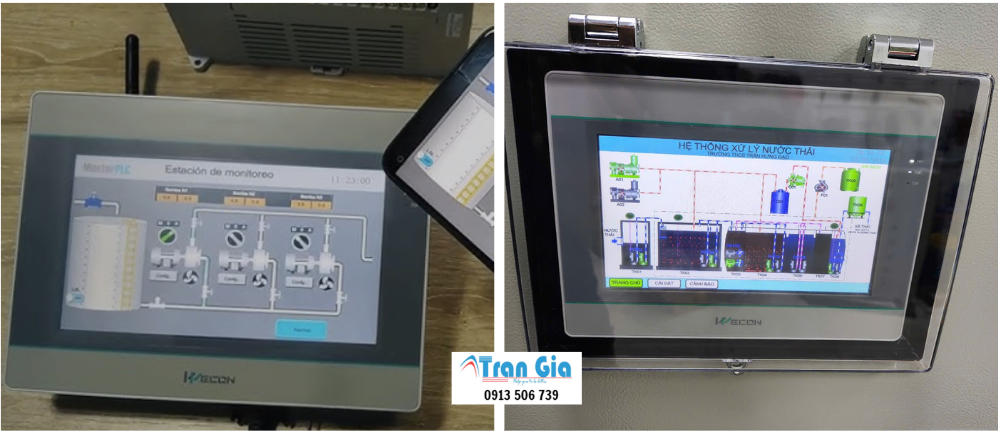

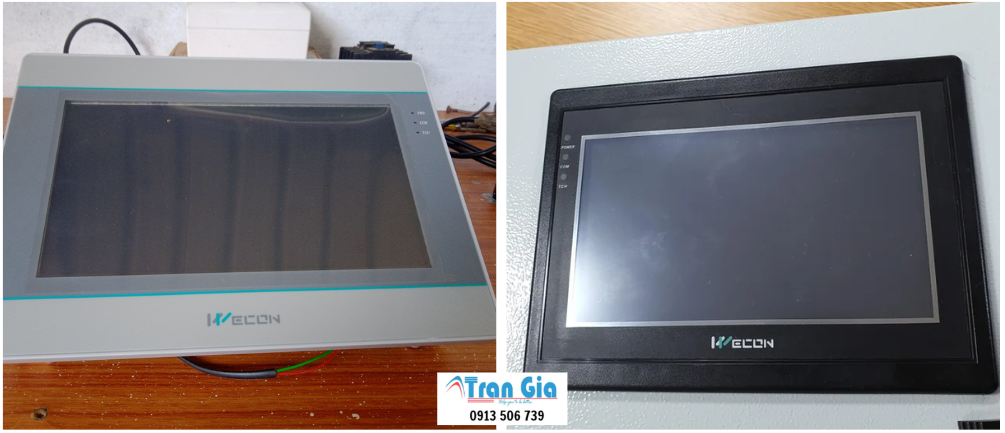

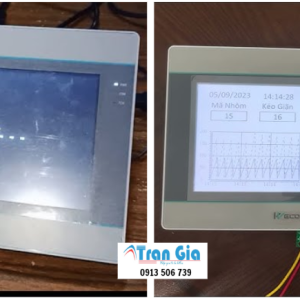

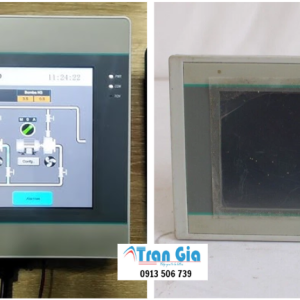

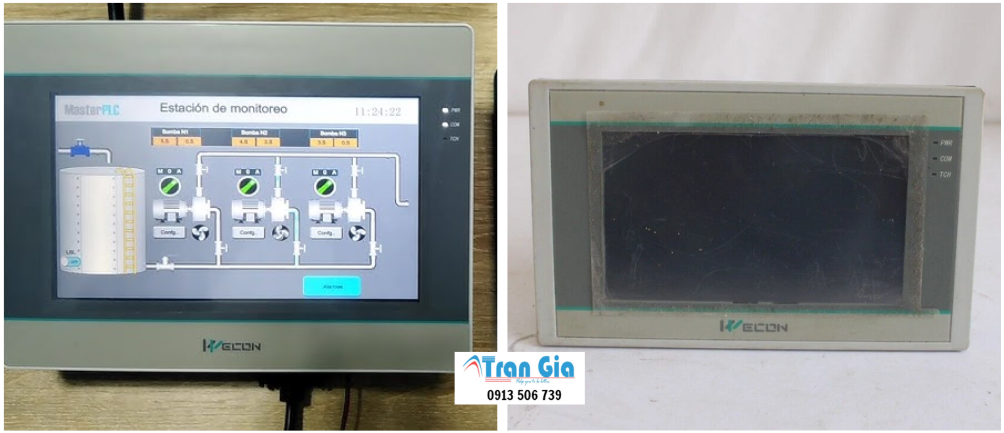

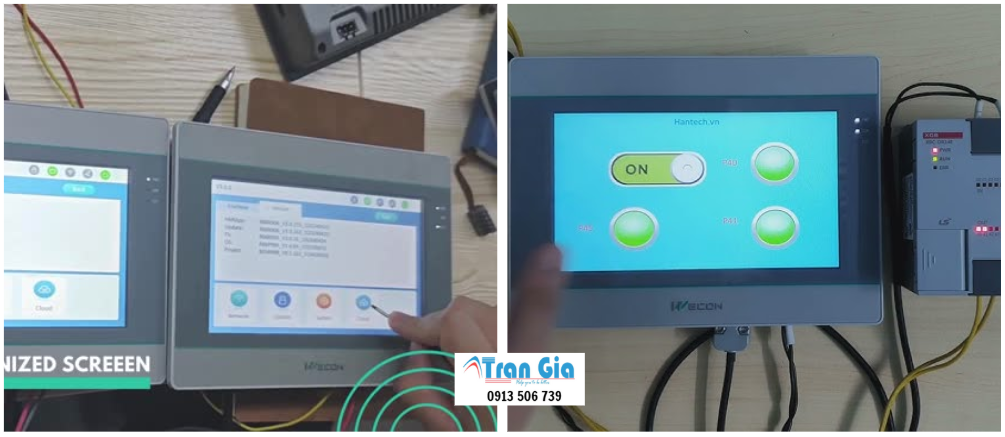

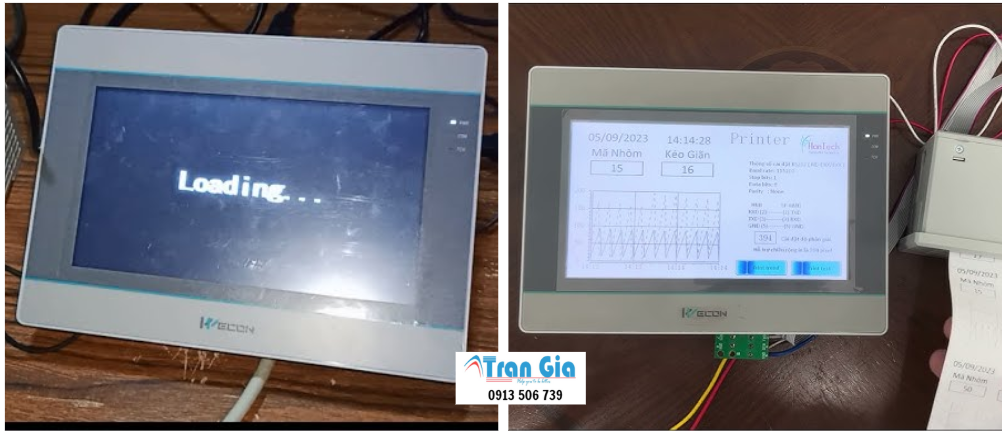

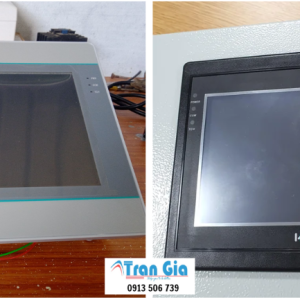

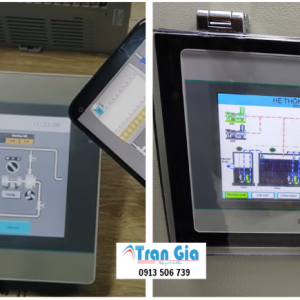

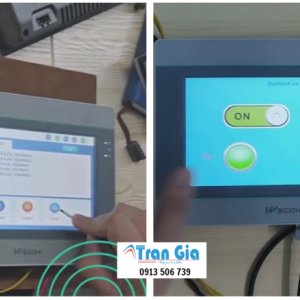

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
