TRAN GIA Automation chuyên cung cấp màn hình HMI Touchwin chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Trung tâm sửa màn hình cảm ứng Touchwin bảo hành dài hạn lên đến 6 tháng Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Những lỗi chúng tôi có kinh nghiệm sửa chữa màn hình Touchwin

Sửa chữa màn hình HMI Touchwin Hư hỏng cảm ứng: Vỡ cảm ứng, Cảm ứng không ăn một số điểm hoặc liệt hẳn, Cảm ứng lệch điểm

Sửa chữa màn hình HMI Touchwin Hư hỏng phần hiển thị LCD: Loang, mờ LCD, Sọc màn hình: Sọc ngang, sọc dọc, Phồng rộp tấm LCD,…

Sửa chữa màn hình HMI Touchwin Hư nguồn: Không lên nguồn, không lên đèn màn hình, không khởi động được, nổ cầu chì, nổ công suất

Sửa chữa màn hình HMI Touchwin Hư CPU: Không boot được, không có tiếng kêu của màn hình khi khởi động, trắng màn hình,…

Sửa chữa màn hình HMI Touchwin Hư truyền thông: Không vào được trang giao diện, mất kết nối PLC Connection Fail,…

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI Kinco

Tấm cảm ứng, mặt cảm ứng màn hình HMI Touchwin : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch

Tấm LCD, mặt hiển thị LCD màn hình HMI Touchwin : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…

Board CPU màn hình HMI Touchwin : Bo CPU hầu hết các dòng màn hình

Board truyền thông màn hình HMI Touchwin : Các Bo truyền thông và IC truyền thông

Board nguồn màn hình HMI Touchwin : Tất cả các dòng kể cả IPC

Board cao áp màn hình HMI Touchwin : Tất cả các dòng

Bóng cao áp màn hình HMI Touchwin: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch

Board kết nối truyền thông: CAN bus, Profibus, ….

Cáp lập trình: USB, RS232, Ethernet

Nguyên nhân và cách khắc phục màn hình Touchwin hư hỏng

1️⃣ Màn hình Touchwin mất nguồn, không lên

Nguyên nhân:

• Nguồn cấp không ổn định, điện áp thấp, dây nguồn lỏng hoặc đứt.

• Hỏng bo nguồn (tụ, IC nguồn cháy).

• Cầu chì bảo vệ hoặc linh kiện công suất cháy.

Cách khắc phục:

• Kiểm tra dây nguồn, chân cắm.

• Đo điện áp đầu vào, thay nguồn nếu yếu.

• Tháo bo nguồn, kiểm tra linh kiện, thay thế nếu hỏng.

2️⃣ Màn hình Touchwin liệt cảm ứng, không nhận thao tác

Nguyên nhân:

• Mặt cảm ứng bị mòn, bị xước nặng, nứt vỡ do va đập.

• Cáp tín hiệu cảm ứng lỏng hoặc đứt mạch.

• Lỗi IC điều khiển cảm ứng.

Cách khắc phục:

• Vệ sinh bề mặt cảm ứng, kiểm tra điểm tiếp xúc.

• Thay mặt cảm ứng nếu nứt, đứt mạch.

• Thay IC điều khiển touch.

3️⃣ Màn hình Touchwin treo logo, không vào giao diện

Nguyên nhân:

• Lỗi firmware hoặc chương trình.

• Bộ nhớ trong lỗi.

• Lỗi bo CPU, IC xử lý.

Cách khắc phục:

• Nạp lại chương trình hoặc cập nhật firmware.

• Format bộ nhớ, kiểm tra IC lưu trữ.

• Sửa bo CPU hoặc thay IC xử lý nếu cần.

4️⃣ Màn hình Touchwin hiển thị bị sọc, mờ, nhòe

Nguyên nhân:

• Panel LCD bị lỗi, đèn nền yếu.

• Cáp tín hiệu lỏng hoặc đứt.

• Lỗi IC xử lý hình ảnh hoặc driver LCD.

Cách khắc phục:

• Vệ sinh và cắm lại cáp LCD.

• Thay panel LCD hoặc đèn nền mới.

• Kiểm tra và thay IC driver LCD.

5️⃣ Màn hình Touchwin tự khởi động lại liên tục

Nguyên nhân:

• Nguồn cấp chập chờn, sụt áp.

• Bo nguồn hoặc bo CPU lỗi.

• Lỗi firmware, xung đột chương trình.

Cách khắc phục:

• Đo nguồn, thay adapter đủ dòng.

• Sửa hoặc thay bo nguồn, bo CPU.

• Nạp lại chương trình chuẩn.

6️⃣ Màn hình Touchwin không giao tiếp với PLC

Nguyên nhân:

• Lỗi cáp truyền thông (RS232, RS485).

• Sai thông số truyền thông (baudrate, parity, stop bit).

• Cổng COM hoặc IC truyền thông lỗi.

Cách khắc phục:

• Kiểm tra, thay mới cáp kết nối.

• Thiết lập thông số đúng theo PLC.

• Kiểm tra cổng COM, sửa hoặc thay IC truyền thông.

Biện pháp phòng tránh màn hình Touchwin bị lỗi

 Ổn định nguồn cấp

• Sử dụng nguồn DC ổn định, đúng điện áp khuyến nghị của hãng (thường 24VDC).

• Lắp bộ lọc nhiễu, ổn áp nếu khu vực có điện áp chập chờn.

• Tránh đấu song song nhiều thiết bị công suất lớn trên cùng nguồn.

 Bảo vệ môi trường lắp đặt

• Đặt màn hình ở nơi thoáng mát, tránh ánh nắng trực tiếp, tránh hơi ẩm, bụi bẩn.

• Nếu môi trường bụi, ẩm: nên lắp tủ điện kín, có quạt hút gió và lưới lọc bụi.

• Không lắp gần thiết bị sinh nhiệt lớn (biến tần, motor công suất cao).

Thao tác đúng kỹ thuật

• Khi vận hành, không gõ mạnh, không dùng vật cứng chạm lên màn hình cảm ứng.

• Lau chùi định kỳ bằng khăn mềm, không dùng hóa chất mạnh làm hỏng bề mặt touch.

• Khi tháo lắp, tắt nguồn hoàn toàn, rút dây cấp điện.

 Quản lý chương trình tốt

• Sao lưu (backup) chương trình vận hành gốc, phòng khi lỗi treo logo hoặc mất dữ liệu.

• Chỉ cho người có chuyên môn thay đổi hoặc nạp lại chương trình.

• Kiểm tra thông số truyền thông đúng khi kết nối PLC.

 Bảo trì định kỳ

• Định kỳ vệ sinh khe tản nhiệt, quạt làm mát (nếu có).

• Kiểm tra chân cắm nguồn, cáp truyền thông, siết lại nếu lỏng.

• Kiểm tra nguồn cấp, thay thế nếu nguồn yếu hoặc hư hỏng.

Các dòng màn hình Touchwin chúng tôi tiếp nhận sửa chữa

Dòng TP Series:

• TP02 Series: TP02-60, TP02-60T, TP02-60T-C
• TP04 Series: TP04G-AL2, TP04G-AL-C
• TP07 Series: TP07G-BT2, TP07G-AL2
• TP10 Series: TP10G-BT2, TP10G-AL2

Dòng TK Series:

• TK6070 Series: TK6070IH, TK6070IQ
• TK6071 Series: TK6071IH
• TK6071IP, TK6070IP
• TK6100 Series: TK6100IH, TK6100IQ

Dòng TK8070 / TK8100 / TK9000 Series:

• TK8070IH, TK8071IH
• TK8100IH, TK8102IH
• TK9000 Series: Các model màn hình lớn 9.7 inch

Một số model khác:

• HMI Touchwin MT Series (tùy khu vực đặt tên)
• Các model cảm ứng khác kích thước 4.3”, 5.7”, 7”, 10.2”, 12”, 15”…

Bảng mã lỗi của màn hình Touchwin

Mã lỗi	Nguyên nhân thường gặp	Hướng dẫn xử lý
E001	Mất nguồn, không khởi động	Kiểm tra nguồn cấp, bo nguồn, dây cấp nguồn
E002	Treo logo, không vào giao diện	Nạp lại chương trình, cập nhật firmware
E003	Lỗi truyền thông PLC (Connection Fail)	Kiểm tra cáp RS232/RS485, thiết lập baudrate
E004	Liệt cảm ứng, chạm không ăn	Vệ sinh, thay mặt cảm ứng, kiểm tra IC touch
E005	Bộ nhớ đầy, lỗi lưu chương trình	Format bộ nhớ, nạp lại project, thay IC nhớ nếu lỗi
E006	Màn hình hiển thị sọc ngang/dọc	Kiểm tra cáp tín hiệu, thay panel LCD
E007	Màn hình bị mờ, tối, loang	Kiểm tra đèn nền, nguồn đèn nền, thay LCD
E008	Không nhận USB/SD Card	Kiểm tra cổng USB, thử thiết bị khác, thay IC USB
E009	Lỗi tải/ghi file thất bại	Kiểm tra phần mềm upload/download, cáp nạp
E010	Lỗi RTC (Đồng hồ thời gian thực)	Thay pin RTC, thiết lập lại ngày giờ
E011	Màn hình tự reset liên tục	Kiểm tra nguồn, mainboard, IC nguồn
E012	Lỗi module mở rộng I/O	Kiểm tra kết nối module, tháo ra lắp lại
E013	Quá nhiệt thiết bị	Vệ sinh quạt gió, kiểm tra tản nhiệt
E014	Lỗi checksum chương trình	Xóa bộ nhớ, nạp lại firmware
E015	Không nhận cổng COM	Kiểm tra chân cắm, IC truyền thông
E016	Lỗi Driver LCD	Thay IC driver LCD, kiểm tra bo LCD
E017	Màn hình đen nhưng đèn nguồn sáng	Kiểm tra đèn nền, bo mạch cấp nguồn LCD
E018	Không lưu log dữ liệu	Kiểm tra bộ nhớ, thay IC lưu trữ
E019	Báo lỗi checksum EEPROM	Format, nạp lại, thay EEPROM nếu lỗi
E020	Tải chương trình bị treo giữa chừng	Kiểm tra cáp nạp, đổi cổng COM, thử lại

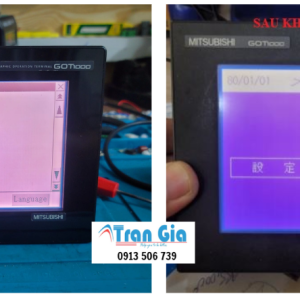

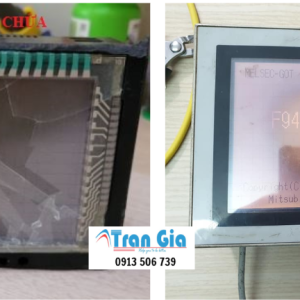

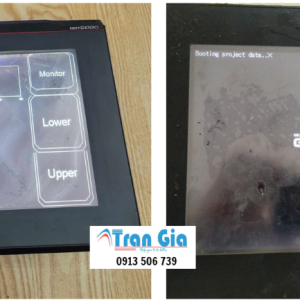

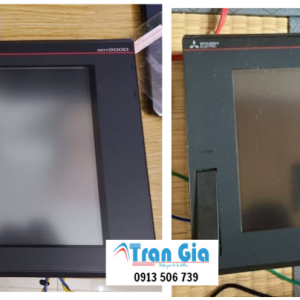

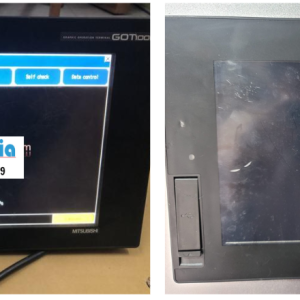

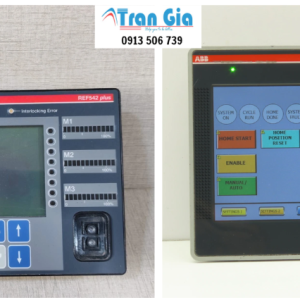

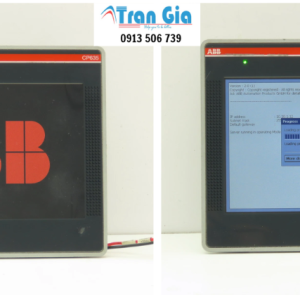

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .

Crack Chuyển đổi phần mềm cho Màn hình Delta

Crack Chuyển đổi phần mềm cho Màn hình Fuji

Crack Chuyển đổi phần mềm cho Màn hình Omron

Crack Chuyển đổi phần mềm cho Màn hình PAnasonic

Crack Chuyển đổi phần mềm cho Màn hình Winview

Crack Chuyển đổi phần mềm cho Màn hình Hitech

Crack Chuyển đổi phần mềm cho Màn hình Proface
