TRAN GIA Automation chuyên cung cấp màn hình HMI Omron chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Trung tâm sửa màn hình cảm ứng HMI Omron với kinh nghiệm 15 năm trong nghề Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

Chuyên cung cấp các dòng màn hình HMI Omron chính hãng

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

Mạch điều khiển trung tâm (Main control board)
Mạch cấp nguồn (Power board)
Mạch xử lý tín hiệu cảm ứng, hiển thị
Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Chúng tôi đã tiếp nhận sửa chữa thành công những lỗi ở màn hình HMI Omron như

♦ Màn hình cảm ứng Hmi bị nứt, vỡ.

♦ Màn hình cảm ứng Hmi hiển thị mờ.

♦ Màn hình cảm ứng Hmi hiển thị bị chấm đen.

♦ Màn hình cảm ứng Hmi bị hiển thị sọc.

♦ Màn hình Hmi Omron bị liệt cảm ứng.

♦ Màn hình cảm ứng HMI lên nguồn nhưng không hiển thị, không sáng.

♦ Màn hình Hmi bị treo (bị đơ), không thể cảm ứng.

♦ Màn hình Hmi bị lỗi nguồn, mất nguồn.

♦ Màn hình Hmi Omron bị lỗi cao áp.

♦ Màn hình Hmi Omron bị lỗi không kết nối được với PLC.

♦ Màn hình Hmi Omron bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu.

Chuyên Sửa chữa HMI Omron NB7W-TW00B

▬Sửa HMI Omron NB7W-TW01B Sửa chữa màn hình HMI Omron NS5 series như:

Sửa chữa HMI Omron NS5-MQ00-V2 Sửa HMI Omron NS5-MQ00B-V2
Sửa chữa HMI Omron NS5-SQ10-V2 Sửa HMI Omron NS5-SQ10B-ECV2
Sửa chữa màn hình HMI Omron NS8 series như: Sửa chữa HMI Omron NS8-TV10B-V1
Sửa HMI Omron NS8-TV00-ECV2 Sửa chữa HMI Omron NS8-TV00B-ECV2
Sửa chữa màn hình HMI Omron NS10 series như: sửa chữa HMI Omron NS10-TV00B-V1
Sửa HMI Omron NS10-TV00-V2
Sửa chữa HMI Omron NS10-TV00-ECV2
Sửa chữa HMI Omron NS10-TV00B-ECV2

Sửa chữa màn hình HMI Omron NS12 series như:

Sửa chữa HMI Omron NS12-TS00B-V1

Sửa HMI Omron NS12-TS00B-V2 Sửa chữa HMI Omron NS12-TS00B-ECV2
Sửa chữa màn hình HMI Omron NT series lấy ngay như:

Sửa chữa HMI Omron NT30C-ST141B-EV2
Sửa chữa HMI Omron NT31C-ST141B-EV2
Sửa chữa HMI Omron NT31C-ST142B-EV2
Sửa chữa HMI Omron NT31C-ST143B-EV3
Sửa chữa HMI Omron NT631C-ST141B-V2
Sửa chữa HMI Omron NT631C-ST141B-EV2
Sửa chữa HMI Omron NT631C-ST153-EV3
Sửa chữa HMI Omron NT631C-ST153B-EV3

Sửa chữa HMI Omron NS8

NS8-TV00-V1/V2/ECV2 NS8-TV00B-V1/V2/ECV2
NS8-TV01-V1/V2 NS8-TV01B-V1/V2
NS8-TV10-V1 ϡ NS8-TV10B-V1 NS8-TV11-V1 ϡ NS8-TV11B-V1

Sửa chữa HMI Omron NS10 NS10-TV00-V1/V2/ECV2 ϡ NS10-TV00B-V1/V2/ECV2 NS10-TV01-V1/V2 ϡ NS10-TV01B-V1/V2

Sửa chữa HMI Omron NS12 NS12-TS00-V1/V2/ECV2 ϡ NS12-TS00B-V1/V2/ECV2 NS12-TS01-V1/V2 ϡ NS12-TS01B-V1/V2
Sửa chữa HMI Omron NT5

Sửa chữa HMI NT5Z-ST121-EC
Sửa chữa HMI NT5Z-ST121B-EC
Sửa chữa HMI Omron NT11 / NT11S
Sửa chữa HMI NT11-SF121-EV1
Sửa chữa HMI NT11-SF121B-EV1
Sửa chữa HMI NT11-SF121
Sửa chữa HMI NT11-SF121B
Sửa chữa HMI Omron NT20 / NT20S

Các lỗi thường gặp ở màn hình HMI Omron

1. Sửa màn hình HMI Omron lỗi Màn hình không hiển thị, tối đen hoàn toàn

Đây là một trong những lỗi thường gặp nhất. Nguyên nhân có thể do:

Hỏng đèn nền (backlight) hoặc màn hình LCD.
Lỗi bo nguồn bên trong HMI.
Dây nguồn hoặc đầu nối bị lỏng, đứt ngầm.
Thiết bị bị sốc điện hoặc ngắn mạch.

Giải pháp: Kỹ thuật viên sẽ kiểm tra bo nguồn, màn hình và các đường cấp điện. Nếu cần thiết, sẽ thay thế panel LCD hoặc board nguồn phù hợp với từng dòng máy.

2. Sửa màn hình HMI Omron lỗi Màn hình cảm ứng không phản hồi, loạn cảm ứng

HMI Omron sử dụng cảm ứng điện trở hoặc điện dung, tùy dòng thiết bị. Khi xảy ra lỗi, người vận hành không thể thao tác chính xác.

Nguyên nhân phổ biến:

Tấm cảm ứng (touch panel) bị hỏng, nứt, ố.
Dây tín hiệu cảm ứng bị đứt.
Mạch xử lý tín hiệu cảm ứng gặp trục trặc.

Giải pháp: Cần thay thế lớp cảm ứng mới tương thích (có thể thay riêng touch panel mà không cần thay toàn bộ LCD).

3. Sửa màn hình HMI Omron lỗi Màn hình hiển thị bị sọc ngang, sọc dọc, nhòe hình

Lỗi này ảnh hưởng trực tiếp đến việc quan sát thông số vận hành.

Nguyên nhân có thể bao gồm:

Lỗi cáp kết nối LCD (Flat cable).
Màn hình LCD bị xuống cấp, chết điểm ảnh.
IC điều khiển hiển thị gặp sự cố.

Giải pháp: Vệ sinh lại các chân kết nối, kiểm tra flat cable, hoặc thay panel LCD nếu cần.

4. Sửa màn hình HMI Omron lỗi Màn hình bị treo, không khởi động, reset liên tục

Đây là lỗi liên quan đến phần mềm hoặc bộ nhớ trong.

Nguyên nhân phổ biến:

Lỗi firmware hoặc phần mềm điều khiển HMI.
Bộ nhớ Flash hoặc RAM bị lỗi.
Cấu hình không tương thích với PLC.

Giải pháp: Nạp lại firmware, format bộ nhớ, hoặc thay thế chip nhớ nếu cần. Có thể sử dụng phần mềm Siemens TIA Portal hoặc WinCC để khôi phục cấu hình.

5. Sửa màn hình HMI Omron lỗi Không kết nối được với PLC

Dù màn hình vẫn hoạt động bình thường, nhưng không truyền/nhận dữ liệu từ PLC.

Nguyên nhân thường gặp:

Cáp truyền thông bị hỏng (Profinet, MPI, RS232…).
Cổng truyền thông trên HMI hoặc PLC bị lỗi.
Sai cấu hình địa chỉ, tham số truyền thông trong phần mềm.

Giải pháp: Kiểm tra dây kết nối, cập nhật lại cấu hình truyền thông trong HMI, hoặc sửa cổng truyền thông bị lỗi.

6. Sửa màn hình HMI Omron lỗi Lỗi phần mềm hiển thị cảnh báo (error code)

Một số lỗi hiển thị rõ ràng trên màn hình như:

“System Error”, “Load Error”, “Configuration error”…
Màn hình khởi động dừng lại ở logo Siemens.

Giải pháp: Dựa vào mã lỗi, kỹ thuật viên sẽ xác định hướng xử lý: nạp lại chương trình, sửa lỗi hệ thống hoặc cập nhật firmware mới.

7.Sửa màn hình HMI Omron lỗi Lỗi do môi trường làm việc (ẩm, bụi, nhiệt độ cao)

Nhiều HMI Omron bị hư hỏng do làm việc trong môi trường khắc nghiệt:

Bụi bám gây chập mạch.
Hơi nước xâm nhập làm oxy hóa linh kiện.
Nhiệt độ cao gây giãn nở, hư bo mạch.

Giải pháp: Vệ sinh và làm khô thiết bị, xử lý lại các điểm hàn, hoặc thay thế các bộ phận đã hư hỏng. Có thể tư vấn khách hàng lắp thêm hộp bảo vệ IP65, quạt làm mát, hoặc dùng tủ điện kín.

CÁC BƯỚC KIỂM TRA LỖI NHANH MÀN HÌNH HMI TẠI NHÀ

1. Kiểm Tra Nguồn Cấp

Đảm bảo nguồn cấp đúng điện áp theo catalog (thường 24VDC cho HMI Omron).
Dùng đồng hồ đo điện áp ra thực tế, kiểm tra jack cắm có lỏng hoặc chập chờn không.
Nếu có mạch nguồn dự phòng, thử thay thế bằng nguồn khác để loại trừ.

2. Quan Sát Đèn Báo / Mã Lỗi

Khi khởi động, quan sát đèn báo nguồn hoặc báo lỗi trên HMI.
Nếu màn hình hiển thị mã lỗi, hãy ghi lại đầy đủ để tra cứu.
Với dòng NB, NS có thể hiện popup lỗi, nên chụp hình lại để gửi kỹ thuật.

3. Kiểm Tra Màn Hình và Cảm Ứng

Xem màn hình có lên không, có bị sọc ngang dọc, nhòe hay tối đen.
Thử chạm nhiều điểm để kiểm tra cảm ứng có bị liệt hay lệch.
Nếu nghi liệt cảm ứng, có thể thử chuột USB (với dòng hỗ trợ) để kiểm tra thêm.

4. Kiểm Tra Dây Kết Nối PLC

Kiểm tra dây tín hiệu RS232, RS485 hoặc Ethernet có bị lỏng, đứt ngầm không.
Nếu có dây dự phòng, nên thử thay thế để loại trừ lỗi cáp.
Xem cổng COM có cong, gãy chân pin hay oxy hóa không.

5. Thử Reset Hoặc Nạp Lại Project

Nếu nghi lỗi phần mềm, thử reset HMI về mặc định (qua Maintenance Mode).
Nếu có file backup, hãy tải lại qua thẻ nhớ USB/SD đúng chuẩn.
Luôn sao lưu chương trình cũ trước khi nạp mới để tránh mất dữ liệu.

Bảng mã lỗi màn hình HMI Omron

Mã Lỗi	Mô Tả Lỗi	Nguyên Nhân Thường Gặp	Hướng Xử Lý Đề Xuất
No.10	PLC Not Responding – PLC không phản hồi	Kết nối cáp PLC – HMI lỏng, hỏng cáp, sai cổng	Kiểm tra cáp, cổng COM/ETHERNET, thông số truyền thông
No.11	PLC Mode Error – Chế độ PLC không phù hợp	PLC đang STOP, lỗi chương trình PLC	Chuyển PLC về RUN, kiểm tra lại chương trình PLC
No.12	Communication Timeout – Mất tín hiệu PLC	PLC dừng đột ngột, module hỏng, địa chỉ sai	Reset PLC, kiểm tra module, cấu hình địa chỉ
No.13	Data Link Error – Lỗi truyền dữ liệu	Baud rate hoặc protocol không khớp	Xác minh thiết lập giao tiếp
No.14	Screen Data Error – File màn hình lỗi	File project hỏng, thẻ nhớ lỗi, version không khớp	Tải lại project, format thẻ nhớ, update phần mềm
No.17	Memory Error – Lỗi bộ nhớ	Bộ nhớ đầy, project vượt dung lượng	Tối ưu chương trình, giảm số lượng màn hình, hình ảnh
No.20	Hardware Error – Lỗi phần cứng	Linh kiện mainboard lỗi, IC hỏng	Kiểm tra, sửa board hoặc thay thế board
No.21	Touch Panel Error – Lỗi màn hình cảm ứng	Cảm ứng hỏng, cáp đứt, bo cảm ứng lỗi	Thay mới cảm ứng, kiểm tra mạch điều khiển
No.30	Storage Error – Lỗi bộ nhớ lưu trữ	Thẻ nhớ lỗi, FAT32 lỗi, file không tương thích	Thay thẻ nhớ, format FAT32, nạp lại project
No.35	Firmware Version Error – Lỗi version firmware	Firmware không khớp với model HMI	Update đúng firmware từ Omron
No.40	Backlight Error – Lỗi đèn nền	Hỏng đèn nền hoặc mạch điều khiển đèn nền	Thay đèn nền, kiểm tra bo nguồn đèn
No.50	Program Corrupted – Lỗi chương trình	Mất file, virus, file lỗi	Tải lại file, khôi phục từ bản backup
No.55	Boot Error – Lỗi khởi động	Lỗi bootloader, IC lỗi	Chạy lại bootloader, sửa IC hoặc thay board
No.60	Power Supply Error – Lỗi nguồn	Nguồn yếu, tụ lọc nguồn lỗi, chạm chập board	Kiểm tra nguồn, thay nguồn, sửa mạch nguồn
No.65	Overheat Error – Lỗi quá nhiệt	HMI hoạt động môi trường nhiệt độ cao, quạt hỏng	Bổ sung tản nhiệt, kiểm tra board, thay IC
No.70	System Error – Lỗi hệ thống	Lỗi firmware, bo mạch hư hỏng nghiêm trọng	Cập nhật firmware, kiểm tra mainboard, thay board nếu cần
No.80	RTC Error – Lỗi đồng hồ thời gian thực (Real Time Clock)	Pin RTC hết, mạch RTC lỗi	Thay pin RTC, kiểm tra mạch RTC
No.90	License Error – Lỗi bản quyền	Project sử dụng function bản quyền, license hết hạn	Gia hạn hoặc mua license, update phần mềm chính hãng

Các dòng màn hình Omron chúng tôi nhận sửa chữa

1. Dòng NB-Series

NB3Q-TW00B
NB5Q-TW00B
NB7W-TW00B
NB10W-TW01B

2. Dòng NS-Series

NS5 (NS5-SQ10B-V2, NS5-MQ11-V2, NS5-SQ11B-V2)
NS8 (NS8-TV00B-V2, NS8-TV11B-V2)
NS10 (NS10-TV00B-V2, NS10-TV11B-V2)
NS12 (NS12-TS00B-V2)
NS15 (NS15-TX01B-V2)

3. Dòng NA-Series (HMI hiện đại)

NA5-7W001B
NA5-9W001B
NA5-12W101B
NA5-15W101B

4. Dòng NT-Series (cũ)

NT11
NT20M
NT31C-ST141-V2
NT631C-ST153-V2

5. Dòng Smart Active Parts (Séries cũ hơn)

NT600M
NT620C
NT631C

Và các dòng Omron khác…

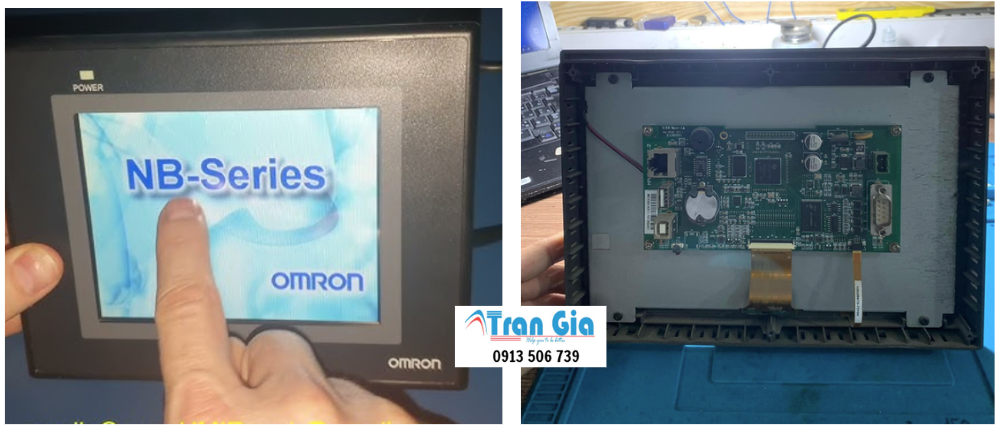

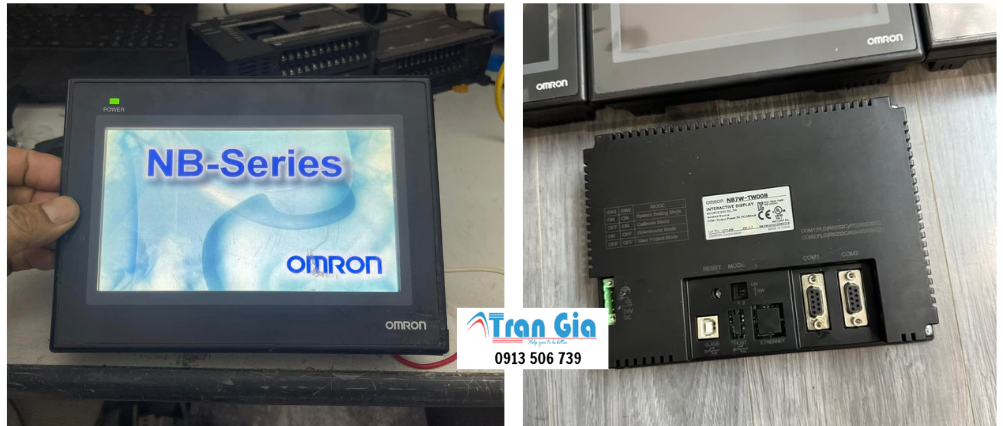

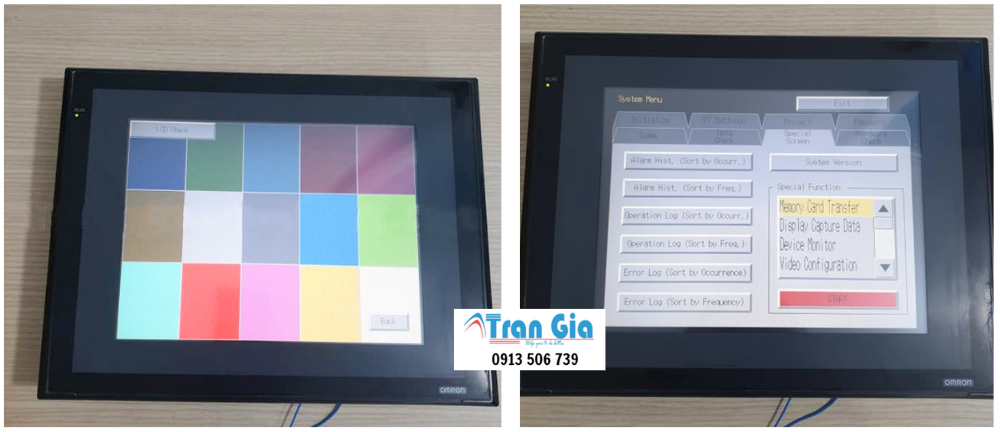

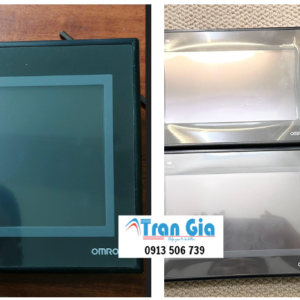

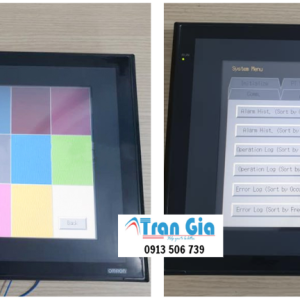

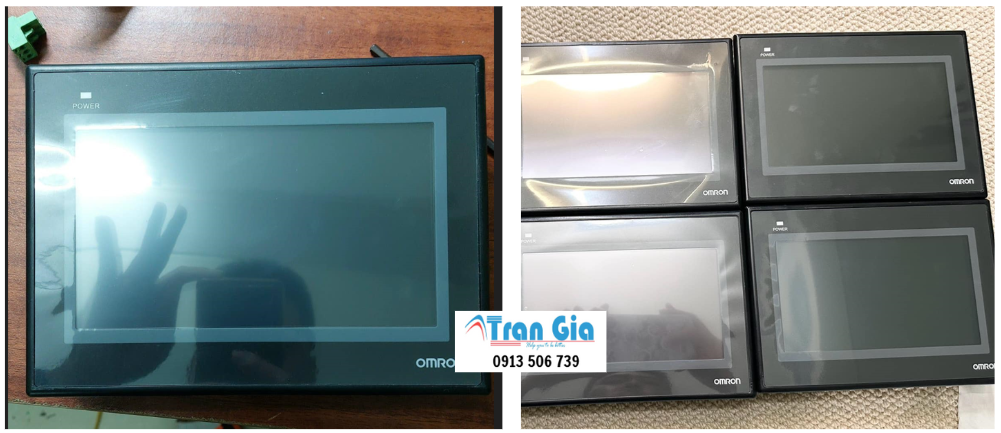

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Trần Gia Automation nhận sửa màn hình HMI các hãng

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

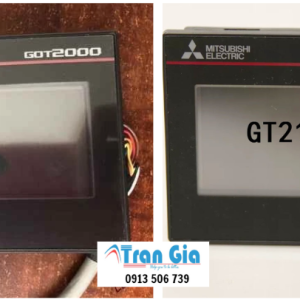

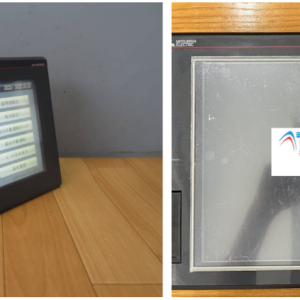

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
Kiểm tra nguồn, vỏ máy, bo mạch bên ngoài

Bước 2: Phân tích & Chẩn đoán

Kiểm tra mạch nguồn, IGBT, tụ, quạt, relay…
Đo đạc linh kiện, phân tích mã lỗi

Bước 3: Sửa chữa – Thay thế linh kiện

Thay tụ, IGBT, IC, linh kiện hỏng
Làm sạch, hàn lại mạch bị lỗi

Bước 4: Nạp chương trình – Cấu hình

Nạp lại firmware nếu lỗi CPU
Cài đặt lại thông số biến tần

Bước 5: Test & Bàn giao

Chạy thử không tải & có tải
Ghi nhận kết quả, bàn giao thiết bị
Dán tem bảo hành (thường 3–6 tháng)

Văn phòng đại diện TRAN GIA Autonation

Vì sao chọn TRAN GIA trung tâm sửa màn hình cảm ứng HMI Omron với kinh nghiệm 15 năm trong nghề

Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
