TRAN GIA Automation chuyên cung cấp màn hình Mitsubishi A975GOT-TBD-B chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Trung tâm sửa màn hình A975GOT-TBD-B lấy liền trong vòng 12h khu vực miền nam   Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Những bộ phận thường gặp lỗi trong quá trình sử dụng màn hình HMI Mitsubishi A975GOT-TBD-B cần lưu ý

• Lỗi hỏng xảy ra ở cảm ứng hoặc phím bấm màn hình: Là lỗi nhiều khách hàng gặp phải đặc biệt khi sản phẩm đã đạt tuổi thọ từ 5 – 7 năm. Loại màn hình này do được thiết kế tấm cảm ứng dạng điện trở nên khi người sử dụng thao tác quá nhiều vào một điểm trên màn hình HMI Mitsubishi sẽ dẫn đến lỗi lệch điểm, nhấn không khớp hoặc điểm chạm bị lệch gây khó chịu cho người sử dụng.
• Lỗi hỏng phần hiển thị LCD trên màn hình: Màn hình HMI Mitsubishi hay màn hình nào khác thì phần hiển thị LCD cũng rất dễ bị hư hỏng. Những hình dạng thường gặp đó là với các lỗi như loang, mờ LCD, màn hình lên bị  trắng hoặc không thể sáng đèn…
• Lỗi hỏng cao áp, hư bóng đèn: Đây là ít gặp hơn và thường xảy ra khi người dùng bật màn hình nhưng LCD không xuất hiện ánh sáng mặc cho tác dụng của cảm ứng vẫn còn.
• Hư bo mạch CPU: Điều này đồng nghĩa với việc màn hình không thể khởi động được hoặc bị ngắt giữa chừng.
• Lỗi hư cổng truyền thông cùng PLC: Lúc này trên màn hình xuất hiện dấu # ở vùng để hiển thị và nhập dữ liệu. Điều này đồng nghĩa với việc HMI đã mất kết nối với PLC. Với lỗi này cách khắc phục là thay thế những linh kiện chính hãng để sản phẩm có tuổi thọ ổn định lâu dài hơn.
• Lỗi hư nguồn Mainboard: Xuất hiện lỗi này sẽ khiến các yếu tố trong màn hình HMI Mitsubishi cần phải có sự can thiệp của nhân viên kỹ thuật.

• Hư phần cảm ứng. Ít gặp trên các dòng GOT900 tuy nhiên vẫn xảy ra nếu thời gian sử dụng lâu hoặc các dòng GOT1000, GOT2000 sau này sử dụng cảm ứng điện trở. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
• Hư phần hiển thị LCD. Màn hình LCD của Mitsubishi là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng GOT970-SBA sử dụng STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng GOTxxx-TBA, TBD sử dụng LCD TFT hoặc không sáng đèn trên màn hình khi khởi động.
• Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
• Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
• Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình không thể khởi động được vào bên trong. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
• Hư bo nguồn. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Bo nguồn của Mitsubishi được sản xuất với chất lượng cao và bảo vệ nghiệm ngặt ngăn chặn các lỗi quá dòng, ngắn mạch… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp.

Hướng dẫn sửa màn hình Mitsubishi A975GOT-TBD-B chi tiết

1. Xác định tình trạng lỗi trước khi sửa

• Kiểm tra thông tin lỗi: Nguồn không lên, treo logo, liệt cảm ứng, sọc LCD…

• Ghi nhận tình trạng hiển thị, trạng thái đèn báo nguồn, quạt tản nhiệt (nếu có).

• Kết nối thử với PLC hoặc PC để loại trừ lỗi do thiết bị ngoại vi.

2. Tháo thiết bị đúng kỹ thuật

• Tắt nguồn, tháo các dây nguồn và dây tín hiệu.

• Đặt màn hình trên bàn phẳng, sạch, có lót chống tĩnh điện.

• Tháo ốc mặt sau, mở vỏ nhẹ nhàng, tránh làm đứt cáp phím, cáp LCD.

3. Kiểm tra bo nguồn

• Đo điện áp ra tại chân bo nguồn cấp cho main và LCD.

• Kiểm tra các tụ nguồn, cuộn cảm, diode nguồn — thay nếu phù, phồng hoặc rò rỉ.

• Nếu IC nguồn hỏng, thay thế IC tương đương theo đúng sơ đồ mạch.

4. Kiểm tra bo điều khiển chính

• Quan sát mạch chính: Tìm dấu hiệu cháy, phù IC, đứt mạch.

• Đo áp tại các IC điều khiển, kiểm tra dao động clock.

• Với lỗi treo logo: Xác định IC lưu chương trình (NAND, EEPROM) có còn tốt không.

• Nếu cần, nạp lại firmware bằng cáp chuyên dụng (nạp qua cổng USB hoặc RS-232).

5. Kiểm tra và xử lý LCD

• Nếu màn hình sọc, ám màu, tối đen: Kiểm tra cáp tín hiệu từ main ra LCD.

• Đo đèn nền backlight: Nếu đèn hỏng, thay cụm LED hoặc module đèn nền.

• Nếu tấm LCD chết điểm ảnh hoặc chảy mực nặng: Thay LCD mới đúng model GT2708-VTBD.

6. Kiểm tra tấm cảm ứng

• Thử riêng tấm cảm ứng bằng thiết bị test nếu có.

• Đo thông mạch các đường dẫn trên film cảm ứng.

• Nếu liệt hoặc loạn, thay tấm cảm ứng mới hoặc bo IC điều khiển cảm ứng.

7. Kiểm tra cổng kết nối & module mở rộng

• Kiểm tra các cổng COM, Ethernet, USB.

• Vệ sinh, làm sạch chân socket, cắm lại chắc chắn.

• Nếu lỗi module mở rộng (thường báo lỗi 0801): Thay hoặc sửa module.

8. Hoàn thiện và kiểm tra vận hành

• Sau khi thay linh kiện, lắp lại vỏ, cắm cáp, test chạy thử với nguồn chuẩn 24VDC.

• Kết nối thử với PLC, chạy test chương trình gốc.

• Kiểm tra cảm ứng, LCD, tín hiệu I/O, quạt tản nhiệt.

• Để máy chạy thử liên tục 1–2 giờ để kiểm tra độ ổn định.

Các dòng model màn hình Mitsubishi chúng tôi tiếp nhận sửa chữa

1. Dòng GOT2000 Series

• GT2104-PMBD

• GT2107-WTBD

• GT2308-VTBD

• GT2508-VTBA

• GT2510-VTBA

• GT2710-VTBA

• GT2712-STBD

• GT2715-XTBA

• GT2720-STBA

• GT2708-STBA

2. Dòng GOT1000 Series

• GT1020-LBD

• GT1040-QBBD

• GT1050-QBBD

• GT1055-QSBD

• GT1155-QSBD

• GT1150-QBBD

• GT1575-VNBA

• GT1585-STBA

• GT1695-XTBA

3. Dòng GS Series

• GS2107-WTBD

• GS2110-WTBD

• GS2110-WTBD-N

• GS2107-WTBD-N

• GS2104-WTBD

4. Một số dòng khác

• GT11 Series

• GT14 Series

• GT15 Series

• GT16 Series

Bảng mã lỗi màn hình HMI Mitsubishi A975GOT-TBD-B

Mã lỗi	Mô tả lỗi	Nguyên nhân thường gặp	Hướng xử lý
0101	Lỗi nguồn cấp không ổn định	Điện áp nguồn cấp yếu hoặc chập chờn	Kiểm tra lại nguồn cấp, dây dẫn
0102	Quá áp hoặc sụt áp nguồn	Điện áp vượt mức quy định	Dùng bộ ổn áp, kiểm tra bộ nguồn
0210	Lỗi kết nối PLC	Cáp tín hiệu lỗi, PLC không phản hồi	Kiểm tra cáp, thay thế cáp, kiểm tra PLC
0220	Timeout truyền thông	Mất tín hiệu giữa HMI và PLC	Kiểm tra cổng COM, cấu hình tham số
0301	Lỗi bộ nhớ (Memory Error)	Bộ nhớ bị lỗi hoặc đầy	Format lại hoặc thay bộ nhớ
0401	Treo logo, không boot	Lỗi phần mềm, lỗi nạp chương trình	Nạp lại chương trình, update firmware
0501	Màn hình cảm ứng không phản hồi	Tấm cảm ứng liệt, đứt đường mạch	Thay tấm cảm ứng, kiểm tra bo mạch
0601	LCD hiển thị bất thường (sọc, mờ)	LCD hỏng, đèn nền yếu	Thay LCD mới, kiểm tra mạch backlight
0701	Lỗi quạt tản nhiệt (nếu có)	Quạt tản nhiệt hỏng, máy quá nóng	Thay quạt mới, kiểm tra tản nhiệt
0801	Lỗi Module mở rộng	Thiết bị mở rộng không nhận	Kiểm tra module, dây kết nối
0901	Lỗi đồng hồ RTC	Pin CMOS yếu hoặc hỏng	Thay pin RTC
1001	Lỗi khởi động HMI (Startup Error)	File hệ thống bị lỗi, firmware hỏng	Cập nhật hoặc nạp lại chương trình
1101	Lỗi thẻ nhớ CF/SD	Thẻ nhớ bị lỗi, không nhận	Format hoặc thay thẻ mới
1201	Lỗi truy xuất dữ liệu	File dự án lỗi, bộ nhớ bị bad sector	Kiểm tra/chạy lại chương trình
1301	Lỗi màn hình trắng (White Screen)	Mất tín hiệu LCD hoặc lỗi bo mạch	Kiểm tra dây tín hiệu LCD, thay LCD nếu cần
1401	Lỗi chạm chập I/O	Ngõ vào ra chập chờn hoặc quá tải	Kiểm tra wiring, module I/O
1501	Màn hình reset liên tục	Bo nguồn yếu, IC nguồn lỗi	Thay linh kiện nguồn, kiểm tra ổn áp
1601	Lỗi Ethernet	Mất kết nối mạng, IP xung đột	Cài đặt lại IP, kiểm tra cáp mạng
1701	Lỗi Module USB	USB gắn ngoài không tương thích	Tháo USB, reset, kiểm tra file
1801	Lỗi đồng bộ thời gian	Pin RTC hết, dữ liệu ngày giờ sai	Thay pin RTC, cài lại thời gian
1901	Quạt tản nhiệt quay yếu	Bụi bẩn, kẹt trục quạt	Vệ sinh quạt, thay quạt mới
2001	Nhiệt độ CPU quá cao	Tản nhiệt kém, môi trường nóng	Làm mát lại vị trí lắp đặt, gắn quạt bổ sung

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

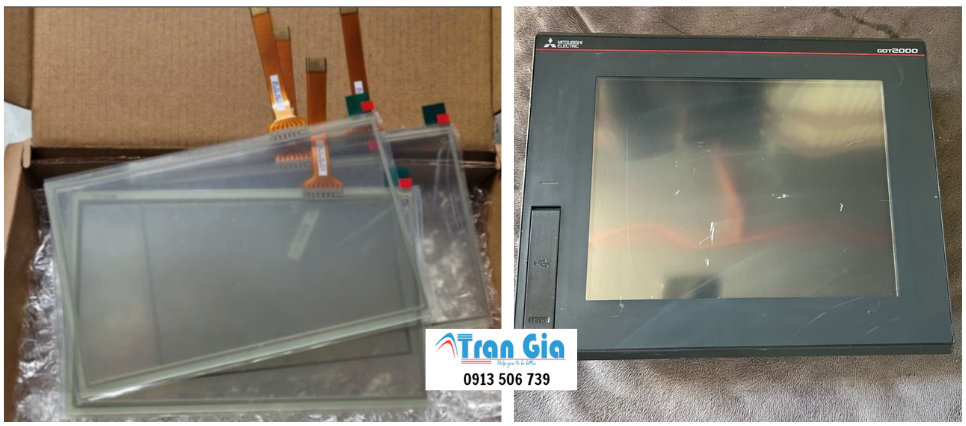

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
