TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Trung tâm sửa chữa màn hình HMI MCGS, thay tấm LCD cho màn hình cảm ứng MCGS bảo hành 3-6 tháng trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Dấu hiệu màn hình HMI MCGS hư hỏng

1. Màn hình không hiển thị / không lên nguồn

• Không sáng đèn nguồn, không có bất kỳ tín hiệu nào khi cấp điện
• Có nguồn nhưng màn hình đen hoàn toàn, không có logo MCGS

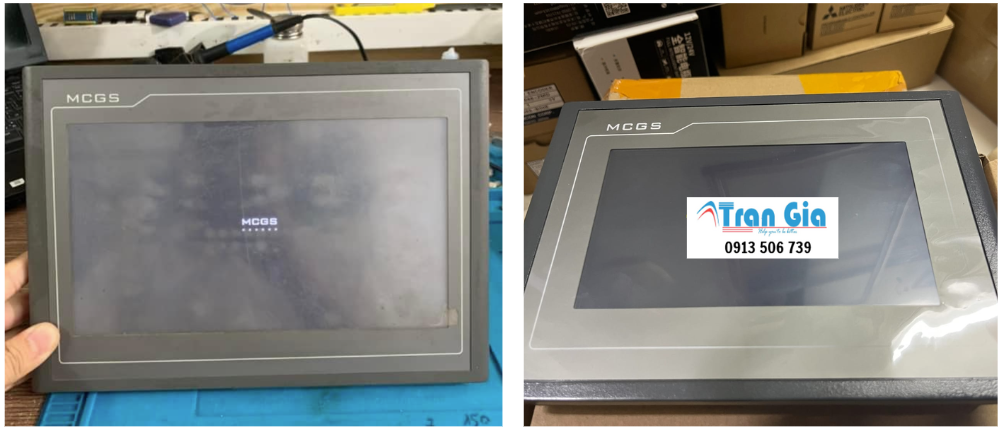

2. Màn hình treo logo MCGS

• Dừng ở màn hình logo khởi động, không vào được chương trình
• Có thể do lỗi chương trình, lỗi hệ điều hành hoặc firmware

3. Hiển thị sai, mờ, sọc hoặc loang màu

• Màn hình bị nhòe, không rõ nét
• Xuất hiện sọc ngang, sọc dọc, loang màu hoặc chấm đen
• Màn hình bị trắng hoàn toàn hoặc hiển thị sai nội dung

4. Cảm ứng không hoạt động

• Chạm không nhận, liệt cảm ứng
• Chạm bị lệch điểm, sai vị trí
• Phản hồi chậm hoặc không có phản hồi dù có hiển thị

5. Mặt kính cảm ứng bị vỡ / bể

• Bể màn hình nhưng vẫn cảm ứng được (một phần hoặc toàn bộ)
• Gương/mặt kính bị nứt, ảnh hưởng thao tác vận hành

6. Màn hình hoạt động chập chờn

• Tự tắt, tự khởi động lại ngẫu nhiên
• Giao diện bị đứng, đơ trong quá trình sử dụng
• Có lúc nhận cảm ứng, có lúc không

7. Không giao tiếp với PLC / thiết bị ngoại vi

• Báo lỗi truyền thông (Communication Error)
• Không cập nhật giá trị từ PLC lên màn hình
• HMI hiển thị dữ liệu rỗng hoặc sai

8. Không thể nạp chương trình

• Máy tính không nhận HMI khi kết nối
• Báo lỗi khi nạp file chương trình từ MCGS Developer
• Không nhận USB hoặc thẻ nhớ để update

Những lỗi màn hình HMI MCGS chúng tôi đã tiếp nhận và sửa chữa

Chúng tôi chuyên sửa chữa tất cả các lỗi thường gặp trên màn hình HMI MCGS với tỉ lệ thành công cao, thời gian xử lý nhanh và hỗ trợ kỹ thuật tận nơi nếu cần. Dưới đây là các lỗi điển hình mà chúng tôi thường tiếp nhận:

1. Sửa màn hình HMI MCGS lỗi bo mạch

• Hư bo, cháy bo mạch, đứt mạch
• IC nguồn, tụ lọc, linh kiện trên bo bị hỏng
• Bo mạch bị oxy hóa do ẩm hoặc môi trường khắc nghiệt

2. Lỗi đèn nền (Backlight) hoặc cao áp

• Màn hình tối đen, chỉ thấy đèn nguồn sáng
• Đèn nền không sáng do hư mạch cao áp hoặc bóng đèn
• Cần thay đèn nền hoặc sửa mạch cao áp

3. Lỗi cảm ứng – cảm ứng không hoạt động

• Cảm ứng bị liệt, đơ, nhấn không ăn
• Chạm bị lệch điểm, loạn điểm
• Hư mạch touch hoặc tấm cảm ứng sau thời gian sử dụng

4. Hư gương/mặt kính cảm ứng

• Mặt kính cảm ứng bị nứt, vỡ, trầy xước
• Màn hình vẫn cảm ứng được nhưng ảnh hưởng đến thao tác
• Cần thay tấm kính cảm ứng hoặc toàn bộ module màn hình

5. Lỗi LCD – màn hình hiển thị bất thường

• Màn hình trắng, đen toàn bộ hoặc không hiển thị
• LCD bị mờ, nhòe, sọc ngang dọc, chấm đen, loang màu
• Hiển thị yếu do hư LCD hoặc đèn nền
• Màn hình sáng nhưng không có nội dung (do lỗi LCD hoặc IC điều khiển)

6. Lỗi nguồn – HMI không khởi động hoặc chập chờn

• Không lên nguồn, mất nguồn hoàn toàn
• Nguồn chập chờn, khởi động rồi tắt
• Hư mạch cấp nguồn, hỏng tụ, IC nguồn

7. Lỗi phím bấm hoặc cảm ứng điện trở (Resistive Touch)

• Phím bấm không nhấn được, bị liệt
• Thường xuất hiện sau 5–7 năm sử dụng liên tục
• Nguyên nhân do tấm cảm ứng điện trở xuống cấp hoặc sử dụng một vị trí quá nhiều

8. Các lỗi hiển thị liên quan đến LCD Siemens sử dụng trên dòng MCGS

• LCD STN (TP270) mờ, loang màu theo thời gian
• LCD TFT (MP277) sọc, trắng màn hình hoặc không lên
• LCD dễ hư khi sử dụng ở môi trường nhiệt độ cao hoặc độ sáng quá lớn trong thời gian dài

9. Nhận sửa tất cả các lỗi khác theo yêu cầu

• Chúng tôi tiếp nhận hầu hết mọi trường hợp hư hỏng liên quan đến HMI MCGS
• Có thể phục hồi lại thiết bị ngay cả khi không có file chương trình
• Hỗ trợ tư vấn miễn phí trước khi sửa

Bảng mã lỗi của màn hình HMI MCGS

STT	Mã lỗi / Thông báo lỗi	Nguyên nhân / Biểu hiện lỗi	Cách xử lý / Khắc phục
1	Load project failed	File chương trình bị lỗi, sai định dạng, hoặc không tương thích với model HMI	Tạo lại project đúng định dạng, dùng đúng phiên bản phần mềm, chọn đúng model
2	No communication	Không kết nối được với PLC – sai baudrate, địa chỉ, cổng COM hoặc dây nối lỗi	Kiểm tra dây truyền thông, cấu hình cổng COM, baudrate, parity trong phần mềm
3	Touch panel error	Cảm ứng không nhạy, loạn hoặc liệt do lỗi phần cứng hoặc ẩm nước, bụi bẩn	Vệ sinh cảm ứng, kiểm tra tấm touch panel, thay nếu cần
4	No USB device found	Không nhận USB khi nạp chương trình	Dùng USB mới, format FAT32, tránh dùng USB 3.0 hoặc dung lượng quá lớn
5	File not found	Không tìm thấy file chương trình trong USB hoặc thẻ nhớ	Đổi tên file thành project.prg, không dùng ký tự đặc biệt hoặc dấu tiếng Việt
6	System error	Lỗi hệ thống khi khởi động – có thể do flash lỗi hoặc firmware lỗi	Thử nạp lại firmware, nếu vẫn lỗi thì cần sửa phần cứng (main, flash)
7	CPU overload	Màn hình chạy chậm hoặc treo do quá tải CPU	Giảm hiệu ứng đồ họa, tối ưu giao diện, hạn chế dùng animation / script phức tạp
8	Over temperature	Quá nhiệt – do môi trường nóng, không có quạt hoặc tản nhiệt kém	Gắn thêm quạt, cải thiện thông gió, tránh đặt HMI gần biến tần hoặc tủ kín
9	Voltage low	Nguồn vào yếu hơn 24VDC, dao động hoặc bị nhiễu	Đo kiểm điện áp, thay nguồn chất lượng cao, dùng lọc nhiễu nếu cần
10	Flash write failed	Không thể ghi dữ liệu vào bộ nhớ Flash	Bộ nhớ đầy, hư, hoặc file ghi lỗi – thử format, nếu không được cần sửa main
11	Invalid firmware	Firmware nạp sai model hoặc bị lỗi	Tải đúng firmware từ hãng MCGS, kiểm tra mã model trước khi nạp
12	Timeout connecting to host	Không thể kết nối khi nạp chương trình từ máy tính	Kiểm tra dây USB/COM, cài đúng driver, chọn đúng cổng COM trong phần mềm
13	Màn hình không lên nguồn	Lỗi mạch nguồn, dây nguồn lỏng, tụ lọc hỏng	Đo nguồn vào, kiểm tra tụ lọc nguồn, thay thử adapter 24VDC ổn định
14	Màn hình treo logo MCGS	Chương trình lỗi hoặc flash lỗi	Thử nạp lại chương trình hoặc firmware, nếu vẫn lỗi thì sửa phần cứng
15	Màn hình không nạp được chương trình	Không nhận cáp nạp, sai phiên bản phần mềm, COM trùng	Dùng đúng phần mềm (MCGS Embedded, MCGS Config), kiểm tra driver và cáp nạp
16	Màn hình khởi động lại liên tục	Nguồn chập chờn, lỗi flash, lỗi boot loader	Đo kiểm lại nguồn, thử cập nhật firmware, nếu không được thì kiểm tra phần cứng
17	Giao diện hiển thị sai font / lỗi chữ	Thiếu file font khi build project hoặc sai mã Unicode	Export lại project có chọn font hỗ trợ tiếng Việt, tránh font đặc biệt
18	Không nhận thẻ nhớ SD / USB update	Thẻ/USB bị lỗi, không đúng định dạng hoặc tên file sai	Dùng FAT32, tránh file tên dài, không có ký tự đặc biệt
19	Màn hình bị đơ sau vài phút hoạt động	Quá tải CPU, lỗi bộ nhớ RAM hoặc firmware	Tối ưu giao diện, cập nhật firmware mới, kiểm tra nhiệt độ và môi trường làm việc

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Những lỗi của màn hình HMI chúng tôi đã tiếp nhận sửa chữa

• Sửa chữa Màn hình  HMI hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy
• Sửa chữa Màn hình  HMI Màn hình hiển thị sọc kẻ
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố mờ, đứt nét
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính
• Thay cảm ứng Màn hình  HMI : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…
• Thay thế LCD Màn hình HMI : Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy
• Màn hình HMI cảm ứng bị đơ, chạm không ăn
• Màn hình HMI bị lỗi bo mạch
• Màn hình HMI bị lỗi nguồn, không lên nguồn
• Màn hình HMI bị nổ tụ
• Màn hình HMI bị nổ bo mạch nguồn

Các lỗi màn hình thường xuyên gặp phải
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

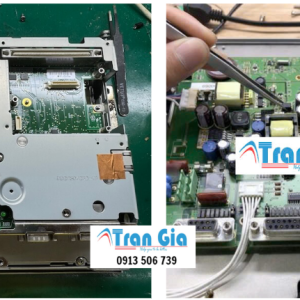

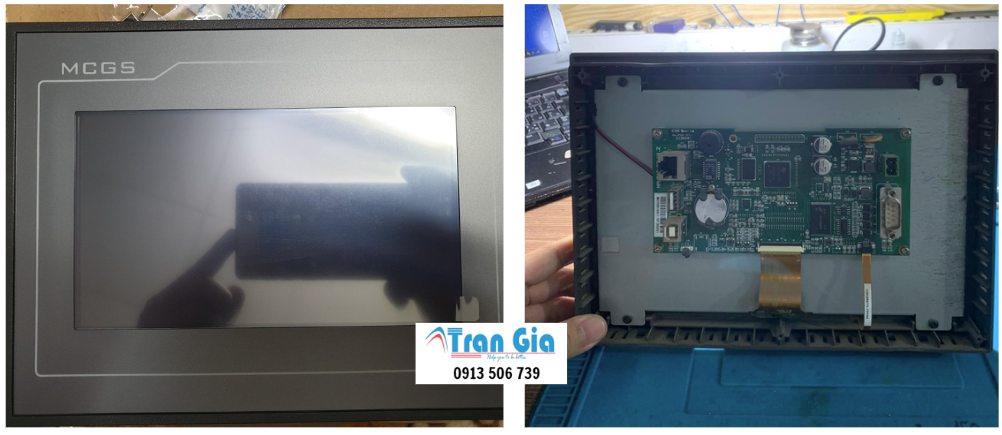

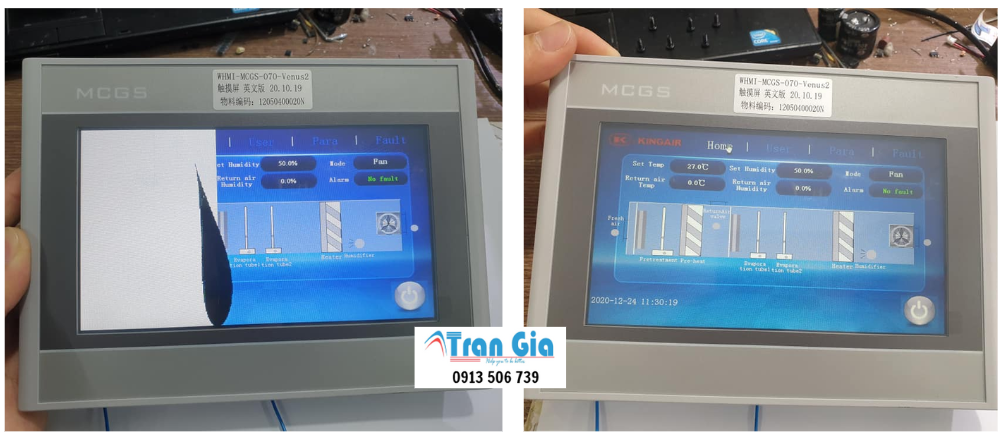

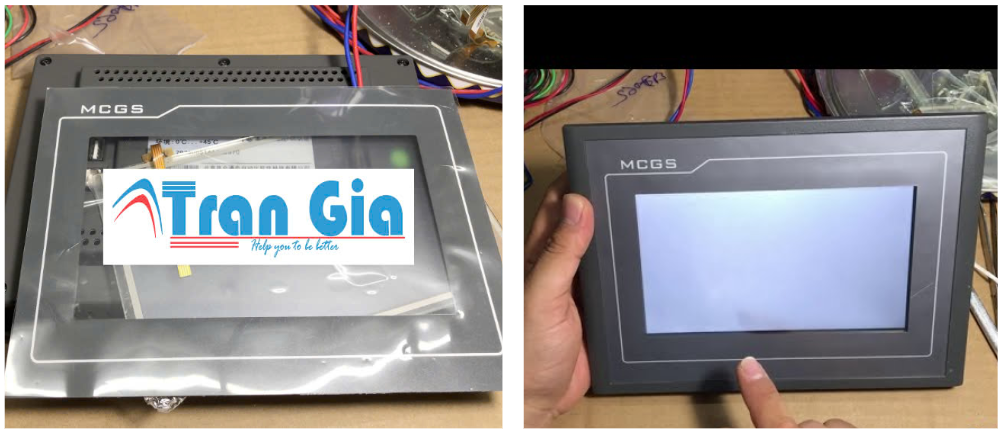

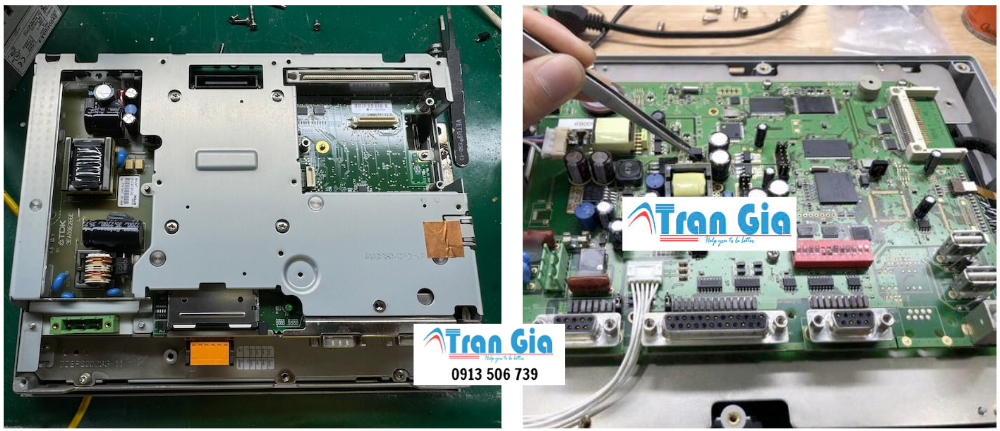

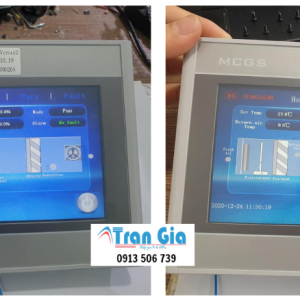

Hình ảnh một số thiết bị màn hình HMI đang được chúng tôi sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA trung tâm sửa chữa màn hình HMI MCGS, thay tấm LCD cho màn hình cảm ứng MCGS bảo hành 3-6 tháng

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
