TRAN GIA Automation chuyên cung cấp màn hình HMI HITECH chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Trung tâm sữa chữa màn hình HMI HITECH với kinh nghiệm 15 năm trong ngành Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Trung tâm sữa chữa màn hình HMI HITECH với kinh nghiệm 15 năm trong ngành

– Màn hình cảm ứng HMI Hitech bị nứt, vỡ

– Màn hình cảm ứng HMI Hitech hiển thị mờ

– Màn hình cảm ứng HMI Hitech hiển thị bị chấm đen

– Màn hình cảm ứng HMI Hitechbị hiển thị sọc

– Màn hình cảm ứng HMI Hitechkhông hiển thị, không sáng

– Màn hình HMI HitechProface bị treo (bị đơ), không thể cảm ứng

– Màn hình cảm ứng HMI chạm không ăn

– Màn hình HMI bị lỗi nguồn, mất nguồn

– Sửa màn hình cảm ứng lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.

– Sửa màn hình cảm ứng bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.

– Sửa màn hình cảm ứng không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.

– Sửa màn hình cảm ứng màn hình lỗi hư IC chính.

– Sửa màn hình cảm ứng lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Các bộ phận có thể hư hỏng của màn hình Hitech

Màn hình  Hmi Proface cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD: Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm,  Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất.

Hư Board Nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…

Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:

– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …

– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

– Có thể khôi phục các phần mềm macro nếu có

– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày

– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Bảng mã lỗi màn hình HMI HITECH

STT	Mã lỗi/Hiện tượng	Nguyên nhân khả dĩ	Cách xử lý đề xuất
1	Không lên nguồn	– Mất nguồn 24VDC  – Dây nguồn lỏng, gãy – Bo nguồn hỏng	– Đo nguồn cấp  – Kiểm tra dây, jack – Thay sửa bo nguồn
2	Lỗi No Program	– Chưa nạp chương trình  – File chương trình lỗi	– Kết nối cáp nạp  – Tải lại chương trình
3	Treo logo khi khởi động	– Firmware lỗi  – IC nhớ lỗi	– Tải lại firmware  – Kiểm tra/ thay IC nhớ
4	Lỗi CRC Error	– File chương trình lỗi CRC  – IC Flash lỗi	– Kiểm tra, sửa lại file  – Thay IC Flash nếu cần
5	Lỗi Communication Error	– Cáp truyền thông đứt, lỏng  – Sai thiết lập cổng COM	– Thay cáp  – Kiểm tra baudrate, cổng
6	Không nhận USB	– Cổng USB lỗi  – File USB không đúng định dạng	– Vệ sinh cổng USB  – Định dạng USB FAT32
7	Hiển thị sai màu	– Panel LCD lỗi– Bo mạch hình ảnh lỗi	– Thay panel LCD  – Sửa bo hình ảnh
8	Mất cảm ứng, loạn cảm ứng	– Tấm cảm ứng hỏng  – Socket tín hiệu lỏng	– Thay tấm cảm ứng  – Vệ sinh socket
9	Thời gian RTC sai	– Pin RTC yếu  – IC RTC lỗi	– Thay pin RTC  – Thay IC RTC nếu hỏng
10	Màn hình chớp tắt	– Nguồn không ổn định  –Tụ nguồn phù	– Đo nguồn cấp  – Thay tụ lỗi
11	Không giao tiếp PLC	– Sai cài đặt giao tiếp  – Cáp truyền thông lỗi	– Kiểm tra thiết lập  – Thay cáp mới
12	Báo lỗi checksum	– Lỗi file chương trình  – Bộ nhớ hỏng	– Tải lại file  – Thay IC nhớ

Chúng tôi chuyên sửa chữa màn hình cảm ứng Hitech model

HMI Hitech PWS1760 : PWS1760-CTN PWS1760-CTN1R

PWS1760-STN PWS1760-STNR HMI Hitech PWS1711 : PWS1711-CTN PWS1711-STN HMI Hitech PWS 3100 : PWS3100-STN PWS3100-FSTN HMI Hitech PWS 3120 : PWS3120-FSTD PWS3120-FTN PWS3120-STN HMI Hitech PWS 3260 : PWS3260-DTN PWS3260-FTN PWS3260-TFT HMI Hitech PWS 3261 : PWS3261-DTN PWS3261-FTN PWS3261-TFT HMI Hitech PWS 3760 : PWS3760-DTN PWS3760-FTN PWS3760-TFT HMI Hitech PWS 500S HMI Hitech PWS 520S HMI Hitech PWS 5600 : PWS 5600S-S PWS 5600T-S HMI Hitech PWS 5610S : PWS5600S-S HMI Hitech PWS 5610T : PWS5600T-S HMI Hitech PWS 6300S HMI Hitech PWS 6400F : PWS6400F-S PWS6400F-P HMI Hitech PWS 6500S : PWS6500S-S HMI Hitech PWS 6560S : PWS6560S-S HMI Hitech PWS 6600S : PWS6600S-N PWS6600S-P PWS6600S-S AP1600S-N AP1600S-P AP1600S-S HMI Hitech PWS 6600T : PWS6600T-N PWS6600T-P PWS6600T-S

HMI Hitech PWS 6600 : PWS6600C-N PWS6600C-P PWS6600C-S AP1600C-N AP1600C-P AP1600C-S HMI Hitech PWS 6620S : PWS6620S-N PWS6620S-P PWS6620T-N PWS6620T-P HMI Hitech PWS 6700 HMI Hitech PWS 6710T : PWS6700T-N PWS6700T-P HMI Hitech PWS 6800 : PWS6800C-N PWS6800C-P HMI Hitech PWS 6A00F : PWS6A00F-P HMI Hitech PWS 6A00T : PWS6A00T-N PWS6A00T-P.

PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00

X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch)

X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

X2 Marine: X2 Marine 7, X2 Marine 7 HB, X2 Marine 7 SC, X2 Marine 7 HB SC, X2 Marine 15, X2 Marine 15 HB, X2 Marine 15 SC, X2 Marine 15 HB SC

X2 Control: X2 Control 4, X2 Control 7, X2 Control 10, X2 Control 12, X2 Control 15

X2 motion: X2 motion 4, X2 motion 7, X2 motion 10, X2 motion 12, X2 motion 15

X2 extreme: X2 extreme 7, X2 extreme 12, X2 extreme 15, X2 extreme 7 12V

iX Series: iX T4A, iX T7A, iX T10A, iX T7B, iX T12B, iX T15B

E1000 Series: E1012, E1022, E1032, E1041, E1043, E1060, E1061, E1062, E1063, E1070, E1071, E1100, E1101, E1151

Exter Series: Exter K10 m, Exter K20 m, Exter K30 m, Exter K70, Exter K100, Exter T70, Exter T70 bl, Exter T70 sr bl, Exter T100, Exter T100 bl, Exter T100 sr bl, Exter T150, Exter T150 bl, Exter M70, QTERM A7, QTERM A12, T12C, PPC T15C, PPC T21CThay thế tấm cảm ứng và phần hiển thị LCD màn hình hmi Hitech Beijer các kích cỡ.

Các bước cần thiết kiểm tra màn hình báo lỗi

1. Ghi nhận mã lỗi:

• Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.

• Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…

2. Kiểm tra nguồn & kết nối:

• Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.

• Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.

3. Thử nạp lại chương trình:

• Tải lại file chương trình nếu nghi lỗi phần mềm.

• Đảm bảo file đúng phiên bản, tương thích với thiết bị.

4. Kiểm tra phần cứng:

• Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.

• Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.

5. Khắc phục & thay thế:

• Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.

• Làm sạch, gia cố chân socket, thay pin RTC nếu cần.

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

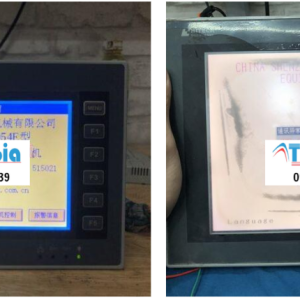

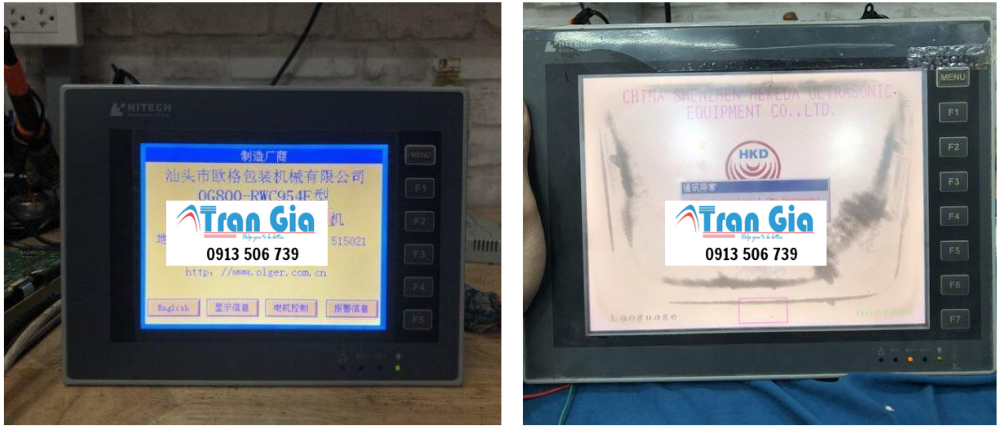

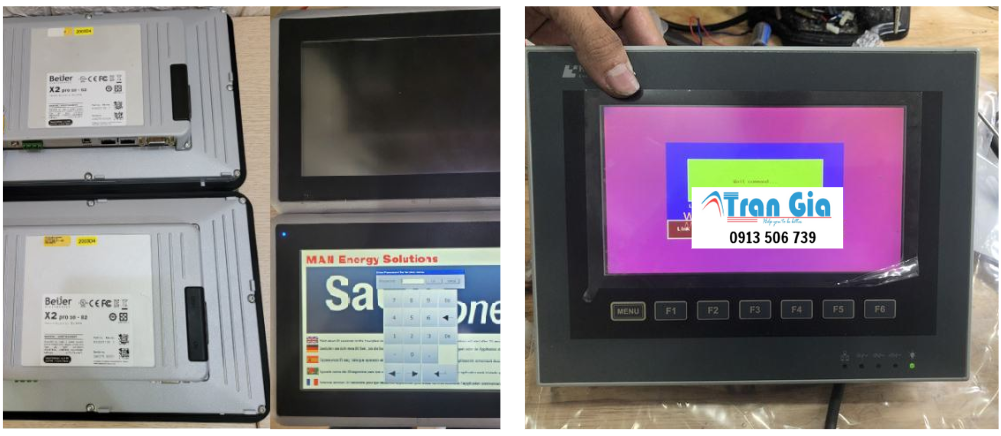

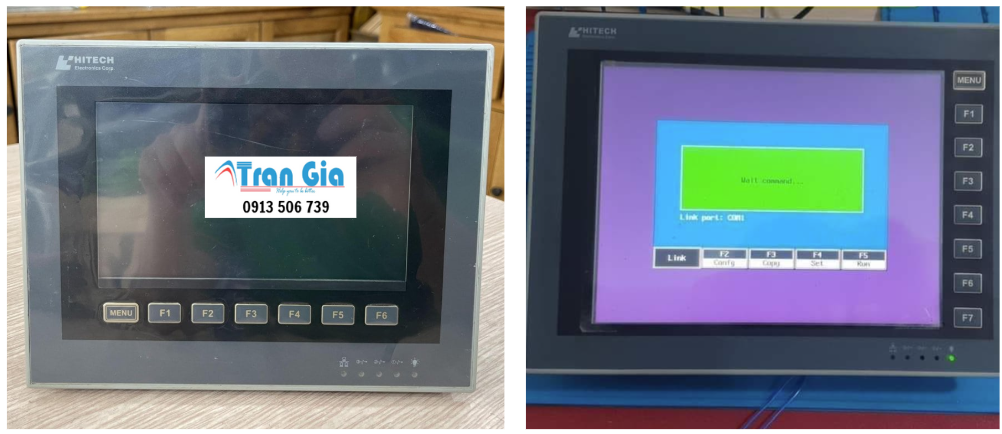

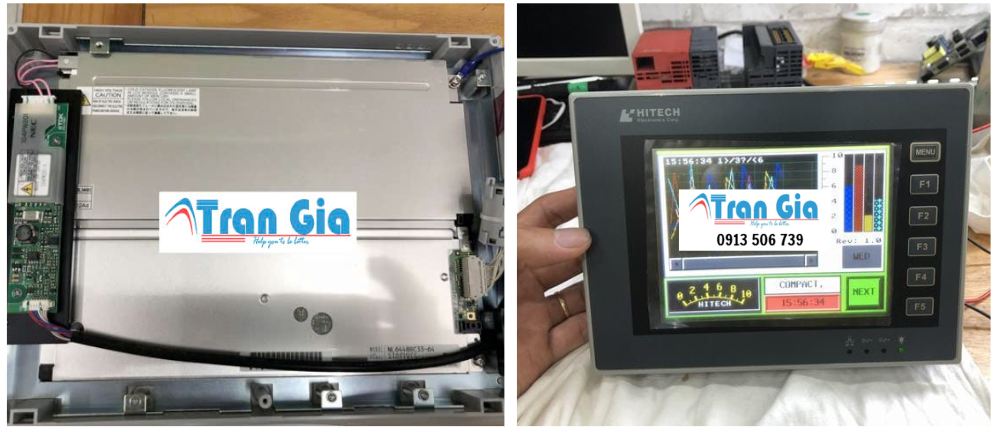

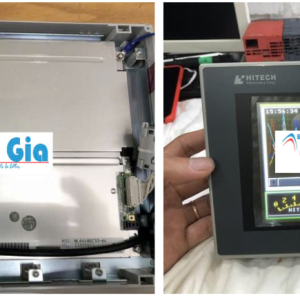

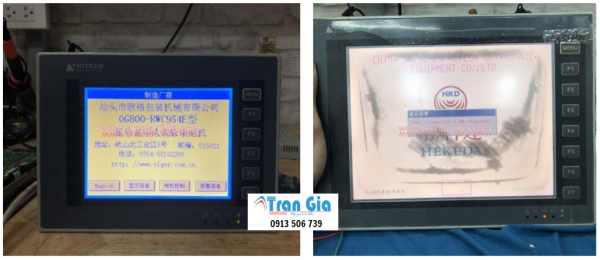

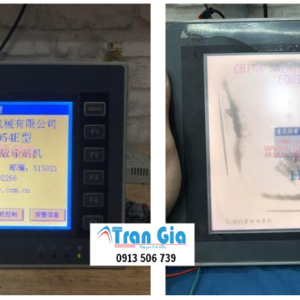

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA trung tâm sữa chữa màn hình HMI HITECH với kinh nghiệm 15 năm trong ngành

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI  toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa màn hình HMI tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
