TRAN GIA Automation chúng tôi chuyên cung cấp màn hình V808CH . Trung tâm chuyên sửa màn hình V808CH xử lí lỗi nhanh chóng với kinh nghiệm lâu năm với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
Các bước chung để xử lý mã lỗi chuyên sửa màn hình V808CH
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình V808CH

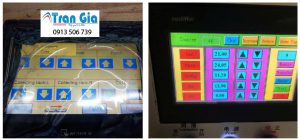

- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

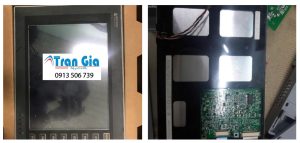

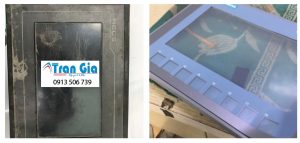

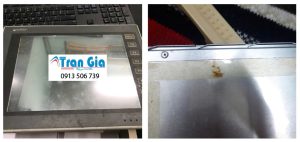

- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Chúng tôi có thể khắc phục và sửa chữa V808CH
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD

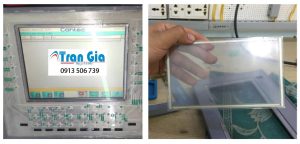

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình V808CH
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
TRAN GIA AUTOMATION chuyên sửa màn hình V808CH
Lỗi thường gặp phải ở màn hình V808CH
Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

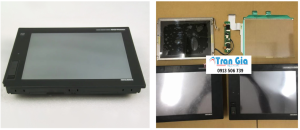

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

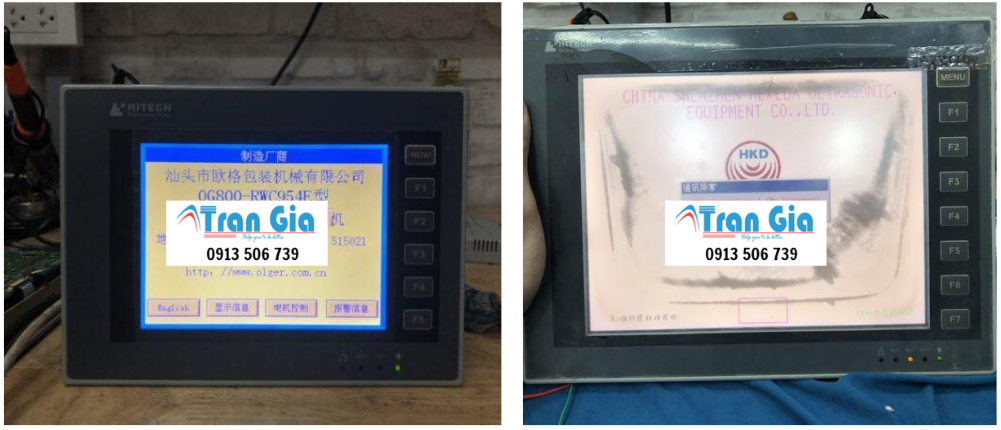

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Bảng mã lỗi màn hình V808CH
| Mã lỗi / Thông báo | Nguyên nhân chính | Hướng xử lý |
|---|---|---|
| PLC No Response | Mất kết nối với PLC | Kiểm tra cáp giao tiếp, thiết lập COM, trạng thái PLC (có RUN chưa) |
| Time Out Error | Giao tiếp bị treo do PLC phản hồi chậm hoặc sai baudrate | Kiểm tra lại baudrate, parity, station ID, stop bit… trong cấu hình V-SFT |
| System Error 0001 / 0002 | Lỗi hệ thống, thường do bộ nhớ hoặc hệ điều hành | Vào System Menu → Initialize → Memory Init → All hoặc nạp lại firmware |
| Firmware Error | Firmware bị lỗi, sai phiên bản hoặc bị ghi đè không đúng | Sử dụng V-SFT → Send System → nạp lại firmware đúng bản cho V808CH |
| No Project | Không có chương trình trên HMI hoặc bị mất | Sử dụng V-SFT → Send Project để nạp lại chương trình |
| Memory Card Error | Thẻ CF/SD không đọc được, sai định dạng hoặc hư | Dùng thẻ ≤ 2GB, định dạng FAT16, tránh dùng thẻ tốc độ cao |
| Security Error | Dự án đang có mật khẩu bảo vệ | Cần có pass để sửa, nếu không có chỉ có thể nạp lại project khác |
| Touch Panel Error | Lỗi phần cảm ứng hoặc lệch điểm nhấn | Thử calibrate cảm ứng trong System Menu hoặc thay tấm touch panel nếu hỏng |
| File System Error | Bộ nhớ lưu trữ bị lỗi hệ thống | Vào System Menu → Memory Init → chọn All để format bộ nhớ |
| COM Error (COM1/2/3) | COM truyền thông bị lỗi với thiết bị ngoại vi (PLC, Inverter…) | Kiểm tra cáp, cấu hình, hoặc chuyển sang COM khác nếu cần |
| Battery Low Warning | Pin nuôi chương trình yếu hoặc hết | Thay pin CR2032 trên mainboard → tránh mất project khi cúp điện |
🔧 CÁCH KHẮC PHỤC NHANH MỘT SỐ LỖI THƯỜNG GẶP
🔄 Khôi phục hệ thống – Khi lỗi SYSTEM ERROR hoặc FILE SYSTEM ERROR:
-
Tắt nguồn màn hình
-
Nhấn giữ góc dưới bên trái màn hình cảm ứng
-
Bật nguồn → vào System Menu
-
Chọn:
Initialize → Memory Init → All → Yes -
Nạp lại chương trình bằng phần mềm V-SFT v6
⬆️ Nạp lại firmware – Khi bị FIRMWARE ERROR:
-
Mở phần mềm V-SFT
-
Chọn:
Transfer → Send System -
Chọn file firmware
.SYSđúng model V808CH -
Kết nối COM → Nhấn Send
💡 Quá trình này cần cáp lập trình RS232 hoặc USB–RS232 (chip FTDI) nếu máy không có cổng COM.
🔌 CẤU HÌNH GIAO TIẾP PHỔ BIẾN VỚI PLC
| Hãng PLC | Cổng COM dùng | Giao thức | Ghi chú |
|---|---|---|---|
| Mitsubishi FX/Q | COM1 (RS232) | FX CPU Direct / MC | Baudrate 9600/38400, Station 0 |
| Siemens S7-200 | COM2 (RS422/485) | PPI | Baudrate 187.5k, địa chỉ đúng |
| Omron CQM1/CP1H | COM1 | Host Link | 7E1, Unit No đúng |
| Delta DVP | COM1/COM2 | Modbus RTU | Đúng parity, stop bit, baudrate, slave ID |
| Schneider | COM2/COM3 | Modbus RTU/ASCII | RS485 A/B đúng cực, baudrate 9600–19200 |
🧰 HỖ TRỢ MIỄN PHÍ THÊM NẾU CẦN
| Tài nguyên | Mục đích |
|---|---|
| ✅ Phần mềm V-SFT v6 | Viết, chỉnh sửa và nạp chương trình cho V808CH |
✅ Firmware .SYS chuẩn |
Khôi phục hệ điều hành khi lỗi |
| ✅ Datasheet V808CH | Kích thước, điện áp, sơ đồ chân kết nối |
| ✅ Sơ đồ cáp lập trình | Cáp RS232 từ PC → Mini DIN 8P hoặc cổng COM RJ45 |
| ✅ Driver USB–RS232 (FTDI) | Kết nối qua COM ảo trên máy tính |
✅ 11. CÁCH SAO LƯU & KHÔI PHỤC CHƯƠNG TRÌNH (PROJECT)
🔁 A. Sao lưu project từ HMI về máy tính (Receive Project)
Giúp bạn lưu lại chương trình đang chạy trên HMI, dùng để phục hồi hoặc chuyển sang HMI khác.
Các bước thực hiện:
-
Mở phần mềm V-SFT v6
-
Chọn
Transfer → Receive Project -
Chọn cổng COM (COM3, COM4…) nếu dùng cáp USB-RS232
-
Nhấn Receive → chương trình sẽ được lưu về máy tính dưới dạng
.vtp
⚠️ Nếu chương trình có đặt password → bạn chỉ nạp lại được, không chỉnh sửa được nếu không có mật khẩu.
🔼 B. Gửi chương trình vào HMI (Send Project)
Dùng khi muốn tải lại chương trình hoặc thay mới project.
Thao tác:
-
Mở V-SFT →
Transfer → Send Project -
Chọn đúng file
.vtpcủa V808CH -
Kiểm tra kết nối COM → Nhấn Send
✅ 12. RESET TOÀN BỘ HMI (KHÔI PHỤC GỐC)
Dùng khi màn hình bị lỗi nặng như treo, khởi động chậm, hoặc nghi ngờ lỗi hệ thống.
✳️ Cách làm:
-
Tắt nguồn màn hình
-
Nhấn giữ góc dưới bên trái của màn hình cảm ứng
-
Bật lại nguồn → sẽ vào System Menu
-
Chọn:
Initialize → Memory Init → All → Yes -
Sau đó nạp lại firmware và chương trình
💡 Nếu không vào được System Menu, cần nạp firmware qua COM bằng V-SFT.
✅ 13. CẤU TRÚC MENU SYSTEM – HMI V808CH
| Menu | Chức năng |
|---|---|
| Information | Kiểm tra phiên bản, serial, trạng thái hệ thống |
| Touch Calibration | Căn chỉnh lại điểm nhấn cảm ứng khi bị lệch |
| Memory Init | Format bộ nhớ (có thể chọn All, Project Only…) |
| Send/Receive | Nạp firmware, nhận/gửi chương trình qua COM |
| COM Settings | Thiết lập cổng truyền thông (RS232/RS485) thủ công nếu cần |
✅ 14. SƠ ĐỒ CÁP KẾT NỐI MÁY TÍNH VỚI V808CH (Lập trình RS232)
A. Dạng DB9 Female (PC) → Mini-DIN 8P (V808CH)
| DB9 (PC) | Mini DIN 8P (HMI) | Tín hiệu |
|---|---|---|
| Pin 2 | Pin 3 | TXD |
| Pin 3 | Pin 2 | RXD |
| Pin 5 | Pin 5 | GND |
B. Nếu dùng cáp USB–RS232 (chip FTDI):
-
Cài driver → COM ảo sẽ hiển thị trong Device Manager
-
Dùng đúng COM đó trong V-SFT khi gửi/nhận dữ liệu
✅ 15. GỢI Ý CẤU HÌNH GIAO TIẾP PHỔ BIẾN VỚI PLC
| Hãng PLC | Giao thức | Cổng COM | Thiết lập phổ biến |
|---|---|---|---|
| Mitsubishi FX | FX CPU Direct | COM1 (RS232) | Baudrate 9600–38400, 8N1, Station 0 |
| Siemens S7-200 | PPI | COM2 (RS485) | Baudrate 187.5Kbps, Station đúng |
| Omron CQM1 | Host Link | COM1 | 7E1, Unit No đúng, baudrate 9600 |
| Delta DVP | MODBUS RTU | COM2/3 | Baudrate 9600/19200, Parity Even, Stop bit: 1, Slave: 1–247 |
📦 BẠN CẦN FILE HỖ TRỢ? MÌNH CÓ THỂ GỬI
| Tài nguyên | Ghi chú |
|---|---|
| ✅ Phần mềm V-SFT v6 | Dùng cho tất cả dòng HMI Fuji V Series |
| ✅ Firmware V808CH .SYS | Dùng để phục hồi khi HMI lỗi hoặc bị treo |
| ✅ Driver USB–RS232 | Cho lập trình qua laptop không có cổng COM |
| ✅ Sơ đồ cáp truyền thông | Kết nối với PLC Mitsubishi, Siemens, Delta… |
| ✅ Datasheet V808CH | Tra cứu sơ đồ chân, kích thước, nguồn cấp |
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
