TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình V710IT, V710T, V710IS, V710S xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa chữa màn hình HMI
Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Bảng mã lỗi màn hình V710IT, V710T, V710IS, V710S
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không thể đọc chương trình hệ thống | File chương trình bị lỗi hoặc bộ nhớ Flash hỏng – cần nạp lại file PRG từ V-SFT |
| 02H | Lỗi đọc file hệ thống / cấu hình | Export thiếu file hoặc sai định dạng – xuất lại đầy đủ project từ V-SFT |
| 03H | File cấu hình không tương thích | Dùng sai phiên bản phần mềm / sai dòng màn hình – kiểm tra model và phiên bản phần mềm |
| 04H | Không giao tiếp được với PLC | Sai baudrate, địa chỉ thiết bị, cáp COM lỗi – kiểm tra thông số và kết nối RS232/RS485 |
| 05H | Mất kết nối với PLC trong quá trình vận hành | PLC tắt nguồn, dây COM chập chờn, nhiễu tín hiệu – kiểm tra toàn bộ wiring và PLC |
| 06H | Không thể ghi dữ liệu xuống PLC | Ghi sai địa chỉ hoặc PLC đang khóa ghi – kiểm tra vùng nhớ và quyền ghi trong PLC |
| 07H | Lỗi dữ liệu từ PLC (sai định dạng, kiểu dữ liệu không khớp) | Sai loại dữ liệu (Bit/Word/BCD/Float), địa chỉ bị sai hoặc chưa khai báo biến trong PLC |
| 08H | Không thể ghi dữ liệu công thức (Recipe Error) | File recipe lỗi, không đủ bộ nhớ hoặc sai định dạng – kiểm tra lại cấu hình recipe |
| 09H | CRC Error – dữ liệu bị hỏng, lỗi kiểm tra tính toàn vẹn | Lỗi bộ nhớ hoặc khi truyền file PRG bị gián đoạn – cần nạp lại bằng file mới |
| 0AH | Lỗi Macro (Macro Program Error) | Câu lệnh sai cú pháp, macro vượt giới hạn hoặc dùng lệnh không hỗ trợ – kiểm tra và sửa lại |
| 0BH | Bộ nhớ đầy – không thể lưu log, công thức hoặc history | Xóa log, recipe cũ hoặc format bộ nhớ trong System Menu |
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Giải pháp |
|---|---|---|
| 0CH | Watchdog Timeout – màn hình treo | Macro chạy lỗi vòng lặp vô hạn hoặc phần mềm bị treo – cần restart, kiểm tra macro |
| 0DH | Không truy cập được biến hệ thống hoặc biến người dùng | Biến chưa được khai báo đúng cách – mở V-SFT để kiểm tra |
| 0EH | Font lỗi – không hiển thị chữ hoặc hiển thị sai ký tự | Thiếu file font hoặc dùng sai font – xuất lại project đầy đủ từ phần mềm |
| 0FH | Không nhận USB/CF card | Thiết bị không đúng định dạng (nên dùng FAT/FAT32, ≤8GB) hoặc USB hỏng |
| 10H | Không thể ghi hoặc đọc log, file lịch sử | Bộ nhớ bị đầy, file log lỗi – xóa file log cũ hoặc format lại bộ nhớ |
| 11H | Màn hình không tìm thấy “Initial Screen” | Trong V-SFT chưa chọn màn hình khởi động – cài đặt lại và nạp lại PRG |
| 12H | Màn hình khởi động liên tục (Boot Loop) | Project lỗi, bộ nhớ Flash lỗi – cần format và nạp lại toàn bộ chương trình |
| 13H | EEPROM Error – lỗi bộ nhớ hệ thống | EEPROM đã lỗi vật lý – nếu lặp lại → phải thay panel hoặc sửa bo mạch chính |
| 14H | Nhiệt độ cao quá mức – Overheat Warning | Môi trường nóng, quạt tản nhiệt yếu – cần hạ nhiệt độ khu vực gắn HMI |
| 15H | Lỗi cảm ứng – Touch panel không nhận thao tác | Cảm ứng lệch, hư panel hoặc cáp lỏng – hiệu chuẩn hoặc thay panel cảm ứng |
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Giải pháp |
|---|---|---|
| 16H | Lỗi khi ghi vào EEPROM – ghi không thành công dữ liệu hệ thống | EEPROM xuống cấp – nếu lặp lại cần kiểm tra phần cứng hoặc thay bo EEPROM |
| 17H | Lỗi thời gian thực RTC (Real-Time Clock Error) | Hết pin RTC – mở mặt sau để thay pin lithium (thường là CR2032 hoặc tương đương) |
| 18H | Lỗi xác thực người dùng – sai mật khẩu nhiều lần hoặc sai quyền truy cập | Màn hình tự khóa hoặc ngăn truy cập – chờ 1 phút hoặc nạp lại project để reset quyền |
| 19H | Không ghi được dữ liệu lên USB/CF card | USB không có quyền ghi, định dạng sai, bộ nhớ đầy – format USB về FAT32, thay USB khác |
| 1AH | Macro chạy lỗi ở dòng lệnh cụ thể (Macro Step Error) | Lỗi logic hoặc biến chưa được gán giá trị – sửa lại macro bằng V-SFT |
| 1BH | Thiếu tài nguyên hệ thống (font, hình ảnh, dữ liệu mở rộng) | Khi export project chưa chọn “All Resources” – cần xuất lại project đầy đủ từ V-SFT |
| 1CH | Dòng điện cổng USB vượt mức (USB Overcurrent) | Dùng USB tiêu thụ quá dòng (ổ cứng, thiết bị mạng…) – thay bằng USB ≤ 8GB loại nhỏ |
| 1DH | Không nhận module mở rộng (I/O, giao tiếp…) | Module không cấp nguồn hoặc cáp tín hiệu lỗi – kiểm tra wiring và tương thích model |
| 1EH | Lỗi khởi tạo hệ thống – system boot fail | Bộ nhớ lỗi hoặc file hệ thống hỏng – format lại và nạp lại firmware + PRG |
| 1FH | Cổng COM xung đột – COM1/COM2 bị trùng cấu hình hoặc dùng chung giao tiếp | Tách cổng nạp và cổng PLC – chỉnh lại cổng COM trong phần mềm và sơ đồ nối dây |
HIỆN TƯỢNG KHÁC (KHÔNG CÓ MÃ LỖI) NHƯNG THƯỜNG GẶP TRÊN V710
| Hiện tượng | Nguyên nhân & Khắc phục |
|---|---|
| Màn hình khởi động treo ở logo FUJI HAKKO | Lỗi hệ điều hành hoặc PRG không tương thích – vào System Loader và nạp lại PRG |
| Cảm ứng nhấn sai điểm, lệch tọa độ | Cần hiệu chuẩn lại cảm ứng trong menu hệ thống hoặc thay panel cảm ứng nếu không phản hồi |
| Giao tiếp PLC lúc được lúc không | Cáp COM dài không có điện trở kết thúc, nhiễu – dùng cáp bọc chống nhiễu, gắn trở cuối 120Ω |
| Không upload/download được qua USB hoặc COM | Sai driver, tốc độ truyền hoặc chọn sai cổng COM – kiểm tra lại dây, driver, và phần mềm |
| Không vào được chế độ System Loader | Chạm sai vị trí hoặc cảm ứng chết – thử nhấn phím cứng SYSTEM (nếu có) hoặc dùng tool nạp ngoài |
CÁCH XỬ LÝ TOÀN DIỆN CHO DÒNG V710
| Tình huống | Giải pháp |
|---|---|
| Màn hình treo, không vào được chương trình | Nhấn giữ góc trên trái khi cấp nguồn để vào System Loader |
| Nạp chương trình nhưng không hiển thị gì | Chưa cài đặt “Initial Screen” – cài lại trong phần mềm V-SFT trước khi export |
| Không giao tiếp với PLC | Kiểm tra lại baudrate, địa chỉ thiết bị, dây nối, và chọn đúng protocol trong V-SFT |
| Cảm ứng liệt | Hiệu chuẩn nếu còn nhấn được – nếu không → thay panel cảm ứng |
Các bước chung để xử lý mã lỗi màn hình HMI
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình V710IT, V710T, V710IS, V710S
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Lỗi thường gặp phải ở màn hình V710IT, V710T, V710IS, V710S
Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa các lỗi ở màn hình V710IT, V710T, V710IS, V710S
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

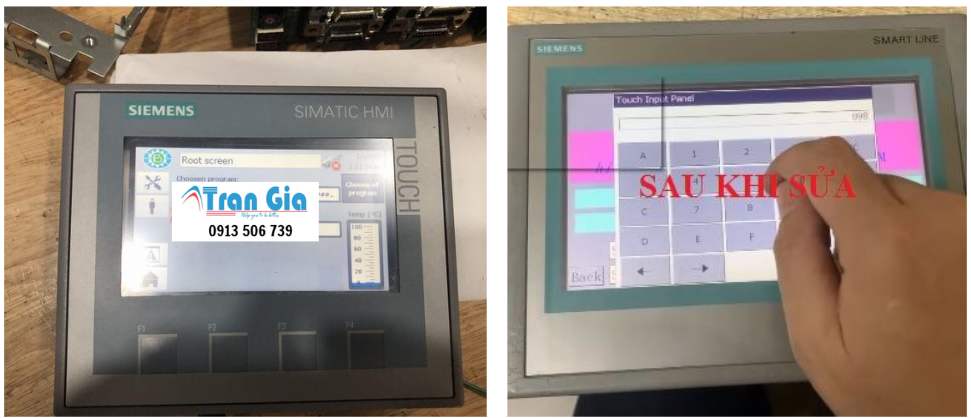

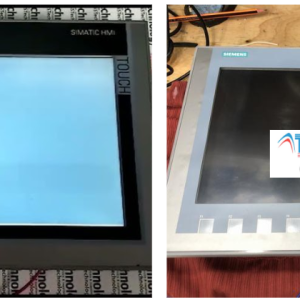

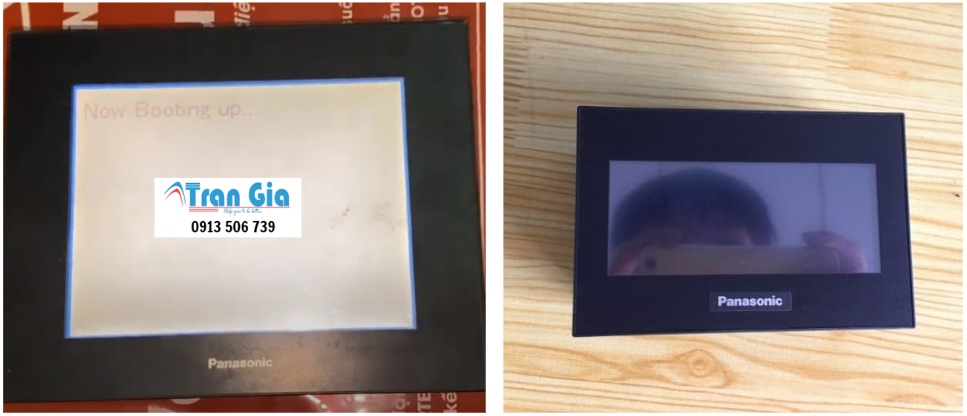

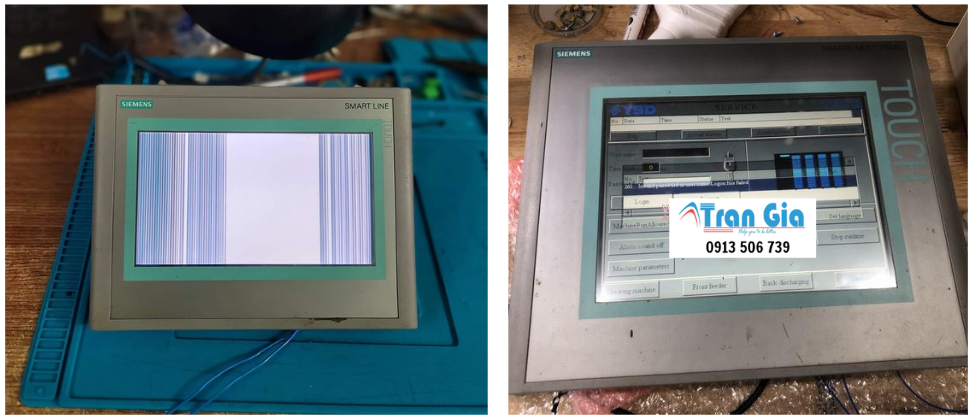

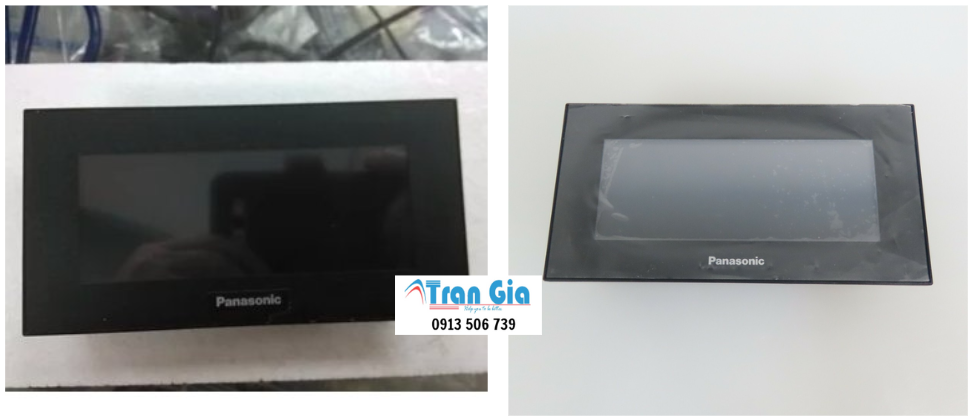

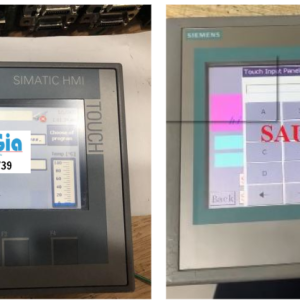

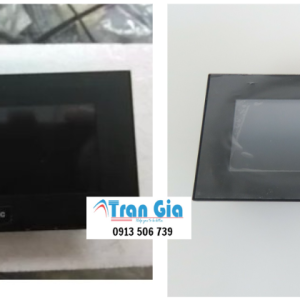

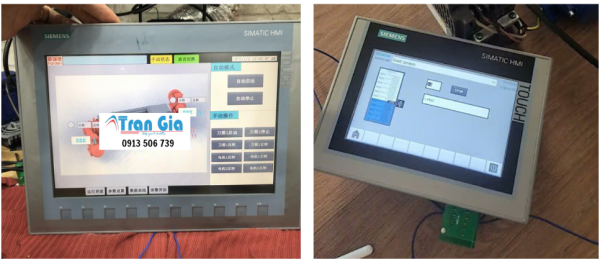

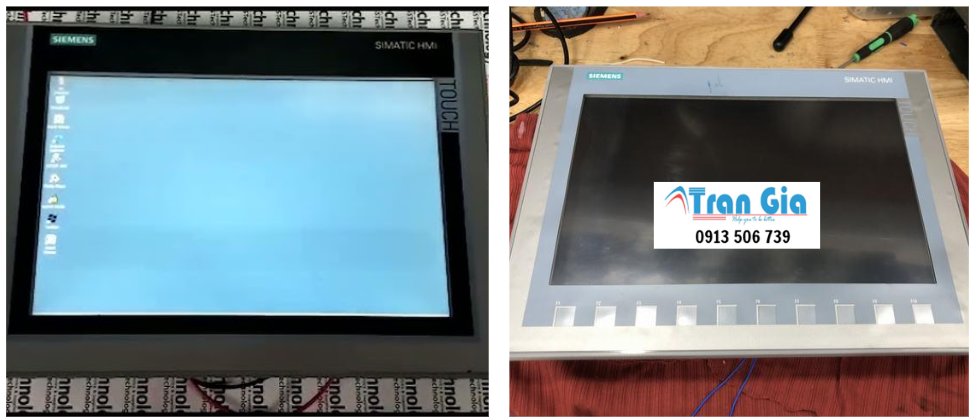

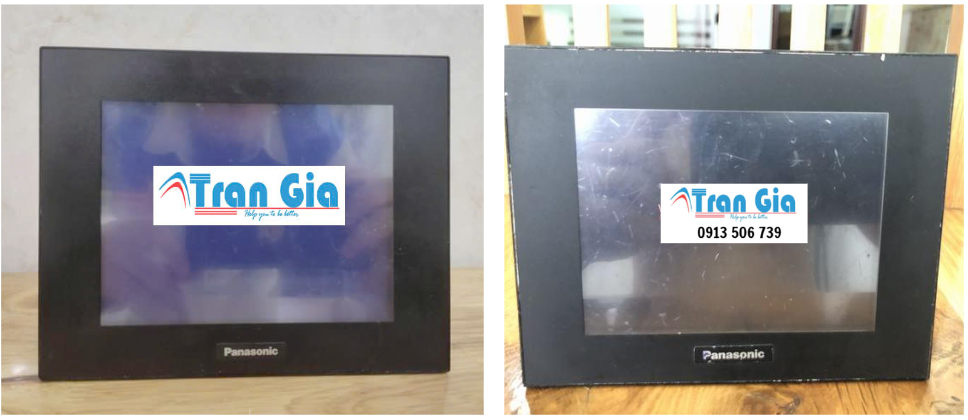

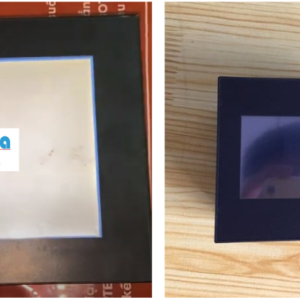

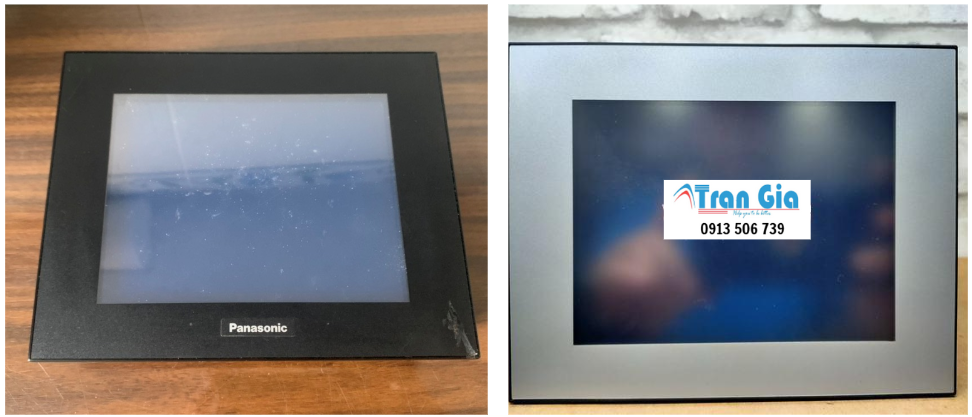

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
