TRAN GIA Automation chúng tôiTrung tâm chuyên sửa màn hình UG530H-VH1 nhanh chóng giá rẻ với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên Thay LCD cho màn hình HMI UG530H-VH1
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi thay LCD cho màn hình HMI UG530H-VH1
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG530H-VH1
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG530H-VH1 nhanh chóng giá rẻ
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| 01H | Không có chương trình (No project) | Màn hình chưa được nạp file PRG | Kết nối máy tính, dùng phần mềm UG00S-CW để nạp lại chương trình |
| 02H | Lỗi hệ thống khởi động (System startup error) | Bộ nhớ lỗi / chương trình bị lỗi | Vào System Menu → Format bộ nhớ → nạp lại PRG |
| 03H | Chương trình không tương thích model UG530H | File PRG export sai model | Export lại chương trình đúng model UG530H-VH1 từ UG00S-CW |
| 04H | Lỗi truyền thông với PLC | Cáp sai, COM sai, cấu hình sai | Kiểm tra dây COM, tốc độ truyền, parity, địa chỉ PLC |
| 05H | PLC không phản hồi | PLC tắt nguồn hoặc không kết nối | Kiểm tra trạng thái PLC, đảm bảo PLC đang chạy (RUN) |
| 06H | Không ghi/đọc được dữ liệu PLC | Lỗi tag, địa chỉ sai | Kiểm tra lại tag trong PRG, địa chỉ ghi/đọc |
| 07H | Lỗi macro (Macro runtime error) | Macro sai cú pháp hoặc truy cập biến sai | Chạy lại từng đoạn macro hoặc tạm thời disable macro để test |
| 08H | Lỗi bộ nhớ flash (CRC, bad block) | File PRG lỗi, hoặc bộ nhớ flash lỗi | Nạp lại PRG mới → Nếu vẫn lỗi → cần kiểm tra phần cứng |
| 09H | Không lưu được thời gian / log / recipe | Hết pin RTC hoặc lỗi EEPROM | Thay pin CMOS CR2032 hoặc EEPROM trên bo mạch |
| 0AH | Không khởi động được – chỉ sáng đèn nền | Lỗi bootloader hoặc chương trình không hợp lệ | Nhấn giữ góc trái khi khởi động → Vào System Menu → Format → Nạp lại PRG |
LỖI KHÔNG CÓ MÃ – THƯỜNG GẶP TẠI HIỆN TRƯỜNG
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Màn hình chỉ sáng trắng | Mất PRG hoặc lỗi PRG → Màn hình không khởi động hệ điều hành | Nạp lại chương trình qua cáp COM (RS232) hoặc USB-RS232 |
| Cảm ứng bị lệch, không bấm được | Tấm cảm ứng sai vị trí hoặc bị hư | Vào System Menu → Calibrate hoặc thay tấm cảm ứng |
| Không upload chương trình | COM sai, cáp lỗi, chưa cài driver | Kiểm tra COM port, driver USB-RS232, chọn đúng model khi kết nối phần mềm |
| Giao tiếp PLC lúc được lúc không | Cáp RS232/485 bị nhiễu hoặc kết nối sai chân | Đo điện áp tín hiệu, kiểm tra chống nhiễu và trở cuối RS485 nếu cần |
GIAO TIẾP & KẾT NỐI CHUẨN CHO UG530H-VH1
| Loại giao tiếp | Chân kết nối | Lưu ý |
|---|---|---|
| RS232 | DB9: Pin 2 (RX), 3 (TX), 5 (GND) | Dùng cáp chéo TX–RX nếu kết nối với PLC Mitsubishi, Omron, Delta… |
| RS485 (Terminal) | A+, B-, GND | Nếu dùng Modbus RTU, cần đúng thứ tự A/B và gắn trở cuối nếu cần |
| USB (nếu có) | Chỉ dùng cho update firmware / upload PRG bằng USB–COM adapter |
THÔNG TIN NHANH UG530H-VH1
| Thông số | Chi tiết |
|---|---|
| Kích thước màn hình | 5.7 inch TFT LCD màu |
| Độ phân giải | 320 x 240 |
| Cảm ứng | Resistive (điện trở, 4-wire) |
| Nguồn cấp | 24VDC (±10%) |
| Cổng giao tiếp | RS232, RS485, USB (tùy dòng) |
| Phần mềm lập trình | UG00S-CW / UG00A-CW |
CÁC VẤN ĐỀ PHẦN CỨNG THƯỜNG GẶP – UG530H-VH1
| Bộ phận | Triệu chứng lỗi | Hướng xử lý thực tế |
|---|---|---|
| Nguồn 24VDC | Màn hình không sáng hoặc chớp tắt | Đo nguồn vào ≥ 24VDC, kiểm tra lọc nguồn, IC ổn áp 5V, tụ nguồn, dây tiếp điểm lỏng |
| Bo xử lý chính (Main board) | Mất chương trình, không thể giao tiếp COM | Nạp lại PRG. Nếu vẫn lỗi → có thể hư flash hoặc lỗi CPU → Cần thay main hoặc sửa bo |
| Panel cảm ứng (Touch) | Nhấn sai vị trí, loạn cảm ứng, không nhấn được | Vào System Menu → Calibrate cảm ứng. Nếu vẫn lỗi → thay tấm cảm ứng 5.7” 4 dây |
| Cổng COM RS232/485 | Không kết nối được PLC hoặc PC | Đo TX/RX (oscilloscope nếu có), kiểm tra IC giao tiếp (MAX232 hoặc SP232) |
| Bộ nhớ Flash / EEPROM | Không lưu được recipe, alarm, hoặc boot lỗi | Format bộ nhớ từ menu → Nếu vẫn lỗi → có thể flash bị lỗi → sửa hoặc thay flash mới |
| Pin RTC (thời gian thực) | Không lưu thời gian sau khi tắt nguồn | Thay pin CMOS 3V loại CR2032 hoặc pin dán 3V (tùy bo) |
KHÔI PHỤC CHƯƠNG TRÌNH KHI MẤT TOÀN BỘ (FULL RESET)
➤ Trường hợp: Bật nguồn màn hình trắng, không cảm ứng, không hiển thị chữ gì
| Bước xử lý | Hướng dẫn cụ thể |
|---|---|
| 1. Vào System Menu thủ công | Tắt nguồn → Nhấn giữ góc trên trái màn hình → Bật nguồn → Giữ 5–10 giây |
| 2. Format toàn bộ bộ nhớ | Chọn Memory → Format All |
| 3. Kết nối máy tính → nạp lại PRG | Dùng phần mềm UG00S-CW, COM RS232 / USB–RS232 → Chọn đúng model UG530H-VH1 |
| 4. Export lại PRG nếu cần | Nếu còn file PRG cũ → Import lại đúng với firmware đang dùng |
RESET MÀN HÌNH KHI BỊ TREO HOẶC KHÔNG VÀO ĐƯỢC MENU
| Trường hợp | Cách xử lý |
|---|---|
| Cảm ứng không nhấn được để vào Menu | Dùng chuột PS/2 nếu có cổng hoặc cắm bàn phím để thao tác tạm |
| Không vào được Menu dù giữ góc trái | Có thể đã mất bootloader → Cần nạp lại hệ điều hành gốc qua COM |
| Không upload được chương trình | Kiểm tra đúng COM port, tốc độ, và driver cáp FTDI hoặc Prolific |
| Báo lỗi “Incorrect project format” | File PRG sai model UG530H → Phải export đúng loại thiết bị khi dùng phần mềm |

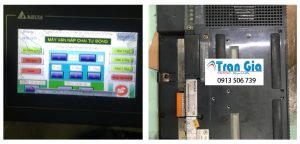

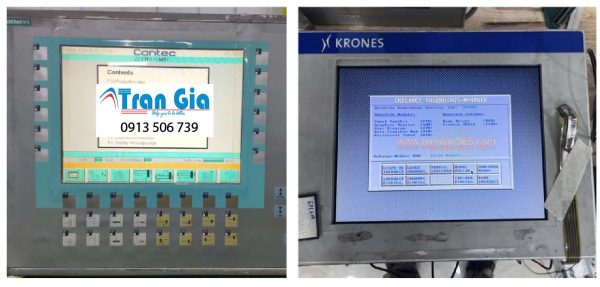

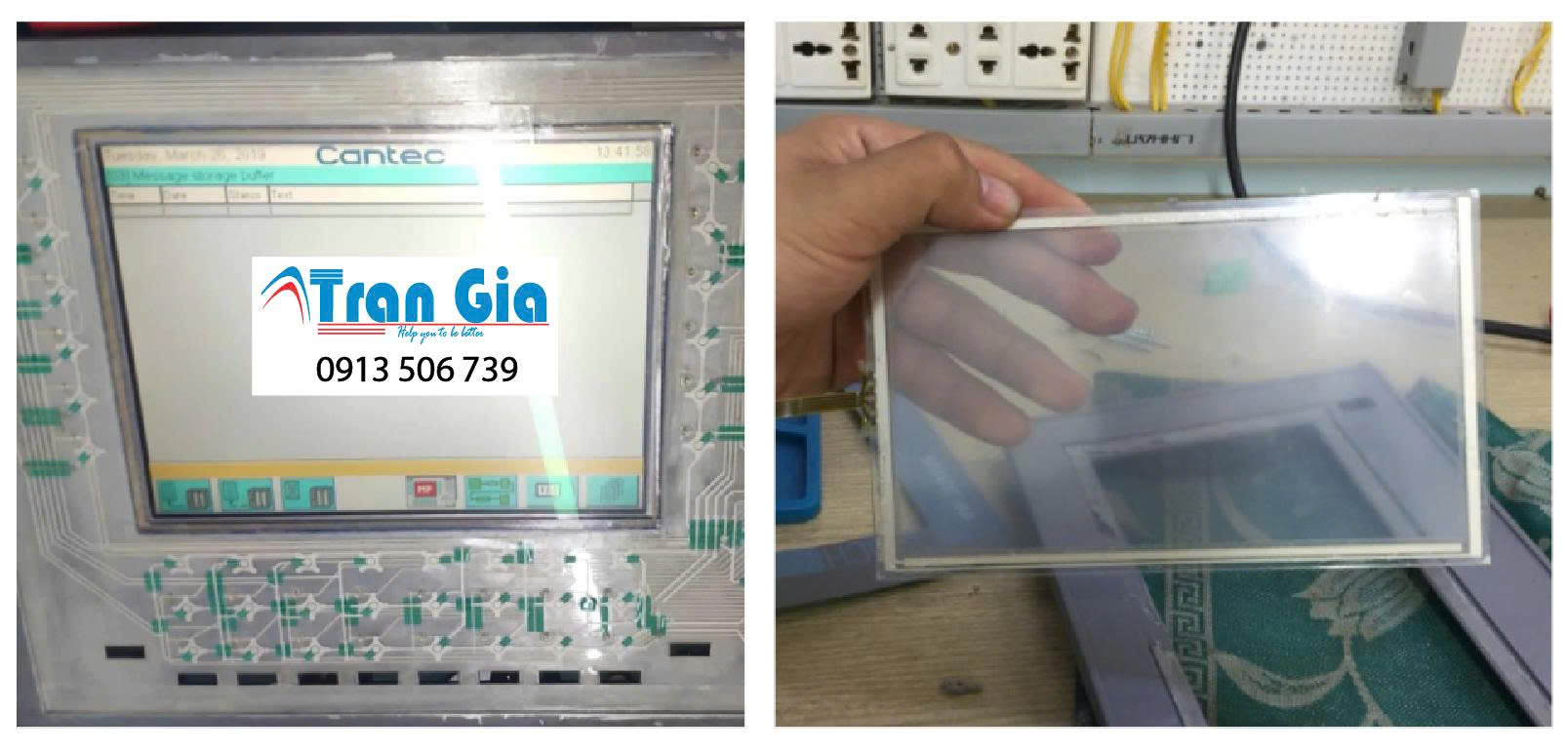

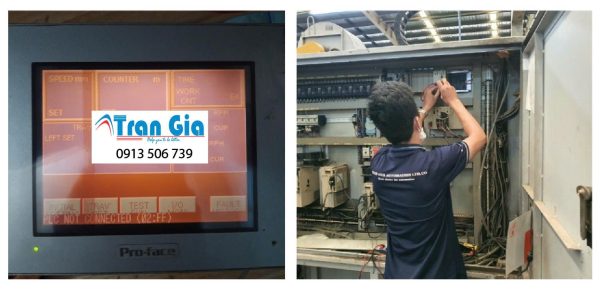

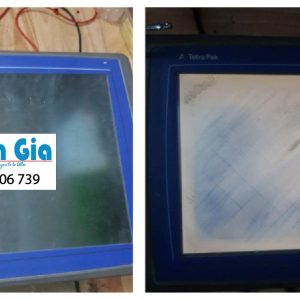

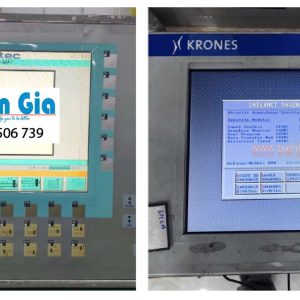

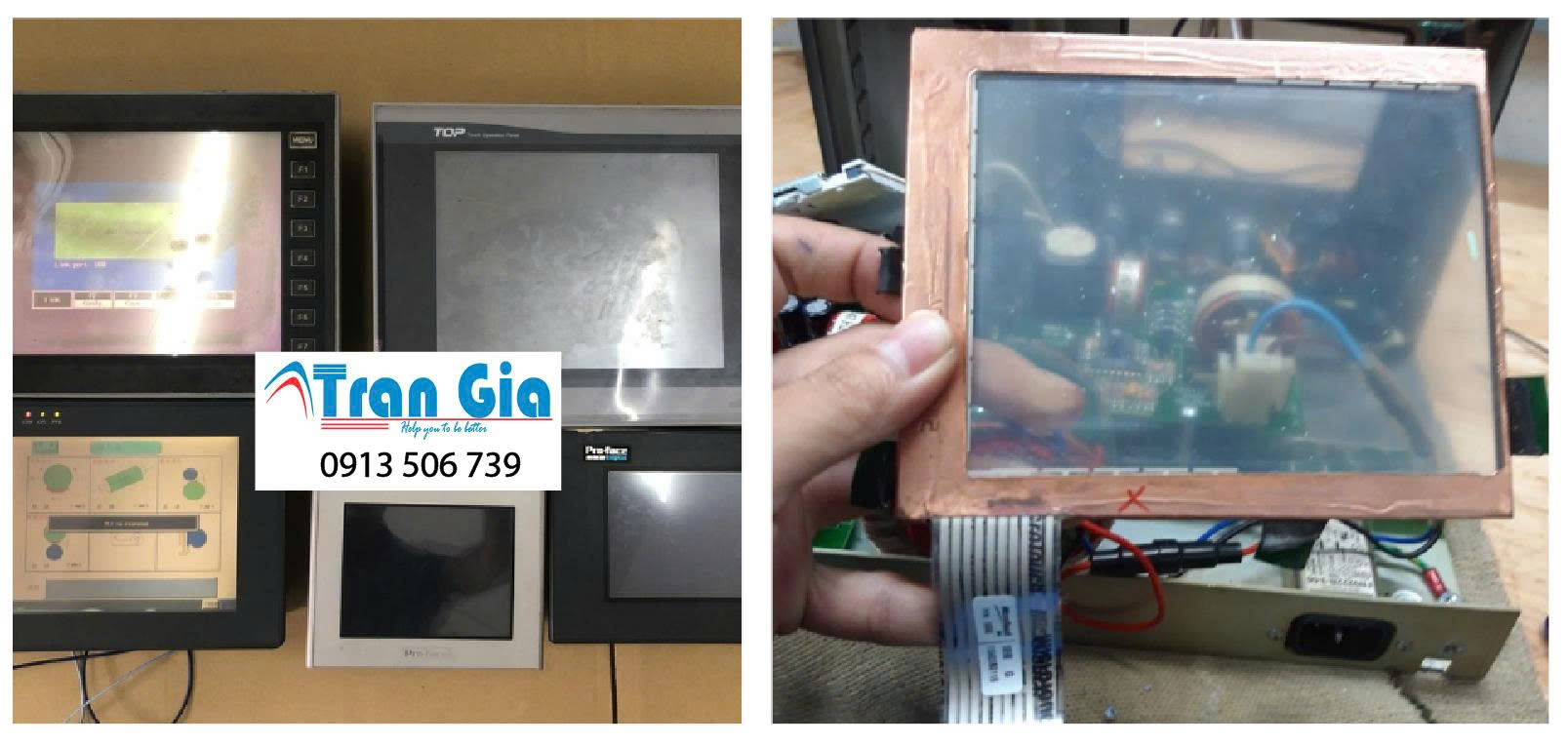

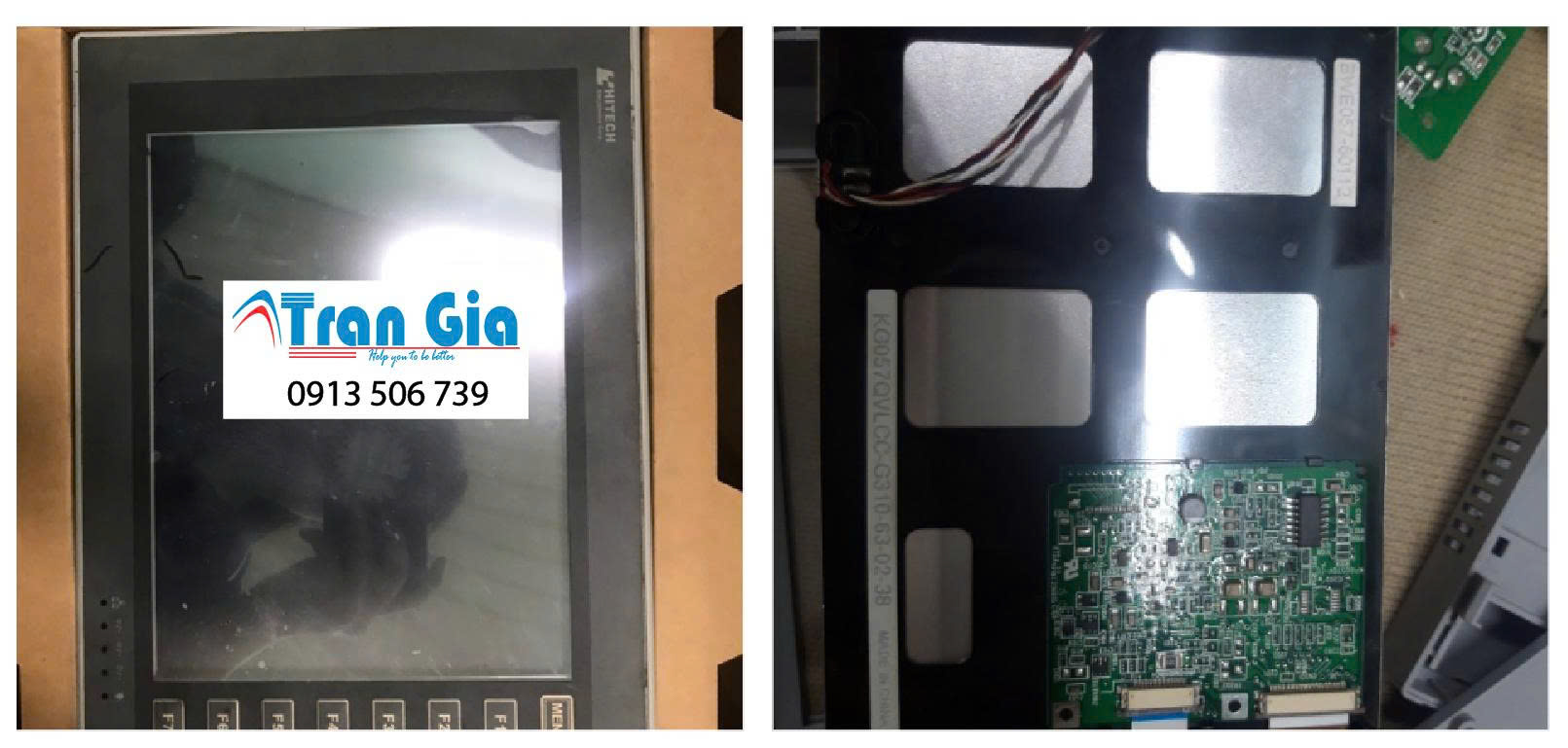

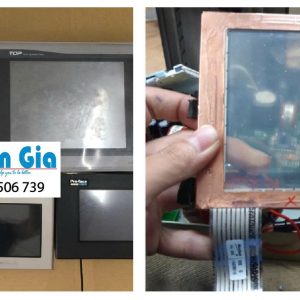

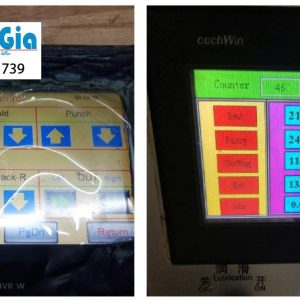

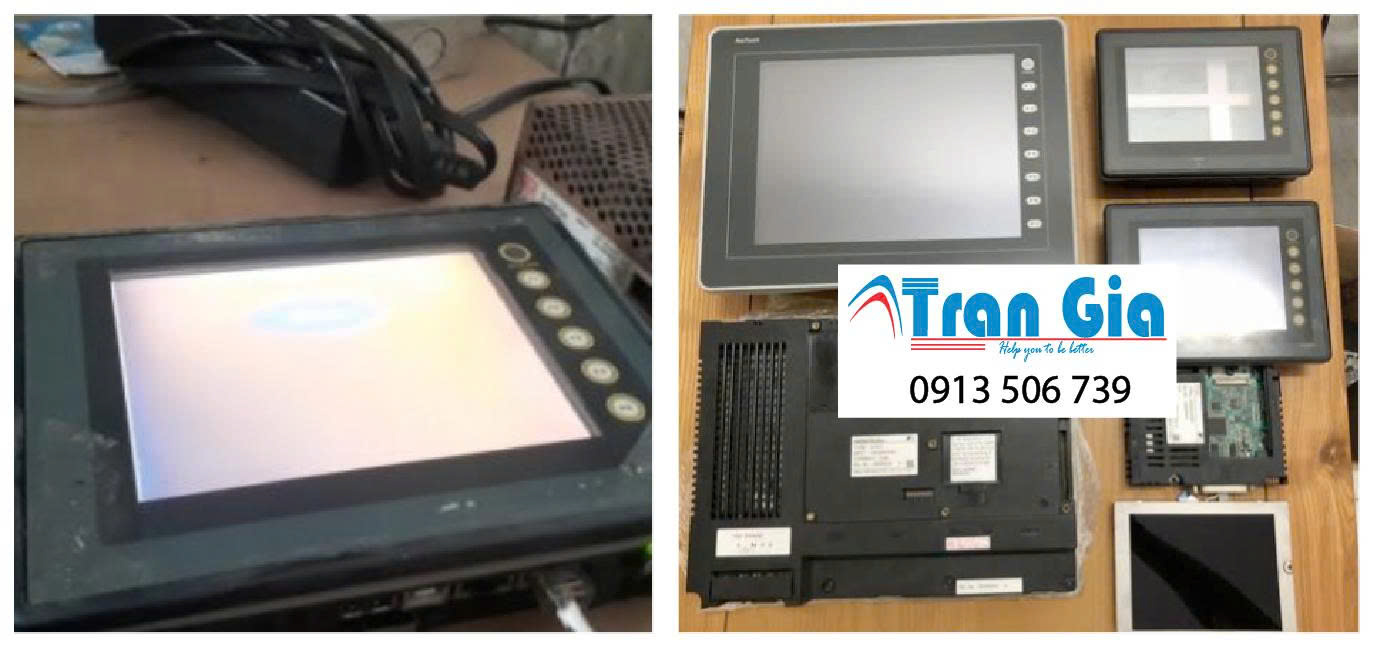

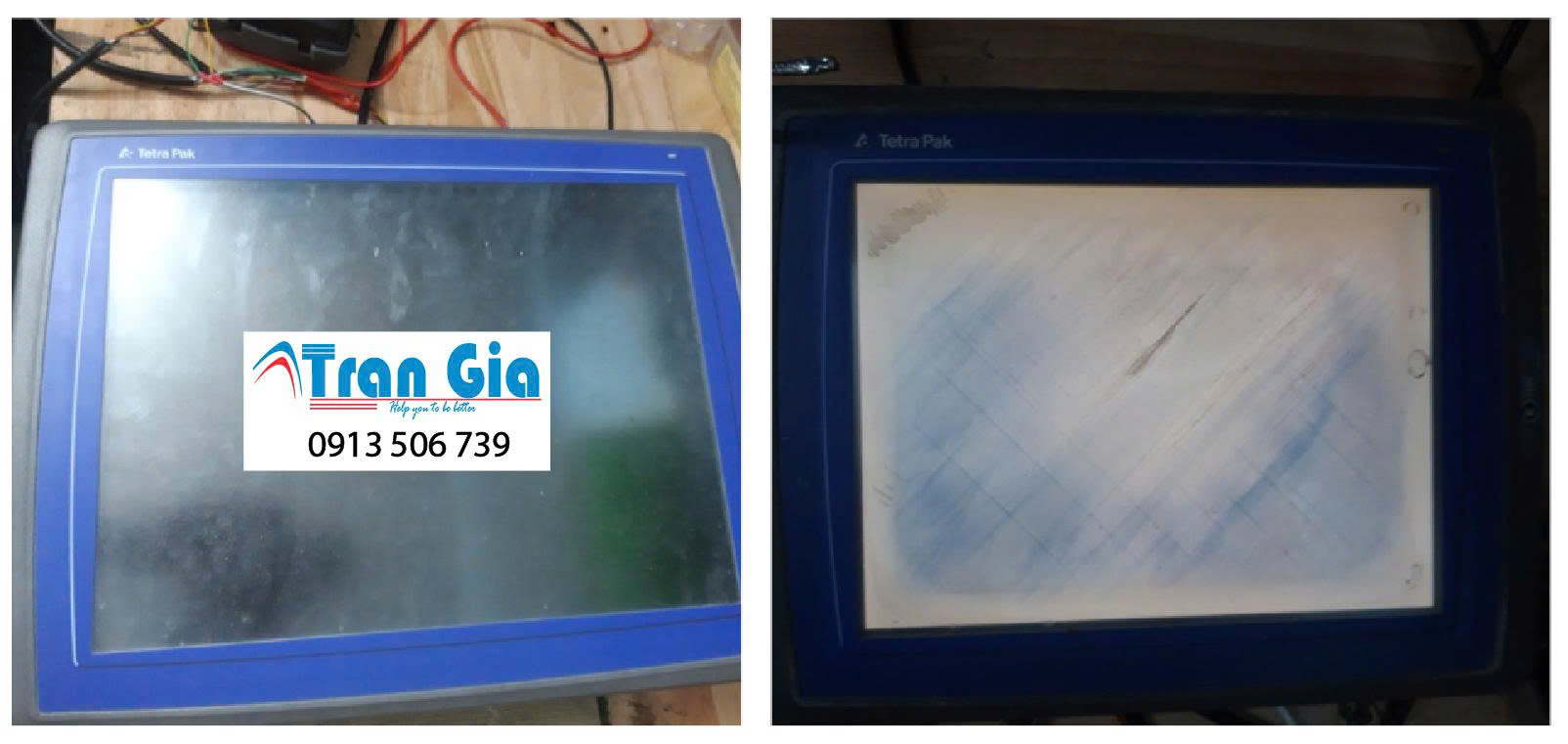

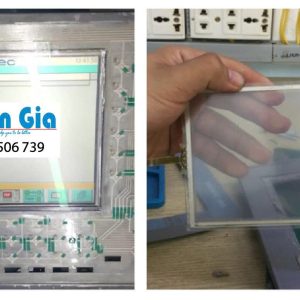

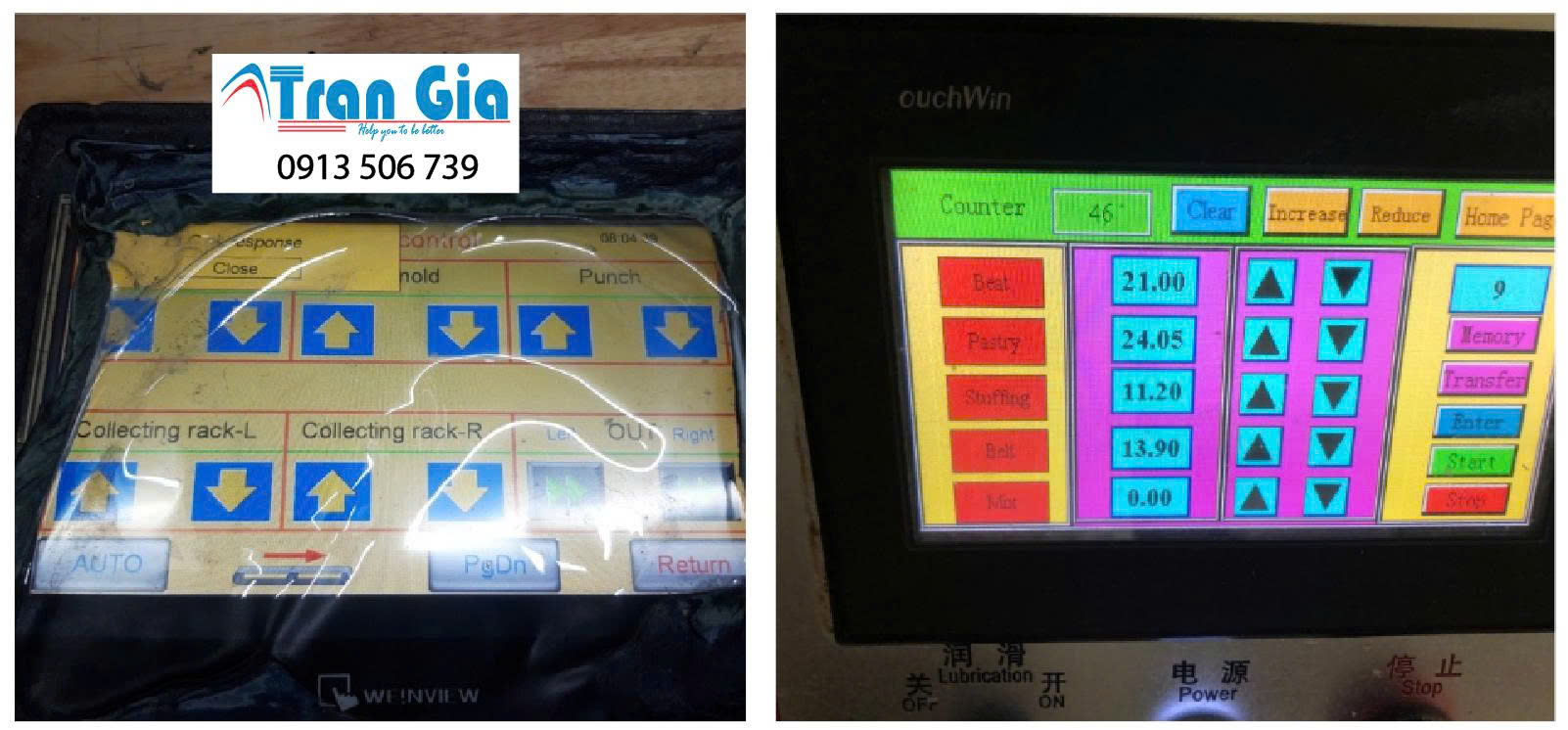

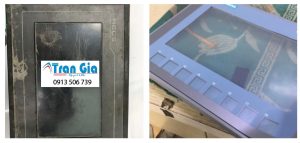

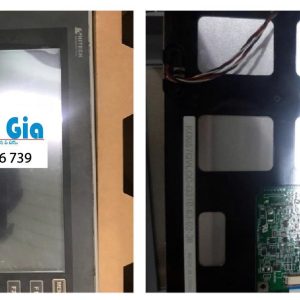

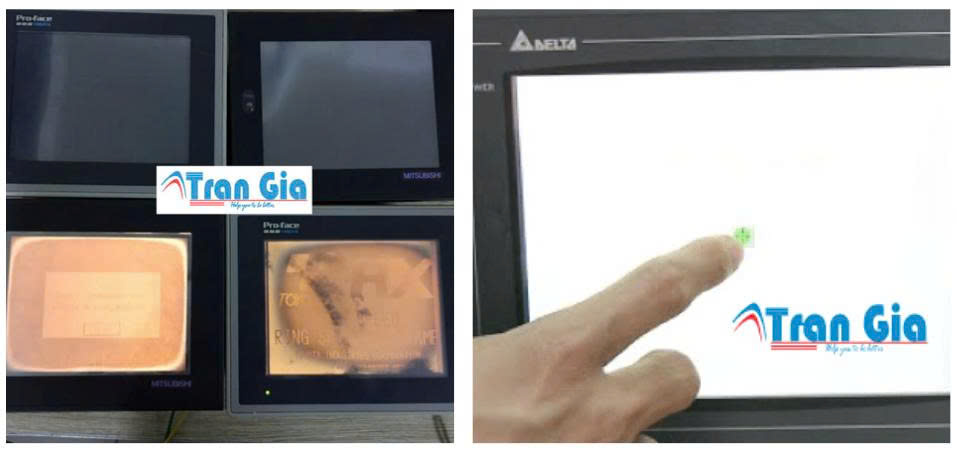

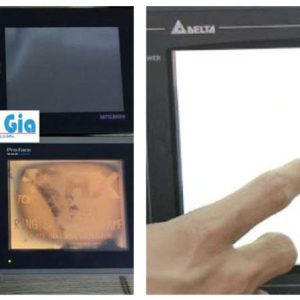

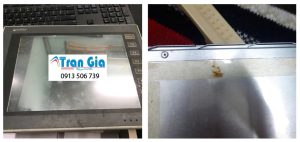

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation
Lỗi thường gặp phải ở màn hình HMI UG530H-VH1
Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa UG530H-VH1
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI UG530H-VH1
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

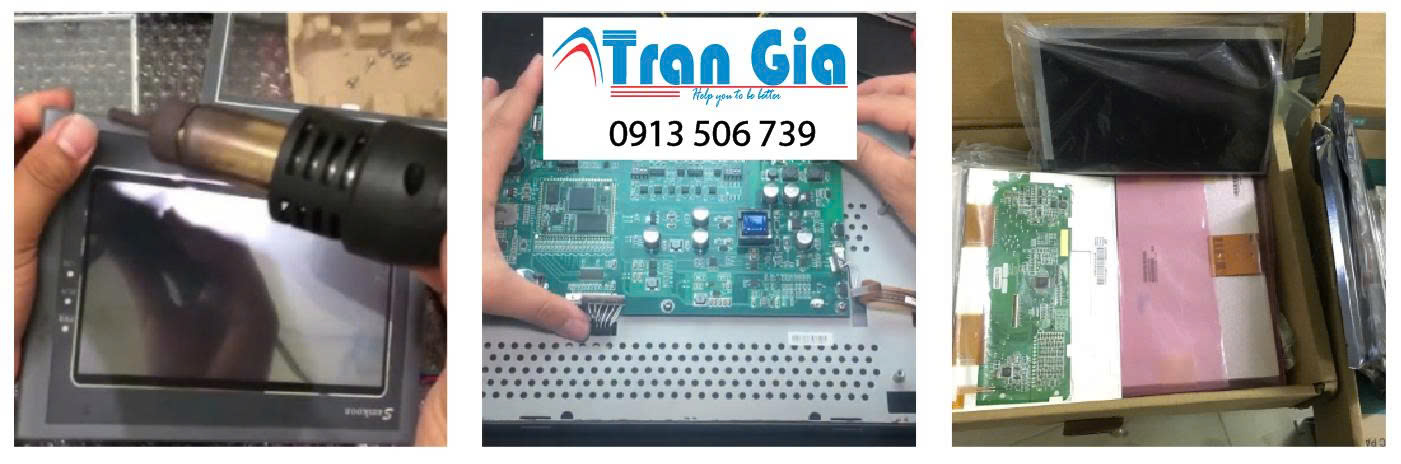

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

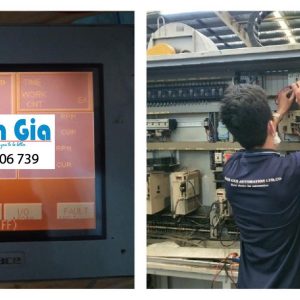

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
