TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-VS1 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-VS1

Ngoài dịch vụ Sửa các lỗi liên quan đến màn hình cảm ứng HMI các thương hiệu như Delta, omron, proface, weintek, weinview, samkoom…là ưu thế hiện tại của chúng tôi,  Chúng tôi còn cung cấp các dịch vụ kiểm tra khắc phục sửa chữa Biến Tần, PLC, Ac Servo và Crack PLC – HMI các hãng như: INVT, DELTA, SIEMENS, YASKAWA, ABB, …..TRAN GAI Automation với đội ngũ kỹ sư đã có nhiều năm kinh nghiệm chuyên Crack password, Unlock password,  bẻ khóa lấy chương trình màn hình sửa chữa màn hình công nghiệp tất các hãng: Crack password HMI Weintek,  Crack password HMI  Weinview, Crack password HMI  MCGS,  Crack password HMI  Touchwin,  Crack password HMI  Panasonic,  Crack password HMI  Teco,  Crack password HMI  Easyview,  Crack password HMI  Wecon, xinje,  Crack password HMI  Samkoon, INVT, Proface, Weintek, LS, Siemens, Tounchwin, Schneider,  Mitsubishi, Delta, Fuji, Hitech, Omron, Idec, Shihlin, Beijer…Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu-  Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:

– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …

– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

– Có thể khôi phục các phần mềm macro nếu có

– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày

– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Các bước chung để xử lý mã lỗi chuyên sửa màn hình UG430H-VS1

1. Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
2. Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
3. Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
4. Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
5. Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
6. Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VS1

• Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
• Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
• Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
• Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
• Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-VS1

Mã lỗi	Thông báo lỗi	Nguyên nhân	Cách khắc phục
01H	No Project File	Không có chương trình (PRG), mất do format hoặc lỗi bộ nhớ	Dùng phần mềm UG00S-CW nạp lại file .PRG tương thích
02H	System Error	Lỗi hệ thống, thường do hư flash hoặc chương trình bị hỏng	Vào System Menu → Format All Memory → Sau đó nạp lại chương trình
03H	Model Mismatch	File PRG không phù hợp với model UG430H-VS1	Dùng UG00S-CW để đổi model phù hợp hoặc tạo file mới
04H	Communication Error	Không giao tiếp với PLC (COM sai, dây sai, sai cài đặt tốc độ)	Kiểm tra cấu hình truyền thông và dây kết nối
05H	No PLC Response	PLC không phản hồi (do PLC STOP, địa chỉ sai, dây lỗi)	Kiểm tra trạng thái RUN PLC, cấu hình địa chỉ và kết nối vật lý
06H	Invalid Device	Dùng sai vùng nhớ (D, M, T…) không hợp lệ với PLC đang sử dụng	Kiểm tra địa chỉ thiết bị, vùng nhớ có hợp lệ không
07H	Macro Execution Error	Lỗi khi chạy macro do sai cú pháp hoặc biến không tồn tại	Vào macro editor trong UG00S-CW để kiểm tra logic hoặc tạm thời tắt macro
08H	Flash Memory Error	Không ghi được vào bộ nhớ Flash	Format → Nếu không hết lỗi: có thể lỗi phần cứng, cần thay IC Flash
09H	RTC Error	Lỗi thời gian thực (Real-Time Clock), pin yếu hoặc IC thời gian lỗi	Thay pin CMOS CR2032 hoặc kiểm tra IC RTC trên mainboard

LỖI KHÔNG MÃ NHƯNG THƯỜNG GẶP

Hiện tượng	Nguyên nhân khả dĩ	Cách xử lý
Chỉ hiện logo “Fuji” rồi đứng	Treo máy do lỗi hệ điều hành hoặc mất chương trình	Nhấn giữ góc trái khi bật nguồn → Format + nạp lại PRG
Cảm ứng bị lệch	Lỗi căn chỉnh hoặc cảm ứng lão hóa	Vào System Menu → Touch Panel Calibration
Không giao tiếp PLC	COM lỗi, dây sai chân, sai giao thức hoặc tốc độ truyền	Kiểm tra baudrate, parity, wiring, station number
Không hiện chữ, chỉ khung	Thiếu font trong PRG hoặc file bị lỗi khi xuất	Mở UG00S-CW → Thêm font Unicode hoặc chọn lại bộ font mặc định
Không lưu thời gian khi tắt máy	Pin CMOS hết → mất dữ liệu thời gian	Mở nắp sau HMI → thay pin CR2032 3V

LƯU Ý VỀ GIAO TIẾP COM

• COM1 (RS232): thường dùng với Mitsubishi, Omron

• COM2 (RS422/RS485): thường dùng với Siemens, Modbus RTU

• Cần cấu hình đúng: baudrate, data bit, stop bit, parity, station

Ví dụ Mitsubishi FX:

• COM1: 9600bps, 7E1, station 1

• Dây Mini-DIN 8 pin đấu với cổng COM1 RS232 (chân 2-3-5)

SƠ CỨU NHANH KHI HMI BỊ LỖI

Trường hợp	Cách làm
Không có PRG	Giữ góc trái khi bật nguồn → Download từ UG00S-CW
Lỗi hệ thống	Format trong System Menu → nạp lại chương trình
Không cảm ứng	Vào Touch Panel Calibration hoặc thay tấm cảm ứng 5.7 inch (4 dây)
Không giao tiếp với PLC	Kiểm tra COM, tốc độ truyền, wiring, thử đảo A/B nếu dùng RS485









PHÂN TÍCH & KHẮC PHỤC SỰ CỐ PHẦN CỨNG – UG430H-VS1

Hiện tượng lỗi	Nguyên nhân phổ biến	Giải pháp đề xuất
Màn hình không sáng hoặc tối đen	Mất nguồn, hỏng nguồn nội bộ, đèn nền LCD hỏng	Kiểm tra điện áp 24VDC cấp vào, đo 5V/3.3V trên bo mạch, thay LCD nếu cần
Chỉ sáng trắng	Mất chương trình, lỗi hệ thống, lỗi IC điều khiển LCD	Giữ góc trái màn hình khi bật nguồn → Format → Nạp lại chương trình PRG
Không vào được System Menu	Hệ điều hành lỗi nặng hoặc Flash chết	Dùng UG Loader Tool (chuyên sâu) hoặc nạp lại firmware nếu có
Cảm ứng không ăn hoặc nhảy lung tung	Tấm cảm ứng lỗi, IC touch hỏng	Thay touch panel 5.7” 4-wire resistive, loại rất phổ biến
Không lưu giờ	Hết pin CMOS hoặc lỗi IC RTC	Thay pin CR2032 3V hoặc IC thời gian thực (thường là DS1302 hoặc tương đương)

HƯỚNG DẪN NẠP LẠI FILE .PRG CHO UG430H-VS1

Chuẩn bị:

• Cáp RS232 (chuẩn DB9 hoặc USB–RS232 FTDI)

• Phần mềm UG00S-CW

• File chương trình định dạng .PRG phù hợp với UG430H-VS1

Thao tác:

1. Tắt nguồn màn hình

2. Nhấn giữ góc trái màn hình cảm ứng → cấp nguồn trở lại

3. Khi vào được System Menu, chọn:

   • Memory → Format All Memory

   • Download

4. Trên máy tính:

   • Mở phần mềm UG00S-CW

   • Chọn đúng model: UG430H-VS1

   • Kết nối COM đúng, tốc độ chuẩn

   • Nhấn Download và chọn file .PRG

5. Chờ tải xong → HMI sẽ khởi động lại với chương trình mới

🧠 Mẹo: Nếu không vào được System Menu, cần nạp firmware bằng công cụ kỹ thuật chuyên sâu (liên hệ hãng hoặc kỹ thuật viên chuyên ngành HMI Fuji).

SƠ ĐỒ CHÂN GIAO TIẾP COM

Giao tiếp RS232 – COM1 (nối PLC Mitsubishi FX)

DB9 HMI (Female)	Mini-DIN 8 chân PLC	Tín hiệu
Pin 2	Pin 3	RX
Pin 3	Pin 4	TX
Pin 5	Pin 5	GND

Giao tiếp RS485 – COM2 (nối PLC Siemens, Delta, Modbus)

UG430H COM2 Pin	Tín hiệu	Chú ý
RDA+	A (+)	Đảo A/B nếu không có tín hiệu
RDB-	B (−)	Cáp xoắn đôi, chống nhiễu, nối GND nếu cần thiết
SG	GND	Ground tham chiếu chung với PLC

TIPS BẢO TRÌ & PHÒNG NGỪA LỖI TRÊN UG430H-VS1

Việc cần làm	Thời điểm khuyến nghị
Format & nạp PRG mới	Sau khi sửa đổi hệ thống hoặc gặp lỗi hệ điều hành
Thay pin RTC CR2032	Mỗi 12–24 tháng, hoặc khi mất thời gian
Vệ sinh cảm ứng & vỏ máy	Mỗi 3–6 tháng để tăng độ bền cảm ứng
Kiểm tra dây COM & tiếp xúc	Mỗi 6 tháng hoặc khi gặp lỗi truyền thông
Backup PRG định kỳ	Sau mỗi lần thay đổi hoặc bảo trì

CHUẨN ĐOÁN NHANH THEO MÃ LỖI

Mã lỗi	Hướng xử lý nhanh
01H	Không có PRG → Format + Download bằng UG00S-CW
02H	Lỗi hệ thống → Format lại Flash → Nếu vẫn lỗi → nghi ngờ hỏng Flash
04H	Kiểm tra COM, baudrate, PLC có RUN không, dây nối, đảo A/B
06H	Địa chỉ thanh ghi sai (M,D,T…) → sửa lại trong PRG
09H	Mất thời gian thực → Thay pin CR2032

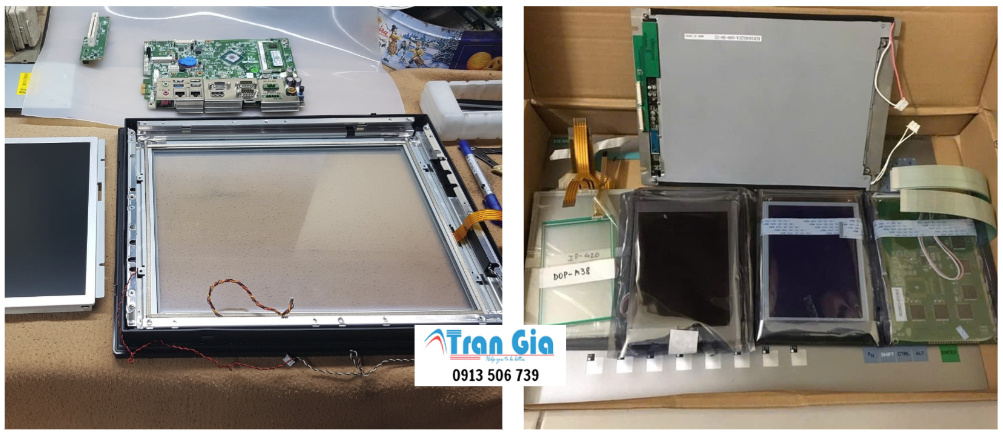

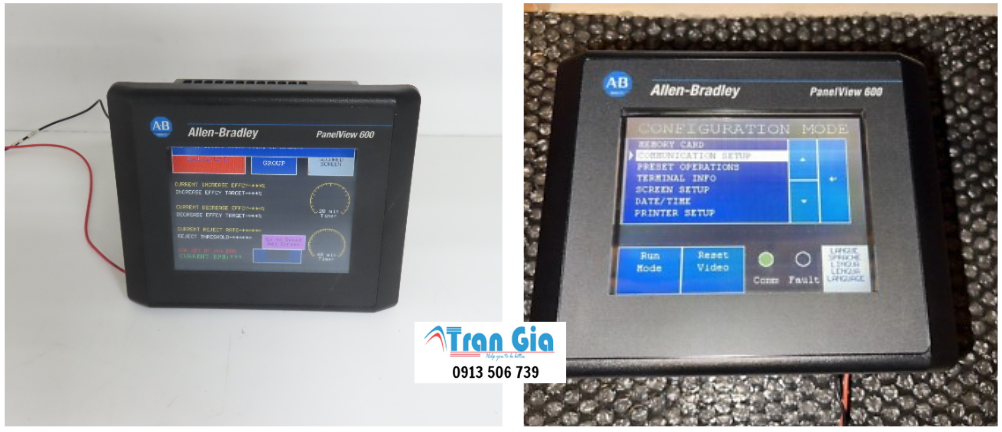

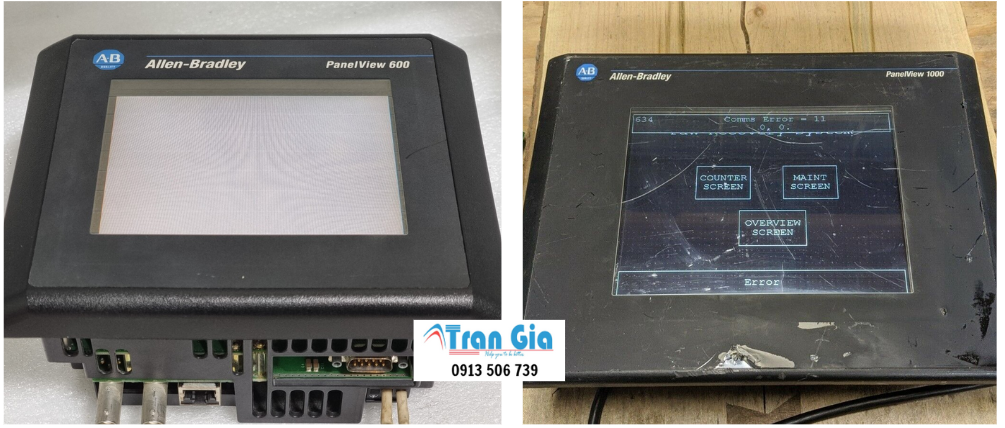

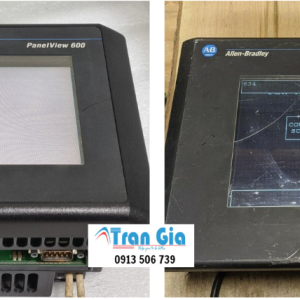

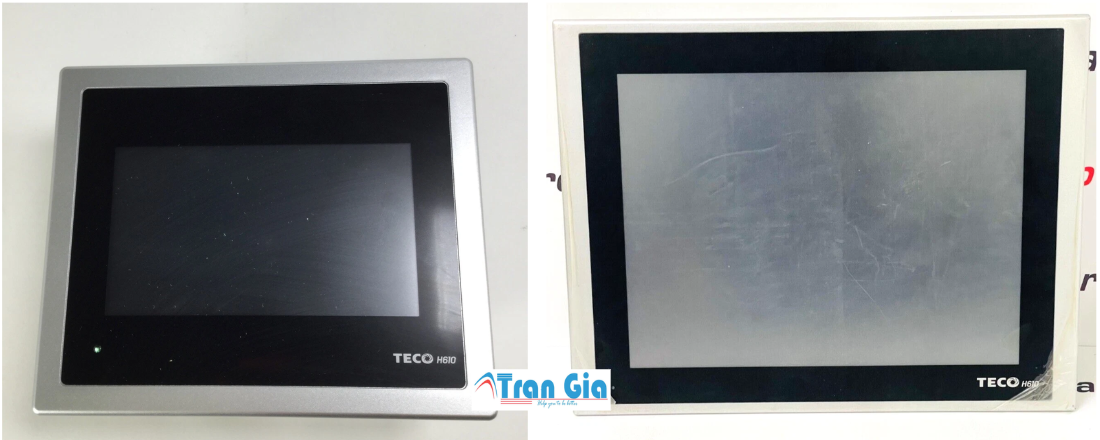

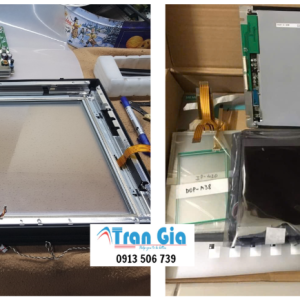

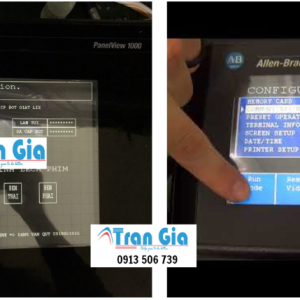

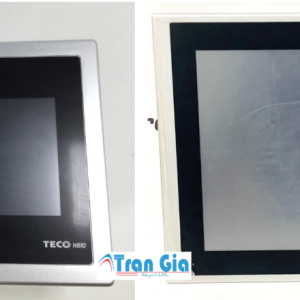

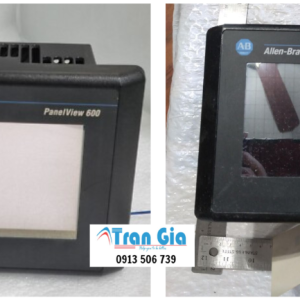

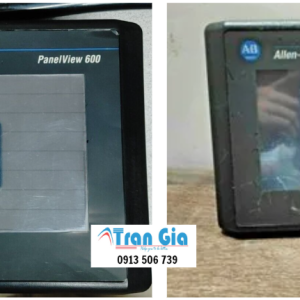

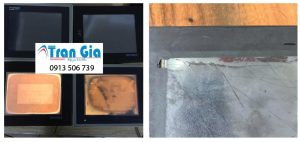

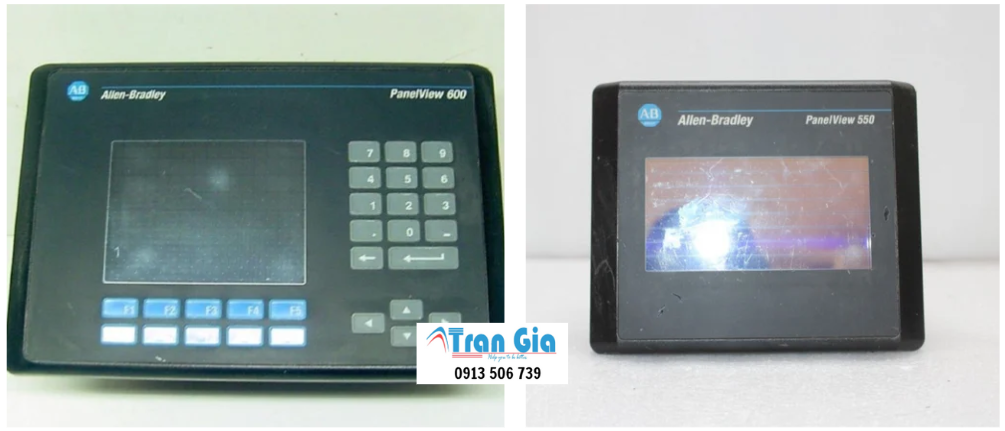

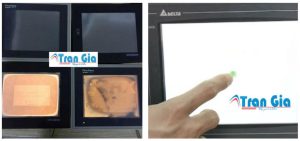

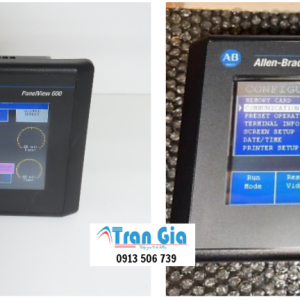

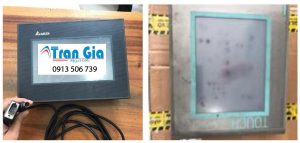

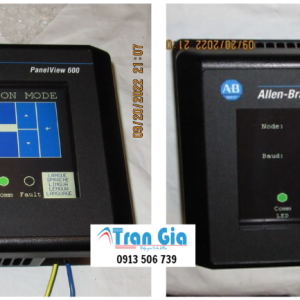

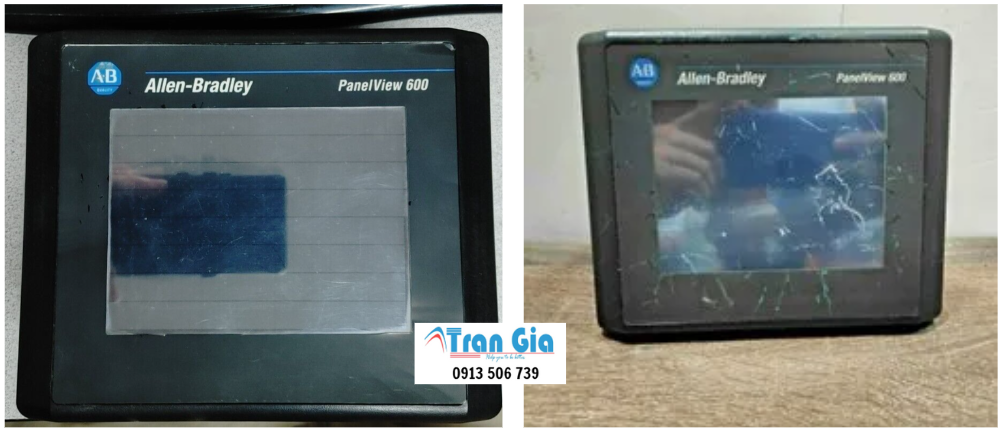

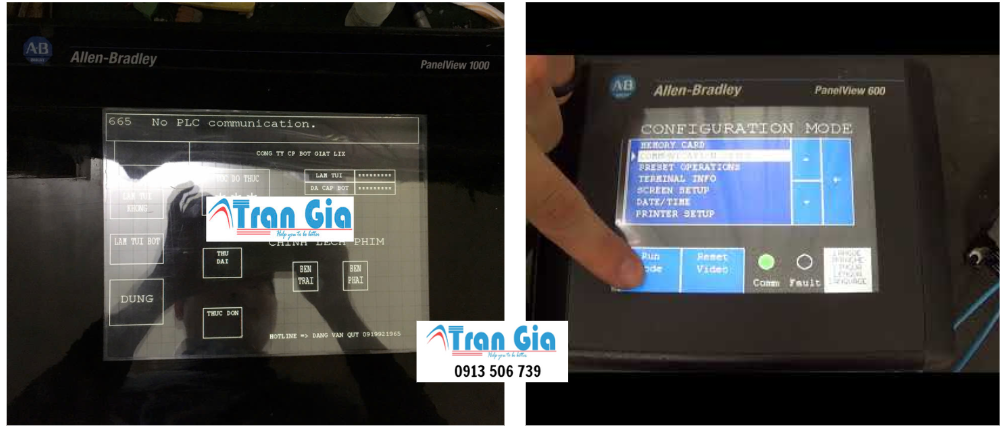

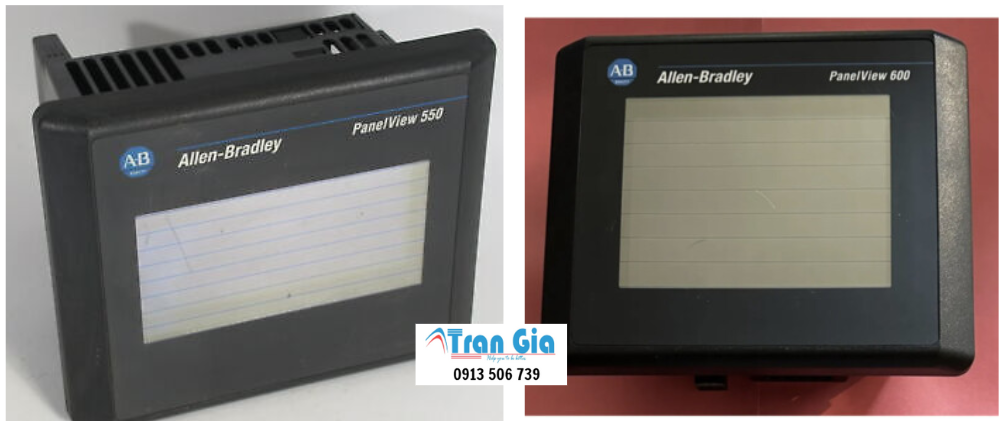

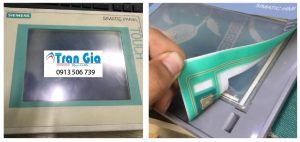

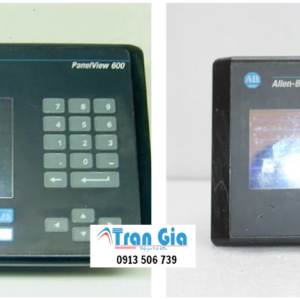

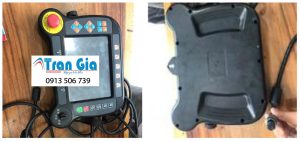

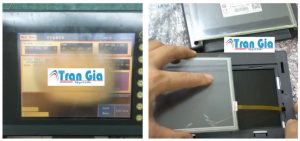

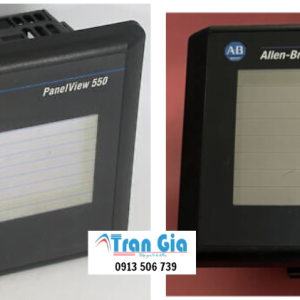

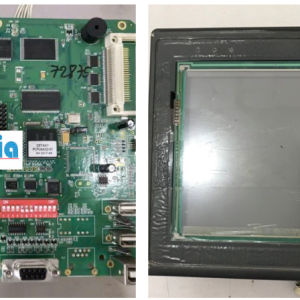

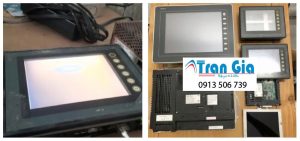

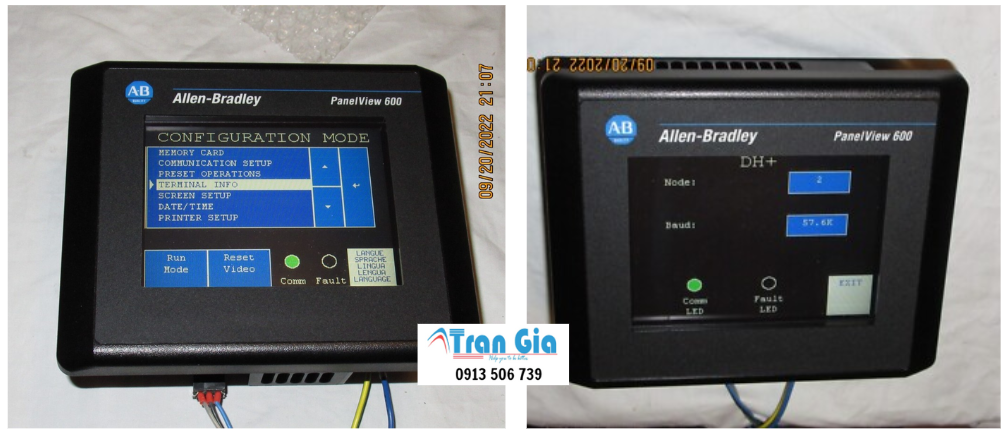

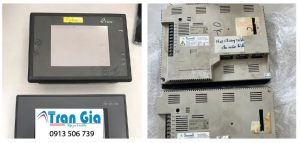

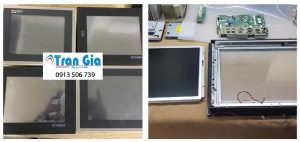

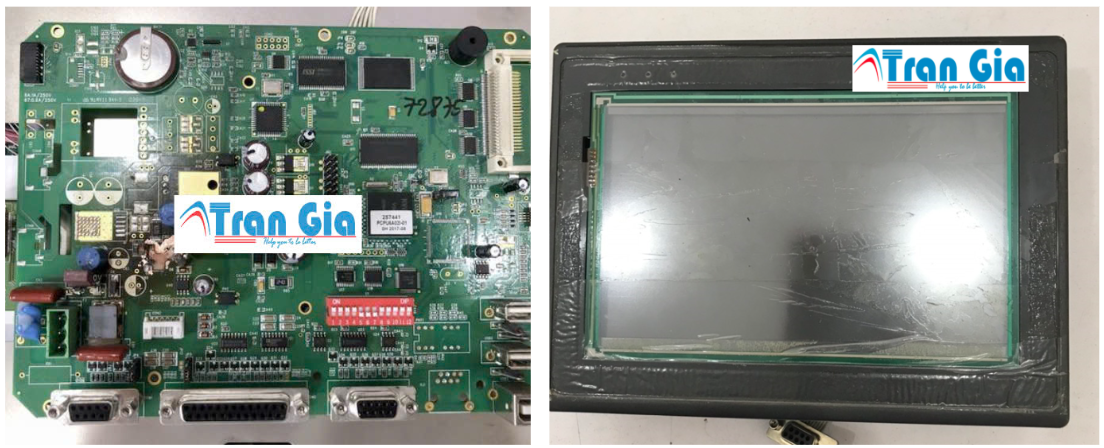

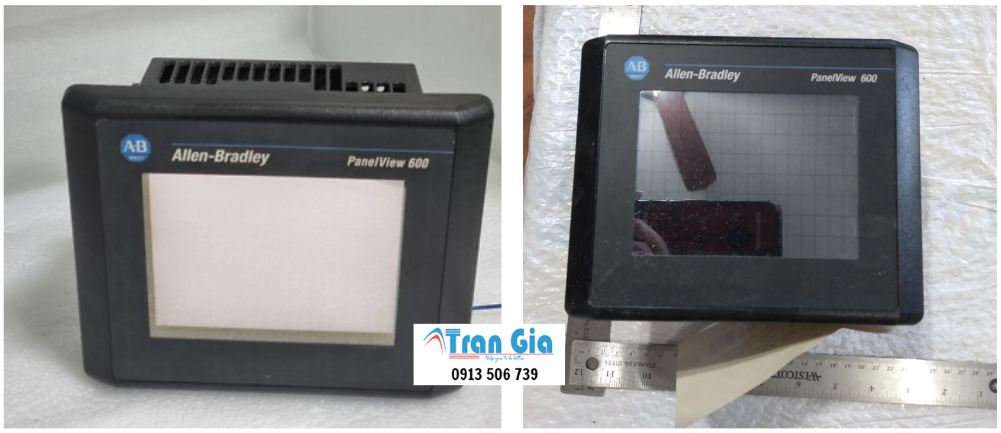

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

Màn hình  Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp:  Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Chúng tôi có thể khắc phục và sửa chữa UG430H-VS1

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
