TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-VS1 uy tín với giá cả phải chăng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-VS1

Ngoài dịch vụ Sửa các lỗi liên quan đến màn hình cảm ứng HMI các thương hiệu như Delta, omron, proface, weintek, weinview, samkoom…là ưu thế hiện tại của chúng tôi,  Chúng tôi còn cung cấp các dịch vụ kiểm tra khắc phục sửa chữa Biến Tần, PLC, Ac Servo và Crack PLC – HMI các hãng như: INVT, DELTA, SIEMENS, YASKAWA, ABB, …..TRAN GAI Automation với đội ngũ kỹ sư đã có nhiều năm kinh nghiệm chuyên Crack password, Unlock password,  bẻ khóa lấy chương trình màn hình sửa chữa màn hình công nghiệp tất các hãng: Crack password HMI Weintek,  Crack password HMI  Weinview, Crack password HMI  MCGS,  Crack password HMI  Touchwin,  Crack password HMI  Panasonic,  Crack password HMI  Teco,  Crack password HMI  Easyview,  Crack password HMI  Wecon, xinje,  Crack password HMI  Samkoon, INVT, Proface, Weintek, LS, Siemens, Tounchwin, Schneider,  Mitsubishi, Delta, Fuji, Hitech, Omron, Idec, Shihlin, Beijer…Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu-  Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:

– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …

– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

– Có thể khôi phục các phần mềm macro nếu có

– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày

– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Các bước chung để xử lý mã lỗi chuyên sửa màn hình UG430H-VS1

1. Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
2. Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
3. Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
4. Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
5. Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
6. Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VS1

• Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
• Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
• Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
• Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
• Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-VS1

Mã lỗi / Thông báo	Nguyên nhân phổ biến	Cách khắc phục
01H – No Project File	Không có file chương trình .PRG, bị mất hoặc chưa nạp	Dùng phần mềm UG00S-CW để nạp lại chương trình phù hợp với UG430H-VS1
02H – System Error	Lỗi hệ thống phần mềm do lỗi flash hoặc format không đúng	Format All Memory trong System Menu → Sau đó nạp lại chương trình
03H – Model Mismatch	File .PRG tạo cho model khác không tương thích với UG430H-VS1	Tạo lại chương trình đúng model hoặc sửa trong UG00S-CW
04H – Communication Error	Không kết nối được PLC (do sai baudrate, COM, dây nối…)	Kiểm tra cấu hình truyền thông (COM1/COM2), PLC đang RUN, dây nối đúng
05H – No PLC Response	PLC không phản hồi, địa chỉ hoặc COM không đúng	Kiểm tra PLC có RUN chưa, thử điều chỉnh cấu hình COM trong chương trình
06H – Invalid Device	Địa chỉ thanh ghi trong chương trình HMI không khớp với PLC	Kiểm tra lại địa chỉ D, M, T,… và vùng nhớ hợp lệ của PLC
07H – Macro Error	Sai cú pháp macro, thiếu biến, lỗi logic trong macro	Mở lại macro trong UG00S-CW để kiểm tra, sửa hoặc vô hiệu hóa tạm thời
08H – Flash Memory Error	Không thể ghi vào bộ nhớ Flash → lỗi phần cứng	Format → Nếu không được: cần thay IC Flash hoặc bo mạch
09H – RTC Error	Đồng hồ thời gian thực lỗi, thường do pin CMOS yếu hoặc IC RTC hư	Thay pin CR2032, kiểm tra IC thời gian thực (DS1302, v.v.)

CÁC LỖI KHÔNG MÃ NHƯNG HAY GẶP

Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Màn hình trắng hoặc treo logo	Mất chương trình, lỗi flash	Nhấn giữ góc trái màn hình khi bật nguồn → Format + nạp PRG lại
Không giao tiếp được với PLC	Cáp sai chân, sai tốc độ, COM lỗi	Kiểm tra đấu nối, cấu hình, hoặc thay IC truyền thông RS232/485
Không cảm ứng được	Tấm cảm ứng bị hư hoặc chưa calibrate	Thay cảm ứng hoặc vào Calibrate Touch Panel trong System Menu
Không lưu thời gian khi tắt máy	Hết pin RTC	Mở nắp lưng → thay pin CR2032 3V
Không upload/download chương trình	Driver cáp lỗi, sai COM, phần mềm UG00S-CW chưa cài đủ	Dùng cáp FTDI hoặc Prolific, kiểm tra đúng COM port trên PC

THÔNG SỐ KỸ THUẬT TÓM TẮT – UG430H-VS1

Thông số	Chi tiết
Màn hình LCD	5.7 inch TFT 320 x 240 (QVGA)
Cảm ứng	4-wire resistive touch panel
Cổng giao tiếp	COM1: RS232C, COM2: RS422/RS485
Nguồn cấp	24VDC ±10%
Bộ nhớ lưu trữ	Flash Memory + SRAM
Phần mềm lập trình	UG00S-CW
Tương thích	Mitsubishi, Omron, Siemens, Delta PLC…

CÁCH NẠP LẠI CHƯƠNG TRÌNH .PRG

1. Tắt nguồn HMI

2. Nhấn giữ góc trái màn hình → bật nguồn để vào System Menu

3. Format bộ nhớ: Memory → Format All Memory

4. Mở phần mềm UG00S-CW → Chọn model UG430H-VS1 → chọn COM đúng

5. Chọn Download → chọn file .PRG → nhấn Gửi

6. Chờ màn hình nạp xong và khởi động lại

GỢI Ý BẢO TRÌ HMI UG430H-VS1

Hạng mục	Tần suất
Format + Nạp PRG	Khi thay PLC/hệ thống mới
Thay pin RTC (CR2032)	Mỗi 1–2 năm
Vệ sinh tấm cảm ứng	6 tháng/lần
Kiểm tra dây giao tiếp PLC	Mỗi lần mất kết nối
Sao lưu file .PRG	Sau mỗi lần cập nhật





SỬA CHỮA VÀ XỬ LÝ SỰ CỐ PHẦN CỨNG – UG430H-VS1

Hiện tượng lỗi	Phân tích nguyên nhân	Giải pháp chi tiết
Màn hình không sáng hoặc tắt bật	Hỏng nguồn, tụ lọc yếu, socket lỏng	Kiểm tra nguồn 24VDC vào, đo điện áp tại các chân IC nguồn (5V, 3.3V)
Màn hình sáng trắng / không hiển thị	Mất chương trình, lỗi LCD, lỗi điều khiển LCD	Giữ góc trái khi bật nguồn → vào System Menu hoặc thay thử màn LCD khác
Cảm ứng không phản hồi	Lỗi touch panel hoặc hỏng IC điều khiển cảm ứng	Thay tấm cảm ứng 5.7” 4 dây resistive (loại phổ biến)
Mất kết nối PLC dù đã đúng dây	COM chết, IC truyền thông hỏng (RS232: MAX232 / RS485: SN75176)	Kiểm tra đường COM, hàn lại hoặc thay IC truyền thông
Không lưu giờ	Hết pin RTC hoặc IC thời gian lỗi	Thay pin CR2032, nếu vẫn lỗi → thay IC thời gian thực (DS1302 hoặc tương đương)

KIỂM TRA GIAO TIẾP VỚI PLC – CHI TIẾT RS232/RS485

🔌 Giao tiếp RS232 (COM1) với PLC Mitsubishi FX

UG430H-VS1 DB9 (Female)	PLC Mini-DIN 8 chân	Tín hiệu
Pin 2	Pin 3	RX
Pin 3	Pin 4	TX
Pin 5	Pin 5	GND

🔌 Giao tiếp RS485 (COM2) với PLC Modbus RTU, Delta, Siemens

UG430H COM2 Pin	Tín hiệu	Ghi chú
RDA+	A (+)	Đảo A/B nếu không giao tiếp
RDB-	B (-)	Dùng dây shield, chống nhiễu
SG	GND	Nối chung mass PLC – HMI nếu cần

KIỂM TRA KẾT NỐI PLC KHI BÁO “04H Communication Error”

Bước	Mô tả chi tiết
1. Kiểm tra PLC có RUN không	Nếu PLC đang STOP hoặc lỗi → HMI không thể giao tiếp
2. Kiểm tra dây giao tiếp	Đúng chân TX/RX hoặc A/B, dùng dây tốt, không bị đứt
3. Kiểm tra cấu hình truyền thông	COM port, baudrate, parity, stop bit phải giống nhau giữa HMI và PLC
4. Kiểm tra địa chỉ thiết bị	Nếu dùng Modbus hoặc Mitsubishi → địa chỉ Station No. cần trùng với cấu hình HMI
5. Dùng máy tính test độc lập	Dùng phần mềm mô phỏng để kiểm tra dây, loại trừ lỗi từ PLC hoặc HMI

BACKUP VÀ PHỤC HỒI CHƯƠNG TRÌNH

• Để sao lưu chương trình:

  • Kết nối HMI với PC bằng cáp RS232 hoặc USB-RS232

  • Dùng phần mềm UG00S-CW → chọn Upload

• Để phục hồi:

  • Vào System Menu (giữ góc trái khi bật nguồn)

  • Chọn Download → nạp lại file .PRG

🎯 Nên sao lưu ngay sau khi lập trình hoặc sửa chữa xong

LINH KIỆN THƯỜNG HƯ TRÊN UG430H-VS1

Linh kiện	Lý do thay
Tấm cảm ứng 5.7″	Cảm ứng sai lệch, không nhấn được
Pin CMOS CR2032	Không lưu thời gian thực
IC Flash (SST, MXIC…)	Không lưu chương trình, lỗi 02H
Đèn nền LCD	Mờ tối, chập chờn ánh sáng
IC giao tiếp RS232/485	Không kết nối được PLC hoặc bị nhiễu liên tục

BẢO TRÌ ĐỊNH KỲ HMI UG430H-VS1

Việc cần làm	Tần suất
Format + Nạp PRG mới	Khi chương trình thay đổi
Vệ sinh tấm cảm ứng	Mỗi 3–6 tháng
Kiểm tra dây COM và tín hiệu	6 tháng/lần
Sao lưu chương trình	Mỗi khi cập nhật
Thay pin CR2032	1–2 năm/lần

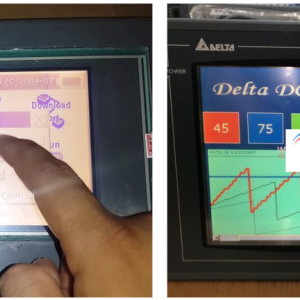

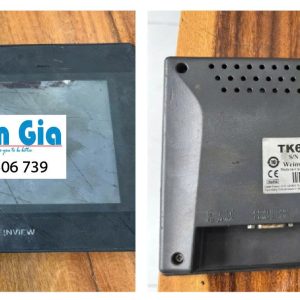

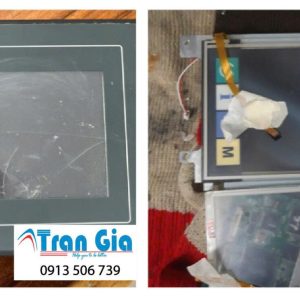

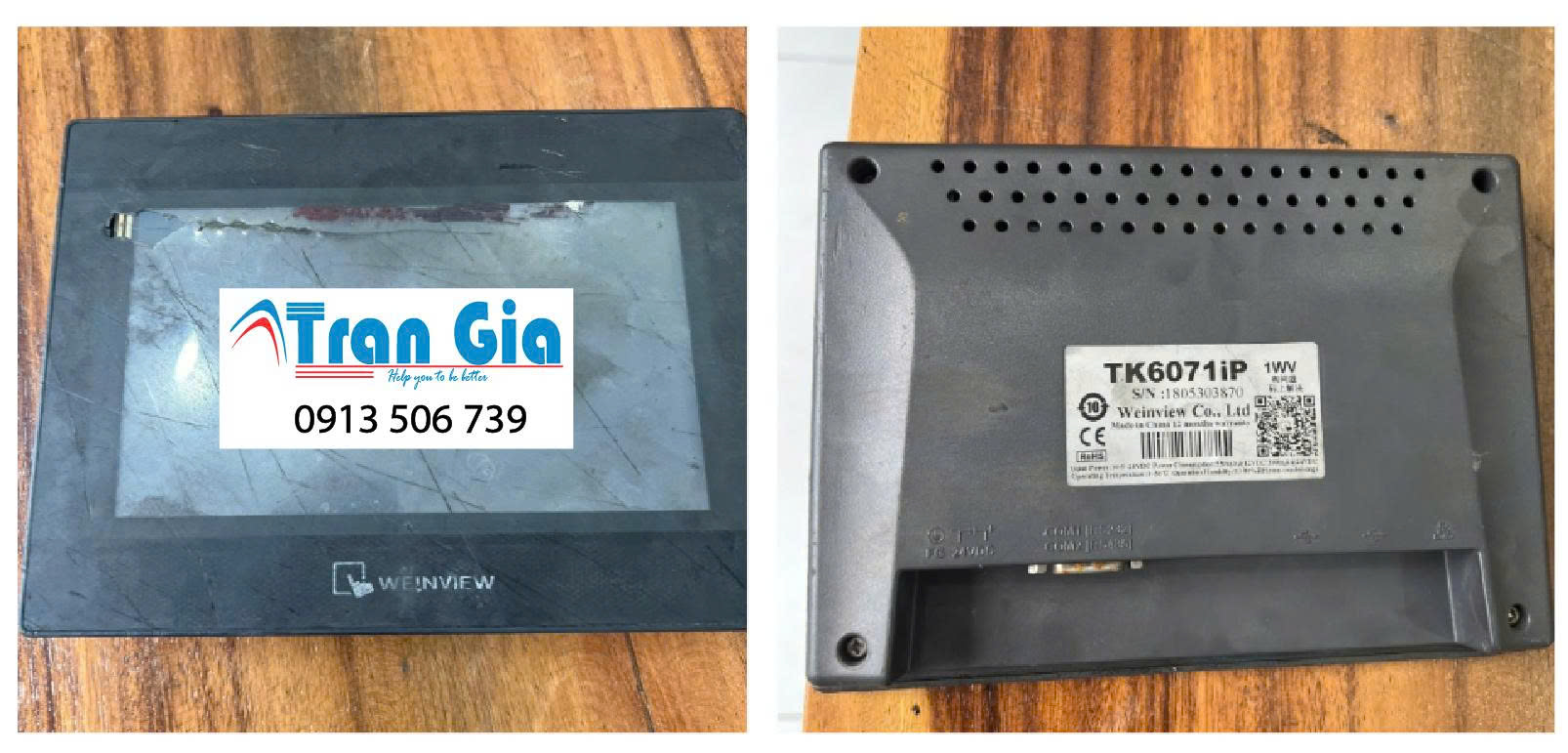

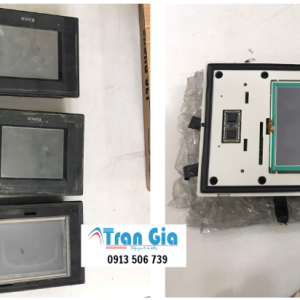

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

Màn hình  Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp:  Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Chúng tôi có thể khắc phục và sửa chữa UG430H-VS1

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
