Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng trong vòng 2h TP HCM

HOTLINE: 0913 506 739

TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng trong vòng 2h TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VH4B

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-VH4B

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Cách khắc phục
01H	No Project File	Không có chương trình hoặc bị mất do format, lỗi flash	Dùng phần mềm UG00S-CW để nạp lại file chương trình `.PRG`
02H	System Error	Lỗi hệ điều hành (OS), bộ nhớ Flash lỗi, lỗi ghi/đọc	Format lại bộ nhớ từ System Menu → nếu vẫn lỗi thì flash có thể bị hỏng
03H	Model Mismatch	File PRG không đúng với model UG430H-VH4B	Sửa lại trong UG00S-CW → chọn đúng model → export lại và nạp lại
04H	Communication Error	Mất kết nối PLC, sai COM, sai baudrate, cáp lỗi	Kiểm tra lại dây kết nối, thiết lập COM, baudrate, PLC có đang RUN không
05H	No PLC Response	PLC không trả lời, lỗi dây truyền thông hoặc PLC chưa RUN	Đảm bảo PLC hoạt động, đúng cổng COM, đúng địa chỉ Station No.
06H	Invalid Device	Sử dụng địa chỉ vùng nhớ không hợp lệ trong PLC (D, M, W…)	Kiểm tra lại lập trình trong phần mềm UG00S-CW → sửa lại địa chỉ
07H	Macro Error	Macro lỗi cú pháp, sử dụng sai tên thiết bị hoặc hàm logic sai	Kiểm tra kỹ phần macro trong UG00S-CW, thử Disable để test
08H	Flash Memory Error	Không ghi được bộ nhớ (IC Flash hỏng hoặc lỗi phần mềm nghiêm trọng)	Format bộ nhớ. Nếu không được → cần thay IC flash hoặc nạp lại firmware
09H	RTC Error	Hết pin nuôi thời gian thực hoặc IC đồng hồ lỗi	Thay pin CMOS (CR2032), nếu vẫn lỗi → kiểm tra hoặc thay IC thời gian thực

MỘT SỐ HIỆN TƯỢNG KHÔNG HIỆN MÃ LỖI CỤ THỂ

Triệu chứng	Nguyên nhân	Giải pháp
Màn hình sáng trắng, không vào menu	Mất firmware, flash hỏng, nguồn yếu hoặc cảm ứng liệt	Thử giữ góc trái → vào System Menu; nếu không được → kiểm tra phần cứng
Không cảm ứng hoặc lệch vị trí nhấn	Tấm cảm ứng lỗi hoặc chưa calibrate	Vào System Menu → `Touch Calibration` → nếu không nhấn được → thay cảm ứng
Không giao tiếp được với PLC	Sai wiring, tốc độ baudrate, sai cổng COM	Kiểm tra COM đang dùng, loại PLC, đấu dây, thiết lập truyền thông trong PRG
Mất giờ hệ thống	Hết pin RTC	Mở nắp → thay pin CR2032
Lúc giao tiếp được, lúc không	Tiếp điểm cáp COM lỏng, nhiễu tín hiệu RS485	Siết lại đầu cáp, dùng cáp chống nhiễu, kiểm tra nối mass đúng cách

HƯỚNG DẪN VÀO SYSTEM MENU & NẠP FILE .PRG

🔹 Vào System Menu

Tắt nguồn HMI
Nhấn và giữ góc trái màn hình
Bật nguồn → giữ 5–10 giây → vào System Menu

🔹 Format & Download

Chọn Memory → Format All Memory
Chọn Download
Trên máy tính, mở phần mềm UG00S-CW
Chọn đúng model UG430H-VH4B, cổng COM
Bấm Download → chọn file .PRG tương ứng

LINH KIỆN PHỔ BIẾN CỦA UG430H-VH4B

Tên linh kiện	Tình trạng cần thay
Màn hình TFT 5.7″	Mất hiển thị, đứt nét, trắng màn
Tấm cảm ứng 5.7″ 4 dây	Lệch, không nhấn, liệt vùng
Pin CR2032	Mất thời gian, lỗi RTC (09H)
IC Flash SST / MXIC	Không ghi được chương trình, lỗi 02H
MAX232 / SN75176	Không giao tiếp qua RS232/RS485

CẤU HÌNH GIAO TIẾP VỚI PLC PHỔ BIẾN

Mitsubishi FX (RS232 – COM1):

Baudrate: 9600
Parity: Even
Stop bit: 1
Station No.: 1
Cáp: RS232 DB9 ↔ Mini DIN 8 pin

Delta / Siemens / Modbus RTU (RS485 – COM2):

A ↔ RDA+
B ↔ RDB−
GND ↔ SG (nếu cần)
Nên dùng điện trở 120Ω cuối đường truyền

Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng với kinh nghiệm lâu năm

XỬ LÝ KHI MÀN HÌNH KHÔNG KHỞI ĐỘNG / TRẮNG MÀN

Hiện tượng	Nguyên nhân khả dĩ	Cách xử lý
Màn hình trắng tinh, không logo	Lỗi firmware, mất chương trình khởi động	Vào System Menu → Format → Nạp lại PRG hoặc nạp lại firmware (nếu cần thiết)
Sáng màn nhưng đen thui	LCD lỗi hoặc không cấp nguồn đến màn LCD	Kiểm tra điện áp đến LCD (thường 5V), kiểm tra socket, cáp kết nối
Bật lên vài giây rồi tắt	Lỗi tụ lọc nguồn, IC nguồn 3.3V hoặc 5V lỗi	Kiểm tra, thay thử tụ dán SMD hoặc IC ổn áp (AMS1117 hoặc tương đương)
Không vào System Menu được	Liệt cảm ứng, HMI bị treo cứng	Cắm cáp COM → ép download bằng phần mềm → nếu vẫn không được → kiểm tra phần cứng

KIỂM TRA & HIỆU CHUẨN CẢM ỨNG (TOUCH PANEL)

Vấn đề cảm ứng	Khả năng	Giải pháp
Cảm ứng lệch vị trí nhấn	Sai calibration	Vào System Menu → Touch Calibration
Không cảm ứng toàn bộ	Đứt panel, socket lỏng, vi xử lý lỗi	Kiểm tra panel, cáp phẳng cảm ứng
Nhấn được nhưng không chính xác	IC cảm ứng lỗi hoặc panel bị chạm góc	Thay touch panel 5.7” resistive loại 4 dây

HƯỚNG DẪN SỬA LỖI GIAO TIẾP PLC (04H, 05H)

🔍 Các bước kiểm tra khi HMI không giao tiếp với PLC:

Kiểm tra COM đã chọn đúng chưa (COM1 / COM2)
→ Trong UG00S-CW → chọn đúng cổng
Xác nhận tốc độ baudrate, parity
- Mitsubishi: 9600, Even, 1 stop bit
- Delta: 9600, None, 1 stop bit
- Omron: 115200, Even…
Kiểm tra cáp truyền thông
- RS232: DB9 (HMI) → Mini-DIN (PLC)
- RS485: đấu dây A(+) và B(−) chuẩn, tránh đảo
Kiểm tra PLC có đang RUN không
- Đèn RUN phải sáng
- Kiểm tra station No. nếu dùng RS485

THAO TÁC SAO LƯU / PHỤC HỒI FILE .PRG

Tác vụ	Phần mềm cần	Cách thực hiện
Tải xuống (Upload)	UG00S-CW	Kết nối COM → Chọn đúng model → `Upload` → lưu file `.PRG`
Nạp chương trình	UG00S-CW	Chọn `Download` → chọn file `.PRG` → nạp vào màn hình
Xóa toàn bộ dữ liệu	Trên HMI	Vào System Menu → Memory → Format All Memory

CẤU TẠO PHẦN CỨNG – LINH KIỆN PHỔ BIẾN

Thành phần	Tác dụng	Lưu ý khi thay
LCD 5.7” TFT QVGA	Hiển thị hình ảnh, dữ liệu	Cùng chuẩn 320×240, 18 pin hoặc 20 pin FPC
Tấm cảm ứng 4 dây	Nhận thao tác người dùng	Phải dán đúng vị trí, không chạm viền
IC Flash	Lưu chương trình, OS	Thường dùng SST39SF040 hoặc MX29LV…
Pin CR2032	Lưu thời gian thực	Có thể hàn hoặc dùng socket
Vi điều khiển chính	Điều khiển toàn bộ hoạt động HMI	Không thay được nếu không có firmware

KHUYẾN NGHỊ BẢO TRÌ ĐỊNH KỲ

Việc cần làm	Tần suất đề nghị
Vệ sinh mặt kính HMI	3–6 tháng
Sao lưu chương trình `.PRG`	Sau mỗi lần cập nhật
Thay pin CR2032	12–18 tháng
Kiểm tra dây cáp COM	6 tháng/lần
Định kỳ test cảm ứng	6 tháng/lần

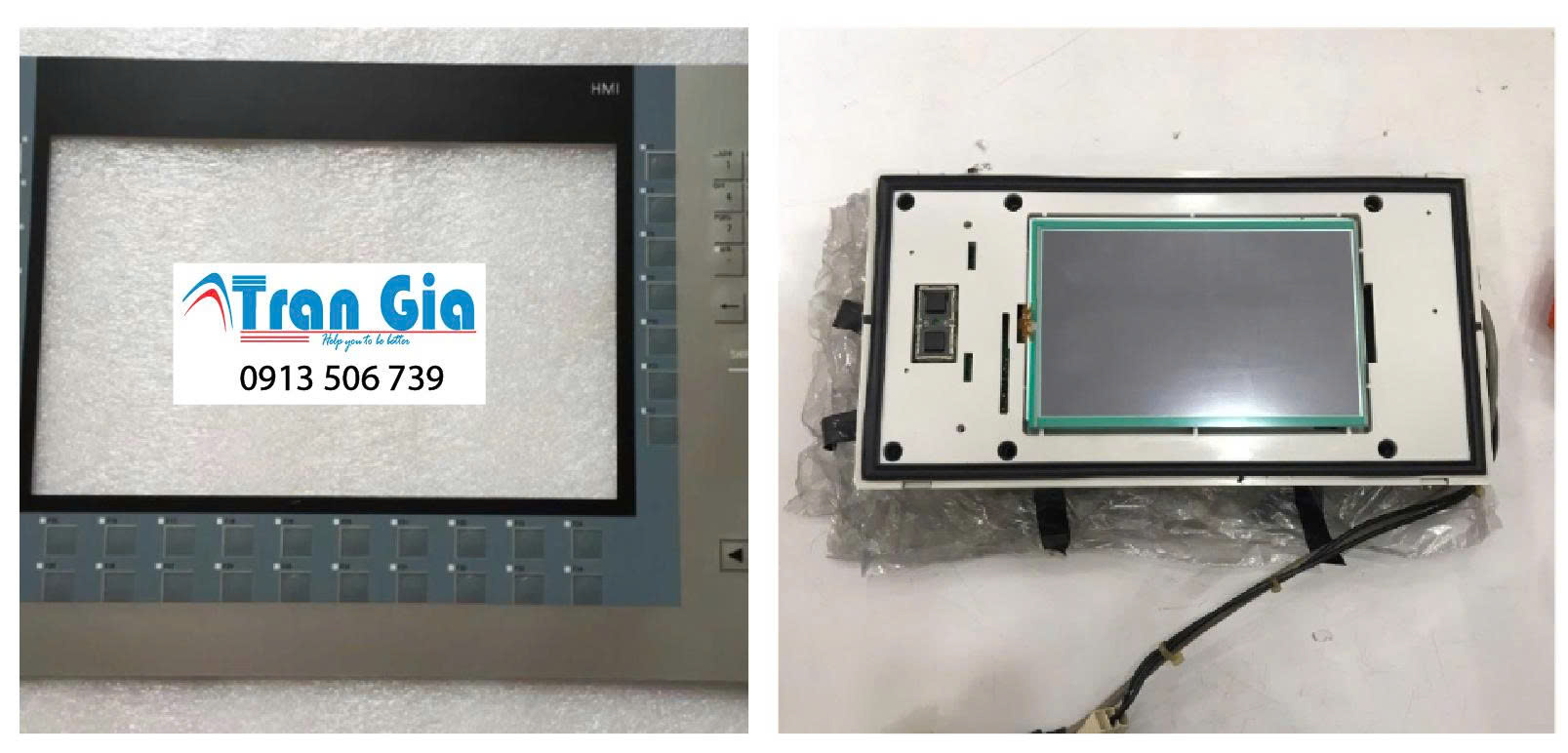

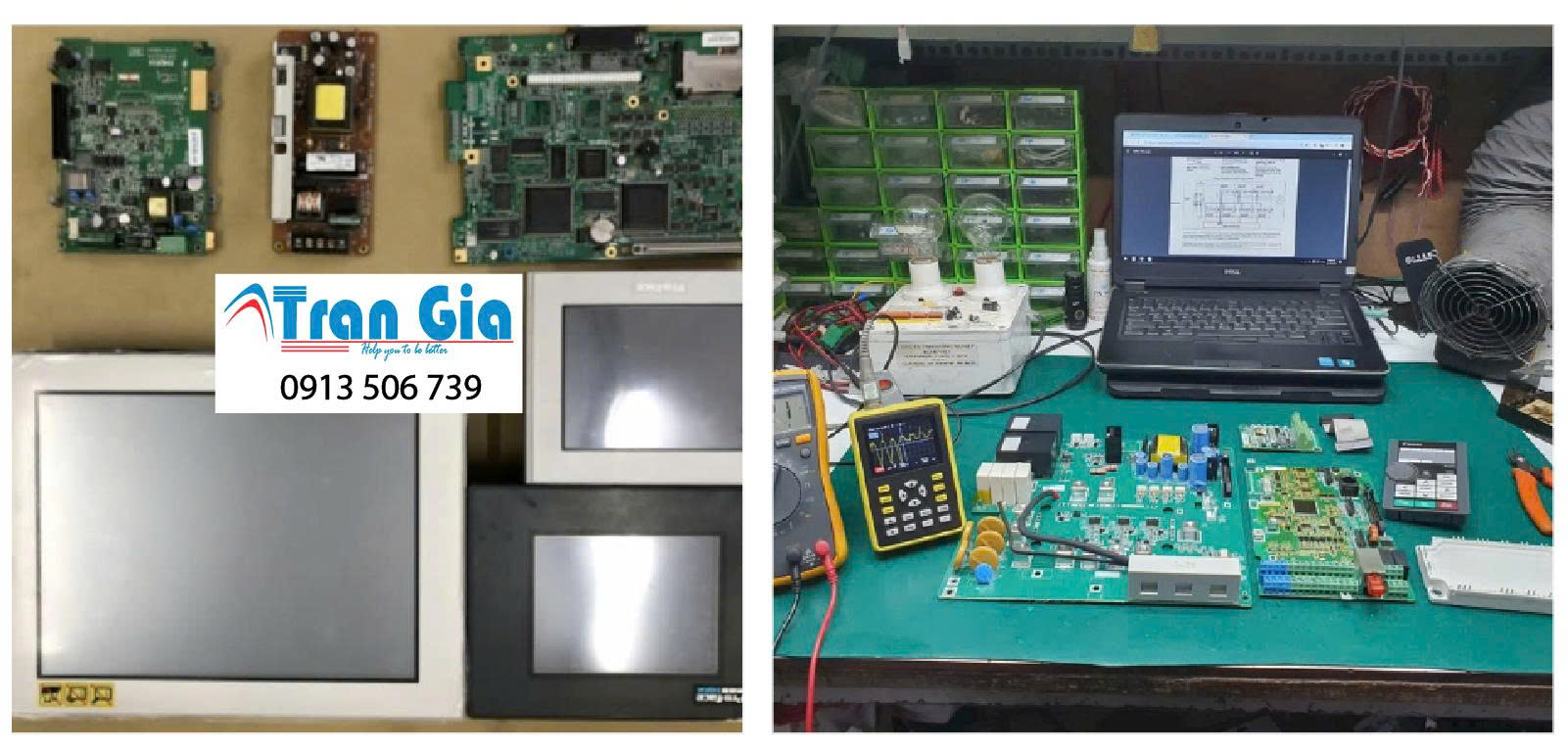

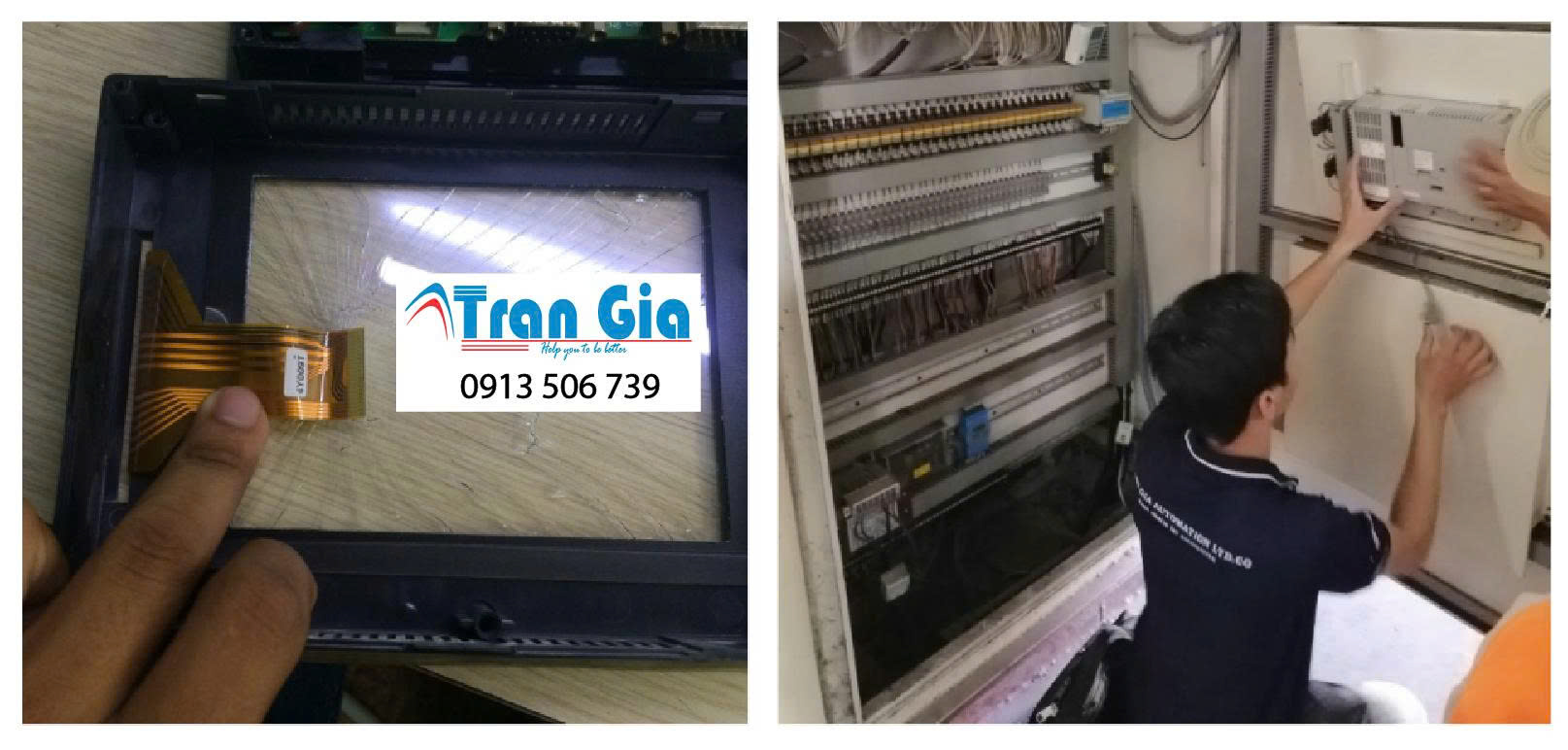

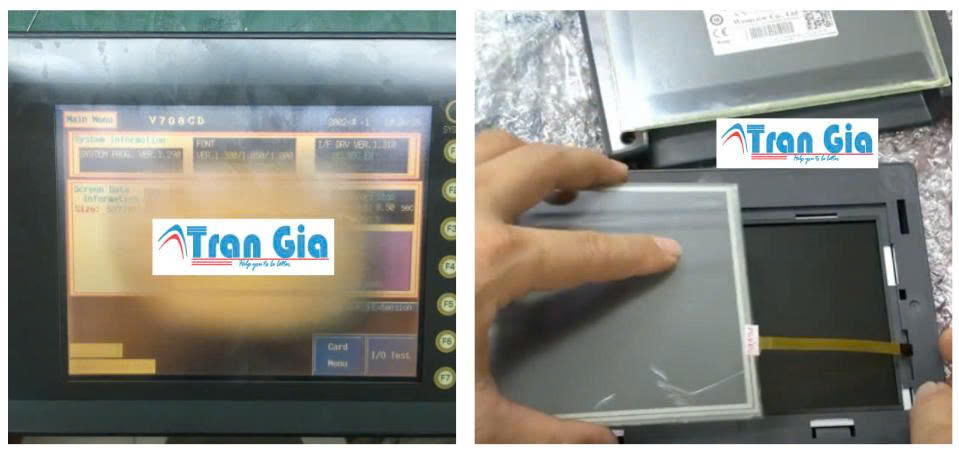

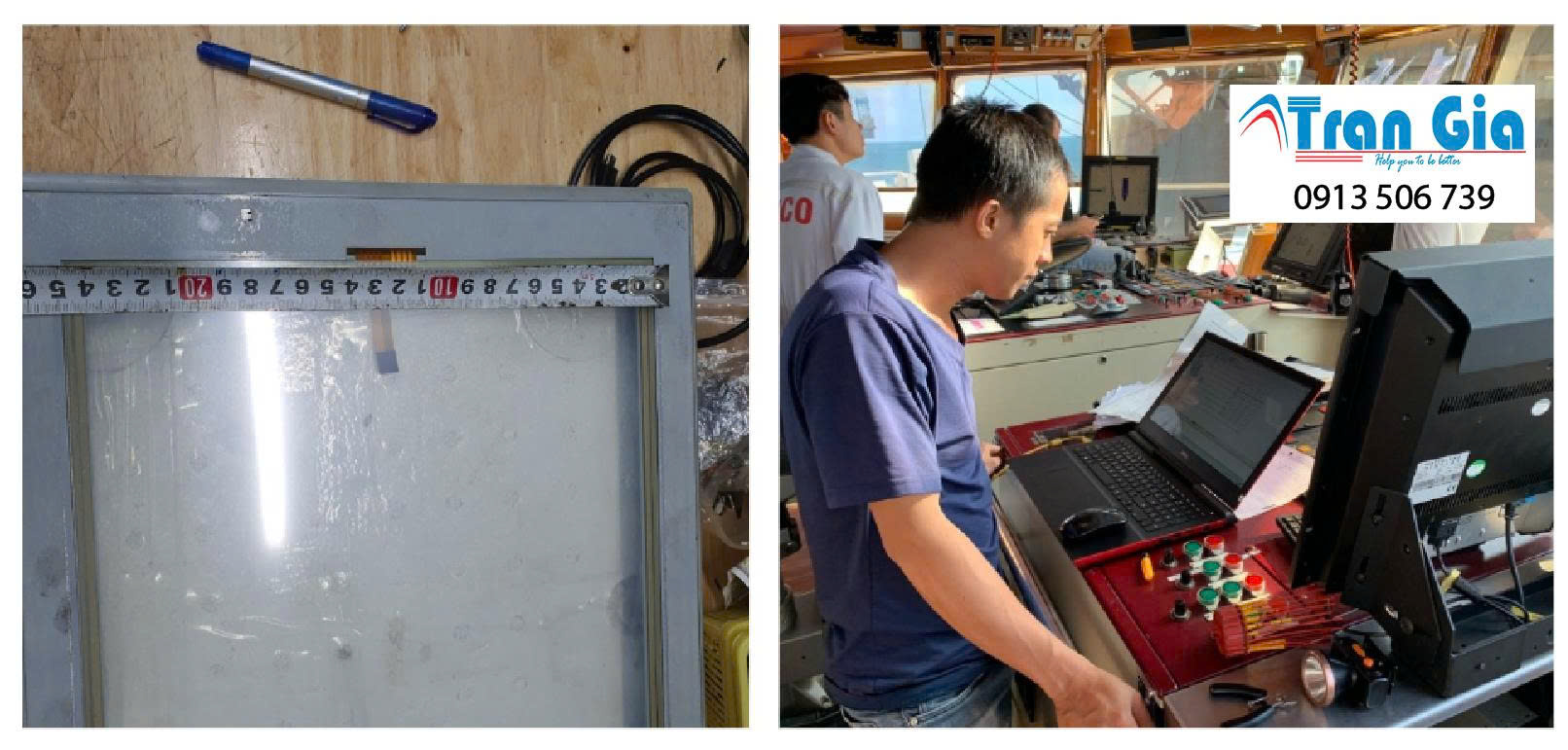

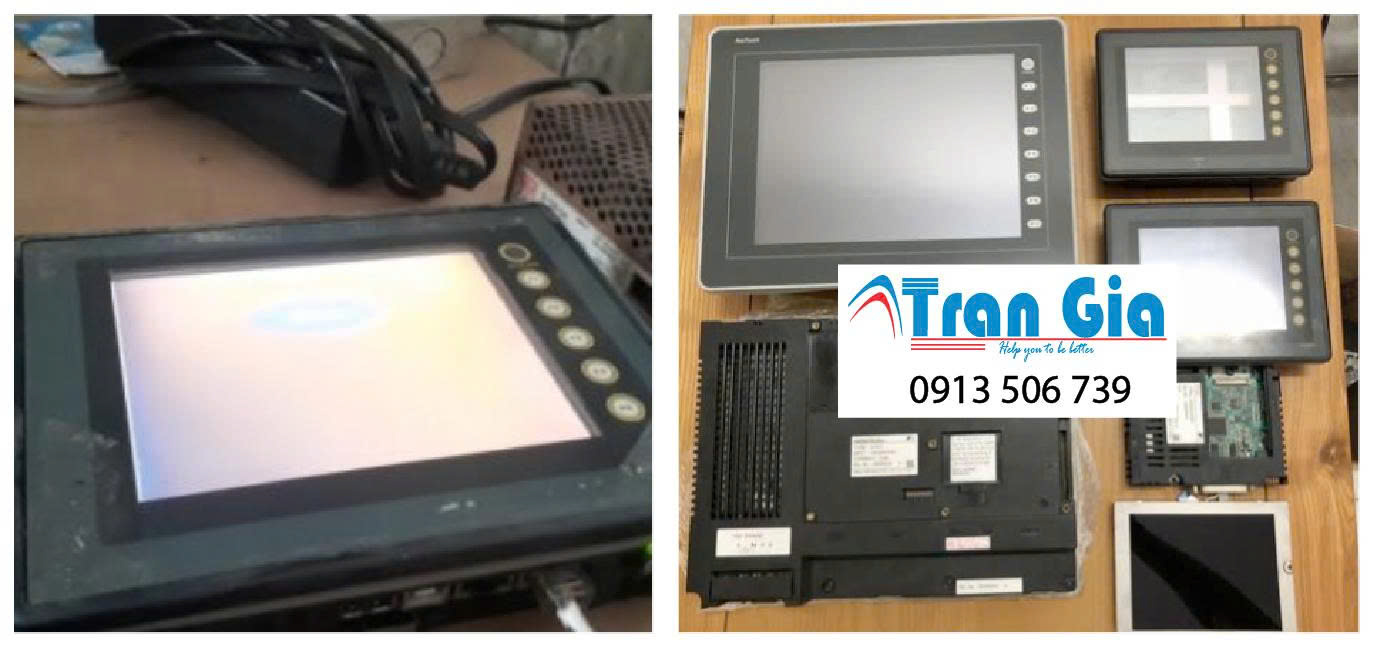

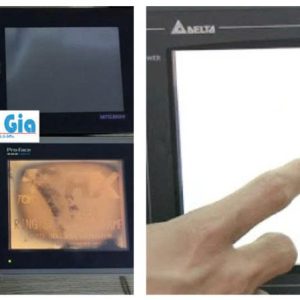

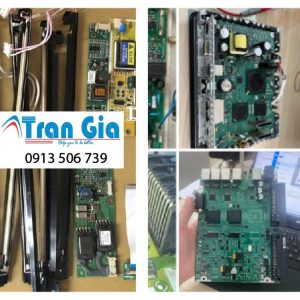

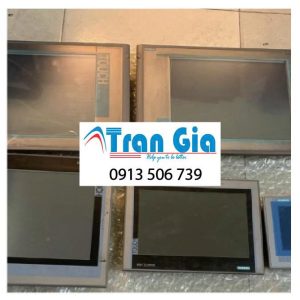

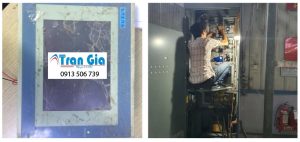

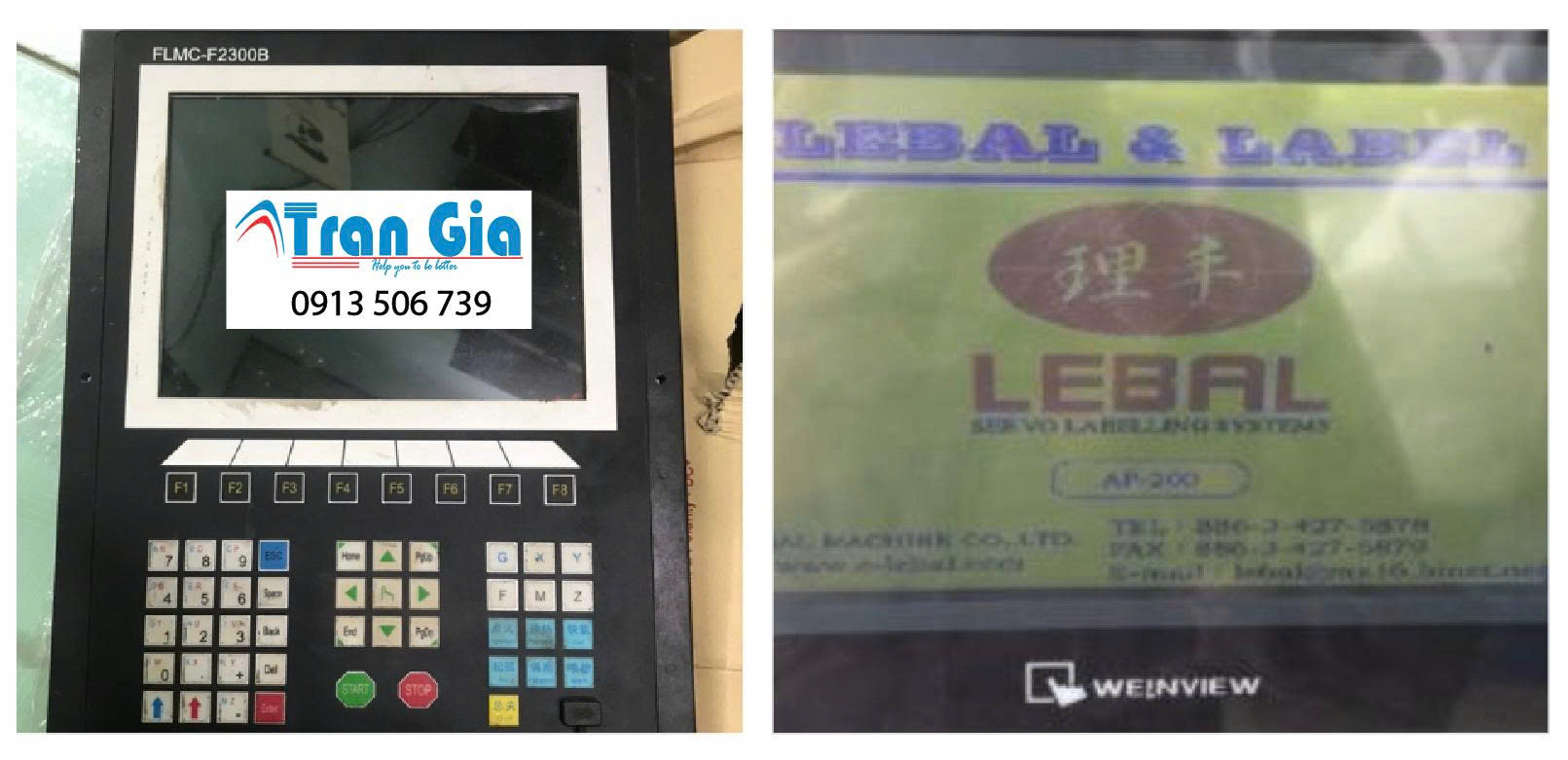

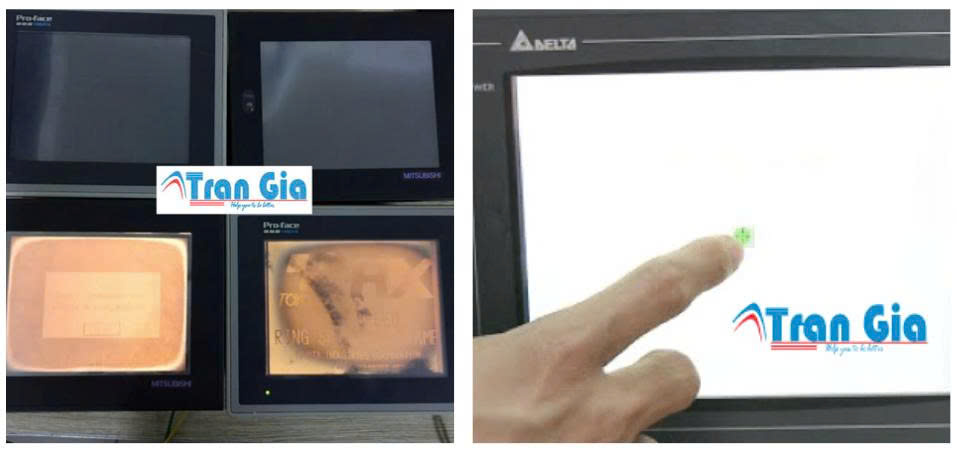

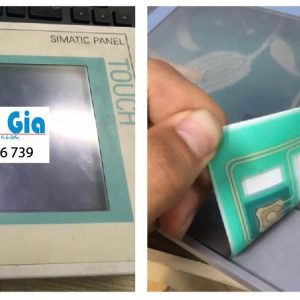

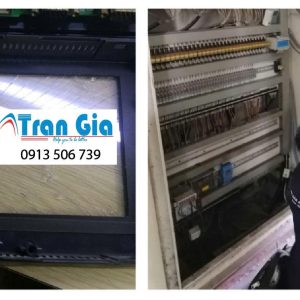

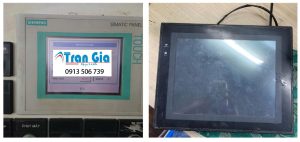

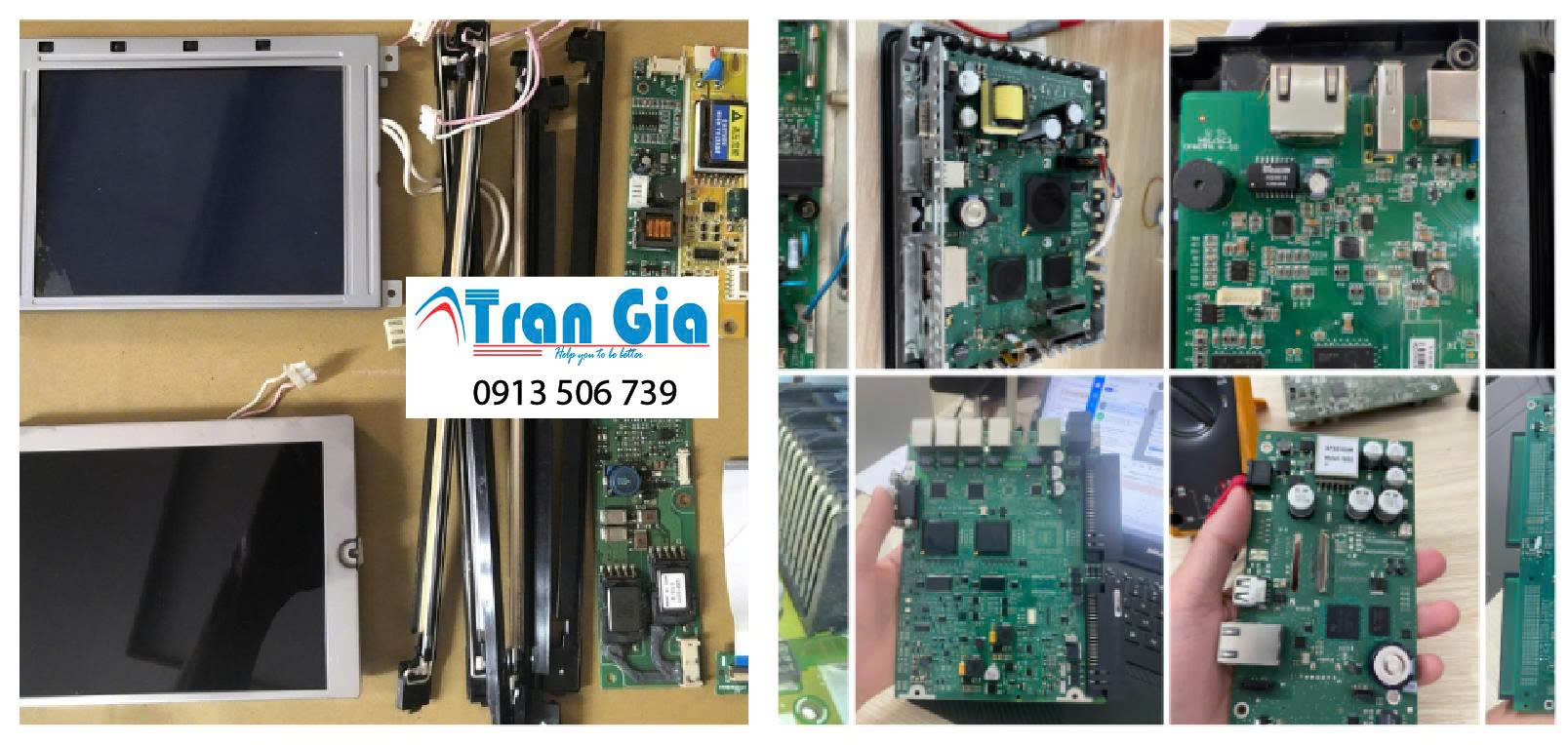

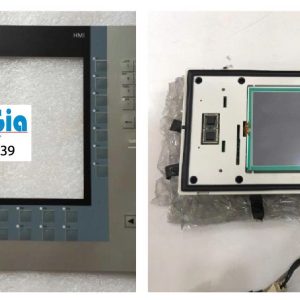

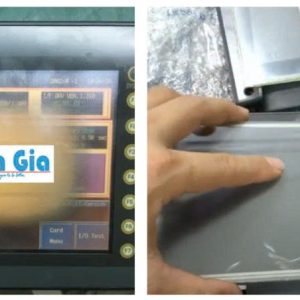

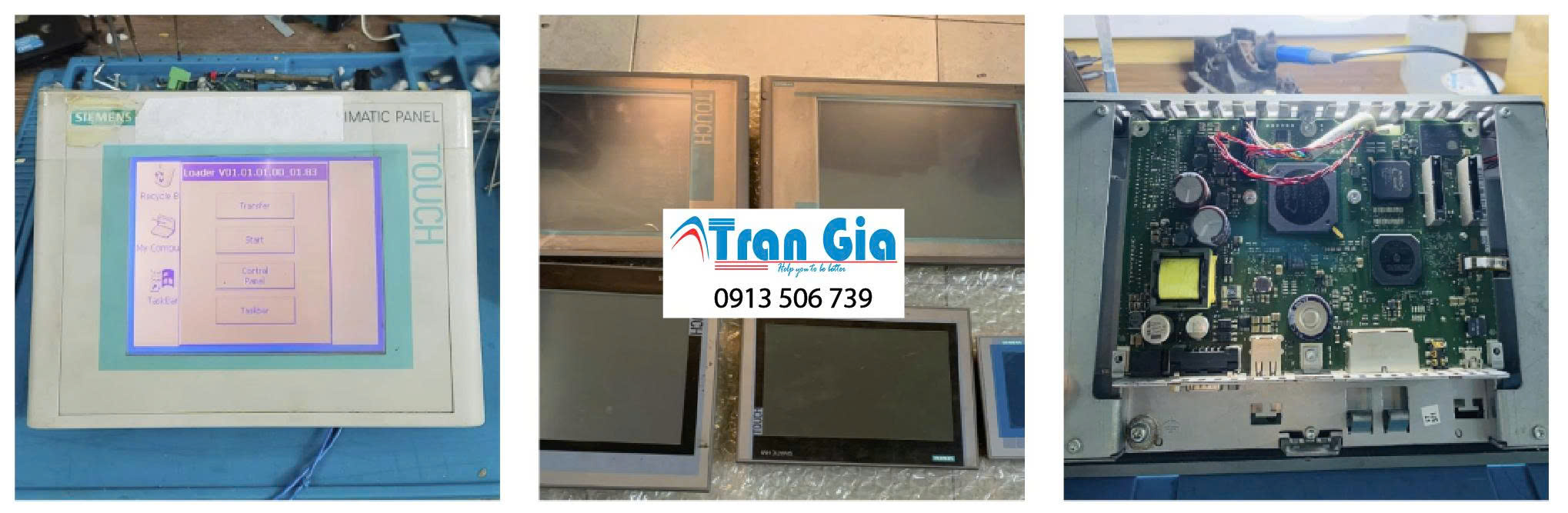

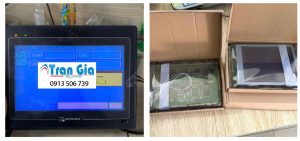

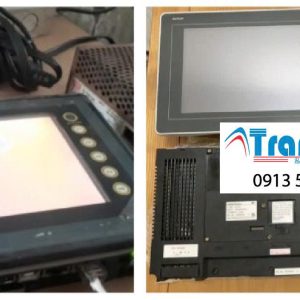

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-VH4B

Chúng tôi có thể khắc phục và sửa chữa UG430H-VH4B

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

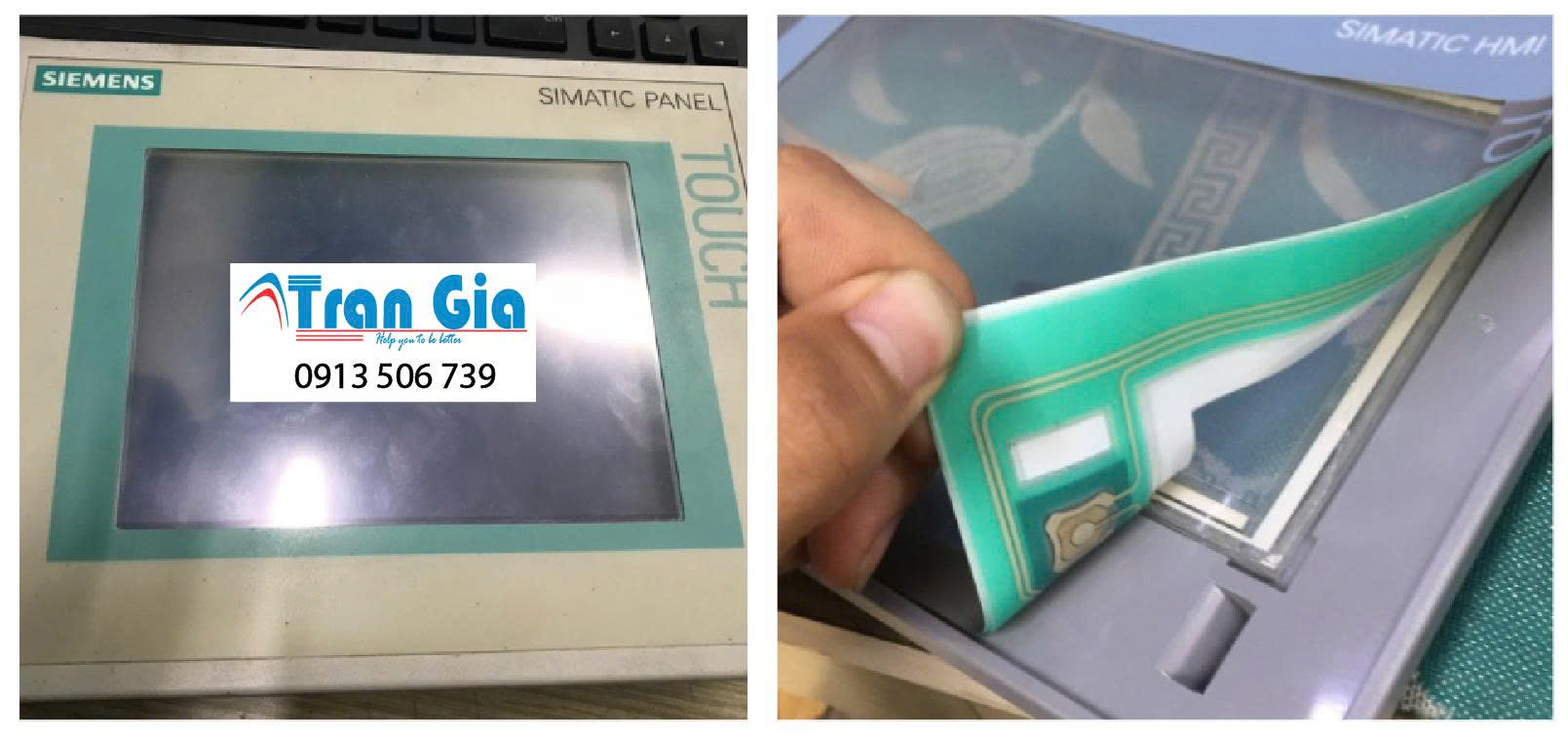

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-VH4B

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

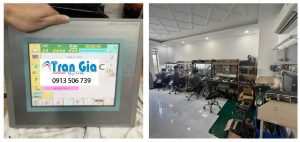

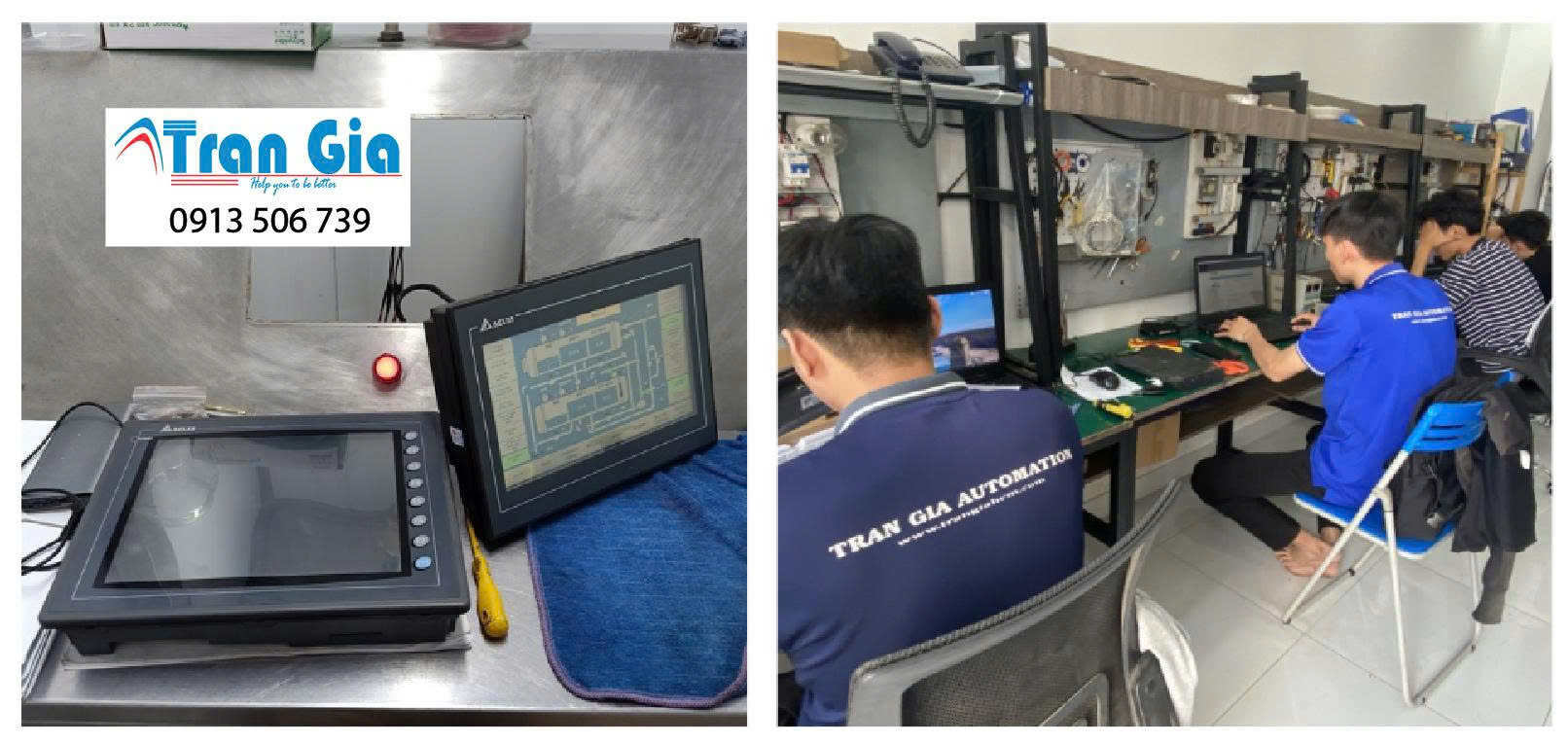

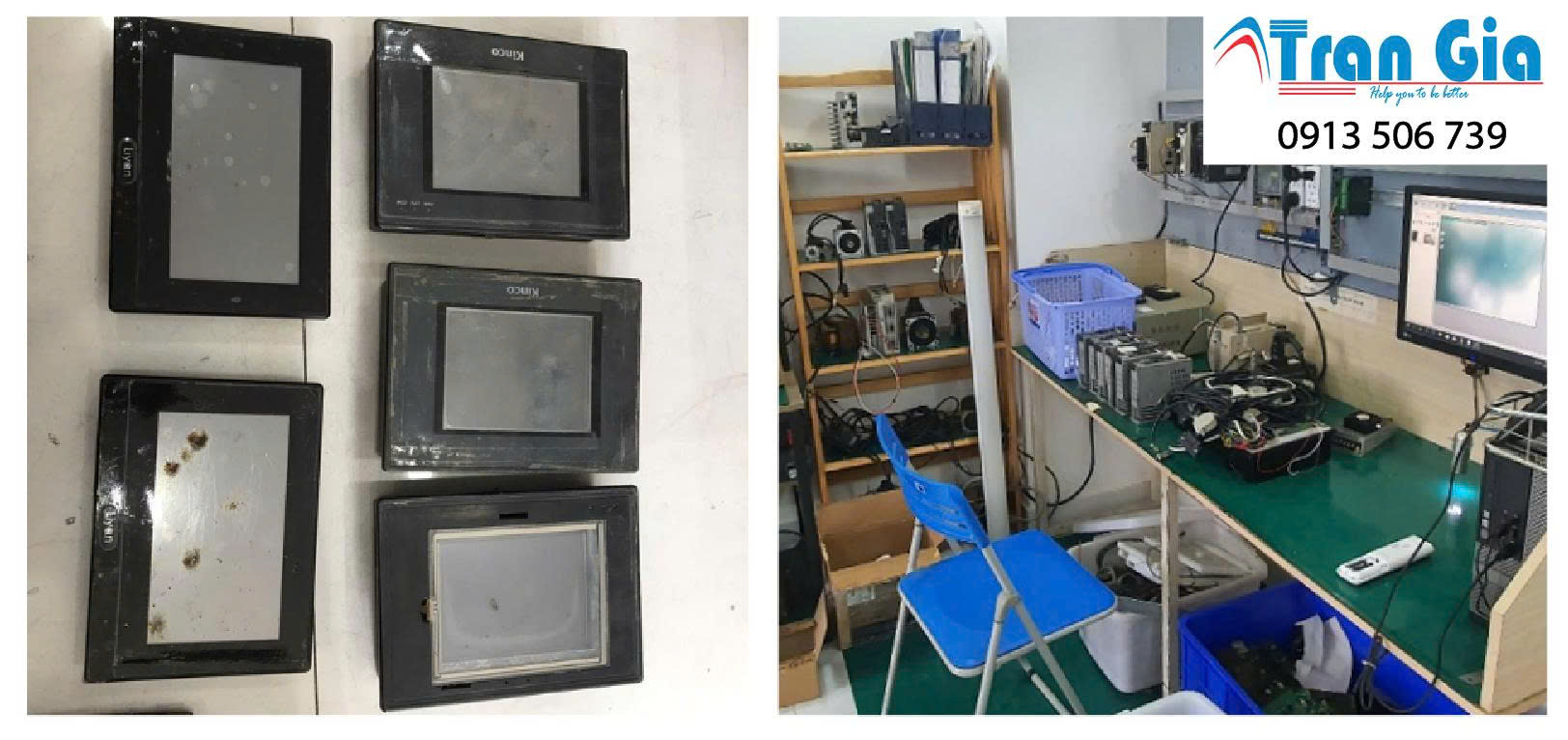

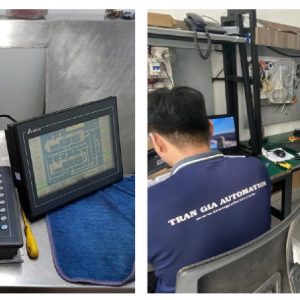

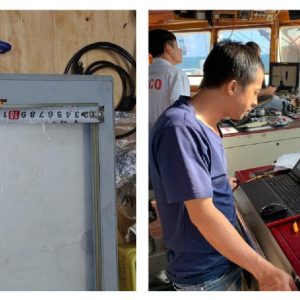

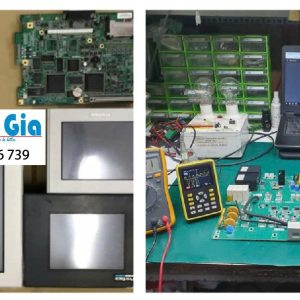

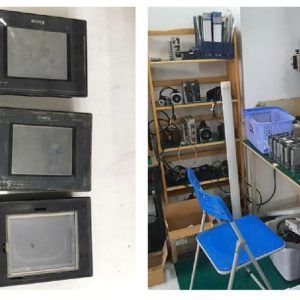

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
