TRAN GIA Automation chúng tôi chuyên cung cấp màn hình UG430H-VH4 . Trung tâm chuyên sửa màn hình UG430H-VH4 xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VH4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-VH4

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Giải pháp khắc phục
01H	No Project File	Không có chương trình điều khiển hoặc file PRG bị mất	Nạp lại chương trình bằng phần mềm UG00S-CW
02H	System Error	Lỗi hệ điều hành, lỗi Flash, lỗi OS	Format bộ nhớ → Nếu không hết lỗi, nạp lại firmware hoặc thay IC Flash
03H	Model Mismatch	File `.PRG` không đúng với model UG430H-VH4	Chỉnh lại model trong phần mềm → tạo PRG đúng loại HMI → nạp lại
04H	Communication Error	Lỗi truyền thông giữa HMI và PLC	Kiểm tra dây nối, chọn đúng COM port, baudrate, giao thức truyền thông
05H	No PLC Response	PLC không phản hồi – có thể do PLC chưa chạy hoặc sai địa chỉ	Kiểm tra trạng thái PLC, địa chỉ station, cấu hình COM
06H	Invalid Device	Gọi đến địa chỉ thiết bị không hợp lệ trong PLC	Kiểm tra lại lập trình địa chỉ trong UG00S-CW
07H	Macro Execution Error	Lỗi khi chạy macro – cú pháp hoặc gán biến sai	Kiểm tra nội dung macro trong UG00S-CW
08H	Flash Memory Error	IC Flash bị lỗi, không ghi hoặc đọc được chương trình	Format All Memory → nếu không được thì thay IC Flash
09H	RTC Error	Hết pin RTC hoặc IC thời gian thực bị lỗi	Thay pin CR2032 (3V) hoặc kiểm tra IC RTC

HIỆN TƯỢNG LỖI KHÔNG CÓ MÃ THÔNG BÁO

Triệu chứng	Nguyên nhân có thể	Khắc phục đề xuất
Màn hình trắng, không hiển thị gì	Lỗi LCD, mất điện nền, hỏng nguồn 3.3V hoặc Flash lỗi	Kiểm tra IC nguồn, nạp lại firmware, thay LCD nếu cần
Không cảm ứng hoặc lệch vị trí	Touch panel lỗi hoặc chưa hiệu chuẩn	Vào System Menu → Touch Calibration, thay tấm cảm ứng nếu hỏng
Giao tiếp PLC lúc được lúc không	Cáp truyền bị nhiễu, COM port lỏng hoặc sai baudrate	Kiểm tra kỹ đấu nối và thêm điện trở cuối nếu dùng RS485
Không lưu thời gian sau khi tắt nguồn	Hết pin RTC	Thay pin CR2032 loại tốt

HƯỚNG DẪN FORMAT & CÀI LẠI

🔹 Vào System Menu:

Tắt nguồn màn hình
Nhấn và giữ góc trên bên trái màn hình
Bật nguồn và giữ trong 5–10 giây để vào System Menu

🔹 Thao tác trong System Menu:

Format All Memory: Xóa toàn bộ chương trình cũ
Touch Calibration: Căn chỉnh cảm ứng
Download/Upload: Nạp hoặc sao lưu file .PRG
Set Clock: Cài đặt thời gian thực

CẤU HÌNH GIAO TIẾP PLC PHỔ BIẾN

Giao thức	Thông số điển hình
RS232 (COM1)	9600 bps, 8N1 hoặc 8E1
RS485 (COM2)	9600–19200 bps, thường dùng Modbus
PLC hỗ trợ	Mitsubishi, Omron, Siemens, Delta, Fuji

CÁC LINH KIỆN HAY HƯ TRÊN UG430H-VH4

Tên linh kiện	Triệu chứng khi hỏng
LCD TFT 5.7” màu	Màn hình trắng, sọc, mất hiển thị
Tấm cảm ứng 4 dây	Không nhấn được, chạm lệch, cảm ứng liệt
Flash SST39SF040 / MX29LV040	Không lưu được chương trình, lỗi mã 02H, 08H
IC nguồn AMS1117-3.3V	Không lên nguồn, đèn nền không sáng
Pin CR2032 CMOS	Mất giờ, lỗi RTC

NẠP FILE .PRG CHO UG430H-VH4

Cắm cáp RS232 (DB9) từ máy tính → COM1 màn hình
Mở UG00S-CW, chọn đúng model: UG430H-VH4
Chọn Download → chọn cổng COM → chọn file .PRG
Nhấn OK → chờ nạp xong 100% → màn hình tự khởi động lại

HỖ TRỢ THÊM NẾU GẶP LỖI

Bạn có thể yêu cầu:

✅ Phần mềm UG00S-CW
✅ File chương trình mẫu .PRG
✅ Driver USB-to-RS232
✅ Sơ đồ đấu nối màn hình với PLC
✅ Tài liệu hướng dẫn lập trình cơ bản HMI UG series

XỬ LÝ TỪNG TÌNH HUỐNG LỖI THƯỜNG GẶP (KHÔNG MÃ)

Triệu chứng	Nguyên nhân chi tiết	Cách xử lý đề xuất
Màn hình khởi động, logo Fuji xong thì đứng im	File PRG bị lỗi hoặc không đúng model	Nạp lại file `.PRG` đúng với model UG430H-VH4 bằng phần mềm UG00S-CW
Nháy đèn liên tục – không hiển thị gì	IC nguồn lỗi, tụ lọc khô, Flash lỗi	Kiểm tra tụ nguồn, đo điện áp ra IC AMS1117-3.3, thay Flash nếu nghi ngờ hỏng
Giao tiếp Modbus lúc được lúc không	Không có điện trở cuối đường truyền hoặc kết nối quá dài / nhiễu	Gắn trở 120Ω hai đầu RS485, kiểm tra dây chống nhiễu, rút ngắn khoảng cách
Không thể Download chương trình (báo Timeout)	Chọn sai COM, baudrate, hoặc dùng cáp RS232 không chính hãng	Dùng cáp USB-RS232 chip FTDI, CH340 chính hãng, chọn đúng COM port
Màn hình sọc hoặc đen 1 phần	LCD hỏng hoặc socket LCD tiếp xúc kém	Thay LCD TFT 5.7 inch chuẩn QVGA 320×240, hoặc vệ sinh socket

TEST MẠCH NGUỒN – LCD – FLASH CƠ BẢN

Vị trí đo / Kiểm tra	Giá trị mong muốn / Gợi ý
Điện áp ra IC nguồn 3.3V	~3.29V (AMS1117-3.3 hoặc tương đương)
Nguồn LCD (Pin LCD VCC)	5V hoặc 3.3V tùy đời LCD
Flash ROM (SST39SF040)	Kiểm tra chân 1, 22, 24 có đủ Vcc, GND, WE
Backlight LED LCD	Có nguồn 12V / 24V tùy loại LCD
Pin CR2032 (đồng hồ thời gian)	Trên 2.8V là tốt – dưới 2.6V nên thay

LINH KIỆN THAY THẾ TƯƠNG THÍCH

Linh kiện lỗi	Linh kiện thay thế phù hợp
Flash ROM	SST39SF040, MX29LV040, W29EE011
LCD TFT 5.7″	QVGA 320×240, 20-pin FPC, điện áp 5V hoặc 3.3V tùy loại
Touch panel	5.7″ 4-wire resistive type (kích thước: 117×89 mm)
IC nguồn 3.3V	AMS1117-3.3, RT9169, LM1117
Pin CMOS	CR2032 3V (socket hoặc hàn trực tiếp)

HƯỚNG DẪN TẢI FILE .PRG CHÍNH XÁC – KHÔNG LỖI

➤ Chuẩn bị:

Cáp RS232 DB9 → cắm vào COM1 màn hình
Phần mềm UG00S-CW (phiên bản mới nhất)
Driver USB-RS232 nếu dùng máy tính không có cổng COM

➤ Thao tác:

Mở UG00S-CW → Chọn đúng model UG430H-VH4
Vào Communication Setting → Chọn COM port đúng
Click Download → chọn file .PRG
Quan sát màn hình → tiến trình chạy đến 100% → màn hình khởi động lại Nếu lỗi:

Lỗi khi nạp	Cách xử lý
Timeout / không kết nối được	Chọn sai COM / Baudrate → thử lại với tốc độ khác (9600/19200)
Model mismatch	File PRG không đúng model → tạo lại file với đúng UG430H-VH4
Lỗi giữa chừng, không hoàn tất	Cáp lỗi / Flash lỗi → thử máy khác / thay Flash

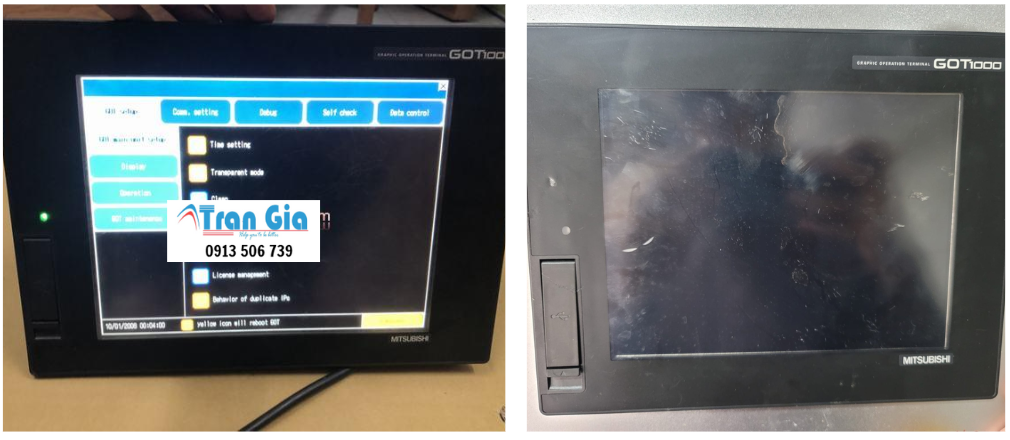

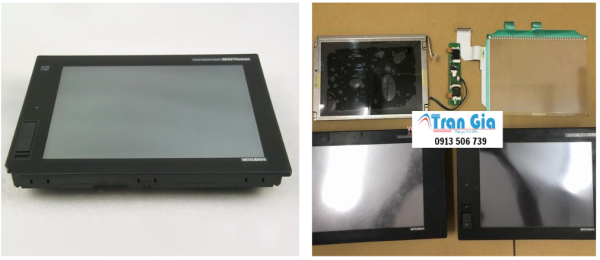

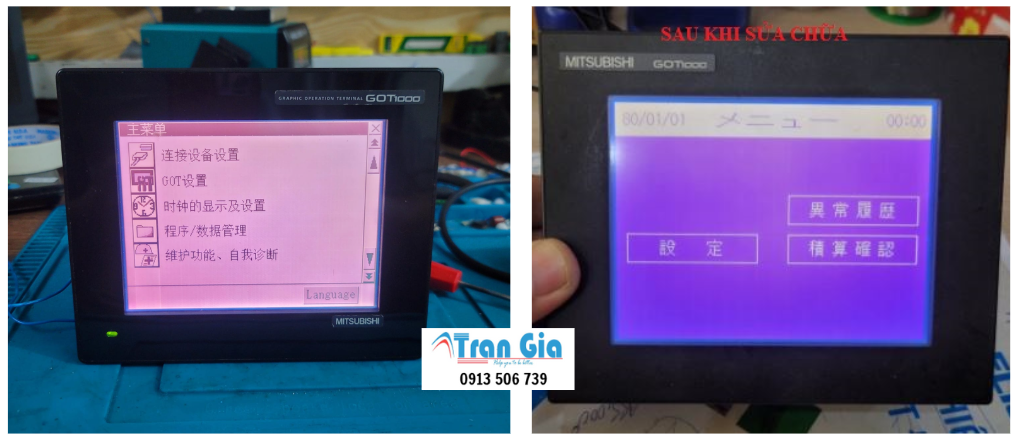

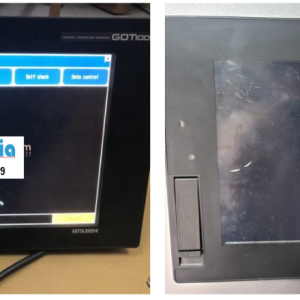

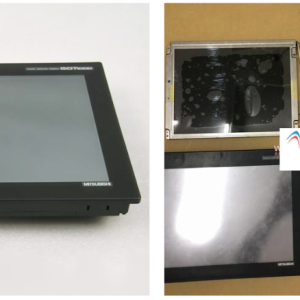

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-VH4

Lỗi thường gặp phải ở màn hình UG430H-VH4

Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Chúng tôi có thể khắc phục và sửa chữa UG430H-VH4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-VH4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

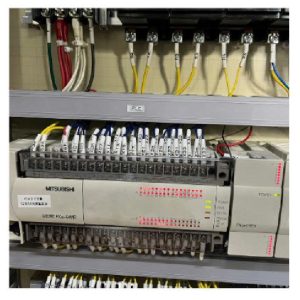

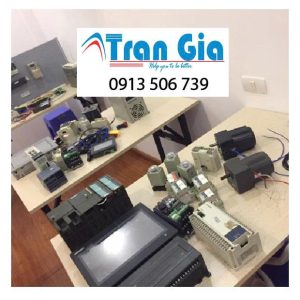

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
