Trung tâm chuyên sửa màn hình UG430H-VH1B xử lí lỗi nhanh chóng với kinh nghiệm lâu năm

HOTLINE: 0913 506 739

TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-VH1B xử lí lỗi nhanh chóng với kinh nghiệm lâu năm với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VH1B

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-VH1B

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Giải pháp khắc phục
01H	No Project File	Mất chương trình hoặc chưa nạp file `.PRG`	Dùng phần mềm UG00S-CW để nạp lại chương trình điều khiển
02H	System Error	Lỗi hệ điều hành, lỗi bộ nhớ flash	Thử `Format All Memory` từ System Menu → Nếu không hết lỗi → kiểm tra hoặc thay flash
03H	Model Mismatch	File `.PRG` không phù hợp với model UG430H-VH1B	Mở lại file trong UG00S-CW → chỉnh đúng model → xuất lại file mới để nạp
04H	Communication Error	Lỗi kết nối PLC: sai cáp, sai tốc độ baudrate, sai giao thức hoặc COM	Kiểm tra lại COM port, wiring, tốc độ truyền và thiết lập trong phần mềm UG00S-CW
05H	No PLC Response	HMI gửi lệnh nhưng PLC không phản hồi: PLC chưa RUN hoặc sai Station No.	Đảm bảo PLC đang RUN, chọn đúng Station No. và kết nối vật lý chính xác
06H	Invalid Device	Địa chỉ vùng nhớ trong PLC không hợp lệ hoặc vượt giới hạn (M, D, C, W…)	Sửa chương trình trong UG00S-CW → Kiểm tra lại các địa chỉ
07H	Macro Execution Error	Lỗi khi chạy macro: sai lệnh, lỗi logic hoặc lệnh không hỗ trợ	Kiểm tra và sửa nội dung macro trong phần mềm UG00S-CW
08H	Flash Memory Error	Không thể ghi vào bộ nhớ flash – có thể do lỗi IC hoặc đầy bộ nhớ	Format lại bộ nhớ → nếu không được → kiểm tra / thay IC Flash
09H	RTC Error	Lỗi thời gian thực: pin nuôi RTC yếu hoặc IC thời gian lỗi	Thay pin CR2032, nếu vẫn lỗi → kiểm tra hoặc thay IC RTC

CÁC LỖI KHÔNG MÃ – BIỂU HIỆN NGOÀI

Hiện tượng	Nguyên nhân	Khắc phục
Màn hình trắng, không vào được menu	Mất firmware, hư flash, lỗi nguồn 3.3V hoặc lỗi LCD	Kiểm tra IC nguồn, nạp lại firmware nếu có thiết bị chuyên dụng
Cảm ứng lệch hoặc không nhấn được	Touch panel lỗi hoặc chưa hiệu chuẩn	Vào System Menu → Touch Calibration hoặc thay cảm ứng
Không lưu giờ	Hết pin CMOS	Mở máy → thay pin CR2032
Giao tiếp lúc được lúc không	Tiếp xúc cáp COM lỏng, RS485 bị nhiễu	Siết lại đầu cáp, thêm điện trở cuối nếu RS485, dùng cáp chống nhiễu

HƯỚNG DẪN SỬ DỤNG SYSTEM MENU

🛠️ Vào System Menu

Tắt nguồn màn hình
Nhấn giữ góc trái màn hình
Bật nguồn → giữ khoảng 5–10 giây → sẽ vào System Menu

🧹 Thao tác trong Menu

Chức năng	Mô tả
Format All Memory	Xóa sạch bộ nhớ chương trình
Download/Upload	Nạp hoặc sao lưu file `.PRG`
Touch Calibration	Hiệu chuẩn cảm ứng
Set Clock	Cài đặt thời gian thực

NẠP LẠI CHƯƠNG TRÌNH .PRG

Kết nối HMI với PC bằng cáp RS232 (hoặc USB to RS232)
Mở UG00S-CW
Chọn model UG430H-VH1B
Chọn COM đúng và Download → chọn file .PRG → Gửi vào HMI
HMI khởi động lại → Chạy chương trình

LINH KIỆN HAY HƯ Ở UG430H-VH1B

Linh kiện	Lỗi thường gặp
Tấm cảm ứng 5.7 inch	Liệt cảm ứng, lệch, không nhận
LCD TFT 5.7” QVGA	Sọc, trắng màn hình, mất hình
IC Flash SST / MXIC	Không ghi PRG, lỗi 02H
Pin CR2032	Mất thời gian thực
IC nguồn 3.3V/5V	Màn không lên hoặc sáng vài giây rồi tắt

SƠ ĐỒ DÂY COM GIAO TIẾP PLC PHỔ BIẾN

🔹 PLC Mitsubishi FX (RS232)

COM1 (HMI): DB9
- Pin 2 → TX PLC
- Pin 3 → RX PLC
- Pin 5 → GND

🔹 Delta / Siemens (RS485)

COM2 (RS485):
- RDA+ ↔ A+
- RDB− ↔ B−
- GND ↔ GND

✔ Nhớ thiết lập đúng baudrate, parity, station no. trong UG00S-CW

PHỤ KIỆN – THIẾT BỊ CẦN THIẾT ĐỂ NẠP, KIỂM TRA HMI

Thiết bị / Phụ kiện	Công dụng
Cáp RS232 DB9 đực – cái	Kết nối HMI với máy tính (qua cổng COM hoặc USB-RS232)
Bộ chuyển USB to RS232	Dành cho máy tính không có cổng COM vật lý
UG00S-CW (phần mềm)	Lập trình, tải / upload chương trình `.PRG` cho HMI
Touch Panel 5.7 inch	Thay khi liệt cảm ứng hoặc lệch
LCD 5.7″ TFT QVGA	Thay khi bị sọc màn, trắng màn, mất hình
Pin CR2032 3V	Nuôi IC RTC, tránh lỗi thời gian thực (09H)

CÁC TÌNH HUỐNG THỰC TẾ – GIẢI PHÁP GỢI Ý

Tình huống	Cách xử lý / Gợi ý kiểm tra
Màn hình trắng xóa, không vào được menu	Kiểm tra nguồn cấp đủ 24VDC chưa, thử thay IC nguồn AMS1117-3.3 / tụ lọc
Không giao tiếp với PLC Delta	Đảm bảo dùng COM2 (RS485), dây A/B đúng chiều, cùng baudrate, cùng protocol Modbus RTU
Vào được menu nhưng không Format được	Flash lỗi nặng → thử nạp lại OS hoặc thay IC Flash (SST39SF040 hoặc tương đương)
Liệt cảm ứng góc trái → không vào System Menu	Dùng cáp COM để ép tải chương trình → hoặc thay cảm ứng
Lỗi 03H (Model mismatch) liên tục khi nạp	Trong UG00S-CW, chọn sai model → Sửa lại đúng “UG430H-VH1B” trước khi xuất file `.PRG`
Màn hình lúc sáng lúc tắt nhanh	Tụ nguồn lỗi, IC nguồn 3.3V chập → kiểm tra và thay tụ dán SMD / ổn áp AMS1117 hoặc RT9169
Mất thời gian, mỗi lần khởi động lại là mất giờ hệ thống	Thay pin CMOS CR2032 (nằm ở mặt sau bo mạch, có thể hàn hoặc gắn socket)

THÔNG SỐ GIAO TIẾP RS232 / RS485 MẶC ĐỊNH

Thông số	RS232 (COM1)	RS485 (COM2)
Baudrate	9600 / 19200	9600 / 19200
Parity	Even hoặc None	Even (nếu dùng Modbus)
Stop Bit	1	1
Data Bits	8	8
Station No.	1 (thường mặc định)	1–247 tùy theo PLC/Slave
Protocol phổ biến	Mitsubishi FX, Modbus RTU	Delta Modbus RTU, Siemens, Omron

MẸO KIỂM TRA NHANH SAU KHI THAY MÀN / CẢM ỨNG

Sau khi thay màn LCD
- Nếu không lên hình → Kiểm tra socket FPC, nguồn cấp LCD
- Đảm bảo màn mới đúng chuẩn 320×240 QVGA, 18~20 pin
Sau khi thay cảm ứng
- Vào System Menu → chọn Touch Calibration
- Nhấn các điểm theo hướng dẫn → Save lại trước khi thoát

SAO LƯU CHƯƠNG TRÌNH .PRG – HỖ TRỢ DỰ PHÒNG

Luôn nên sao lưu chương trình sau khi chạy ổn định, đề phòng mất file do lỗi 01H / 02H.

Cách sao lưu:

Mở phần mềm UG00S-CW
Kết nối với HMI qua COM
Chọn đúng model UG430H-VH1B
Chọn Upload → lưu file .PRG về máy tính

📝 Lưu tên file theo: Tên_Máy_ThờiGian.PRG để tiện quản lý và khôi phục.

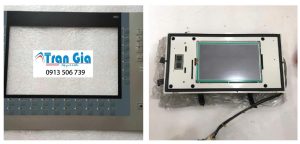

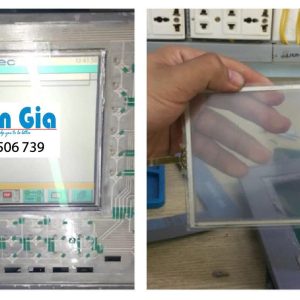

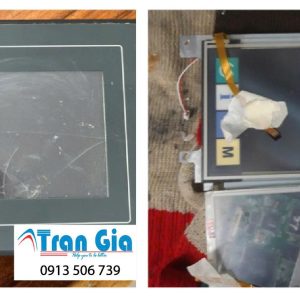

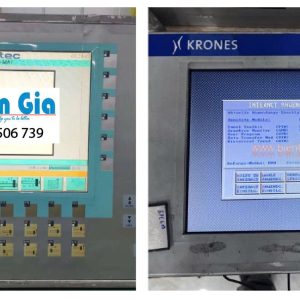

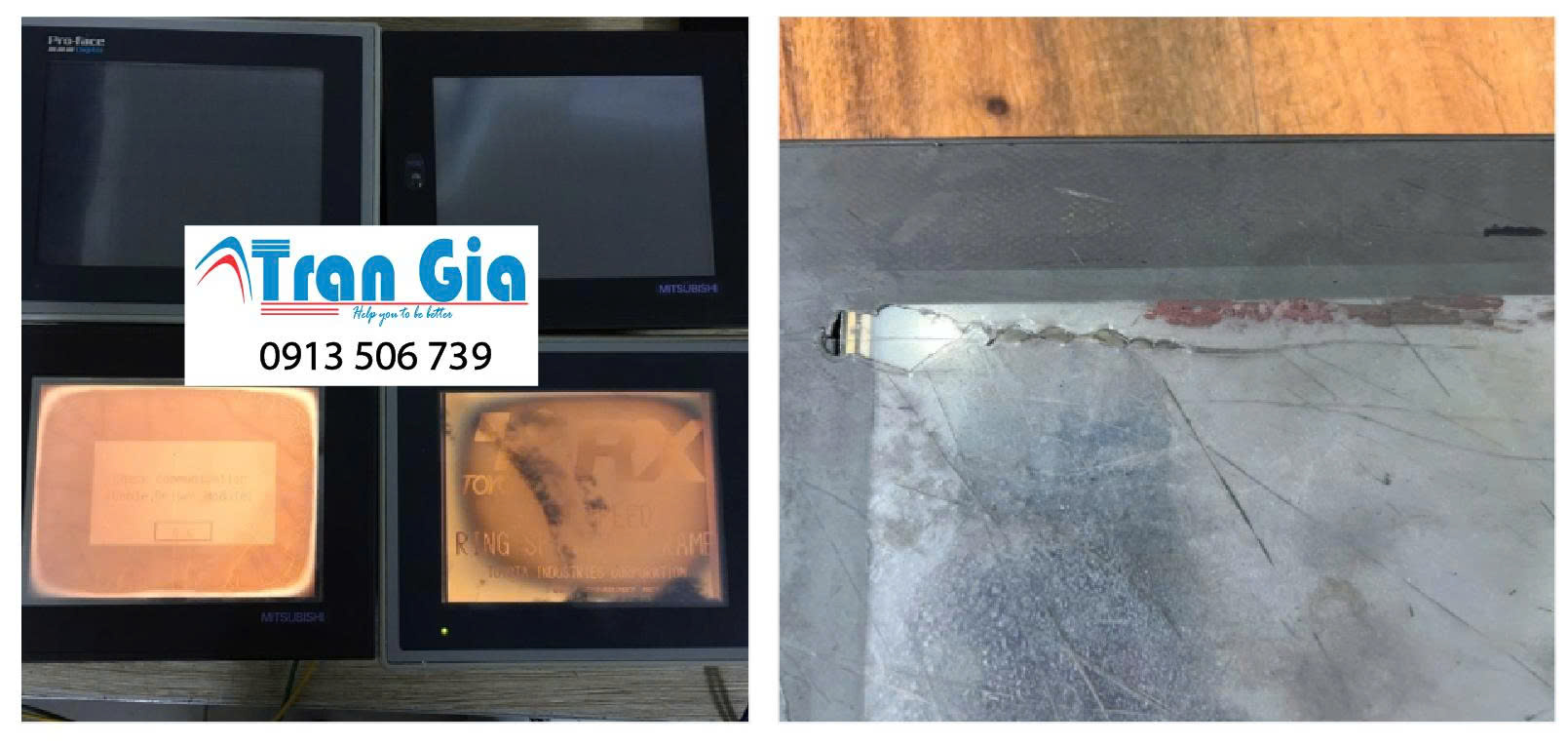

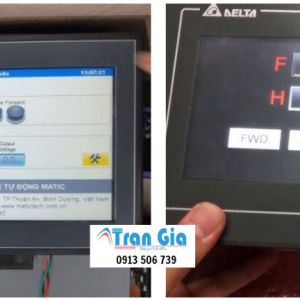

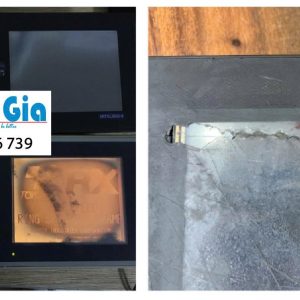

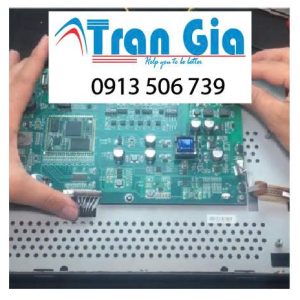

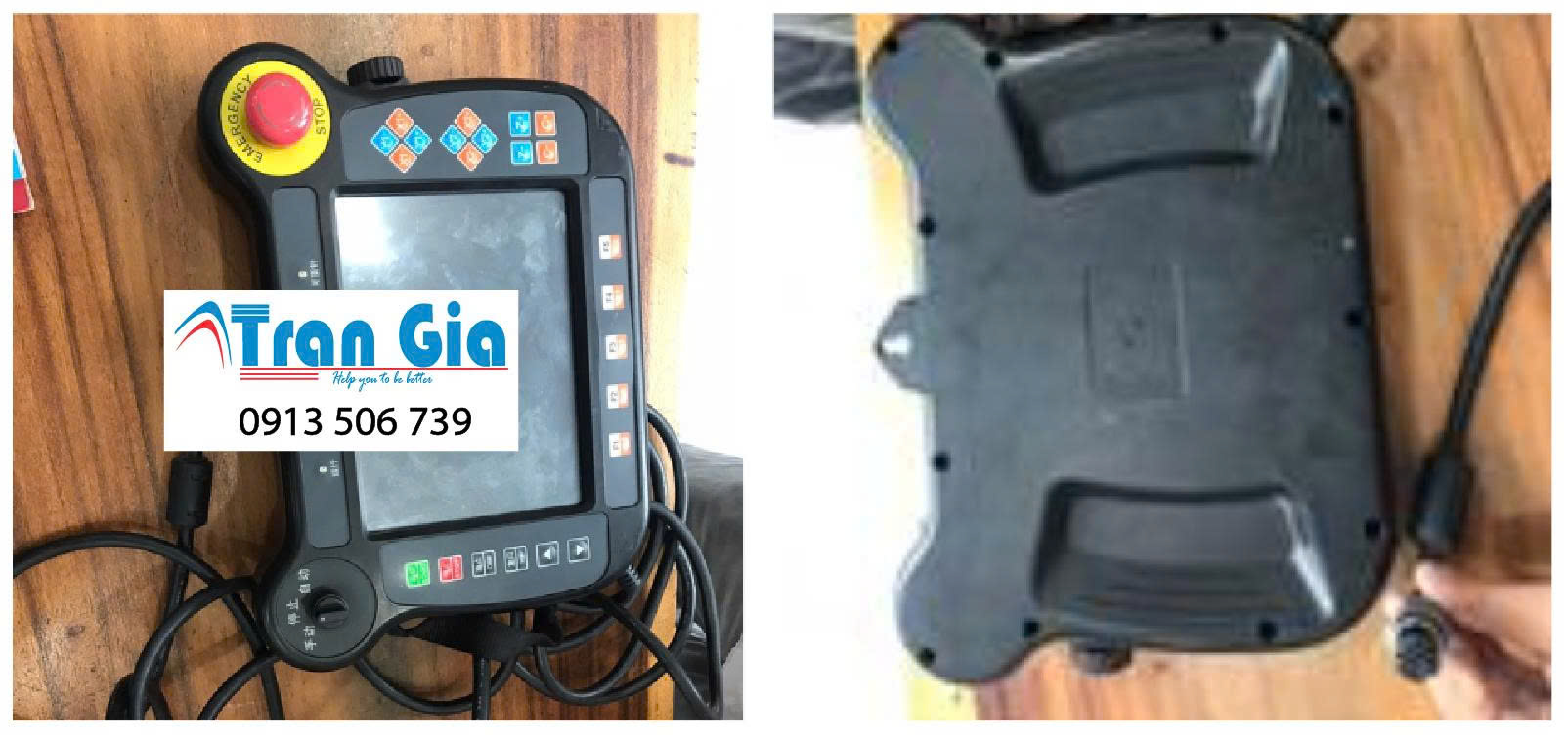

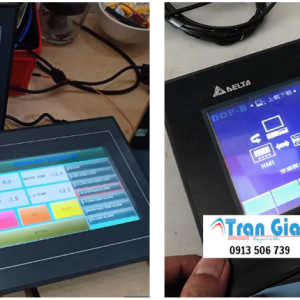

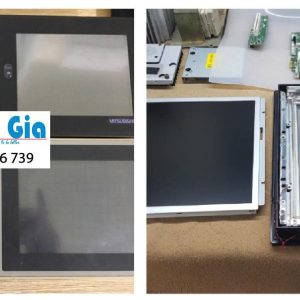

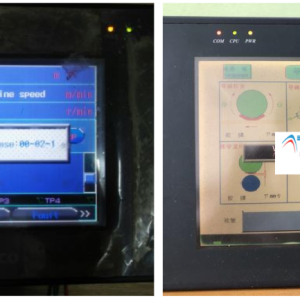

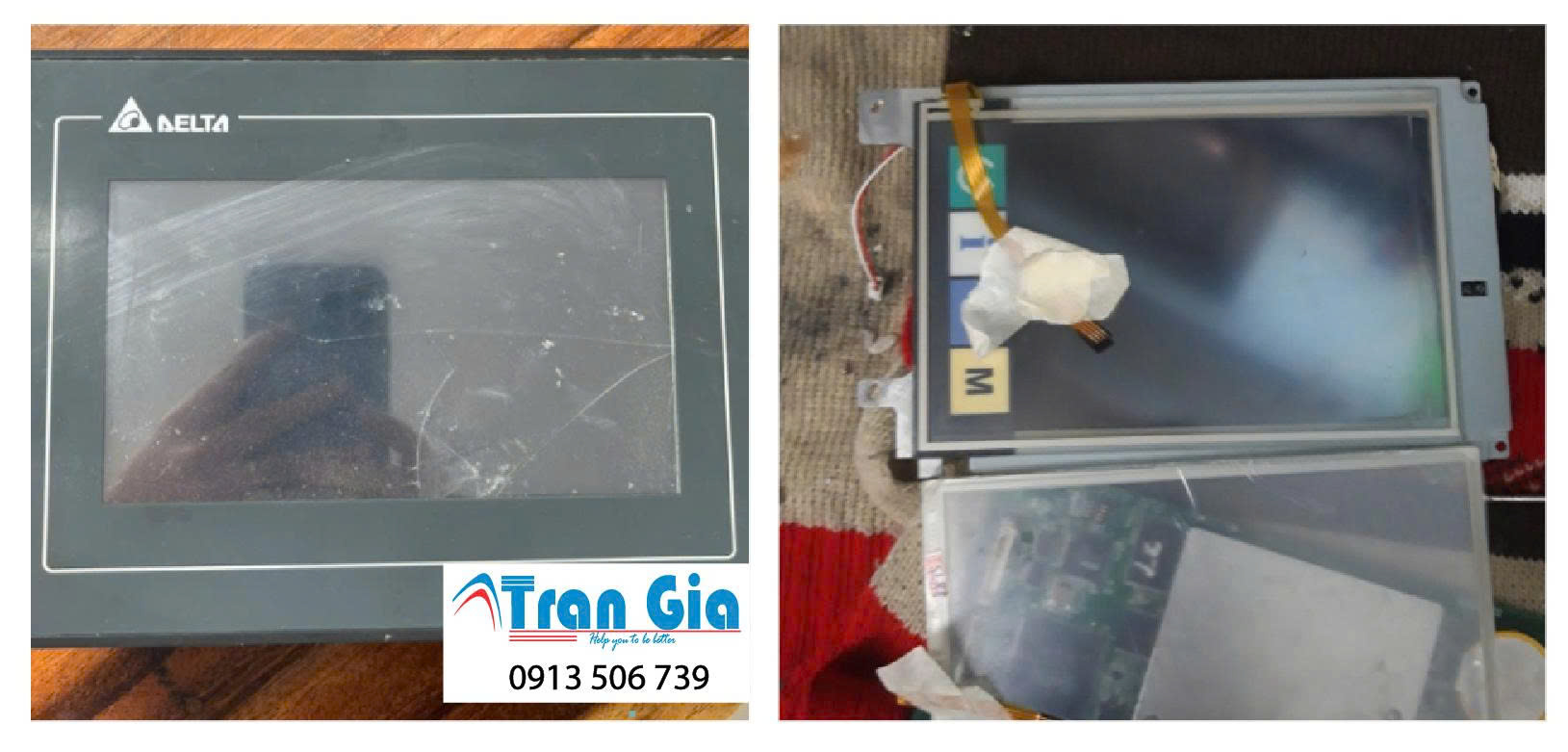

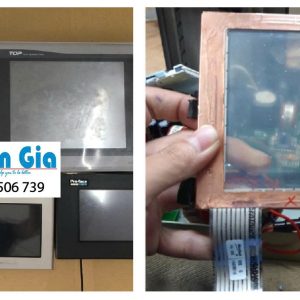

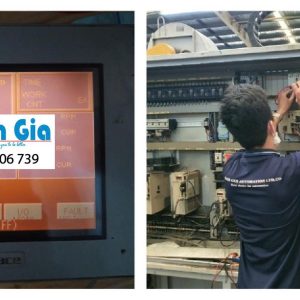

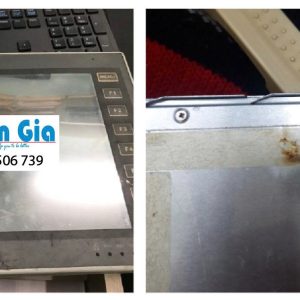

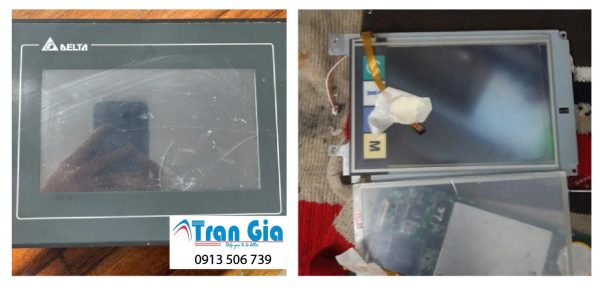

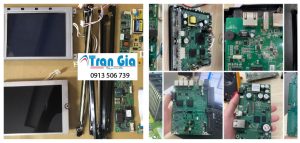

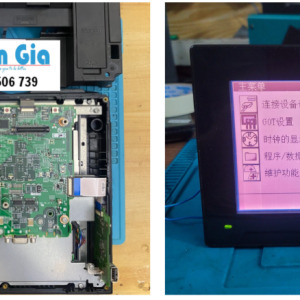

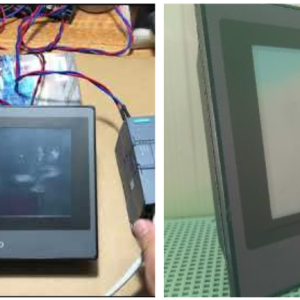

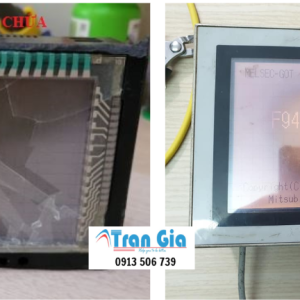

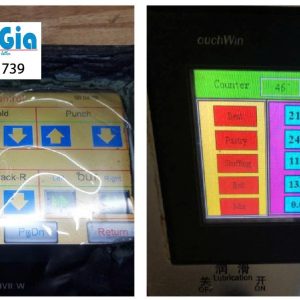

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-VH1B

– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Chúng tôi có thể khắc phục và sửa chữa UG430H-VH1B

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-VH1B

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

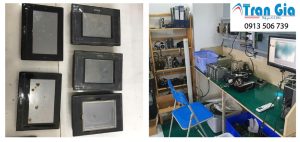

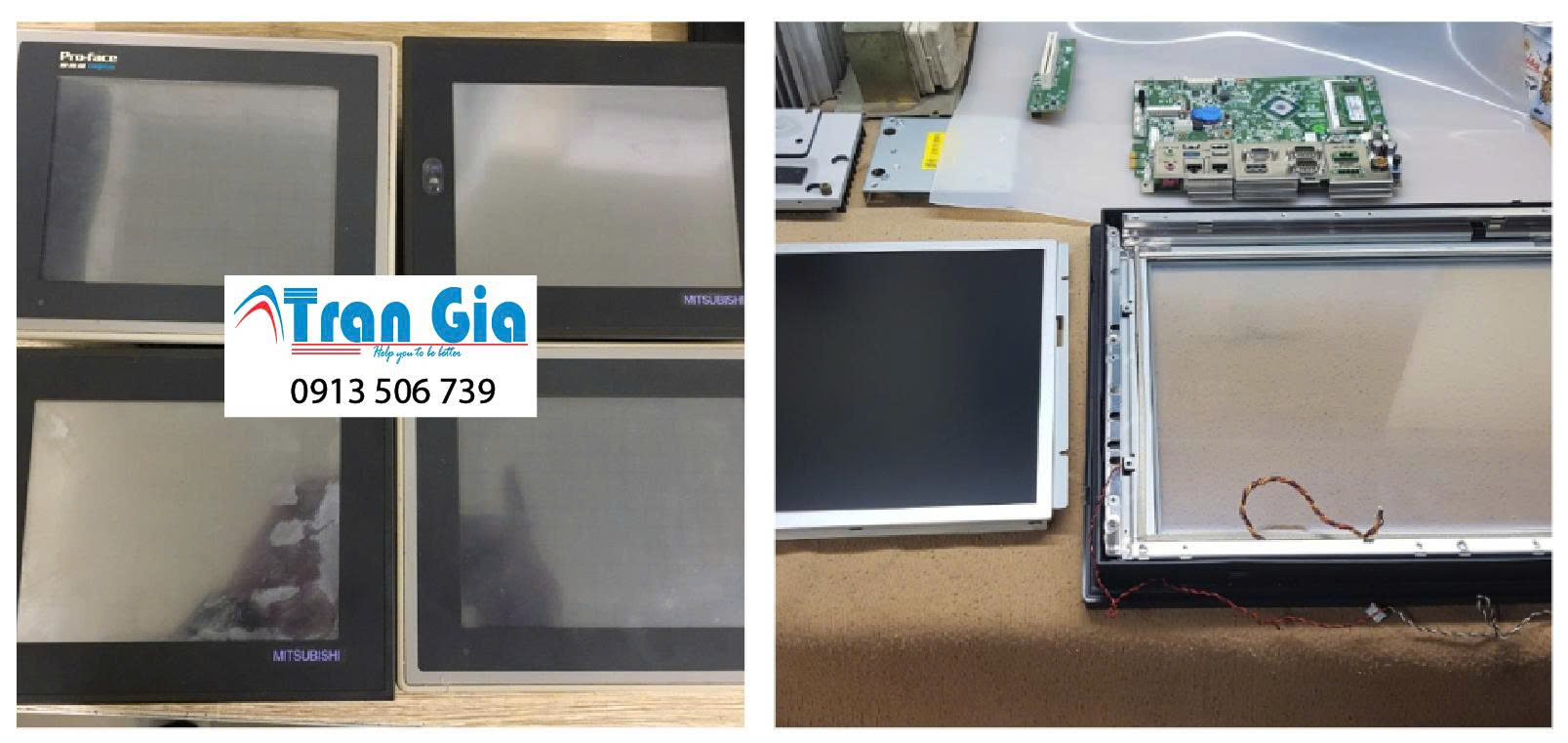

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
