Trung tâm sửa màn hình HMI các loại bảo hành linh kiện giá tốt

Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng giá rẻ

Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng trong vòng 2h TP HCM

Trung tâm chuyên sửa màn hình UG430H-VS4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng

Trung tâm chuyên sửa màn hình UG430H-TS4 xử lí lỗi nhanh chóng với kinh nghiệm lâu năm

HOTLINE: 0913 506 739

TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-TS4 xử lí lỗi nhanh chóng với kinh nghiệm lâu năm với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Trung tâm chuyên sửa màn hình UG430H-TS4 xử lí lỗi nhanh chóng với kinh nghiệm lâu năm — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TH4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Cách khắc phục
01H	No Project File	Mất chương trình điều khiển (PRG), chưa nạp hoặc bộ nhớ bị xóa	Kết nối với máy tính → dùng UG00S-CW nạp lại file `.PRG`
02H	System Error	Lỗi hệ thống hoặc hỏng bộ nhớ flash	Vào System Menu → `Format All Memory` → Nạp lại chương trình
03H	Model Mismatch	File PRG không tương thích với model UG430H-TS4	Dùng UG00S-CW mở lại file → chỉnh đúng model → Export lại
04H	Communication Error	Không giao tiếp được với PLC (do sai COM, tốc độ, dây nối…)	Kiểm tra COM đang dùng, cài đặt truyền thông, wiring, địa chỉ Station No.
05H	No PLC Response	PLC không phản hồi – PLC chưa RUN, sai cổng hoặc lỗi đấu dây	Kiểm tra trạng thái PLC, địa chỉ thiết bị và cổng COM sử dụng
06H	Invalid Device	Sử dụng thanh ghi không tồn tại trong PLC (M, D, T, C…)	Kiểm tra lại chương trình → sửa địa chỉ không hợp lệ
07H	Macro Execution Error	Lỗi khi chạy macro (có thể do sai lệnh, lỗi logic)	Kiểm tra toàn bộ macro trong UG00S-CW → sửa hoặc tạm tắt
08H	Flash Memory Error	Không ghi được bộ nhớ, thường do lỗi IC Flash	Format bộ nhớ → nếu vẫn lỗi → có thể cần thay IC Flash
09H	RTC Error	Lỗi đồng hồ thời gian thực (hết pin CMOS hoặc IC RTC lỗi)	Thay pin CR2032, nếu vẫn lỗi → kiểm tra IC thời gian thực

CÁC HIỆN TƯỢNG KHÔNG CÓ MÃ NHƯNG PHỔ BIẾN

Triệu chứng	Nguyên nhân	Khắc phục
Màn hình sáng trắng	Mất chương trình hoặc LCD lỗi	Thử vào System Menu → Format → Nạp lại PRG hoặc kiểm tra lại màn LCD
Cảm ứng lệch / không nhấn được	Hỏng tấm cảm ứng hoặc chưa calibrate	Vào System Menu → `Touch Calibration`, nếu không được → thay touch panel
Không lưu giờ	Pin CMOS hết	Thay pin CR2032 3V ở bo mạch chính
Giao tiếp lúc được lúc không	Lỗi dây, tiếp xúc kém hoặc nhiễu tín hiệu	Dùng cáp chống nhiễu, kiểm tra chân COM, thêm điện trở kết thúc nếu dùng RS485

CẤU HÌNH GIAO TIẾP CHUẨN

COM	Chuẩn tín hiệu	Thường dùng với PLC
COM1	RS232	Mitsubishi FX, Omron
COM2	RS422/RS485	Delta, Siemens, Modbus RTU

Ví dụ: PLC Mitsubishi FX1N

COM1 RS232
Baudrate: 9600
Parity: Even
Stop bit: 1
Station No.: 1

HƯỚNG DẪN NẠP FILE .PRG VÀO UG430H-TS4

Chuẩn bị:
- Phần mềm UG00S-CW
- Cáp RS232 (USB-RS232 nếu không có cổng COM)
- File chương trình .PRG
Các bước thực hiện:
- Tắt nguồn màn hình HMI
- Nhấn giữ góc trái màn hình cảm ứng → bật nguồn
- Vào System Menu → chọn Download
- Trên máy tính → mở UG00S-CW → chọn đúng model → COM → Download file .PRG
- Chờ hoàn tất → HMI sẽ khởi động lại với chương trình mới

LINH KIỆN CÓ THỂ CẦN THAY (UG430H-TS4)

Linh kiện	Dấu hiệu cần thay
Tấm cảm ứng 5.7″	Cảm ứng sai, liệt vùng, không nhấn được
Pin CR2032	Không lưu được thời gian khi tắt nguồn
LCD TFT 5.7”	Màn hình trắng, nháy, hiển thị yếu
IC Flash	Bị lỗi 02H, không ghi được chương trình
IC MAX232 / SN75176	Không giao tiếp PLC qua COM1/COM2

BẢO TRÌ HMI FUJI UG430H-TS4

Việc cần làm	Tần suất
Vệ sinh cảm ứng	Mỗi 3 – 6 tháng
Backup chương trình PRG	Mỗi khi sửa đổi
Thay pin CR2032	Mỗi 1 – 2 năm
Kiểm tra dây COM	Mỗi 6 tháng

XỬ LÝ SỰ CỐ KHÔNG VÀO ĐƯỢC SYSTEM MENU (Format + Download)

Nếu giữ góc trái khi bật nguồn mà không vào được System Menu, hãy thử lần lượt:

Nguyên nhân khả dĩ	Cách khắc phục
Màn hình cảm ứng chết hoặc liệt góc	Dùng cáp serial để ép nạp chương trình từ phần mềm mà không cần cảm ứng
Firmware lỗi nặng	Cần nạp lại firmware HMI bằng thiết bị kỹ thuật chuyên dụng
Hỏng IC Flash	Phải thay IC Flash hoặc bo mạch chính
Tụ nguồn lỗi → không khởi động đúng	Kiểm tra nguồn 24VDC, tụ lọc nguồn và các tụ dán trên bo nguồn

PHỤC HỒI CHƯƠNG TRÌNH HMI KHI MẤT DỮ LIỆU

✅ Dùng phần mềm UG00S-CW để khôi phục chương trình

Mở phần mềm UG00S-CW
Chọn đúng model: UG430H-TS4
Nhấn Upload nếu muốn sao lưu chương trình từ HMI cũ
Nếu mất chương trình → nạp lại file .PRG đã lưu trước đó
Nếu không có file → tạo lại từ đầu hoặc liên hệ người lập trình trước

TỔNG HỢP LỖI THƯỜNG GẶP – GỢI Ý GIẢI PHÁP NHANH

Tình trạng lỗi	Nguyên nhân phổ biến	Giải pháp gợi ý
Màn hình sáng trắng hoặc nháy liên tục	Lỗi firmware, LCD lỗi, IC nguồn lỗi	Thử Format bộ nhớ nếu vào được, nếu không → sửa phần cứng
Không giao tiếp PLC	Cáp sai, baudrate không đúng, COM chọn sai	Xác minh wiring + giao thức trong phần mềm UG00S-CW
Dữ liệu từ PLC sai hoặc không hiển thị	Sử dụng thanh ghi sai, Modbus sai địa chỉ	Kiểm tra lại thiết bị (D, M, W, …), đúng loại PLC
Màn hình cảm ứng loạn / lệch	Tấm cảm ứng lỗi hoặc cần calibrate	Vào System Menu → `Touch Calibration` hoặc thay cảm ứng
Hết giờ, không hiển thị thời gian	Hết pin CR2032	Thay pin CMOS

SO SÁNH NHANH – CÁC MODEL TƯƠNG TỰ DÒNG UG430H

Model	Giao tiếp	Cảm ứng	Màn hình	Khác biệt
UG430H-TS4	RS232 / RS485	Resistive	TFT 5.7″	Model phổ biến, dễ sửa, dễ kiếm linh kiện
UG430H-VS4	RS232/RS422	Resistive	TFT 5.7″	Có hỗ trợ truyền tốc độ cao hơn
UG430H-SS4	RS232	Resistive	STN đơn sắc	Giá rẻ hơn, ít màu hơn

SƠ ĐỒ CHÂN COM – GIAO TIẾP PLC MITSUBISHI FX (RS232)

HMI DB9 COM1	PLC Mini-DIN 8 pin	Tín hiệu
Pin 2 (RXD)	Pin 4 (TXD)	Nhận dữ liệu
Pin 3 (TXD)	Pin 3 (RXD)	Gửi dữ liệu
Pin 5 (GND)	Pin 5 (GND)	Mass chung

PHỤ KIỆN / LINH KIỆN DỰ PHÒNG NÊN CÓ

Tên linh kiện	Mô tả / Tình huống dùng
Cáp USB to RS232 FTDI	Kết nối máy tính không có cổng COM
Touch panel 5.7”	Khi liệt cảm ứng, lệch tọa độ hoặc vỡ mặt
LCD 5.7” QVGA TFT	Khi mất hiển thị, đứt nét, nhấp nháy
Pin CR2032	Khi mất thời gian thực
IC Flash SST / MXIC	Khi lỗi 02H (System Error) không thể ghi PRG

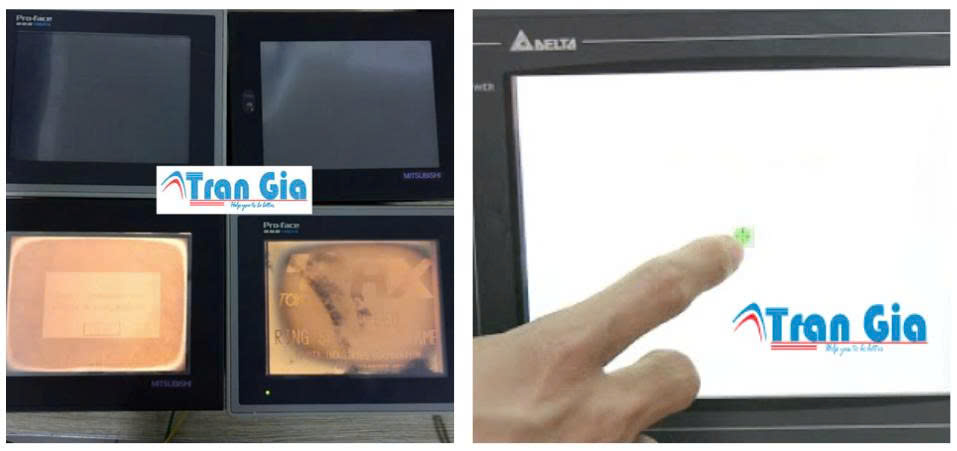

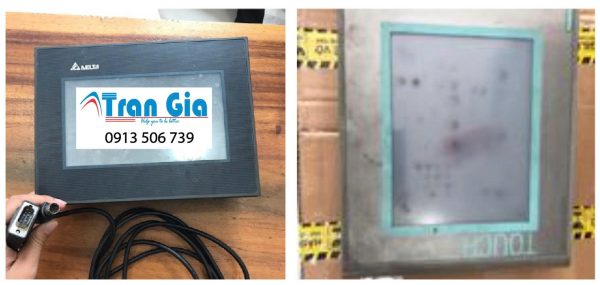

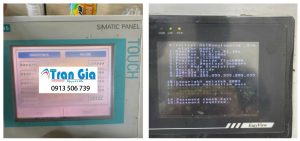

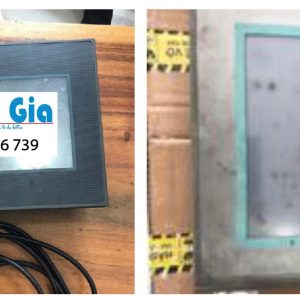

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-TH4

Chúng tôi có thể khắc phục và sửa chữa UG430H-TH4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-TH4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

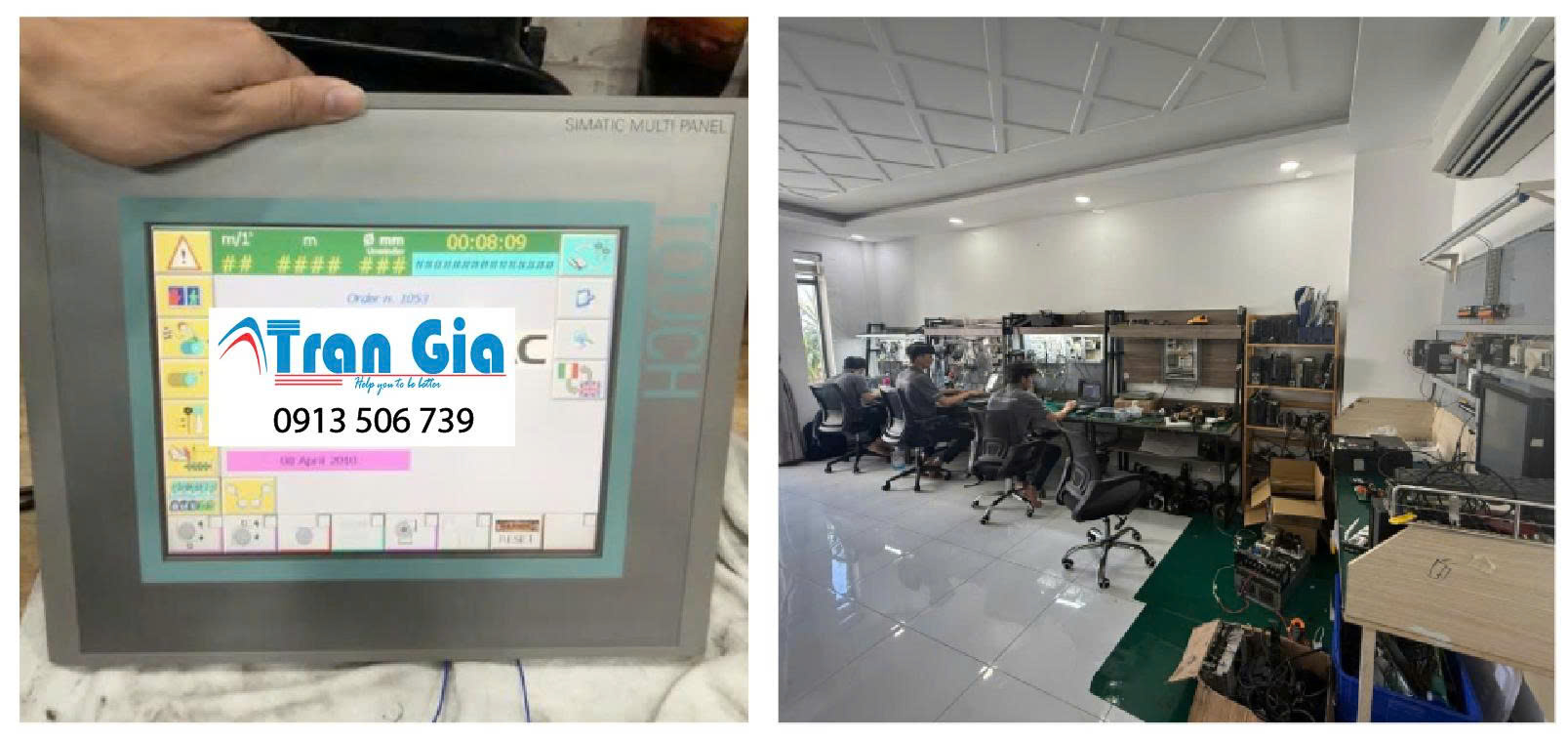

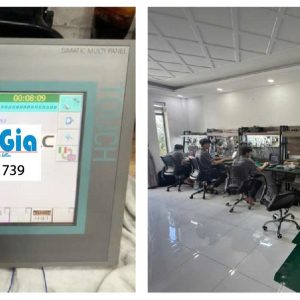

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
