TRAN GIA Automation chúng tôi Trung tâm chuyên Sửa Màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4 nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa chữa màn hình HMI
Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi màn hình HMI
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Lỗi thường gặp phải ở màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa các lỗi ở màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Bảng mã lỗi màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không tìm thấy chương trình (No Project) | Bộ nhớ không chứa chương trình – nạp lại file PRG từ phần mềm UG00S-CW |
| 02H | Lỗi khởi động hệ điều hành | Lỗi phần mềm hệ thống hoặc flash – format bộ nhớ, sau đó nạp lại hệ điều hành + chương trình |
| 03H | Chương trình không phù hợp với model thiết bị | Export sai model – xuất lại PRG đúng loại UG430H-TS4 / VS4 / SS4 |
| 04H | Không giao tiếp được với PLC | Cáp sai chân, sai tốc độ baud, sai cổng COM hoặc protocol – kiểm tra kỹ cấu hình phần mềm |
| 05H | PLC mất kết nối trong lúc chạy | PLC bị tắt, nhiễu RS485, hoặc lỗi kết nối vật lý – kiểm tra đấu nối & chống nhiễu tốt hơn |
| 06H | Không ghi được dữ liệu xuống PLC | Ghi sai vùng, PLC bị khóa ghi – kiểm tra quyền ghi trong PLC hoặc trong project |
| 07H | Dữ liệu từ PLC không hợp lệ (Format Error) | Địa chỉ sai, kiểu dữ liệu sai (bit, BCD, hex, float…) – chỉnh lại khai báo trong phần mềm |
| 08H | Macro Error – lỗi khi chạy macro | Cú pháp sai, biến chưa khai báo – kiểm tra kỹ logic macro trong UG00S-CW |
| 09H | CRC Error – dữ liệu bị lỗi trong quá trình truyền | File PRG bị lỗi – export lại và thử nạp lại |
| 0AH | Ghi dữ liệu (log/recipe) không thành công | Bộ nhớ đầy hoặc lỗi file – cần vào System menu để xóa dữ liệu log, recipe |
| Mã lỗi | Mô tả lỗi | Cách xử lý |
|---|---|---|
| 0BH | Không hiển thị đúng ký tự (Lỗi font) | Thiếu font khi export PRG – export lại với tùy chọn All Fonts |
| 0CH | Watchdog Error – hệ thống bị treo | Macro chạy vô hạn hoặc loop lỗi – kiểm tra và đơn giản hóa logic macro |
| 0DH | Không tìm thấy biến gán (Missing variable) | Biến không khai báo trong tag list – kiểm tra kỹ lại các biến |
| 0EH | Không nhận USB hoặc CF card | USB không định dạng FAT/FAT32, hoặc dung lượng quá lớn – dùng USB ≤ 8GB |
| 0FH | Không có màn hình khởi động (Initial screen not set) | Vào phần mềm lập trình để gán lại Initial screen |
| 10H | Lỗi cảm ứng – cảm ứng không nhạy, lệch hoặc không nhận | Calibrate lại trong System Menu hoặc thay panel cảm ứng nếu bị lỗi phần cứng |
| 11H | EEPROM Error – không lưu được dữ liệu cài đặt hệ thống | EEPROM lỗi phần cứng – cần sửa hoặc thay bo chính |
HIỆN TƯỢNG KHÔNG CÓ MÃ LỖI NHƯNG THỰC TẾ RẤT PHỔ BIẾN
| Hiện tượng | Nguyên nhân & Cách xử lý |
|---|---|
| Màn hình chỉ sáng đèn nền, không hiển thị | Mất chương trình, lỗi flash – vào System Menu → Format Memory → Nạp lại PRG |
| Upload/Download từ PC không thành công | COM sai, chưa cài driver USB-RS232 – kiểm tra COM port trong Device Manager, thử lại với cáp khác |
| Không giao tiếp được với PLC qua RS485 | Sai địa chỉ thiết bị, dây ngược A/B, thiếu trở cuối – kiểm tra sơ đồ chân và đấu nối chính xác |
| Dữ liệu đọc từ PLC sai (ngẫu nhiên, ký tự lạ) | Khai báo sai định dạng (bit/word), sai địa chỉ vùng nhớ – chỉnh lại biến trong phần mềm UG00S-CW |
| Không ghi/đọc dữ liệu Recipe / Alarm History | Bộ nhớ đầy, file lỗi – vào System Menu → Clear Data hoặc Format toàn bộ |
| Cảm ứng bị lệch hoặc liệt | Hiệu chuẩn cảm ứng (Calibrate) từ menu hệ thống, nếu không cải thiện → thay panel cảm ứng |
| Treo logo FUJI không vào màn hình chính | PRG lỗi, hệ thống không có chương trình hoặc bị hỏng firmware – cần nạp lại PRG đúng định dạng và phiên bản |
HƯỚNG DẪN VÀO SYSTEM MENU & NẠP LẠI CHƯƠNG TRÌNH
| Tác vụ | Thao tác chi tiết |
|---|---|
| Vào System Menu | Tắt nguồn → Nhấn giữ góc trên bên trái màn hình → Cấp nguồn lại và giữ 5–10 giây |
| Format bộ nhớ | Trong System Menu → chọn Memory → Format All |
| Calibrate cảm ứng | Trong System → chọn Touch Panel Calibration → làm theo hướng dẫn |
| Upload/Download PRG | Dùng phần mềm UG00S-CW hoặc UG00A-CW → chọn đúng COM Port → nạp lại PRG |
| Kiểm tra thông tin màn hình | Trong System Menu → xem thông tin model, phiên bản hệ điều hành, dung lượng bộ nhớ |
SƠ ĐỒ CHÂN GIAO TIẾP PHỔ BIẾN CHO UG430H
| Chuẩn COM | Chân kết nối (DB9 / RS485) | Lưu ý |
|---|---|---|
| RS232 | 2 (TX), 3 (RX), 5 (GND) | Chỉ dùng cáp chéo nếu PLC là thiết bị chủ (master) |
| RS485 | 1 (Data+), 2 (Data-), 5 (GND) | Đảm bảo đúng cực A/B, gắn trở 120Ω nếu đường dài |
| USB | Cổng mini USB hoặc USB-A tùy phiên bản | Cài driver USB-RS232 (FTDI) chính hãng để nạp chương trình |
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

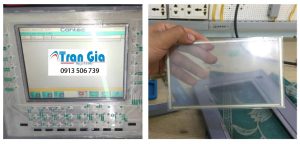

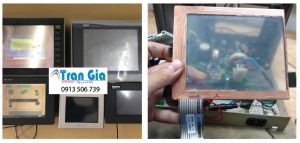

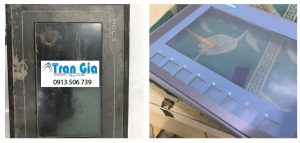

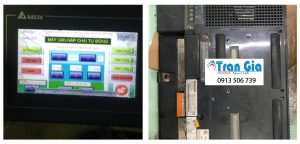

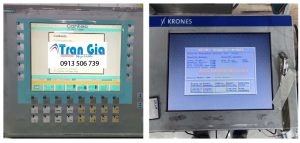

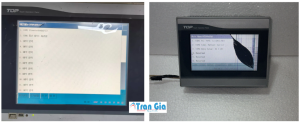

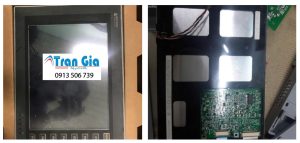

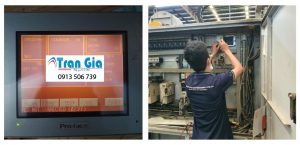

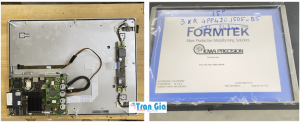

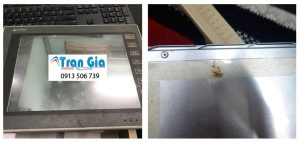

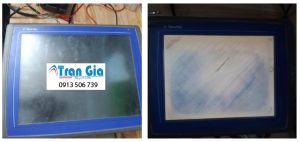

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
