TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-TS1 xử lí lỗi nhanh chóng uy tín TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-TS1
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi chuyên sửa màn hình UG430H-TS1
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TS1
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Lỗi thường gặp phải ở màn hình HMI UG430H-TS1
Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Bảng mã lỗi màn hình UG430H-TS1
| Mã lỗi / Hiện tượng | Nguyên nhân thường gặp | Cách xử lý khuyến nghị |
|---|---|---|
| 01H – No Project File | Màn hình chưa nạp chương trình hoặc mất PRG sau khi format | Kết nối PC với phần mềm UG00S-CW → Nạp lại chương trình .PRG đúng cho UG430H-TS1 |
| 02H – System Error | Bộ nhớ hệ thống lỗi, lỗi startup, mất bootloader | Vào System Menu → Format All → Nạp lại chương trình |
| 03H – Model Mismatch | File PRG sai model (ví dụ: tạo cho UG430H-VS1 nhưng nạp vào TS1) | Tạo lại PRG đúng model trong phần mềm UG00S-CW |
| 04H – Communication Error | Không giao tiếp với PLC → sai COM, sai cấu hình, PLC chưa RUN | Kiểm tra dây COM, cài đặt truyền thông (baudrate, parity, stop bit) |
| 05H – No PLC Response | HMI gửi lệnh nhưng PLC không trả lời → địa chỉ sai, PLC bị treo hoặc COM chết | Kiểm tra PLC có RUN không, đúng địa chỉ, COM hoạt động tốt chưa |
| 06H – Data Error | Địa chỉ tag sai, không hợp lệ hoặc không tồn tại trong PLC | Xem lại cấu trúc tag trong phần mềm lập trình |
| 07H – Macro Execution Error | Macro bị lỗi cú pháp, gọi sai tag | Sửa macro trong phần mềm hoặc tạm thời disable để thử |
| 08H – Flash Memory Error | Flash lỗi, không ghi được chương trình hoặc lỗi khi lưu log | Format bộ nhớ. Nếu vẫn lỗi → có thể cần sửa mainboard hoặc thay flash |
| 09H – RTC / Recipe Save Fail | Không lưu được giờ hoặc dữ liệu recipe | Thay pin CMOS 3V CR2032 hoặc kiểm tra EEPROM |
LỖI KHÔNG CÓ MÃ – THƯỜNG GẶP Ở UG430H-TS1
| Hiện tượng | Nguyên nhân | Xử lý thực tế |
|---|---|---|
| Chỉ sáng nền trắng | Không có PRG hoặc lỗi flash hệ thống | Giữ góc trái khi cấp nguồn → Vào System Menu → Format → Nạp lại PRG |
| Cảm ứng bị lệch / loạn | Tấm cảm ứng hư hoặc cần hiệu chỉnh | Vào Menu → Calibrate Touch hoặc thay panel cảm ứng resistive 4-wire |
| Không kết nối máy tính | COM sai / driver chưa cài / cáp USB-RS232 lỗi | Cài lại driver FTDI / Prolific, kiểm tra COM port |
| Giao tiếp PLC lúc được lúc không | Cáp nhiễu, COM lỗi, thiếu trở cuối (RS485) | Dùng dây chống nhiễu, gắn trở 120Ω nếu dùng RS485 |
THÔNG TIN KỸ THUẬT CƠ BẢN – UG430H-TS1
| Mục | Thông tin |
|---|---|
| Màn hình | 5.7 inch TFT LCD, độ phân giải 320×240 |
| Cảm ứng | Resistive 4-wire (điện trở) |
| Nguồn cấp | 24VDC (±10%) |
| Giao tiếp hỗ trợ | RS232, RS485 (tuỳ cấu hình) |
| Phần mềm lập trình | UG00S-CW |
SƠ ĐỒ GIAO TIẾP CƠ BẢN (RS232 – Mitsubishi/Omron)
| HMI (DB9 Female) | PLC / PC (DB9 Male) | Tín hiệu |
|---|---|---|
| Pin 2 | Pin 3 | RX |
| Pin 3 | Pin 2 | TX |
| Pin 5 | Pin 5 | GND |
KIỂM TRA PHẦN CỨNG – UG430H-TS1 (Sửa bo mạch)
| Bộ phận | Lỗi thường gặp | Cách xử lý tại chỗ / sửa bo |
|---|---|---|
| IC nguồn 5V/3.3V | Không lên nguồn, chỉ nhá đèn mờ hoặc chớp tắt | Dùng VOM kiểm tra chân ra IC → nếu không có áp thì thay IC 7805 / AMS1117 |
| Tụ nguồn (470uF/25V…) | Mất ổn định điện áp, reset liên tục | Dùng đồng hồ ESR đo tụ → Thay nếu ESR cao hoặc bị phù |
| IC Flash NAND/EEPROM | Mất chương trình, không lưu data | Nếu format nhiều lần không được → Cần thay IC flash (S29GL032, 29F040…) |
| Panel cảm ứng | Không bấm được hoặc loạn | Thay mới tấm cảm ứng 5.7″ chuẩn 4 dây resistive |
| Cổng COM RS232/485 | Không upload, không giao tiếp PLC | Kiểm tra IC giao tiếp MAX232, 75176, kiểm tra cầu chì mini (fuse) |
| Pin CMOS | Không lưu thời gian thực (RTC) | Thay pin CR2032 hoặc pin lithium dán 3V tùy phiên bản bo |
PHỤC HỒI CHƯƠNG TRÌNH KHI MẤT TOÀN BỘ
| Bước thực hiện | Chi tiết |
|---|---|
| 1. Vào System Menu | Giữ góc trái màn hình khi bật nguồn → Giữ đến khi vào menu hệ thống |
| 2. Format toàn bộ bộ nhớ | Chọn Memory > Format All |
| 3. Kết nối máy tính (PC) | Dùng cáp USB–RS232 hoặc COM DB9 → Phần mềm UG00S-CW |
| 4. Nạp lại file chương trình .PRG | Dùng đúng model UG430H-TS1 để export PRG từ file gốc |
| 5. Kiểm tra giao tiếp PLC | Vào phần Setup trong UG00S-CW → Đặt đúng tốc độ, địa chỉ, parity, stop bit… |
KIỂM TRA GIAO TIẾP PLC – CẤU HÌNH NÂNG CAO
| Loại PLC | Giao tiếp | Cài đặt tiêu chuẩn |
|---|---|---|
| Mitsubishi FX | RS232/RS422 | 9600 bps, 8 data bits, Even parity, 1 stop bit |
| Siemens S7-200/300 | RS485 / PPI | 187.5 kbps, 8E1 hoặc 19200 baud nếu dùng MPI |
| Delta DVP | RS232/RS485 | 9600–115200 bps, No parity, Modbus RTU hoặc ASCII |
| Omron PLC | RS232 (HostLink) | 9600 bps, 7E2, Cấu hình HostLink Format |
-
COM đúng loại?
-
Địa chỉ PLC đúng?
-
Có dùng trở cuối không (nếu RS485)?
DỤNG CỤ NÊN CHUẨN BỊ KHI SỬA TẠI CHỖ (TP.HCM)
| Thiết bị | Công dụng thực tế |
|---|---|
| Laptop cài UG00S-CW | Lập trình, upload/download PRG |
| Cáp USB–RS232 chất lượng | Đảm bảo không nhiễu, kết nối ổn định |
| Đồng hồ đo VOM / ESR | Kiểm tra nguồn, tụ, tín hiệu COM |
| Tấm cảm ứng 5.7” 4-wire | Thay mới khi cảm ứng hư / sai lệch |
| IC MAX232, tụ 470uF | Thay khi mất giao tiếp hoặc nguồn yếu |
| File chương trình backup | Giúp nạp lại ngay nếu mất PRG |
Chúng tôi có thể khắc phục và sửa chữa UG430H-TS1
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-TS1
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

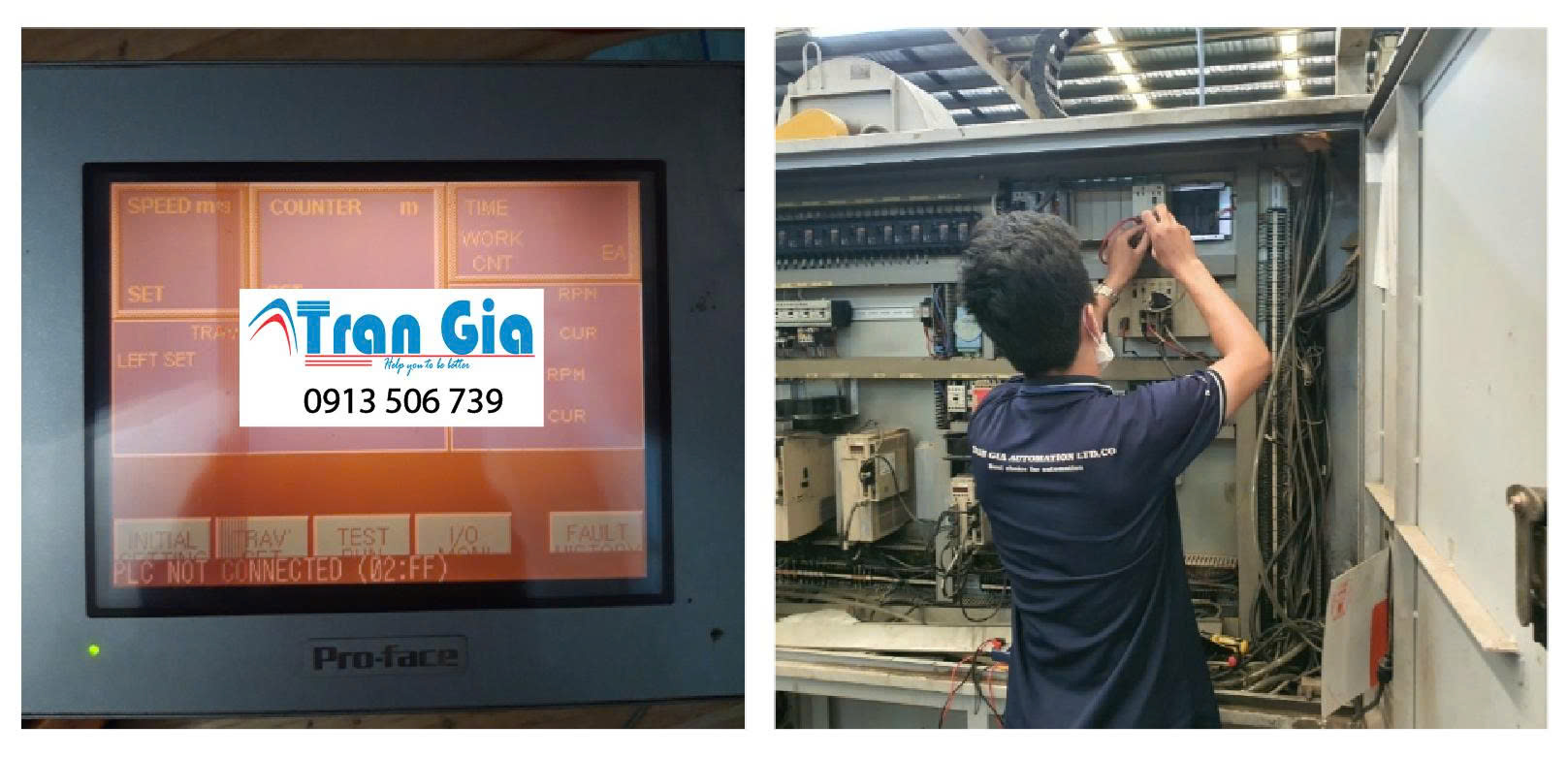

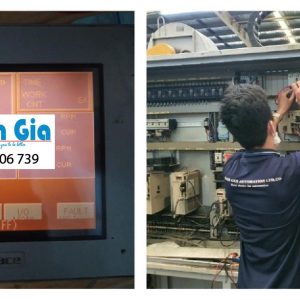

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
