Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TH4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-TH4

Mã lỗi	Thông báo lỗi	Nguyên nhân phổ biến	Cách khắc phục
01H	No Project File	Mất chương trình do chưa nạp, bị xóa hoặc lỗi flash	Dùng phần mềm UG00S-CW để nạp lại file `.PRG` phù hợp với model UG430H-TH4
02H	System Error	Hệ điều hành lỗi, bộ nhớ flash hỏng, hoặc quá trình ghi bị lỗi	Vào System Menu → `Format All Memory` → nạp lại chương trình
03H	Model Mismatch	File PRG không đúng model (VD: PRG dành cho UG430H-VS4)	Mở lại trong UG00S-CW → chọn đúng model rồi Export lại chương trình
04H	Communication Error	Không giao tiếp được với PLC, sai cổng COM, tốc độ hoặc dây kết nối	Kiểm tra wiring, baudrate, station No, parity… và PLC có đang RUN không
05H	No PLC Response	HMI gửi nhưng PLC không phản hồi	Đúng giao thức chưa? COM1 hay COM2? Địa chỉ PLC đúng chưa?
06H	Invalid Device	Dùng vùng nhớ không hợp lệ (D, M, W…) trong PLC	Mở lại chương trình trong UG00S-CW để kiểm tra địa chỉ thiết bị
07H	Macro Error	Macro bị lỗi cú pháp hoặc gọi sai biến	Kiểm tra toàn bộ macro → disable nếu cần kiểm tra nhanh
08H	Flash Memory Error	Không thể ghi vào bộ nhớ → có thể lỗi phần cứng	Thử Format bộ nhớ. Nếu lỗi vẫn xuất hiện → lỗi Flash, cần sửa mainboard
09H	RTC Error	Lỗi đồng hồ thời gian thực, thường do pin CMOS yếu	Thay pin CR2032 mới

CÁC LỖI KHÁC KHÔNG CÓ MÃ

Hiện tượng	Nguyên nhân	Hướng xử lý
Chỉ hiện logo Fuji rồi đứng	Lỗi khởi động hệ thống hoặc mất chương trình	Nhấn giữ góc trái màn hình khi khởi động → Vào menu → Format + Download
Màn hình cảm ứng không nhấn được	Hỏng tấm cảm ứng hoặc chưa calibrate	Vào System Menu → `Touch Calibration`, nếu không được thì thay tấm cảm ứng mới
Không lưu được giờ	Hết pin RTC (pin nuôi đồng hồ)	Mở nắp sau → thay pin CR2032
Giao tiếp PLC lúc được lúc không	Lỏng dây, COM hư, sai tốc độ	Kiểm tra chân cắm COM, tốc độ baudrate, ground chung

CÁCH NẠP LẠI CHƯƠNG TRÌNH .PRG

✔️ Chuẩn bị:

Phần mềm UG00S-CW
Cáp RS232 hoặc USB-RS232
File chương trình .PRG đúng với UG430H-TH4

⚙️ Các bước thực hiện:

Tắt nguồn màn hình
Nhấn giữ góc trái màn hình → bật nguồn → vào System Menu
Chọn Memory → Format All Memory
Chọn Download → sẵn sàng nhận chương trình
Trên máy tính:
- Mở UG00S-CW
- Chọn đúng model: UG430H-TH4
- Chọn cổng COM và bấm Download
- Chọn file .PRG tương ứng

Sau khi tải xong, màn hình sẽ tự khởi động lại với chương trình mới.

LƯU Ý GIAO TIẾP PLC – ĐÚNG GIAO THỨC & CÁP

COM	Chuẩn giao tiếp	Dùng với PLC
COM1	RS232C	Mitsubishi FX, Omron
COM2	RS422/RS485	Siemens, Delta, Modbus RTU

COM1 DB9: TXD (pin 3), RXD (pin 2), GND (pin 5)
COM2: RDA+, RDB−, SG → cần đấu đúng A/B

LINH KIỆN CÓ THỂ CẦN THAY TRÊN UG430H-TH4

Linh kiện	Chức năng	Khi cần thay
Tấm cảm ứng 5.7”	Nhận thao tác người dùng	Khi cảm ứng lệch, liệt vùng
Pin CR2032	Nuôi IC thời gian	Khi không lưu được giờ hệ thống
LCD 5.7 inch TFT	Hiển thị giao diện	Khi màn hình trắng, đứt nét, mờ
IC giao tiếp MAX232	Giao tiếp RS232	Khi không kết nối được PLC
IC Flash (SST/MXIC)	Lưu chương trình, hệ điều hành	Khi thường bị lỗi 02H – System Error

HƯỚNG DẪN XỬ LÝ KHI MÀN HÌNH TREO HOẶC KHÔNG VÀO MENU

🔍 Trường hợp 1: Màn hình chỉ hiện logo FUJI rồi đứng

Nguyên nhân	Cách xử lý
Mất chương trình, lỗi hệ thống (OS)	Nhấn giữ góc trên bên trái màn hình khi bật nguồn → vào System Menu nếu có → `Format All Memory` → Nạp lại chương trình `.PRG`
Hỏng flash, chương trình bị lỗi nặng	Nếu không vào menu được: cần nạp lại firmware gốc hoặc thay IC Flash (cần kỹ thuật chuyên sâu)

HƯỚNG DẪN SAO LƯU / PHỤC HỒI FILE PRG

🔁 Sao lưu file chương trình

Mở UG00S-CW
Chọn đúng model UG430H-TH4
Kết nối đúng COM
Nhấn Upload → Chọn nơi lưu file .PRG

⬇️ Phục hồi chương trình

Vào System Menu trên HMI → Download
Trên máy tính: dùng UG00S-CW → Download → chọn file .PRG cần nạp

✅ Mẹo: Nên đặt tên file theo thời gian và hệ thống máy để tránh nhầm lẫn khi phục hồi.

KIỂM TRA GIAO TIẾP PLC – CHUẨN RS232/RS485

Dây kết nối RS232 HMI Fuji UG430H-TH4 → Mitsubishi FX

UG430H DB9	PLC Mini DIN 8 Pin	Tín hiệu
Pin 2 (RX)	Pin 4 (TX)	Nhận dữ liệu
Pin 3 (TX)	Pin 3 (RX)	Gửi dữ liệu
Pin 5 (GND)	Pin 5 (GND)	Mass chung

Giao tiếp RS485 – Modbus RTU (COM2)

HMI UG430H COM2	PLC hoặc thiết bị Modbus	Tín hiệu
RDA+	A(+)	D+
RDB−	B(−)	D−
SG	GND	GND (nếu cần)

THAY PIN RTC – KHẮC PHỤC LỖI MẤT GIỜ

Dấu hiệu	Nguyên nhân	Cách xử lý
Mất giờ sau khi tắt nguồn	Hết pin RTC (pin CMOS)	Mở nắp → thay pin CR2032
Lỗi “RTC Error (09H)”	IC RTC hoặc pin yếu	Thay pin, nếu không hết → kiểm IC thời gian thực (thường là DS1302)

DANH SÁCH LINH KIỆN CẦN THIẾT CHO SỬA CHỮA UG430H-TH4

Linh kiện	Mô tả chức năng	Giá trị tham khảo
Touch panel 5.7 inch	Cảm ứng 4 dây resistive	150.000 – 300.000 VNĐ
LCD 5.7″ TFT	Màn hình màu QVGA	500.000 – 800.000 VNĐ
Pin CMOS CR2032	Lưu thời gian thực	10.000 – 20.000 VNĐ
MAX232 / SN75176	IC giao tiếp COM RS232 / RS485	20.000 – 50.000 VNĐ
IC Flash	Lưu chương trình và hệ điều hành	100.000 – 200.000 VNĐ

BẢO TRÌ ĐỊNH KỲ HMI UG430H-TH4

Việc cần làm	Tần suất đề nghị
Format + nạp lại PRG	Mỗi 12 tháng
Vệ sinh mặt kính, cảm ứng	6 tháng/lần
Kiểm tra dây COM, tiếp điểm	3 – 6 tháng
Thay pin RTC (CR2032)	12 – 24 tháng
Sao lưu PRG mới nhất	Sau mỗi lần lập trình

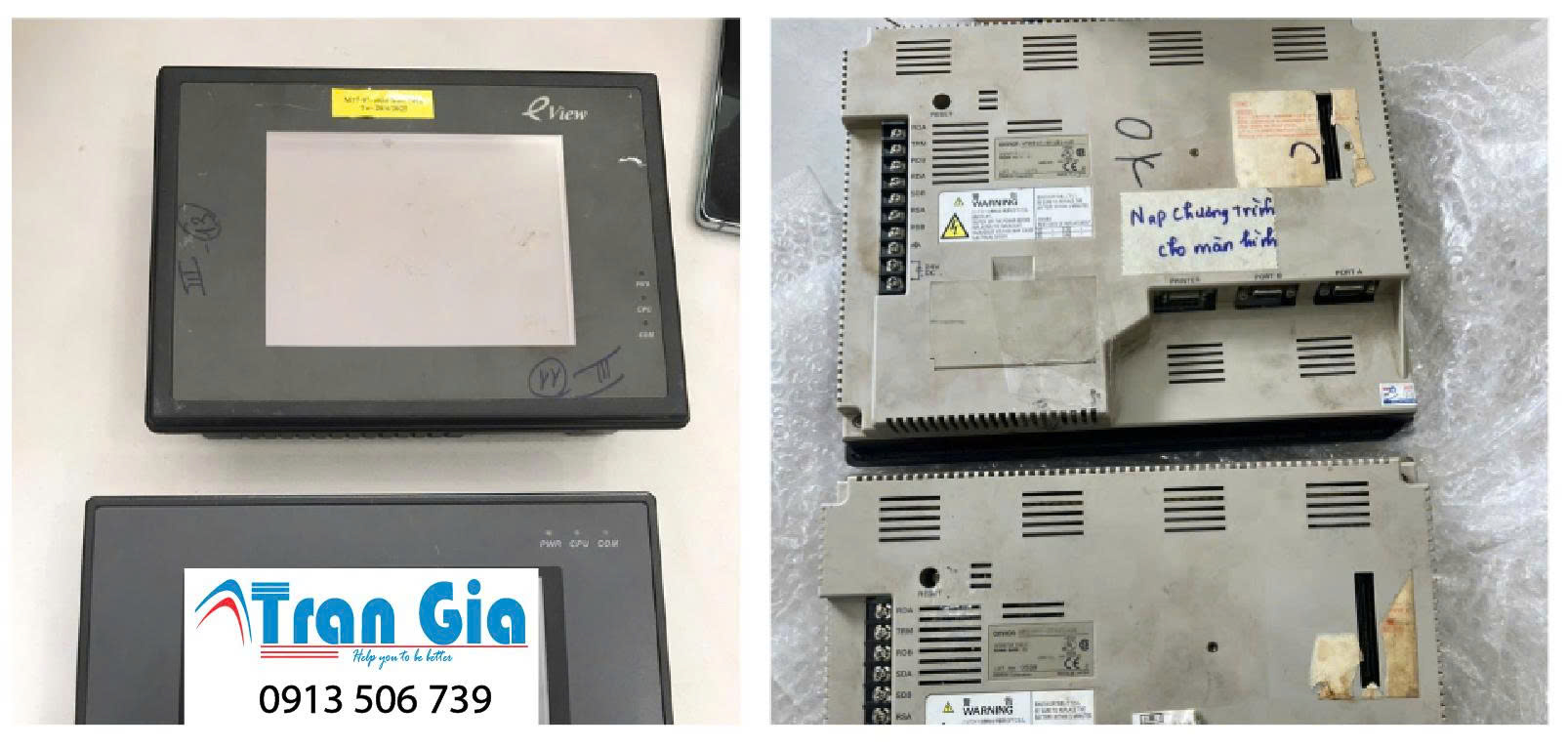

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-TH4

Chúng tôi có thể khắc phục và sửa chữa UG430H-TH4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI

– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-TH4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
