TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-SS4 xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-SS4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình UG430H-SS4

Mã lỗi	Thông báo lỗi (Message)	Nguyên nhân phổ biến	Giải pháp khắc phục
01H	No Project File	Không có chương trình hoặc chương trình bị lỗi / chưa nạp	Dùng phần mềm UG00S-CW để nạp lại chương trình điều khiển (`.PRG`)
02H	System Error	Lỗi hệ thống (OS), lỗi bộ nhớ Flash	Vào System Menu → `Format All Memory`, nếu không được thì nạp lại firmware hoặc thay flash
03H	Model Mismatch	File `.PRG` không phù hợp với model UG430H-SS4	Sửa lại model trong UG00S-CW, xuất đúng file cho UG430H-SS4, nạp lại
04H	Communication Error	Lỗi kết nối với PLC (cáp sai, COM sai, baudrate sai, PLC chưa RUN)	Kiểm tra COM, baudrate, wiring, cổng PLC, cấu hình truyền thông
05H	No PLC Response	PLC không phản hồi, có thể do PLC đang STOP hoặc sai địa chỉ Station	Kiểm tra trạng thái PLC, station No., dây kết nối
06H	Invalid Device	Địa chỉ tham chiếu thiết bị trong PLC sai (ví dụ D99999)	Kiểm tra lại địa chỉ thiết bị trong phần mềm UG00S-CW
07H	Macro Execution Error	Lỗi khi chạy macro, thường do cú pháp hoặc tên thiết bị không đúng	Kiểm tra lại phần lập trình macro
08H	Flash Memory Error	IC Flash lỗi, không thể ghi chương trình	Thử `Format All Memory`, nếu vẫn lỗi → có thể phải thay IC Flash
09H	RTC Error	Hết pin RTC hoặc IC thời gian lỗi	Thay pin CMOS 3V (CR2032)

HIỆN TƯỢNG KHÁC – KHÔNG HIỂN MÃ LỖI NHƯNG BỊ LỖI

Triệu chứng	Nguyên nhân khả dĩ	Giải pháp đề xuất
Màn hình trắng tinh, không khởi động	Lỗi flash, nguồn, firmware mất	Nạp lại firmware (nếu có thiết bị), kiểm tra nguồn, tụ lọc
Màn hình chớp tắt	IC nguồn yếu, tụ lọc khô	Kiểm tra IC ổn áp (AMS1117), thay tụ lọc SMD
Không cảm ứng	Tấm cảm ứng liệt hoặc chưa hiệu chuẩn	Vào System Menu → Touch Calibration hoặc thay touch panel
Giao tiếp lúc được lúc không	Lỗi cáp truyền, COM loose, nhiễu đường truyền	Dùng dây chuẩn, kiểm tra tiếp xúc, thêm điện trở 120Ω nếu RS485
Không lưu giờ	Hết pin nuôi RTC	Thay pin CR2032

GIAO TIẾP VỚI PLC – RS232 / RS485

🔹 Thông số mặc định COM

Tham số	Giá trị phổ biến
Baudrate	9600 / 19200
Parity	Even hoặc None
Stop Bit	1
Data Bit	8
Station No.	1
COM dùng	COM1 (RS232), COM2 (RS485)

LINH KIỆN PHỔ BIẾN DỄ HƯ TRÊN UG430H-SS4

Tên linh kiện	Lỗi thường gặp
Màn hình STN 5.7” đơn sắc	Mất hình, sọc màn, tối hoặc sáng trắng
Tấm cảm ứng 4 dây	Không cảm ứng, lệch vị trí nhấn
IC Flash	Không ghi được PRG, lỗi 02H, 08H
Pin CR2032	Mất giờ hệ thống, lỗi 09H
IC nguồn AMS1117-3.3V	Màn hình bật tắt liên tục hoặc không lên

HƯỚNG DẪN SỬ DỤNG SYSTEM MENU

Tắt nguồn màn hình
Nhấn giữ góc trái màn hình
Bật nguồn giữ 5–10 giây để vào menu hệ thống

Các mục quan trọng:

Format All Memory: Xóa sạch bộ nhớ
Download/Upload: Nạp hoặc sao lưu file .PRG
Touch Calibration: Căn chỉnh cảm ứng
Set Clock: Cài thời gian thực

CÁCH NẠP FILE .PRG CHO UG430H-SS4

Mở phần mềm UG00S-CW
Chọn model UG430H-SS4
Kết nối cáp RS232 (DB9 hoặc USB-COM)
Chọn đúng cổng COM → Download
Chọn file .PRG → Gửi vào HMI
HMI sẽ tự khởi động lại và chạy chương trình

PHÂN TÍCH CHUYÊN SÂU CÁC LỖI GIAO TIẾP PLC (04H, 05H)

1. 🔄 Lỗi 04H – Communication Error

Mô tả: Không thể thiết lập giao tiếp với PLC
Nguyên nhân phổ biến:
- Dây cáp RS232/RS485 sai sơ đồ
- COM chọn sai trong UG00S-CW (chọn COM1 nhưng cắm COM2)
- Sai tốc độ truyền (baudrate), parity, stop bit
- PLC chưa bật nguồn
Cách khắc phục:
- Xác định đang dùng COM1 (RS232) hay COM2 (RS485)
- Kiểm tra cáp đấu dây đúng chuẩn từng hãng PLC
- Kiểm tra lại cấu hình truyền thông trong phần mềm

2. 🚫 Lỗi 05H – No PLC Response

Mô tả: HMI truyền lệnh nhưng không nhận phản hồi từ PLC
Nguyên nhân phổ biến:
- PLC ở trạng thái STOP
- Địa chỉ Station Number sai
- PLC chưa cấp nguồn hoặc cổng truyền bị khóa
Khắc phục:
- Đảm bảo PLC đang RUN
- Station No. trong UG00S-CW khớp với cấu hình PLC
- Dùng phần mềm lập trình PLC để kiểm tra trạng thái

SƠ ĐỒ ĐẤU DÂY GIAO TIẾP TIÊU CHUẨN

🔹 Mitsubishi FX (RS232)

HMI (DB9 Female)	PLC (Mini DIN 8 pin)
Pin 2 (TX)	Pin 3 (RX)
Pin 3 (RX)	Pin 2 (TX)
Pin 5 (GND)	Pin 5 (SG)

🔹 Delta DVP (RS485 – COM2 HMI)

HMI COM2	PLC COM Port
RDA(+)	D+
RDB(–)	D–
GND	GND

THỦ THUẬT HỮU ÍCH CHO HMI UG430H-SS4

Tình huống	Thủ thuật xử lý nhanh
Màn hình không lên hình	Kiểm tra nguồn 24VDC, tụ lọc đầu vào, IC ổn áp 3.3V
Không hiệu chuẩn cảm ứng được	Thay touch panel hoặc kiểm tra 4 đường tín hiệu: X+, X−, Y+, Y−
Giao tiếp chập chờn	Thử đổi dây cáp khác, hạn chế dùng dây dài quá 3m nếu không chống nhiễu
Không nạp được file `.PRG`	Kiểm tra driver USB-COM, COM port chính xác và chọn đúng model khi `Download`

RESET – XÓA TOÀN BỘ BỘ NHỚ (FACTORY FORMAT)

Tắt nguồn màn hình
Nhấn giữ góc trên bên trái
Bật nguồn → Giữ 5–10 giây để vào System Menu
Chọn: Memory → Format All Memory
→ Sau đó nạp lại chương trình .PRG

📝 Nên sao lưu trước khi format toàn bộ để tránh mất dữ liệu.

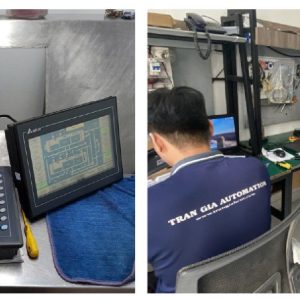

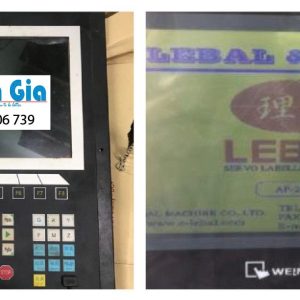

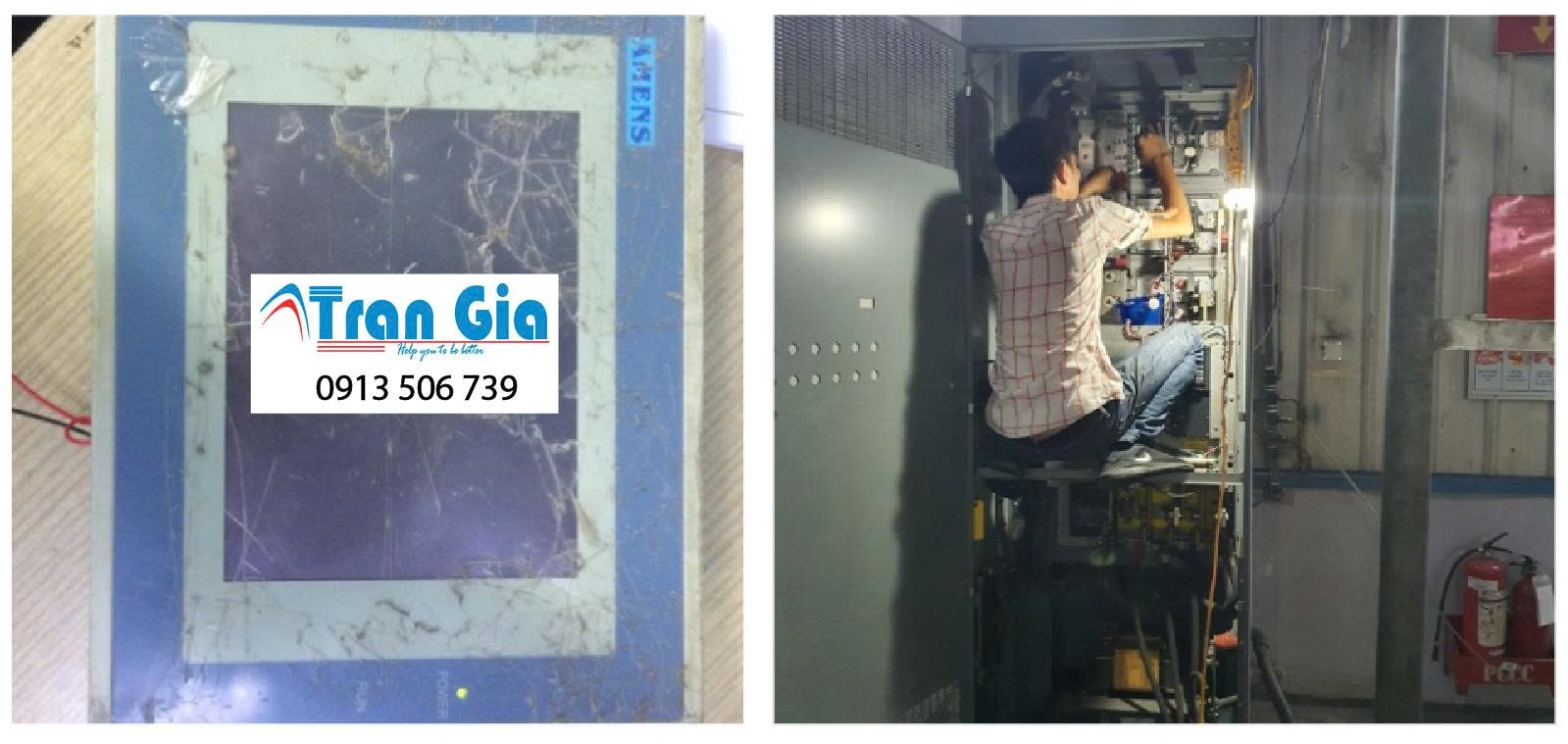

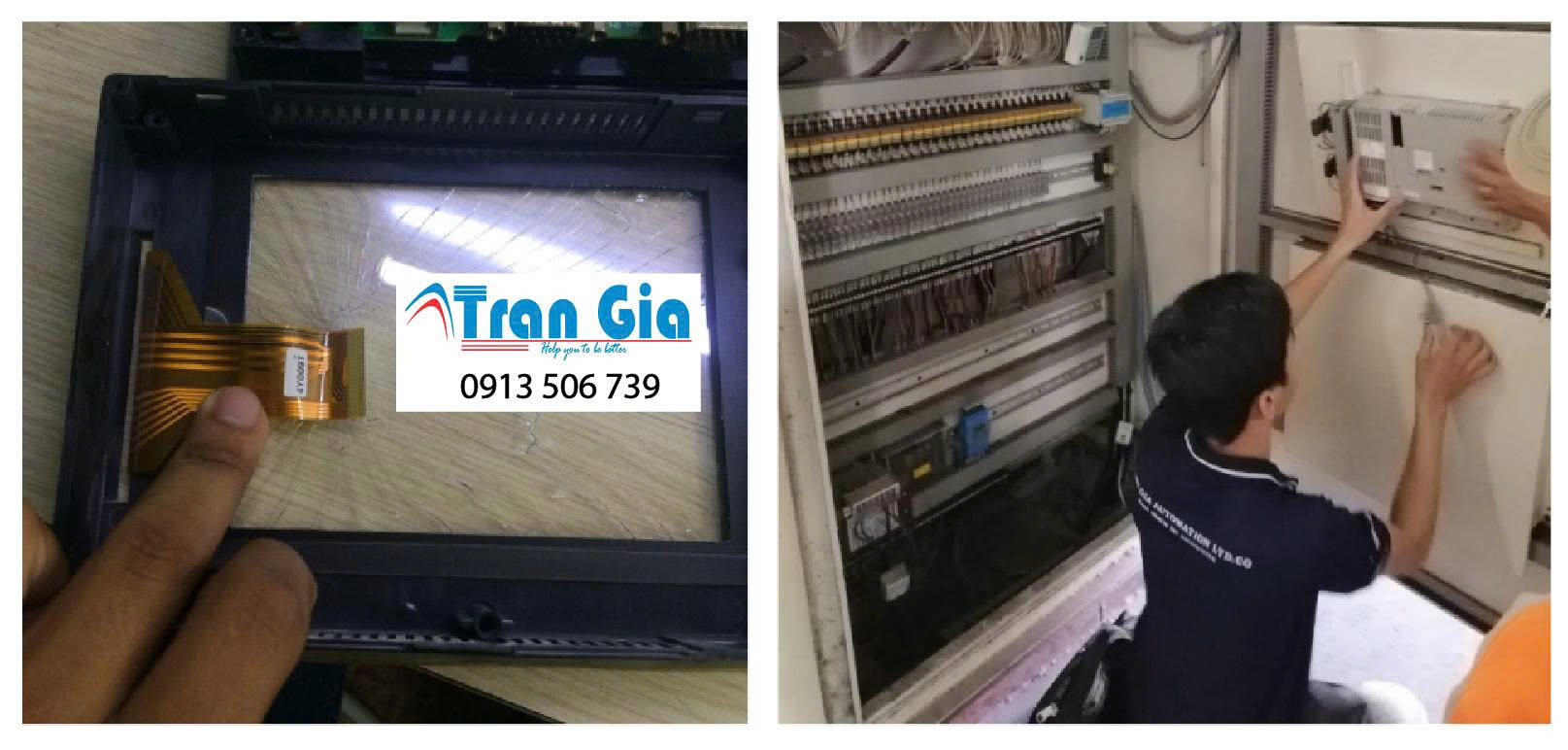

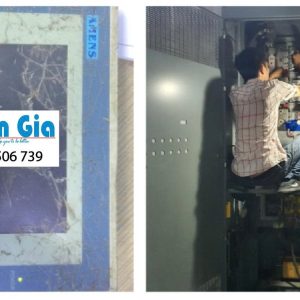

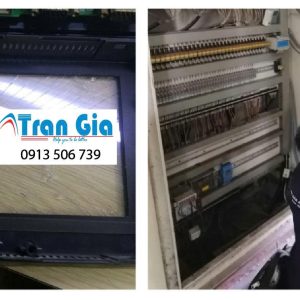

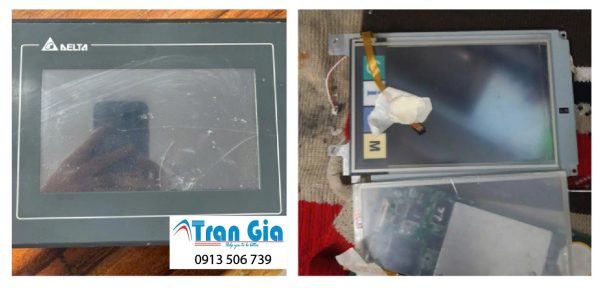

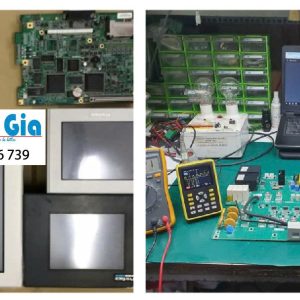

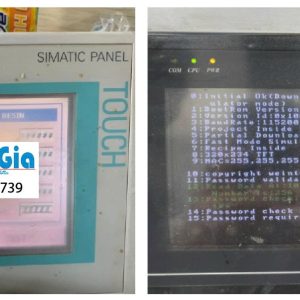

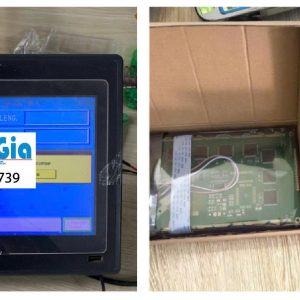

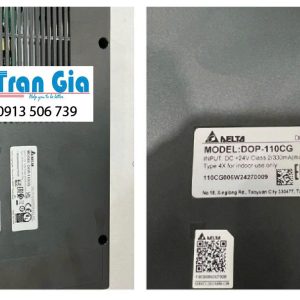

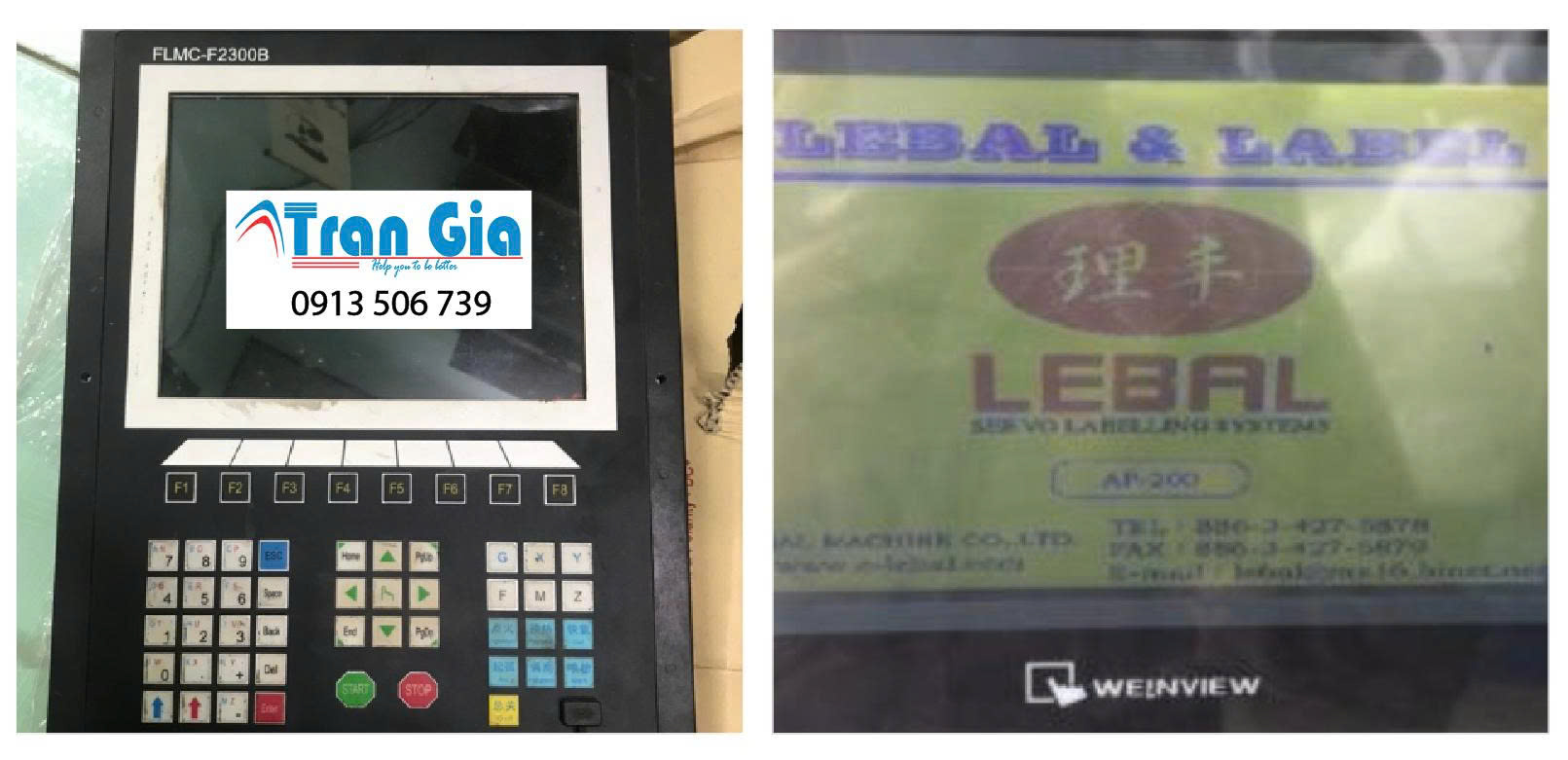

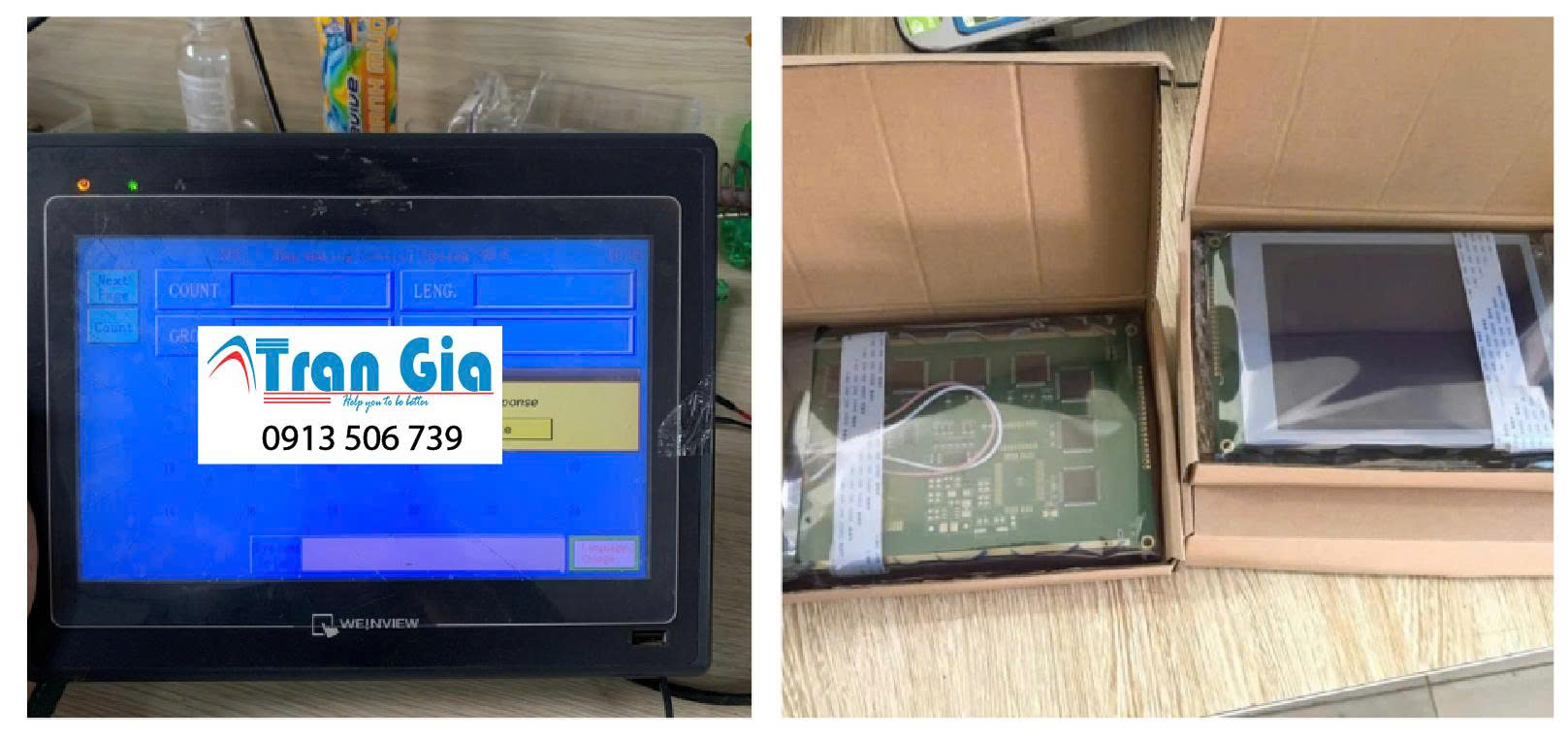

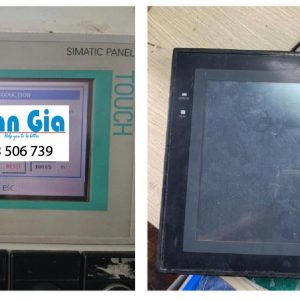

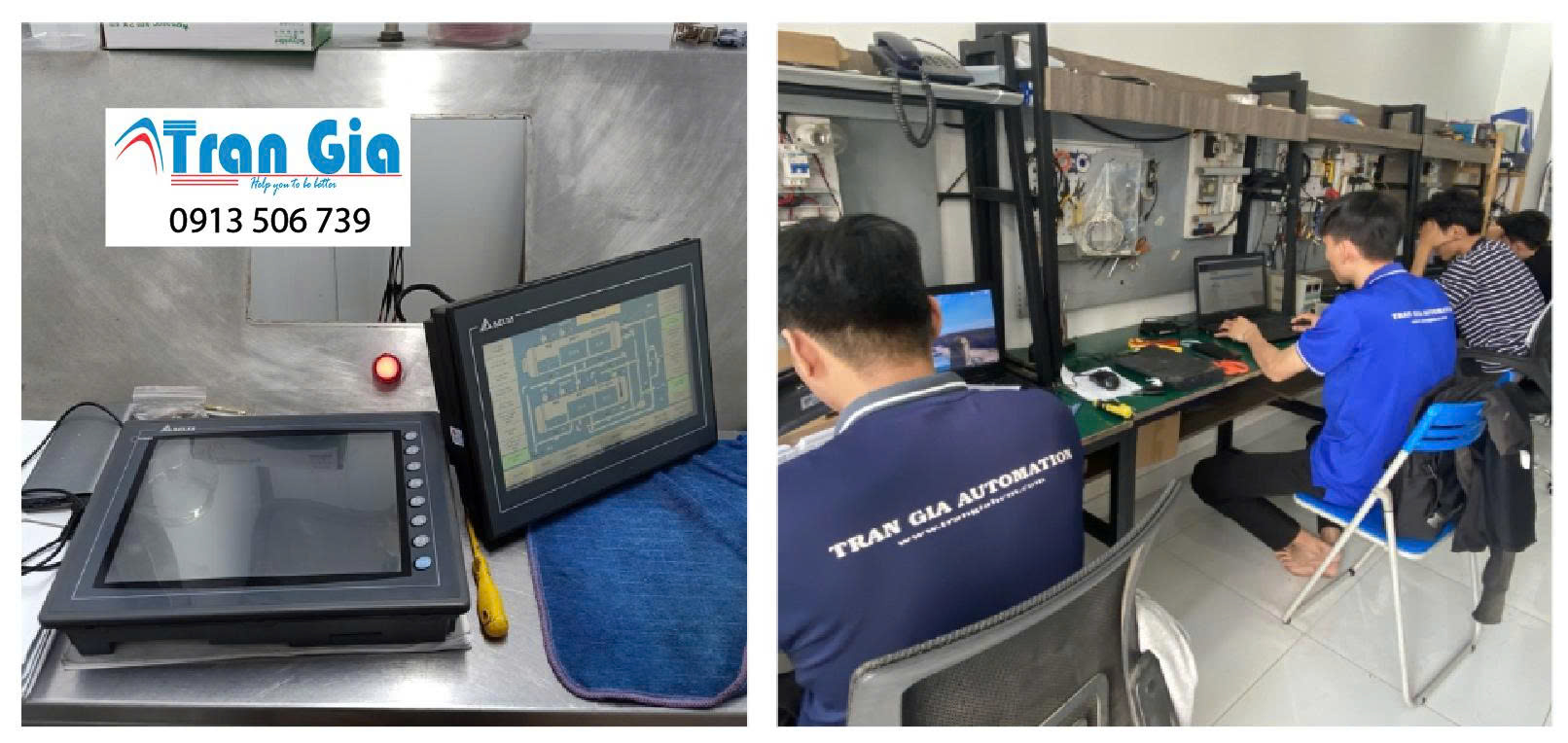

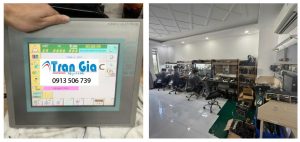

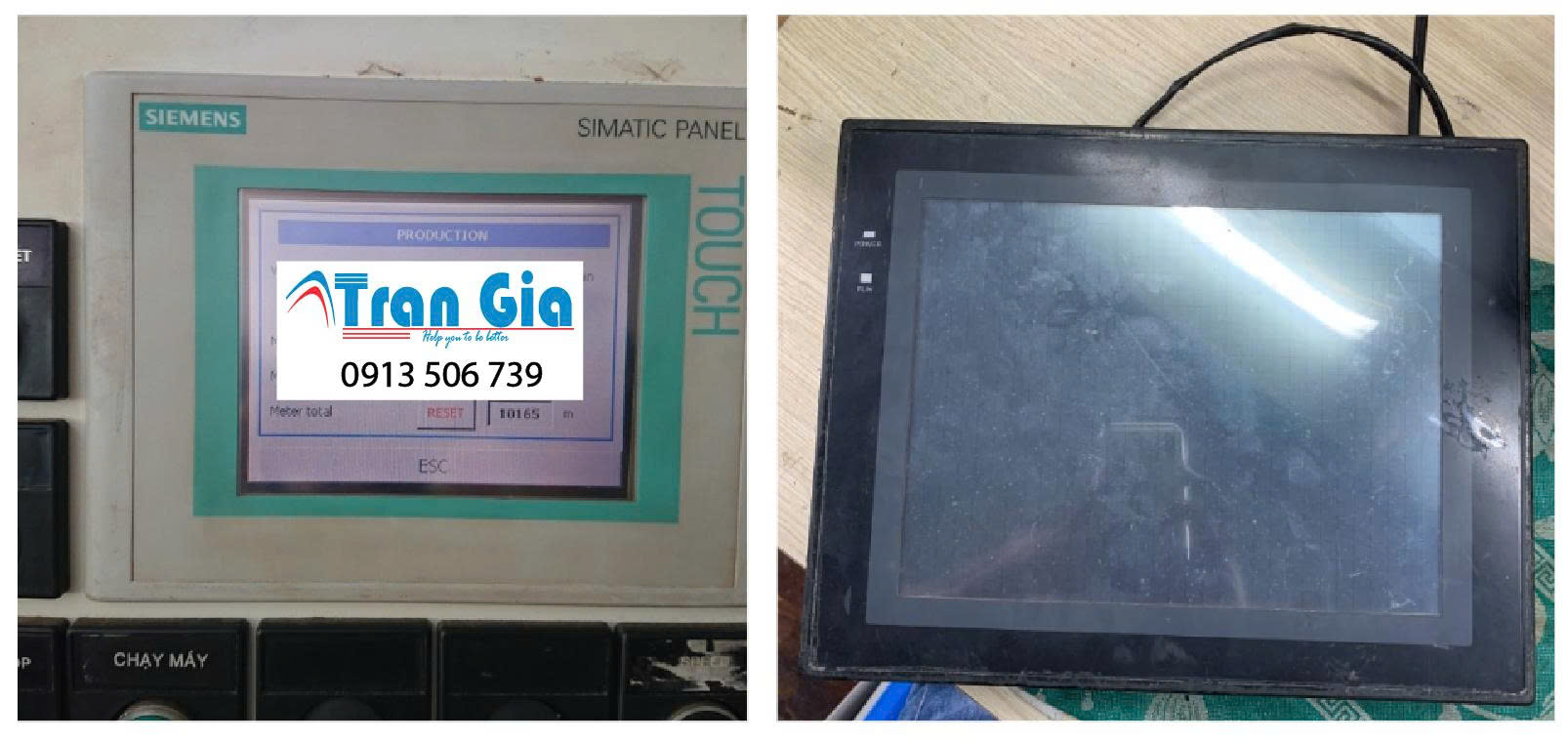

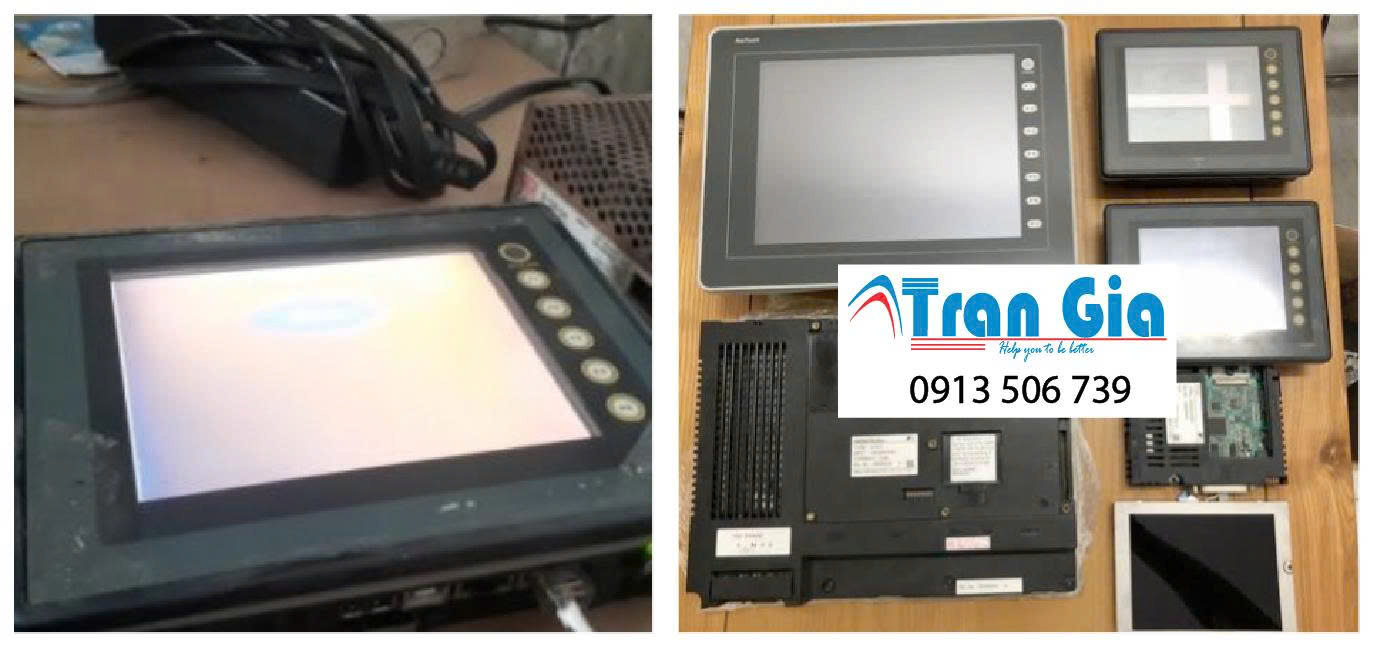

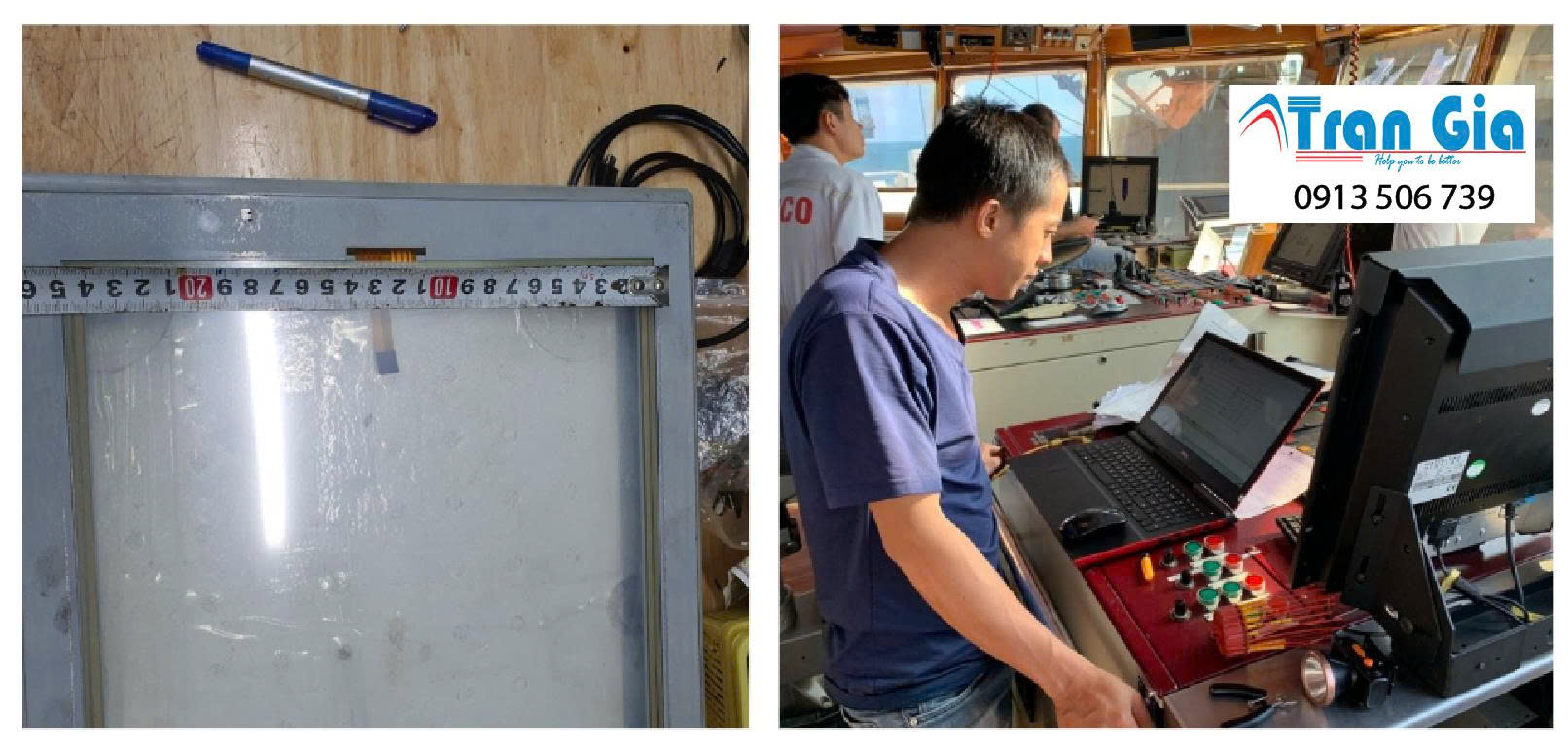

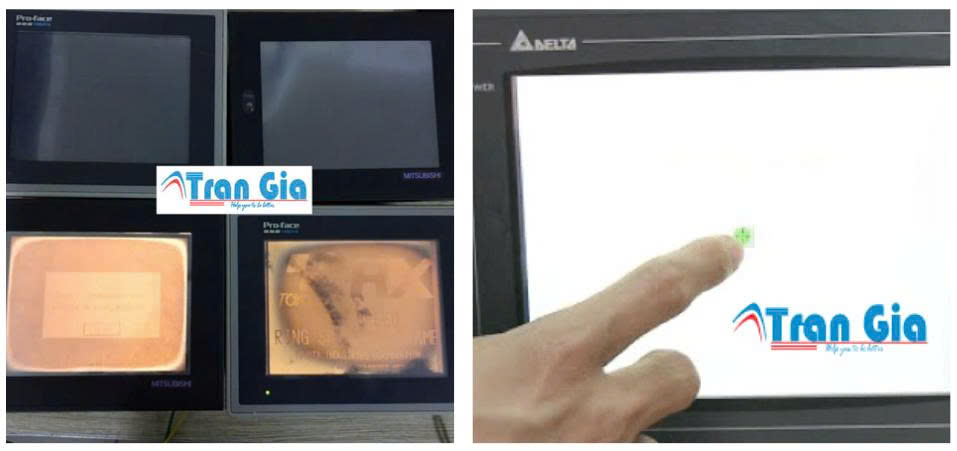

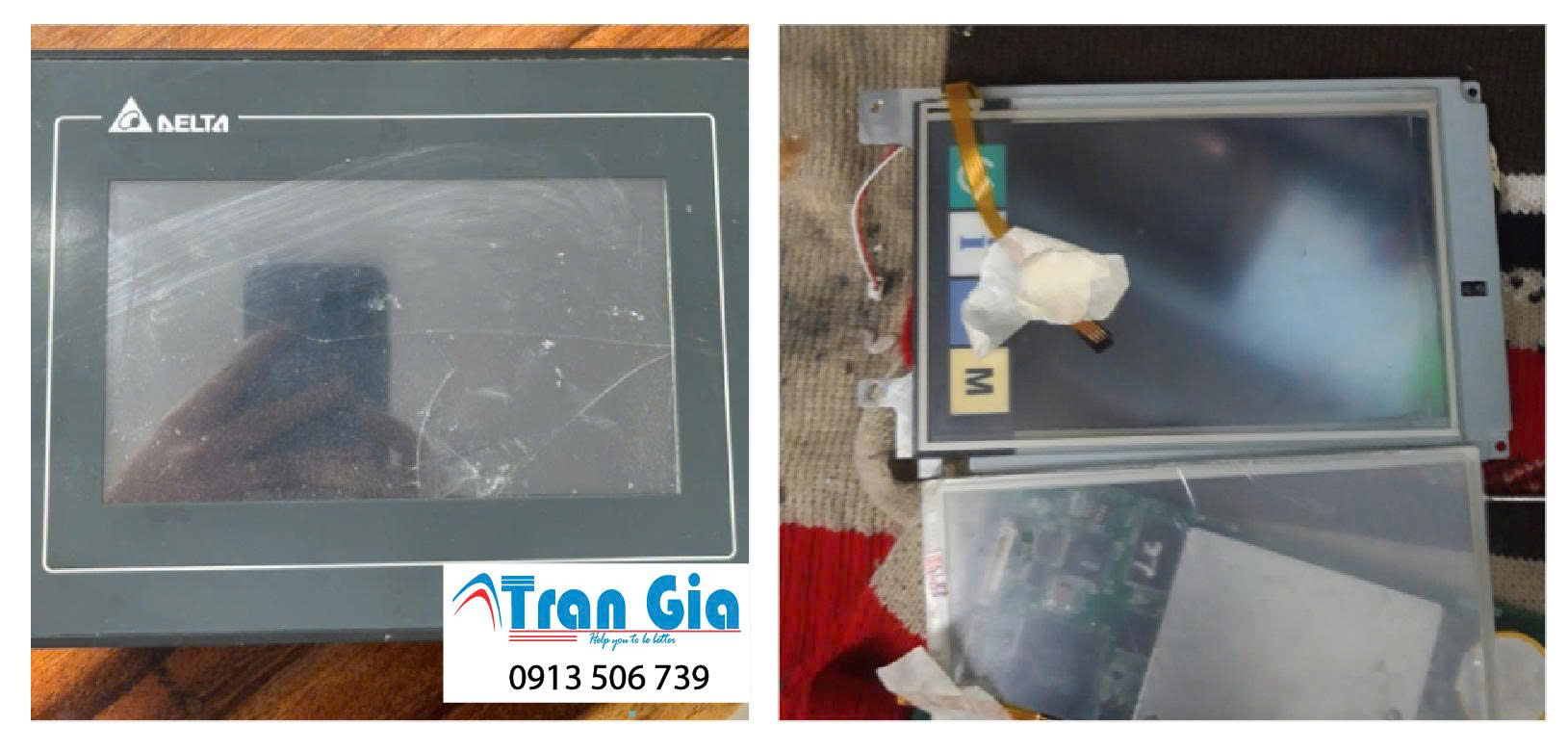

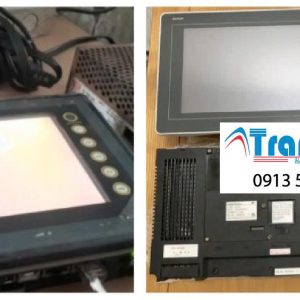

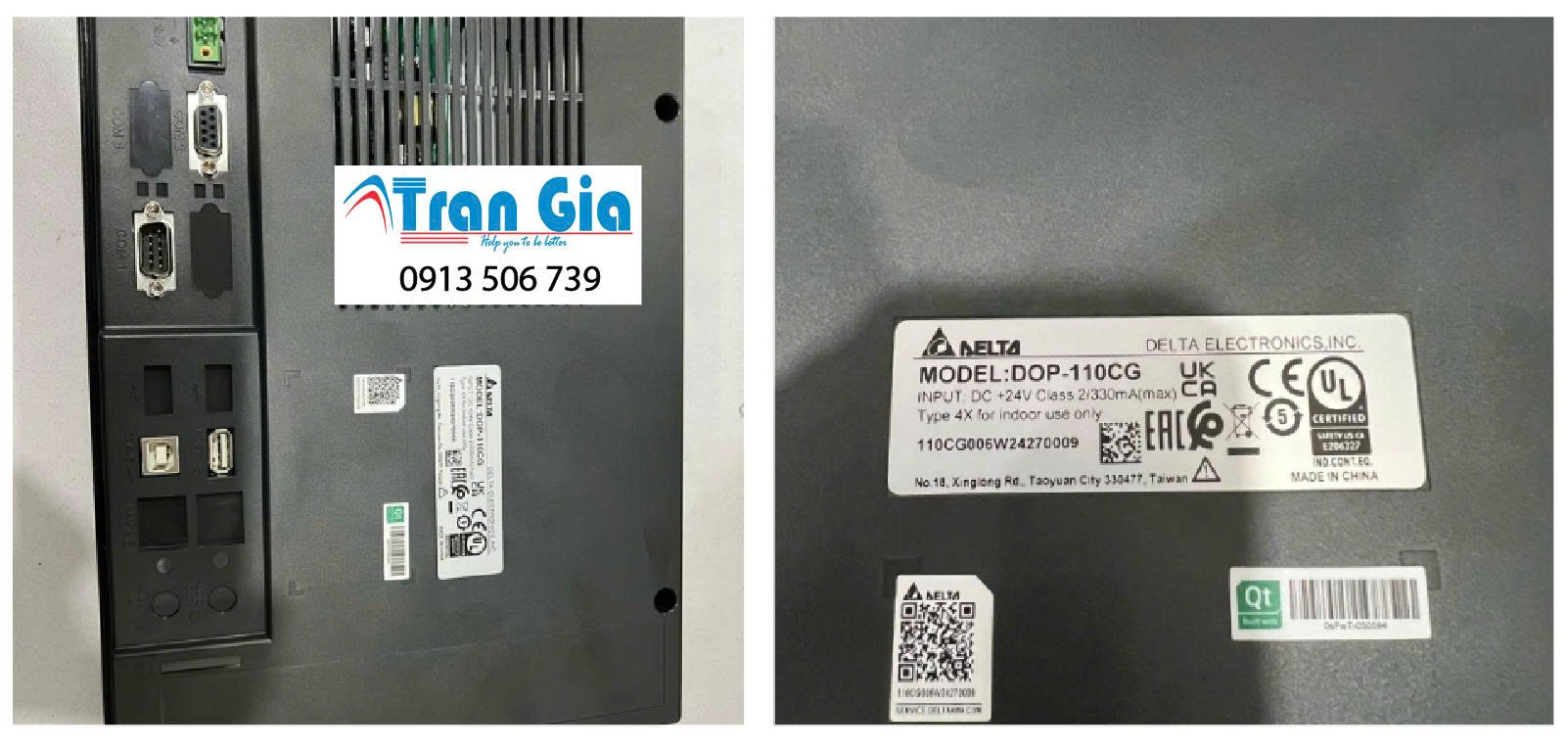

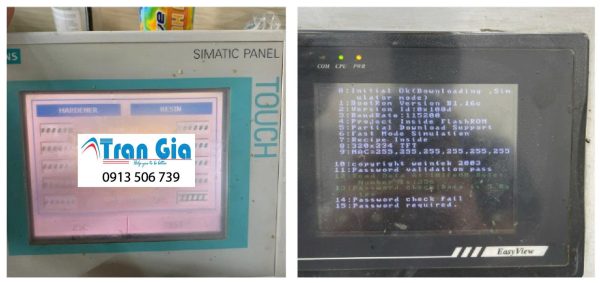

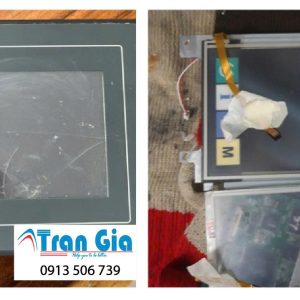

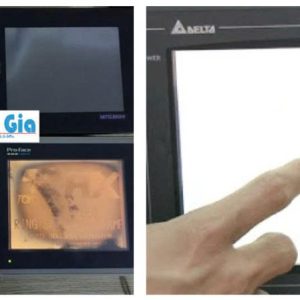

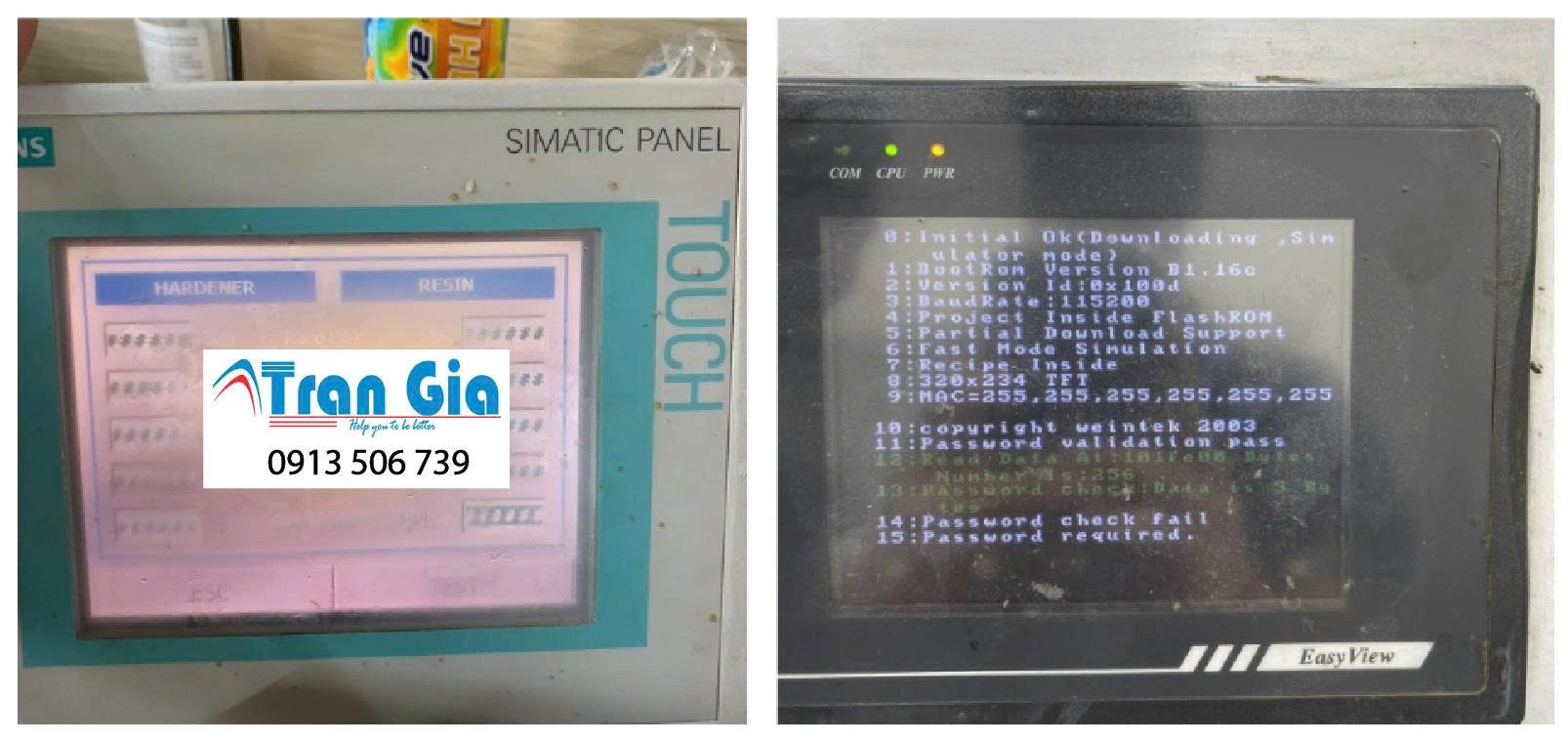

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình UG430H-SS4

Lỗi thường gặp phải ở màn hình HMI UG430H-SS4

Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Chúng tôi có thể khắc phục và sửa chữa UG430H-SS4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG430H-SS4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

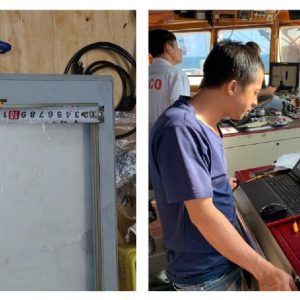

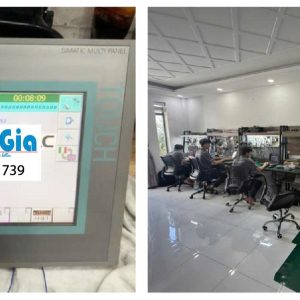

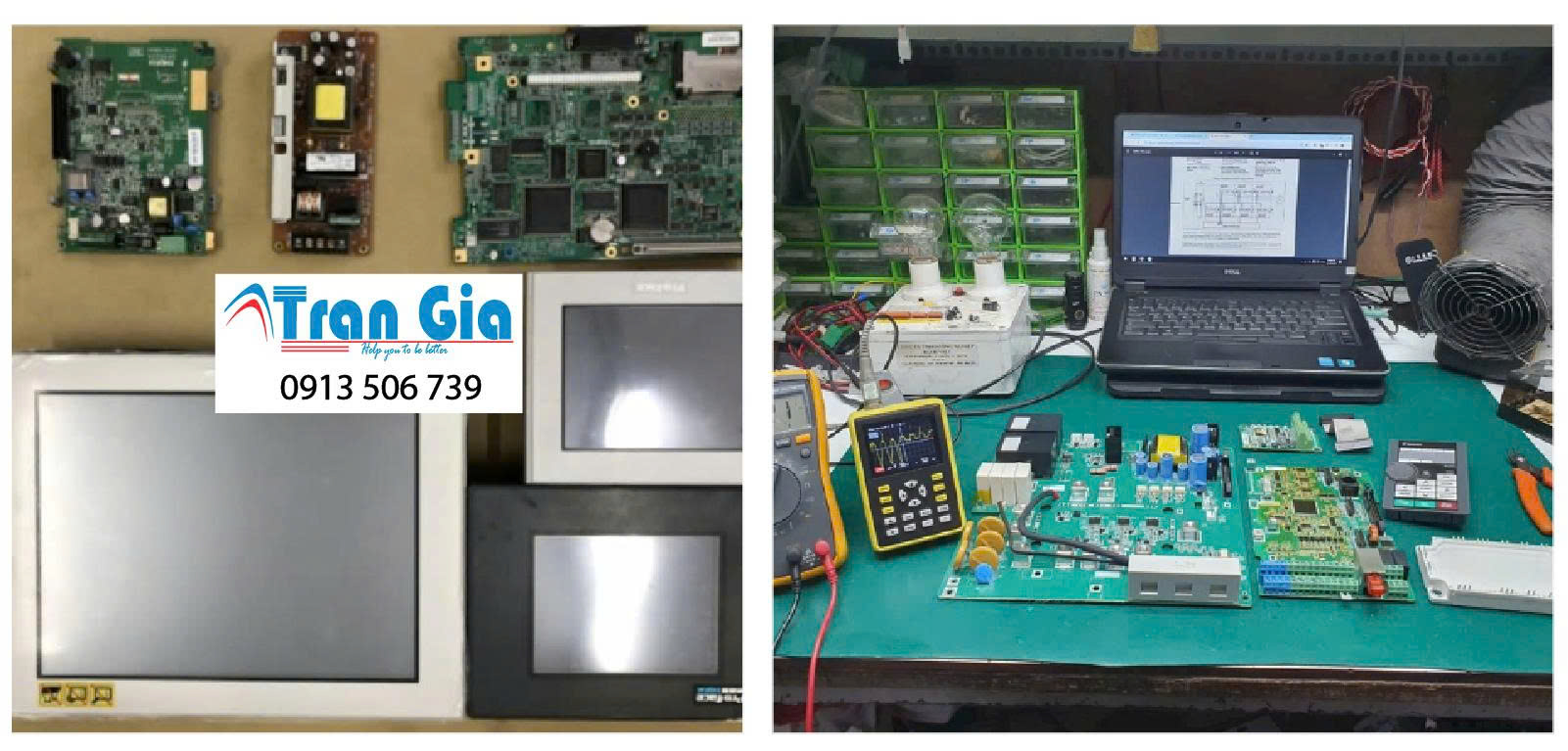

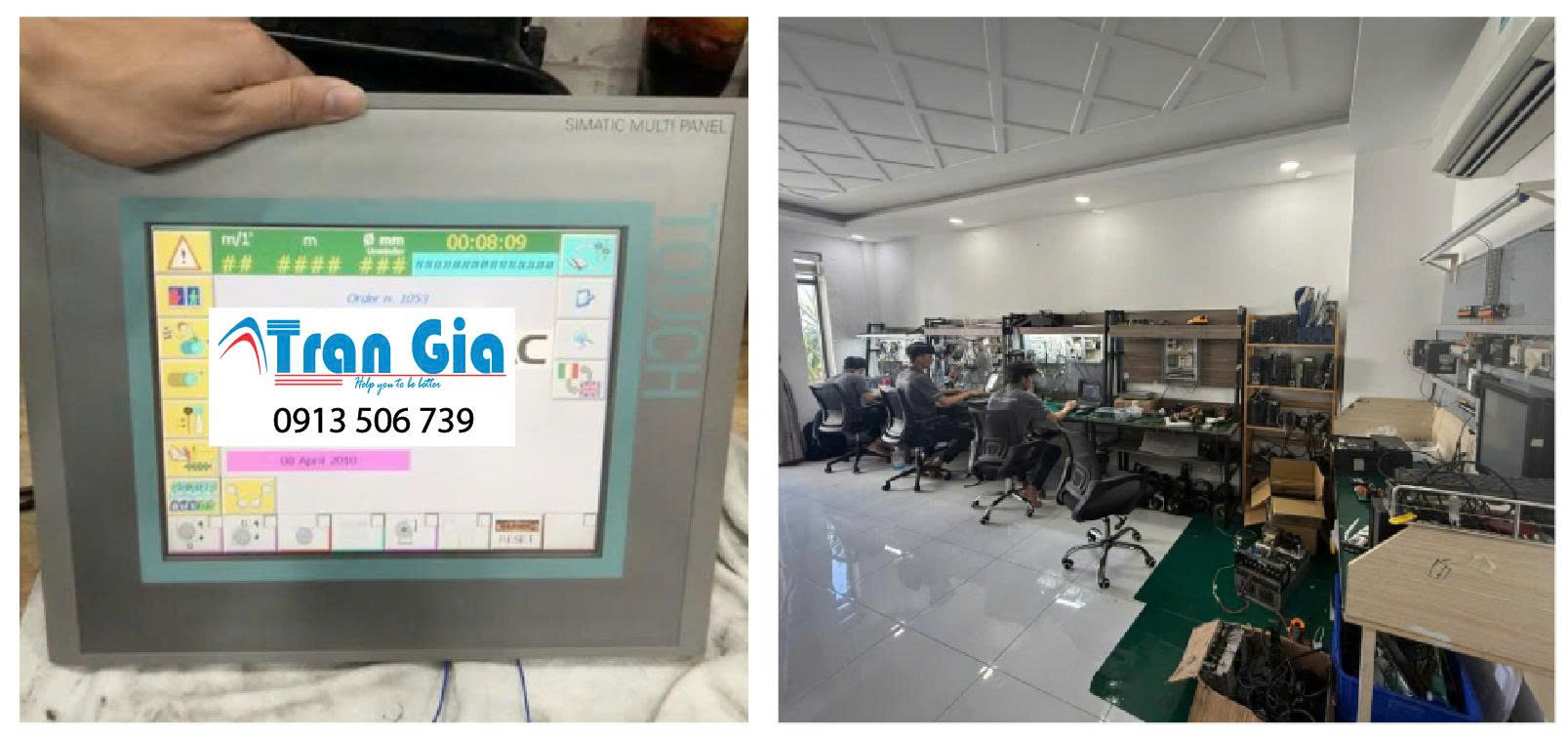

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
