TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4 xử lí lỗi trong ngày TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa chữa màn hình HMI
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi màn hình HMI
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình G330H-VS4, UG330H-VH4, UG330H-SS4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không tìm thấy chương trình (No project) | Màn hình chưa được nạp PRG hoặc mất dữ liệu – tiến hành nạp lại bằng phần mềm UG00S-CW |
| 02H | Lỗi khởi động hệ thống (System boot error) | Lỗi bộ nhớ flash – vào System Menu để format rồi nạp lại hệ điều hành và PRG |
| 03H | PRG không phù hợp model | Xuất file sai model – export lại đúng model UG330H-VS4, VH4, SS4 từ phần mềm UG00S-CW |
| 04H | Không giao tiếp được với PLC | Sai cấu hình COM, cáp đấu sai, địa chỉ thiết bị sai – kiểm tra toàn bộ truyền thông |
| 05H | PLC mất kết nối trong khi vận hành | Mất nguồn PLC, nhiễu RS485, hoặc dây COM lỏng – kiểm tra đấu nối vật lý và PLC |
| 06H | Không ghi được dữ liệu xuống PLC | Sai vùng ghi, bị khóa ghi trong PLC – kiểm tra cài đặt truyền thông và quyền truy cập |
| 07H | Dữ liệu từ PLC không hợp lệ (Format error) | Kiểu dữ liệu sai (bit/word/BCD/float), sai địa chỉ – sửa lại định dạng trong phần mềm |
| 08H | Macro error – lỗi khi chạy macro | Biến chưa khởi tạo, lệnh sai cú pháp – kiểm tra logic macro và sửa lỗi trước khi nạp lại |
| 09H | CRC error – lỗi kiểm tra dữ liệu | File chương trình lỗi hoặc nạp bị gián đoạn – export lại và nạp lại PRG |
| 0AH | Lỗi khi lưu log, alarm history, recipe | Bộ nhớ đầy hoặc file lỗi – xóa file cũ từ System Menu hoặc format toàn bộ bộ nhớ |
| Mã lỗi | Mô tả lỗi | Cách xử lý |
|---|---|---|
| 0BH | Font Error – không hiển thị ký tự đúng | Export chương trình thiếu font – cần export lại với tùy chọn “Include All Fonts” |
| 0CH | Watchdog Error – hệ thống treo | Macro chạy vòng lặp vô hạn hoặc lỗi logic – kiểm tra và chỉnh sửa macro |
| 0DH | Không tìm thấy biến sử dụng | Biến không có trong danh sách tag – kiểm tra và khai báo lại đầy đủ trong phần mềm |
| 0EH | USB hoặc CF card không nhận | Thiết bị không tương thích, định dạng sai – chỉ dùng USB ≤ 8GB, FAT/FAT32 |
| 0FH | Chưa khai báo màn hình khởi động (Initial screen) | Vào phần mềm UG00S-CW → chọn màn hình khởi động trong cấu hình |
| 10H | Touch panel lỗi – cảm ứng sai hoặc không hoạt động | Calibrate lại cảm ứng từ System Menu hoặc thay cảm ứng nếu lỗi phần cứng |
| 11H | EEPROM Error – không lưu được dữ liệu setup hoặc log | EEPROM lỗi phần cứng – cần sửa bo hoặc thay mainboard |
HIỆN TƯỢNG KHÔNG MÃ LỖI NHƯNG PHỔ BIẾN TRÊN UG330H
| Hiện tượng | Nguyên nhân & Cách khắc phục |
|---|---|
| Màn hình chỉ sáng nền (trắng/đen) | Chưa nạp chương trình, PRG lỗi, mất boot – vào System menu format và nạp lại PRG |
| Cảm ứng bị lệch, nhấn sai vị trí | Hiệu chỉnh lại trong System → Touch Panel Calibration |
| Cảm ứng không hoạt động | Lỗi panel cảm ứng (analog resistive) – nếu không nhận hiệu chỉnh → thay panel mới |
| Không thể upload/download PRG từ PC | COM sai, chưa cài driver USB-RS232 – kiểm tra Device Manager, đổi cổng COM, thử cáp FTDI chính hãng |
| Không giao tiếp được với PLC | Cáp sai, sai tốc độ baud, địa chỉ thiết bị không đúng – kiểm tra sơ đồ chân và cấu hình phần mềm |
| Hiển thị sai font, ký tự bị lỗi | Lỗi thiếu font khi export – cần export lại PRG có chọn “Include All Fonts” |
| Không ghi/đọc được recipe hoặc alarm history | Bộ nhớ đầy hoặc file lỗi – xóa dữ liệu trong System menu → Clear log, Clear recipe |
| Mất nguồn đột ngột, không khởi động | Hỏng mạch nguồn, nổ tụ – cần tháo kiểm tra phần cứng (đặc biệt tụ lọc nguồn, IC nguồn) |
KIỂM TRA PHẦN CỨNG KHI MÀN HÌNH LỖI NẶNG
| Bộ phận | Dấu hiệu lỗi | Cách xử lý |
|---|---|---|
| Tấm cảm ứng | Không nhấn được hoặc nhấn sai vị trí | Thay panel cảm ứng analog resistive cùng kích thước |
| IC Flash | Không lưu PRG, bị lỗi khi khởi động | Cần thay chip hoặc nạp lại firmware (thiết bị chuyên dụng) |
| Tụ nguồn | Màn hình chớp tắt, mất nguồn | Kiểm tra, thay tụ lọc nguồn – thường lỗi tụ 470uF / 25V trở lên |
| Mạch cổng COM | Không giao tiếp với PLC hoặc PC | Kiểm tra RS232 transceiver (IC MAX232, SP3232, hoặc tương đương) |
| Pin CMOS | Mất dữ liệu thời gian, không lưu công thức | Thay pin CR2032 hoặc CR2450 tùy model |
CÁCH VÀO SYSTEM MENU – HỖ TRỢ KỸ THUẬT
| Chức năng | Thao tác |
|---|---|
| Vào System menu | Tắt nguồn → Nhấn giữ góc trái phía trên màn hình → Cấp nguồn lại và giữ 5–10 giây |
| Calibrate cảm ứng | Vào System Menu → Touch Calibration |
| Format toàn bộ bộ nhớ | Vào Memory → Format All → Sau đó nạp lại chương trình PRG |
| Xem phiên bản màn hình | System → System Info → Xem Model, Firmware, Serial |
| Clear Recipe / Alarm / Log | Vào mục dữ liệu → Clear Data → Chọn loại cần xóa |
KHI CẦN THAY THẾ MÀN HÌNH UG330H
| Model cũ | Thay thế tương đương | Lưu ý khi thay thế |
|---|---|---|
| UG330H-VS4 | UG330H-VS4A hoặc GP4100 series của Proface | Cần chuyển đổi chương trình bằng phần mềm tương ứng |
| UG330H-SS4 | UG330H-SS4A hoặc HMI Weintek, Kinco,… | Cần viết lại chương trình nếu chuyển sang dòng HMI khác |
| UG330H-VH4 | UG330H-VH4A hoặc dòng mới hơn UG530H | Chuyển đổi PRG trong UG00S-CW hoặc tạo mới tùy dòng mới hỗ trợ |
Lỗi thường gặp phải ở màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa các lỗi ở màn hình UG430H-TS4, UG430H-VS4, UG430H-SS4
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

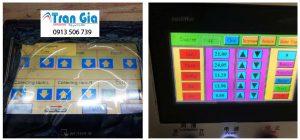

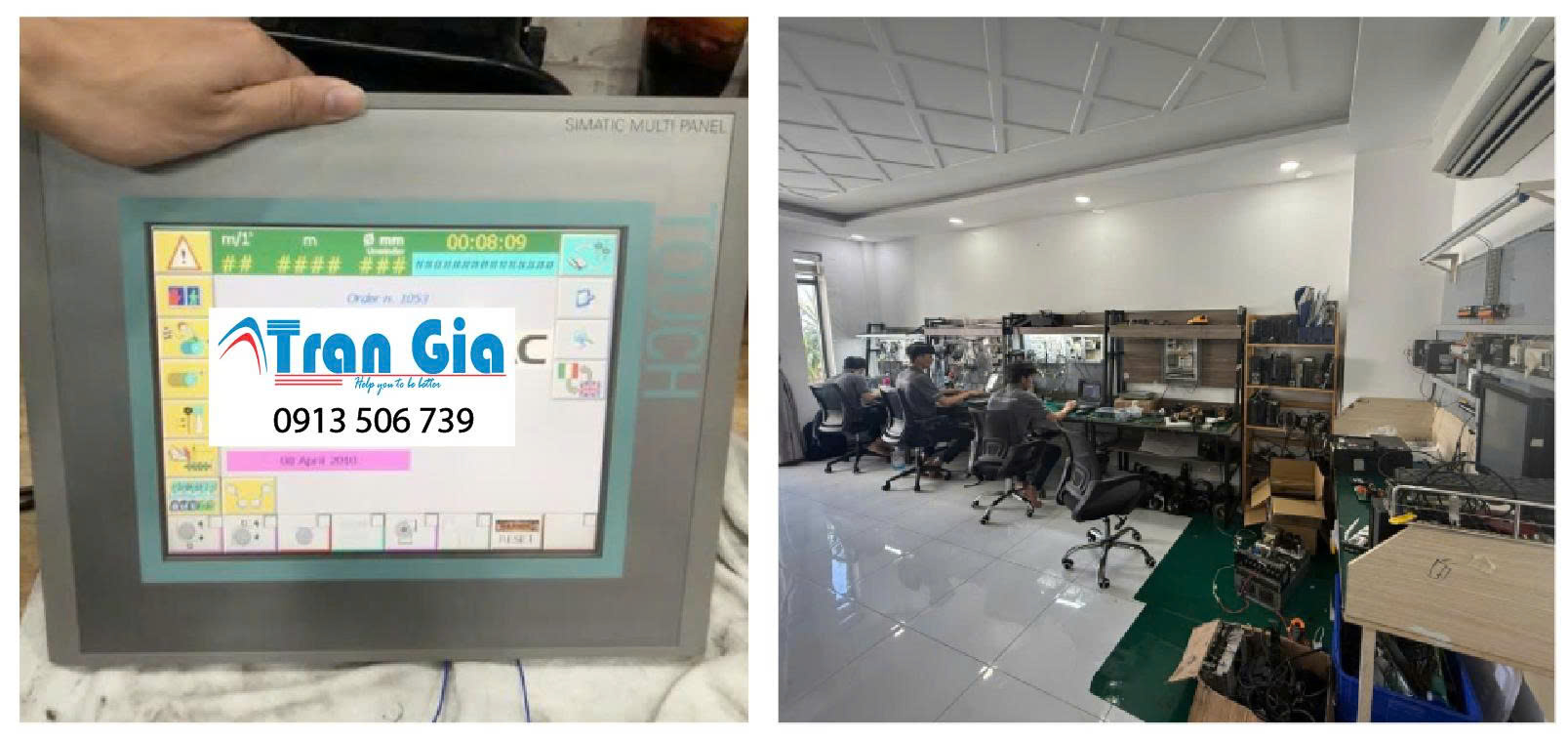

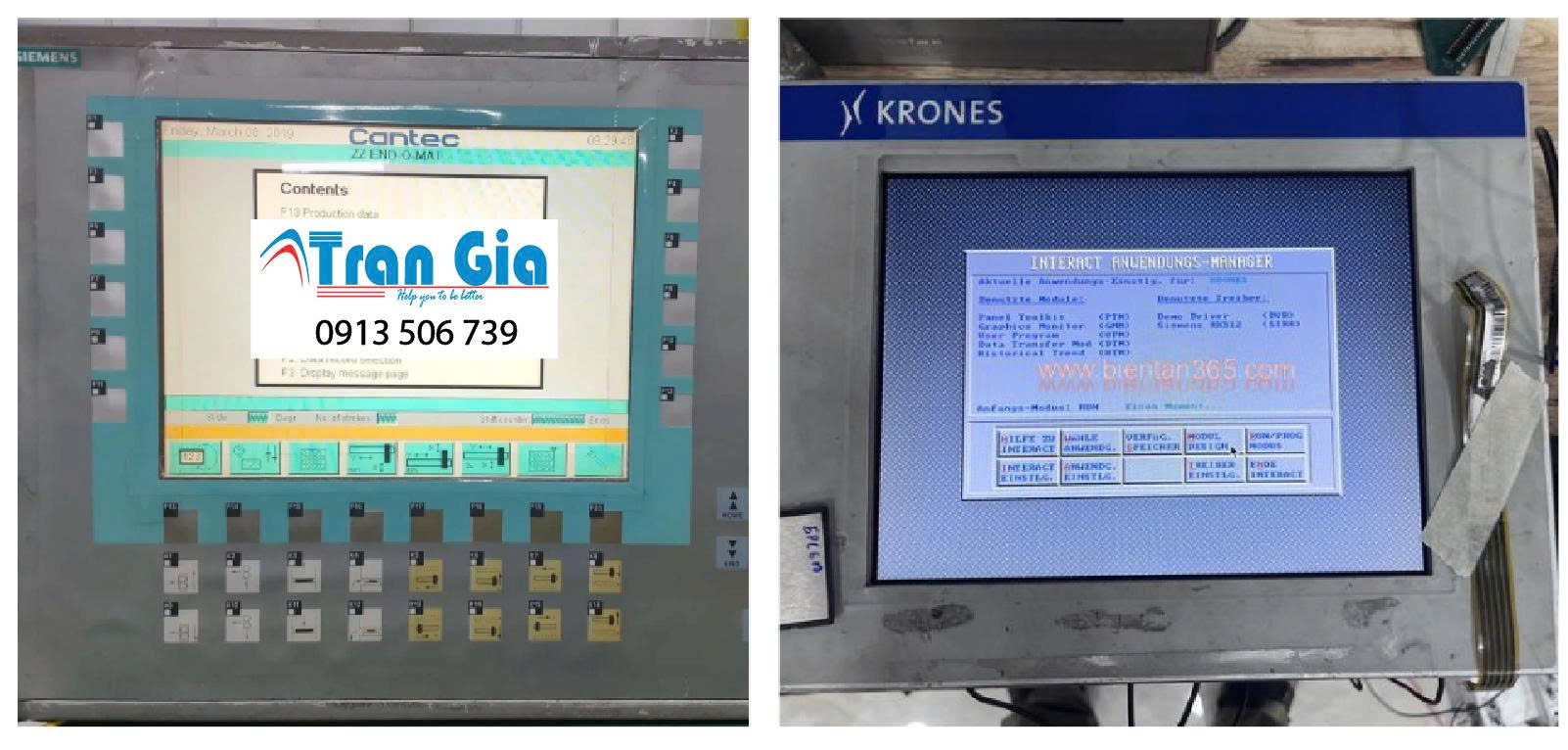

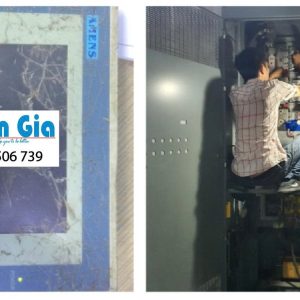

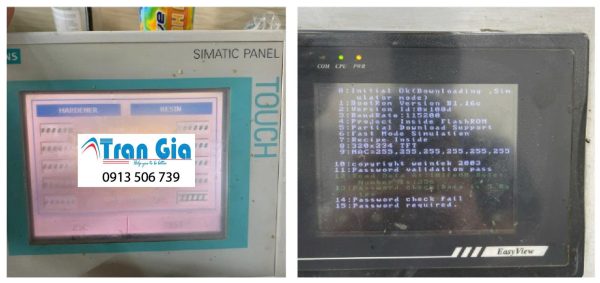

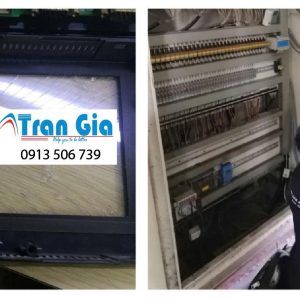

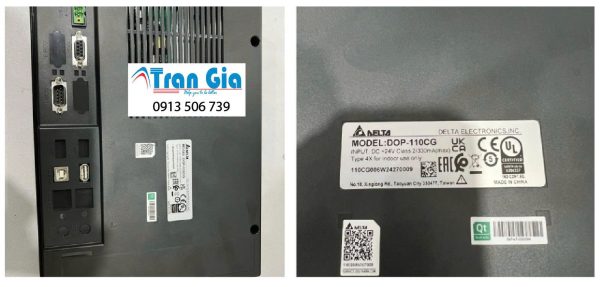

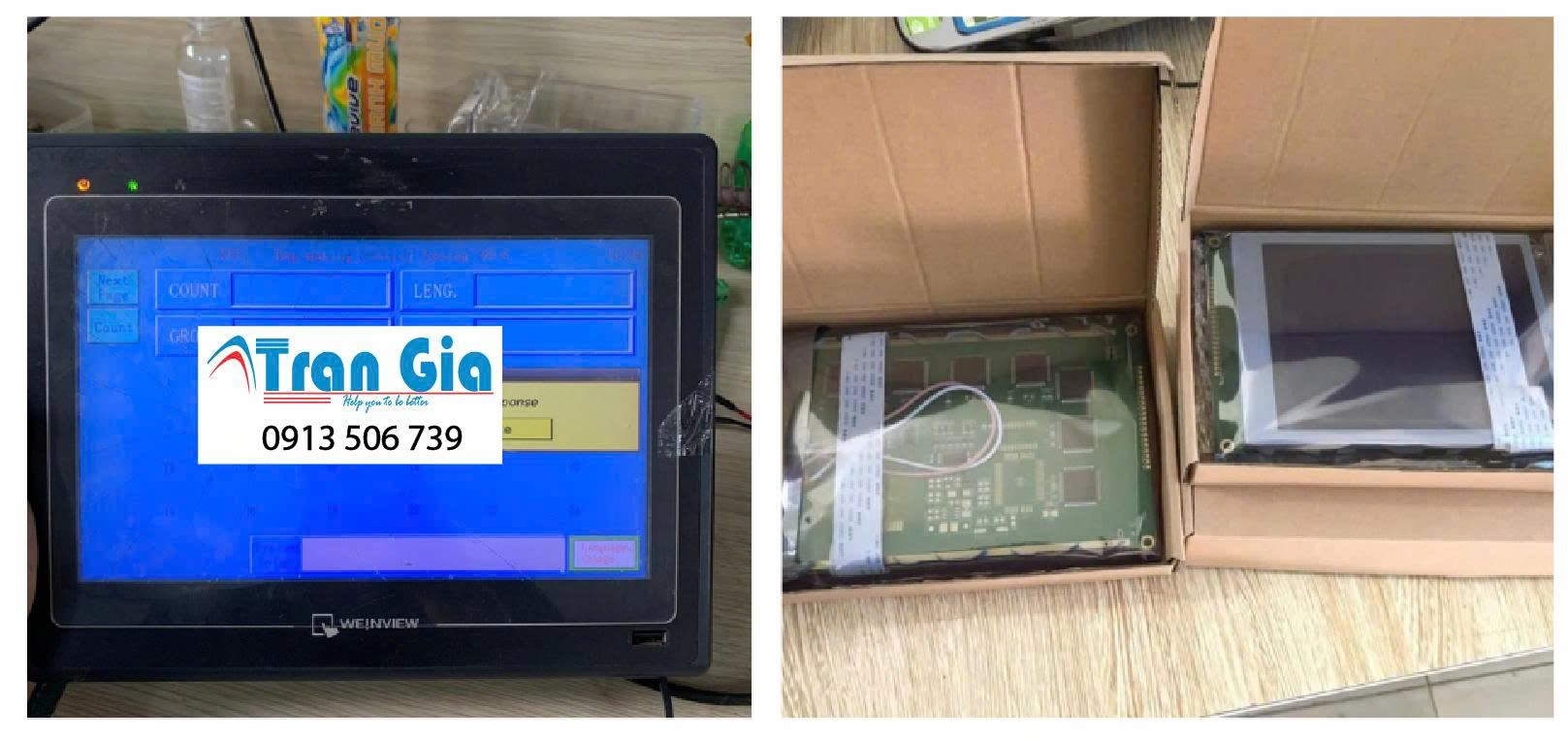

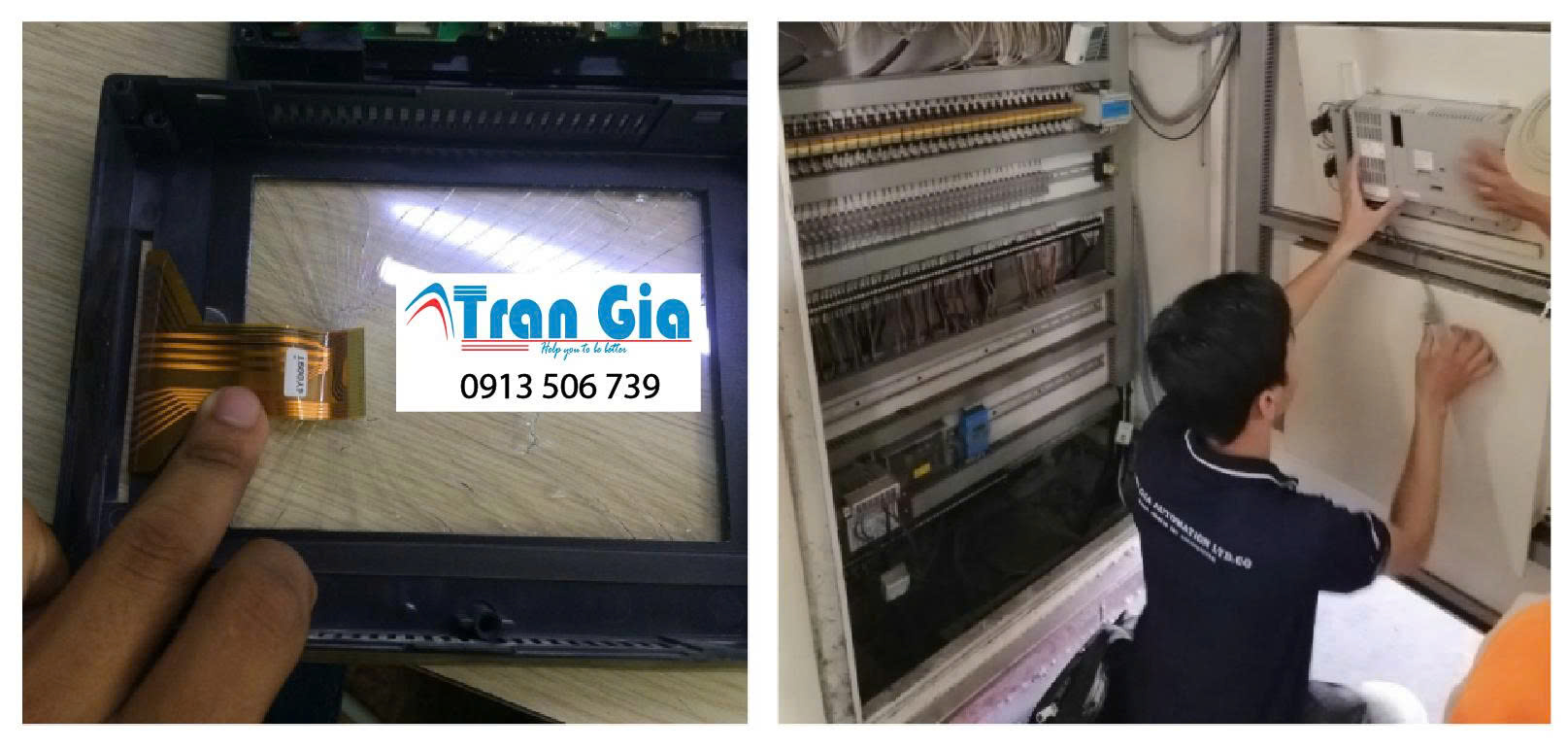

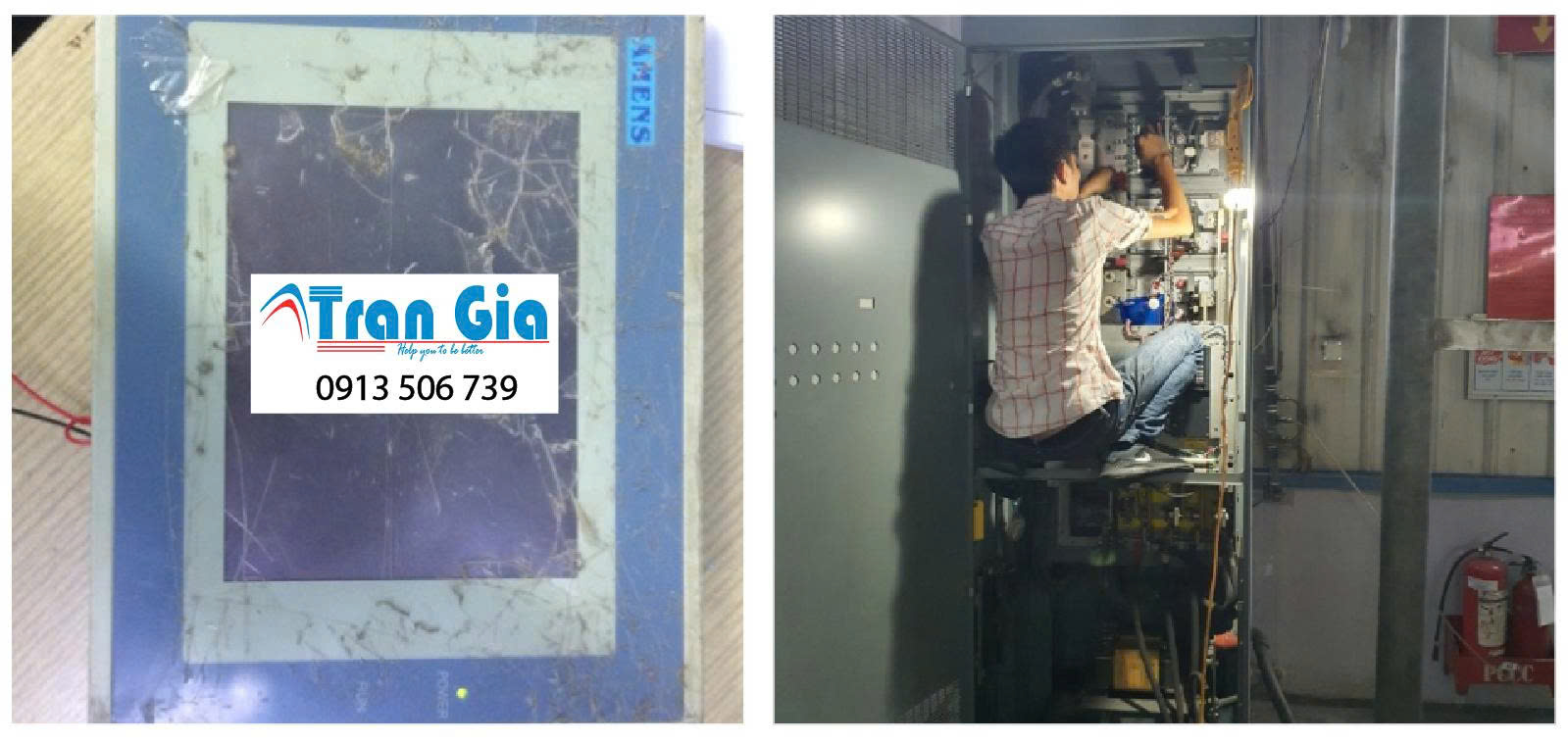

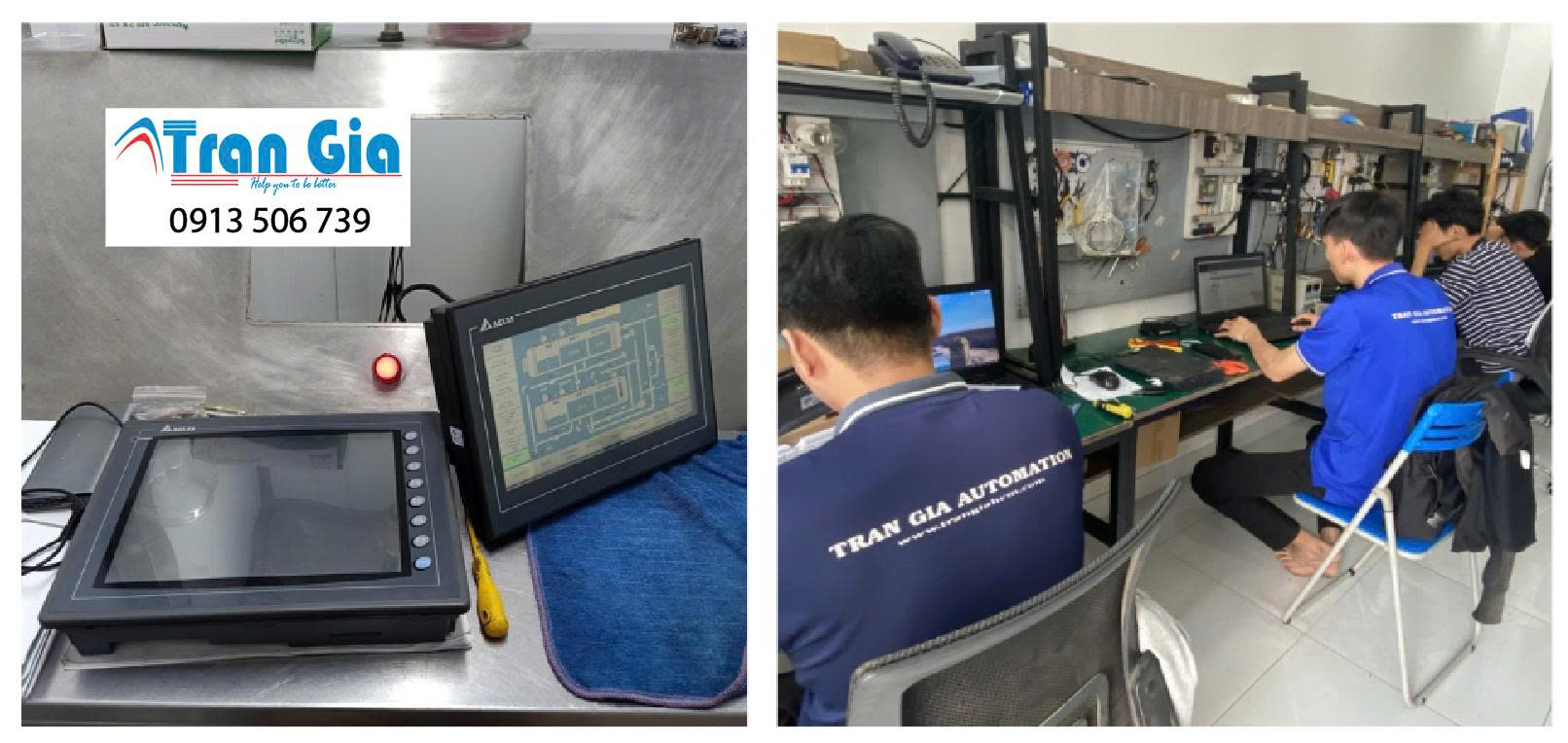

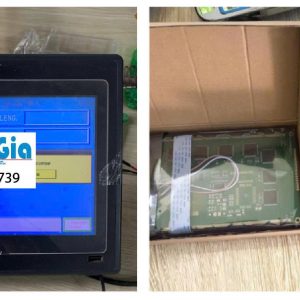

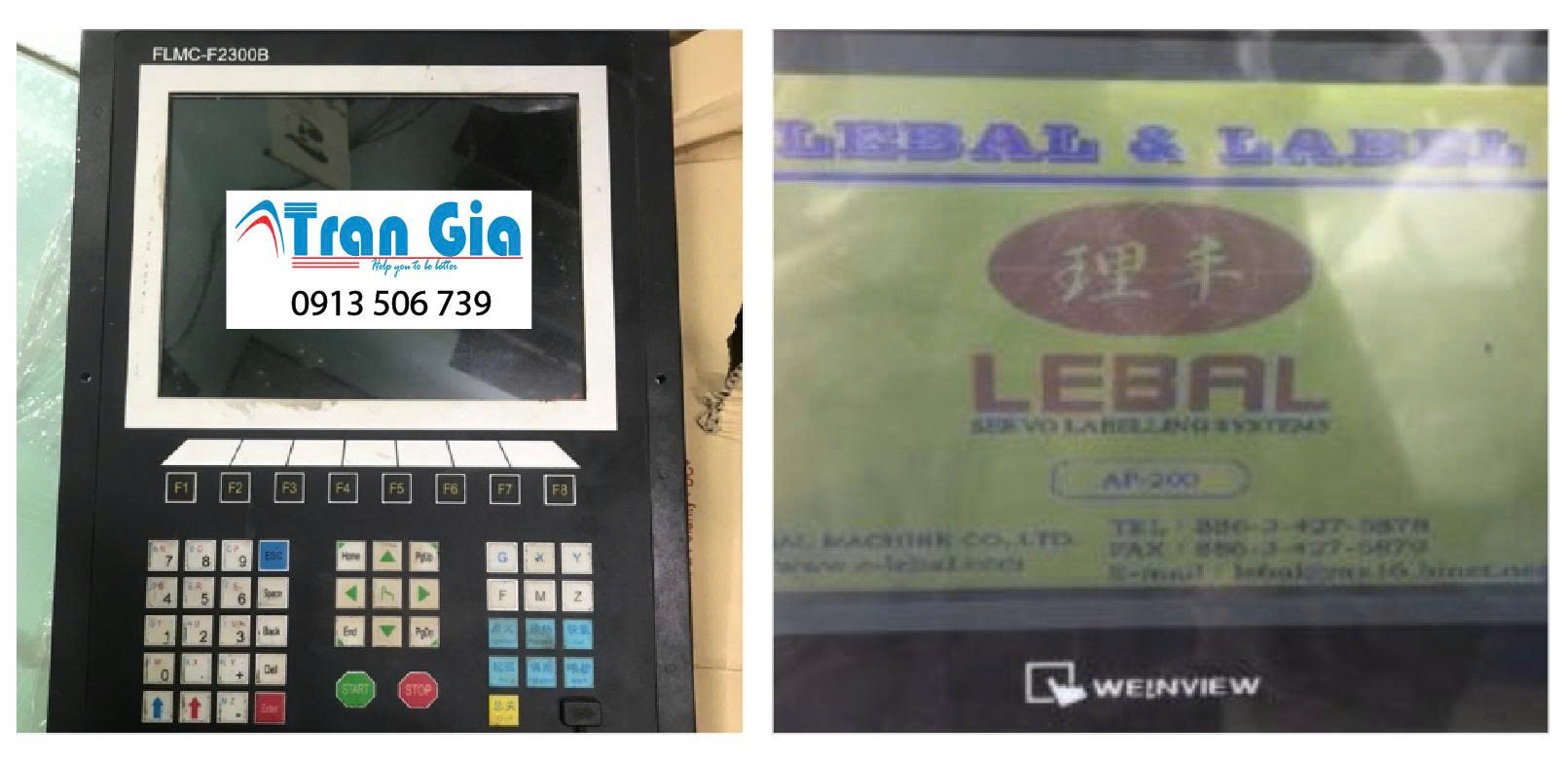

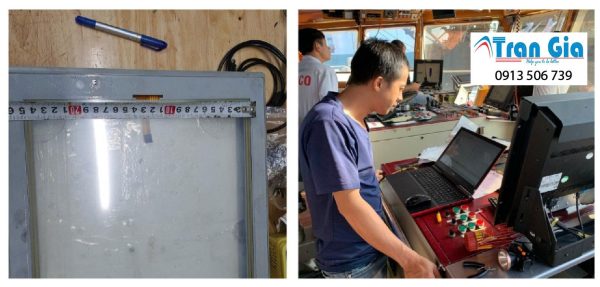

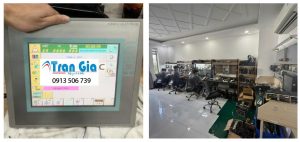

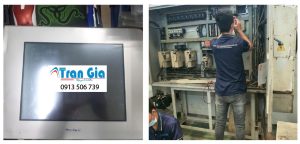

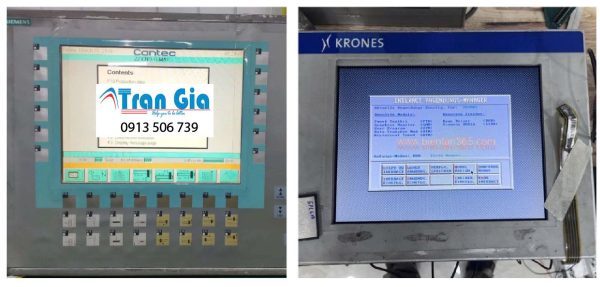

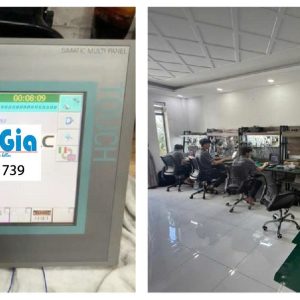

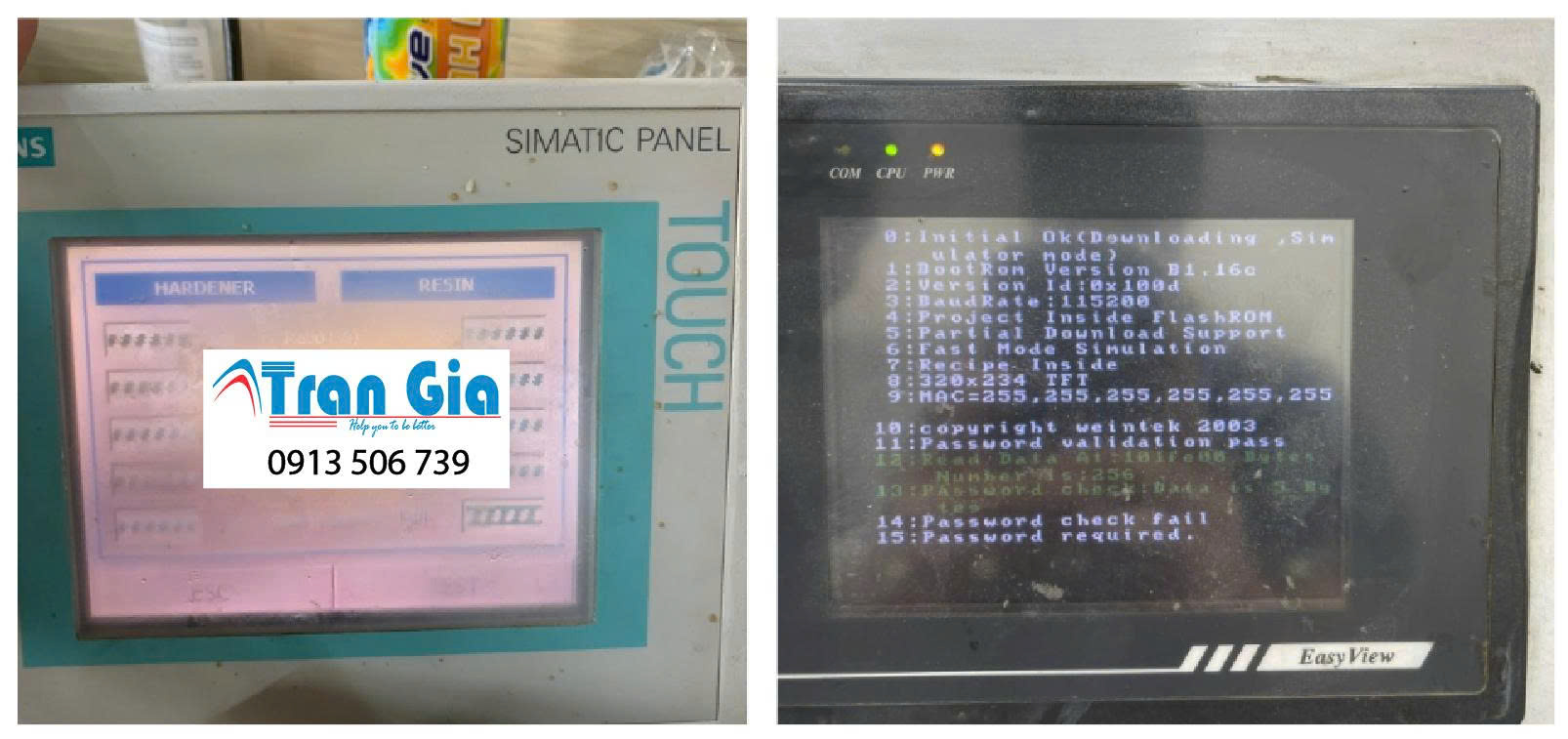

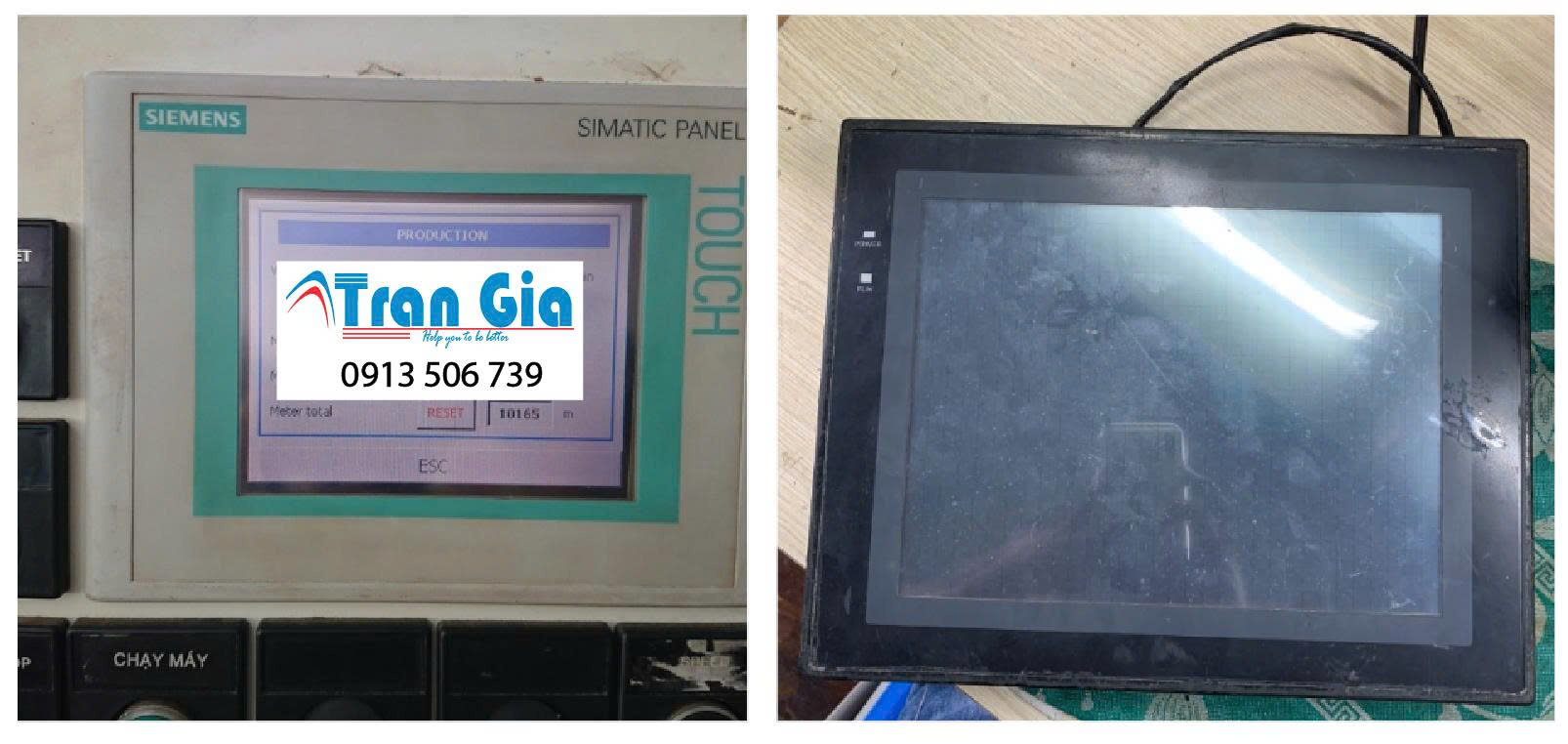

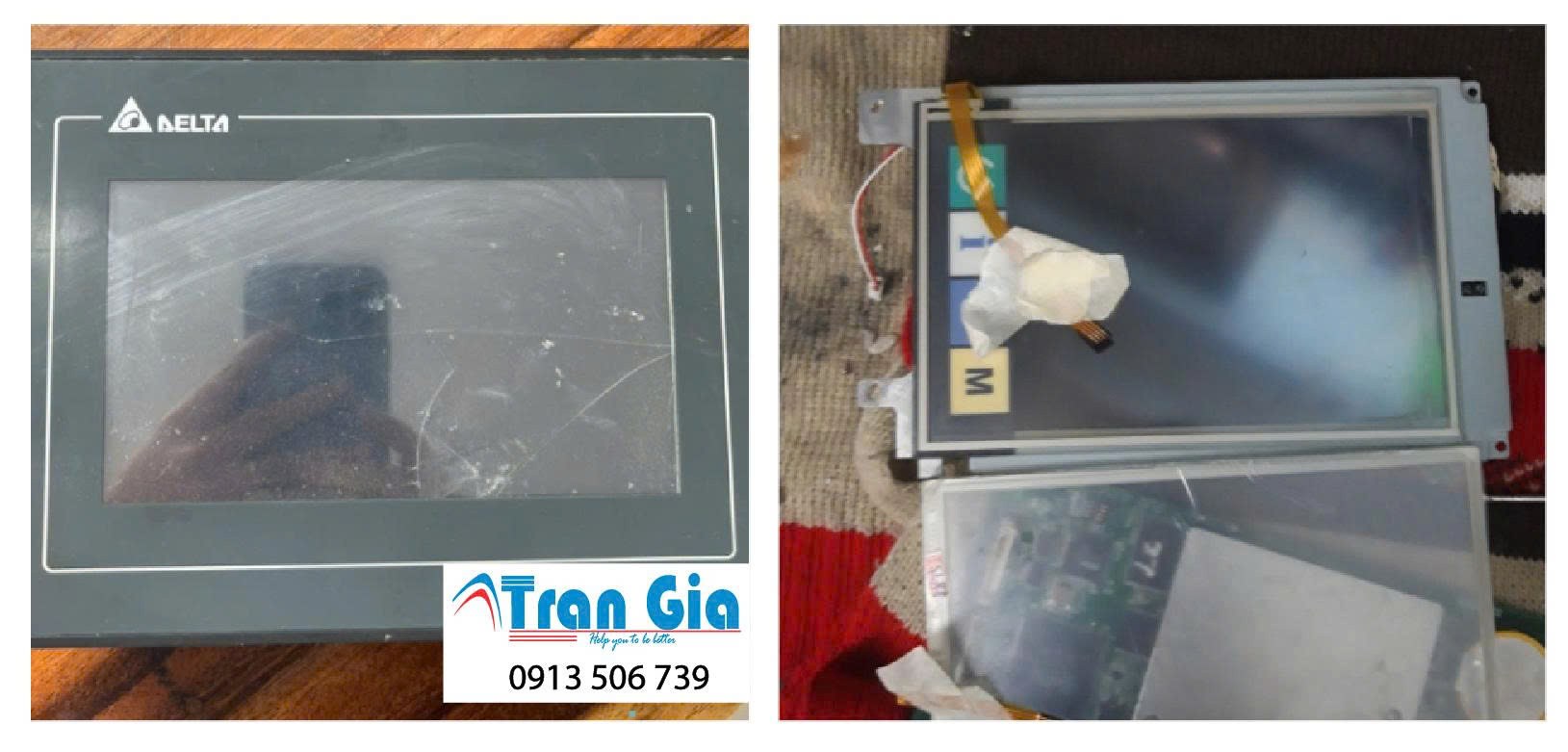

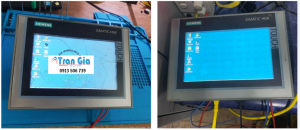

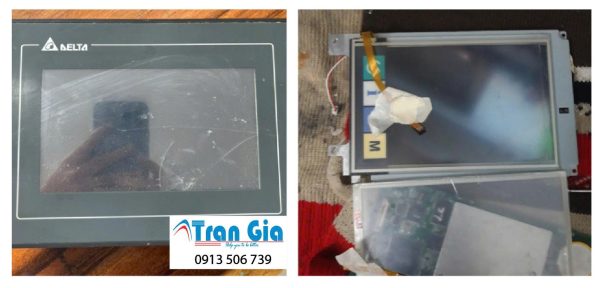

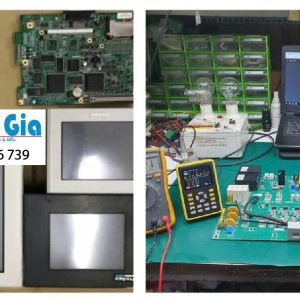

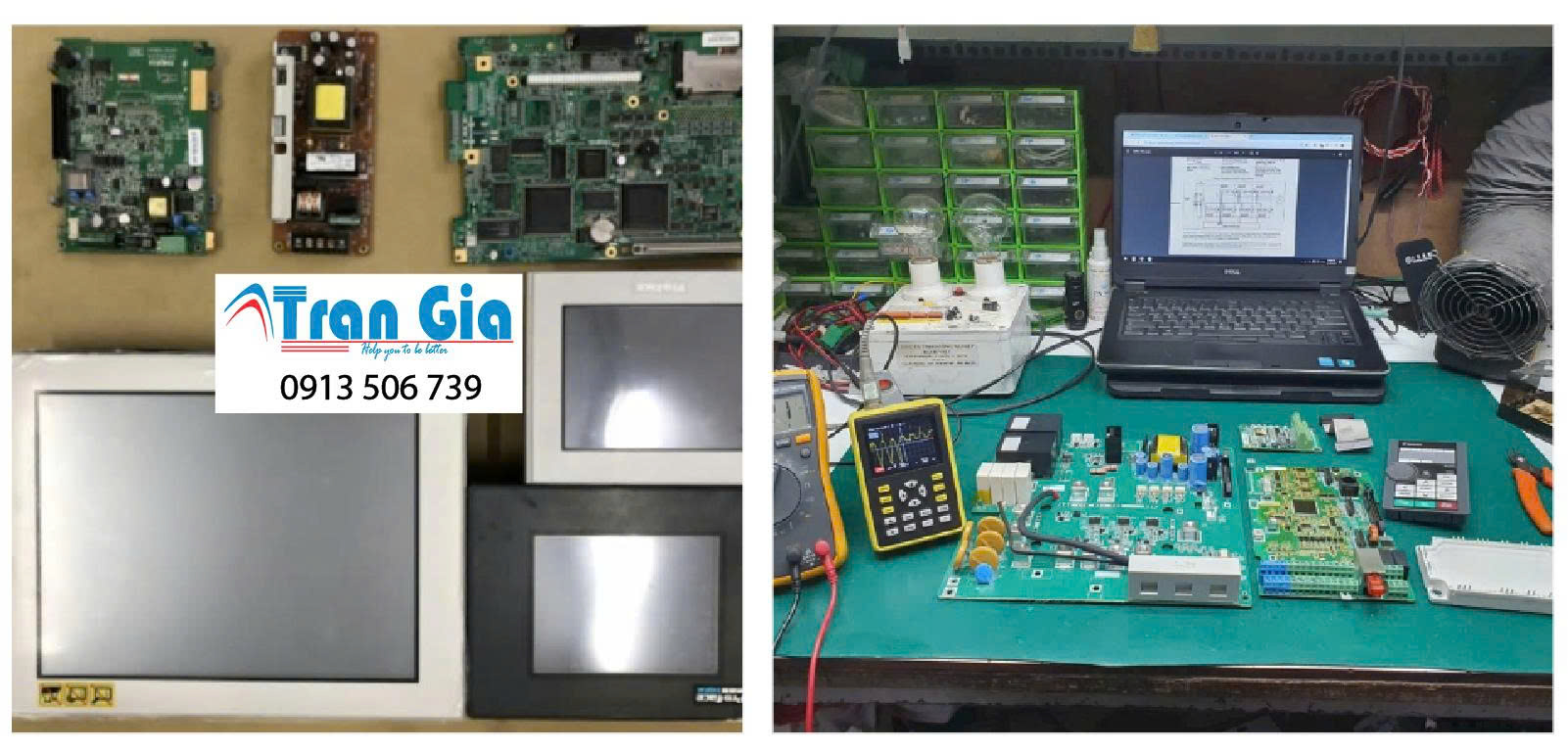

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
