TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG230H-TS4 giá rẻ với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa chữa màn hình HMI
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi màn hình HMI
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG230H-TS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG230H-TS4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không có chương trình (No project found) | Màn hình chưa được nạp chương trình (PRG) hoặc mất dữ liệu → Kết nối phần mềm để nạp lại |
| 02H | Lỗi hệ thống khởi động (OS boot error) | Lỗi bộ nhớ hoặc Flash – Vào System Menu → Format → Nạp lại hệ điều hành và chương trình |
| 03H | Chương trình không tương thích model hiện tại | PRG sai model khi export → Export lại với đúng model UG230H-TS4 trong phần mềm UG00S-CW |
| 04H | Không giao tiếp được với PLC (Communication error) | Sai cấu hình COM, tốc độ baud, hoặc dây COM đấu sai → Kiểm tra toàn bộ kết nối và cấu hình |
| 05H | PLC mất kết nối trong quá trình vận hành | Mất nguồn PLC, đứt dây, nhiễu tín hiệu – Kiểm tra trạng thái PLC và dây COM |
| 06H | Không ghi được dữ liệu xuống PLC | Sai địa chỉ vùng ghi hoặc PLC ở chế độ chỉ đọc – Xem lại cấu hình trong phần mềm |
| 07H | Lỗi dữ liệu từ PLC (Format error) | Khai báo sai kiểu dữ liệu hoặc địa chỉ PLC → Kiểm tra và sửa lại tag trong phần mềm |
| 08H | Macro Error – Lỗi logic macro khi chạy | Lỗi cú pháp, biến chưa khai báo, vòng lặp sai → Xem và sửa macro rồi nạp lại |
| 09H | CRC Error – Lỗi kiểm tra tính toàn vẹn chương trình PRG | File PRG lỗi hoặc nạp bị gián đoạn – Export lại và nạp lại PRG |
| 0AH | Lỗi ghi log, lịch sử báo động, recipe | Bộ nhớ đầy, dữ liệu log lỗi – Vào System Menu → Clear Log / Format toàn bộ bộ nhớ |
LỖI KHÁC THƯỜNG GẶP (KHÔNG MÃ)
| Hiện tượng | Nguyên nhân & Hướng xử lý |
|---|---|
| Màn hình trắng đèn nền, không hiển thị | Không có chương trình hoặc PRG lỗi → Nạp lại PRG từ UG00S-CW |
| Cảm ứng lệch, bấm sai vị trí | Calibrate cảm ứng trong System Menu → nếu không được → thay tấm cảm ứng |
| Không upload/download được | Cổng COM sai, thiếu driver USB-RS232 → Kiểm tra trong Device Manager, đổi cáp thử |
| Không kết nối với PLC | Sai tốc độ baud, sai bit parity, sai chân cáp – kiểm tra toàn bộ cấu hình truyền thông |
| Giao diện bị vỡ font, lỗi ký tự | Export PRG thiếu font → Chọn “Include All Fonts” trong phần mềm khi export lại |
HƯỚNG DẪN VÀO SYSTEM MENU VÀ CÀI LẠI PRG
| Chức năng | Thao tác chi tiết |
|---|---|
| Vào System Menu | Tắt nguồn → Nhấn giữ góc trái trên cùng màn hình → Cấp nguồn → giữ 5–10 giây |
| Format bộ nhớ | Vào Memory → Format All → Sau đó nạp lại chương trình |
| Calibrate cảm ứng | Vào Touch Calibration → Làm theo hướng dẫn |
| Nạp lại PRG | Dùng UG00S-CW kết nối qua USB-RS232 (FTDI) → chọn đúng COM → tải lại chương trình |
THÔNG SỐ GIAO TIẾP TIÊU CHUẨN UG230H-TS4
| Chuẩn COM | Dây kết nối | Lưu ý |
|---|---|---|
| RS232 | DB9: Pin 2 (TX), 3 (RX), 5 (GND) | Dùng cáp chéo nếu PLC là master |
| RS485 | DB9: Pin 1 (A+), 2 (B-), 5 (GND) | Gắn trở 120Ω cuối nếu kết nối nhiều thiết bị |
HIỆN TƯỢNG LỖI KHÔNG MÃ – PHỔ BIẾN TRÊN UG230H-TS4
| Hiện tượng | Nguyên nhân & Cách xử lý |
|---|---|
| Màn hình sáng trắng / sáng đèn nền | – Chưa có PRG – PRG lỗi – Lỗi flash 👉 Giải pháp: Format trong System Menu, nạp lại PRG |
| Không cảm ứng, bấm không được | Tấm cảm ứng bị liệt hoặc đứt mạch → Thay cảm ứng (loại resistive 4 dây, kích thước 3.8 inch) |
| Cảm ứng lệch vị trí | Vào System Menu → Calibrate → Nếu không cải thiện, thay tấm cảm ứng |
| Không thể nạp chương trình từ PC | – COM sai – Driver USB-RS232 lỗi – Cáp kém chất lượng 👉 Kiểm tra cáp FTDI, COM port |
| Không giao tiếp được với PLC | – Sai cấu hình giao tiếp (baudrate, parity…) – Cáp RS232/485 đấu sai – Sai địa chỉ PLC |
| Màn hình bị treo sau vài phút chạy | – Macro lỗi – Vùng nhớ bị tràn 👉 Kiểm tra macro và clear log/recipe/alarm |
| Không ghi được log / recipe | Bộ nhớ đầy → System Menu → Clear Data hoặc Format All |
| Không lưu được thời gian thực | Hết pin RTC hoặc lỗi EEPROM → Thay pin CR2032 / kiểm tra EEPROM |
KIỂM TRA & SỬA CHỮA PHẦN CỨNG UG230H-TS4
| Thành phần | Lỗi thường gặp | Cách khắc phục |
|---|---|---|
| Nguồn vào DC | Không lên nguồn hoặc chớp tắt | Kiểm tra tụ lọc nguồn, IC nguồn 5V – dùng đồng hồ kiểm tra điện áp |
| Tấm cảm ứng | Không bấm được hoặc sai vị trí | Thay panel cảm ứng (loại 4-wire analog resistive) |
| Bo mạch chính (Mainboard) | Mất chương trình, không khởi động | Format & nạp lại PRG, nếu không được có thể cần thay main |
| Cổng COM RS232/RS485 | Không giao tiếp với PLC / PC | Kiểm tra cáp, đo điện áp TX/RX, kiểm tra IC RS232 như MAX232 hoặc SP3232 |
| EEPROM | Không lưu thời gian, công thức | Thay EEPROM hoặc kiểm tra đường cấp nguồn và IC giao tiếp EEPROM |
| Pin RTC | Mất thời gian thực sau khi mất điện | Thay pin (thường là CR2032 hoặc pin dán 3V trên bo mạch) |
THAO TÁC QUAN TRỌNG TRÊN MÀN HÌNH
| Tác vụ | Hướng dẫn thao tác |
|---|---|
| Vào System Menu | Tắt nguồn → Nhấn giữ góc trên trái màn hình → Cấp nguồn → giữ 5–10 giây |
| Format toàn bộ bộ nhớ | System Menu → Memory → Format All → (chờ khoảng 1 phút) |
| Calibrate cảm ứng | System Menu → Touch Panel Calibration → Chạm các điểm hiển thị |
| Xóa lịch sử, công thức cũ | System Menu → Clear Data → Chọn loại: Alarm, Recipe, History,… |
| Xem thông tin phiên bản màn hình | System Menu → System Info → Kiểm tra model, phiên bản firmware |
THÔNG SỐ NHANH MÀN HÌNH UG230H-TS4
| Thuộc tính | Thông tin |
|---|---|
| Màn hình | Cảm ứng 3.8 inch, LCD đơn sắc hoặc STN |
| Giao tiếp | RS232 / RS485 (DB9 hoặc Terminal) |
| Phần mềm lập trình | UG00S-CW hoặc UG00A-CW |
| Nguồn cấp | DC 24V (±10%) |
| Lưu trữ chương trình | File *.PRG (nạp qua cáp COM hoặc USB-RS232) |
| Định dạng USB hỗ trợ | ≤8GB, FAT/FAT32 (nếu có khe USB) |
Lỗi thường gặp phải ở màn hình UG230H-TS4
cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa các lỗi ở màn hình UG230H-TS4
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

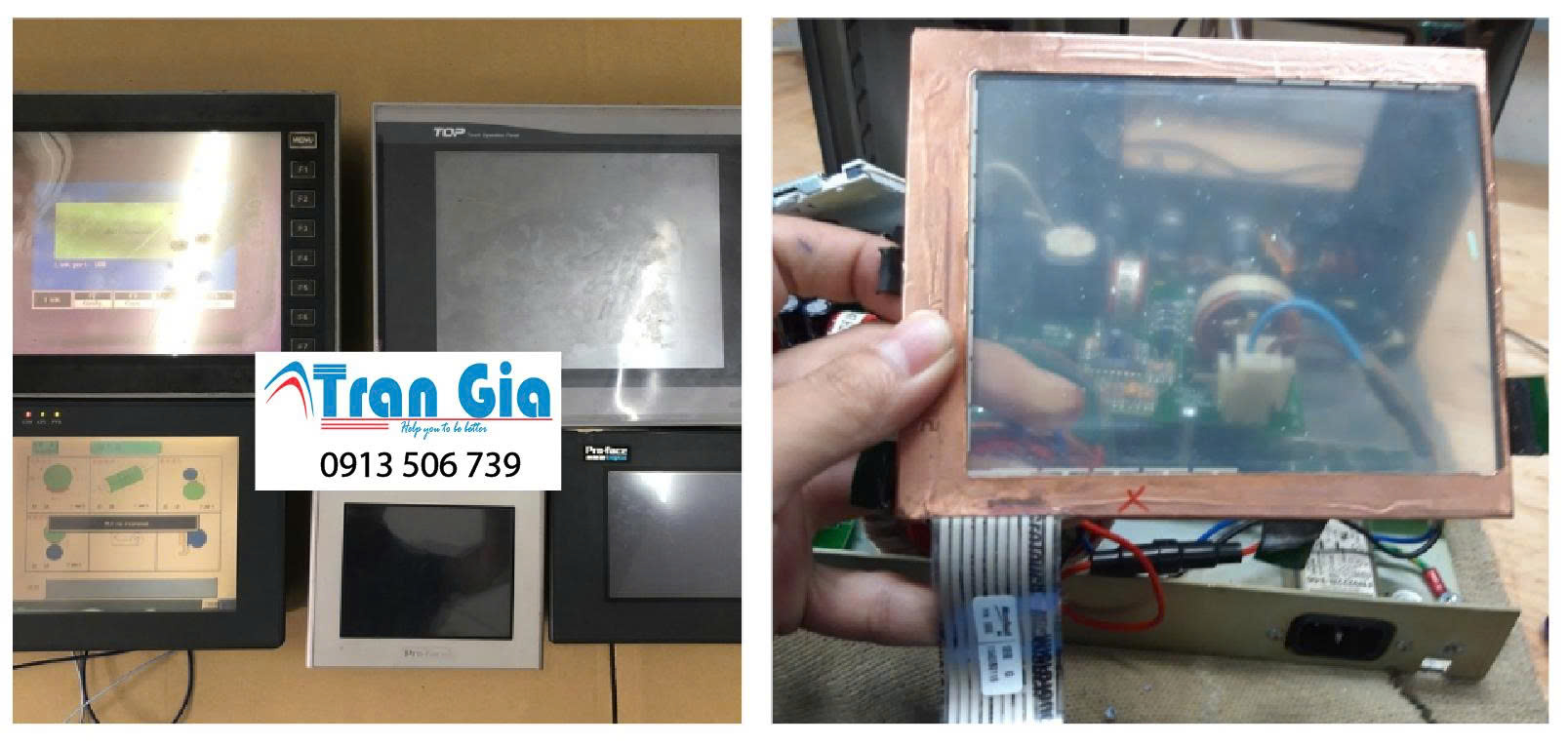

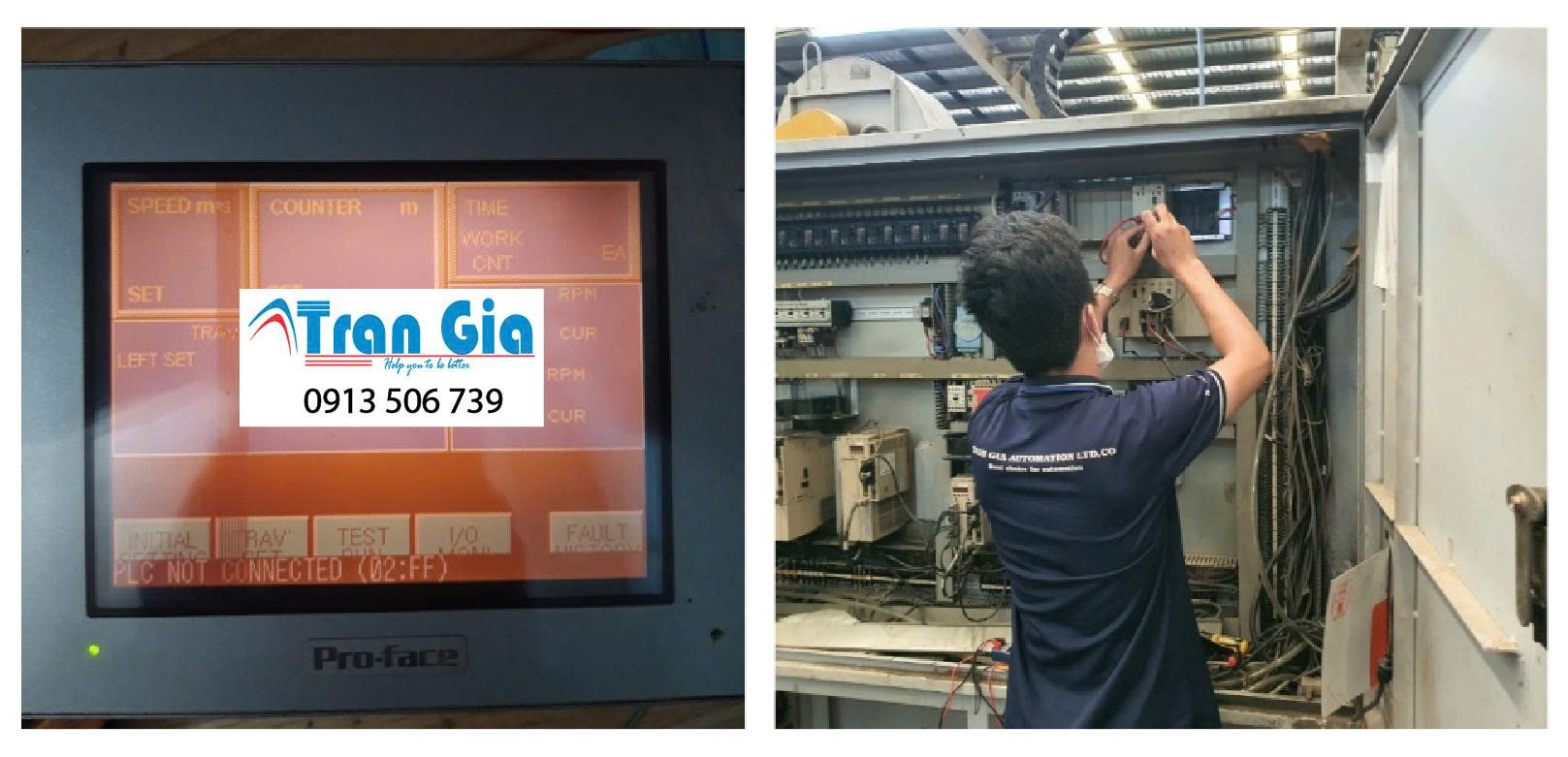

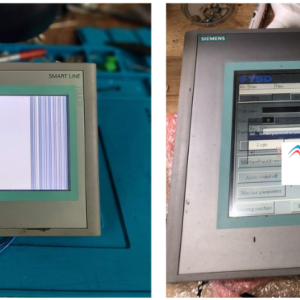

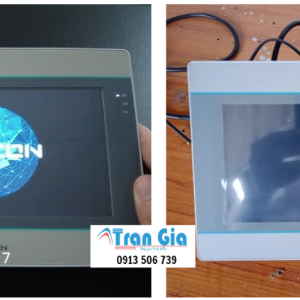

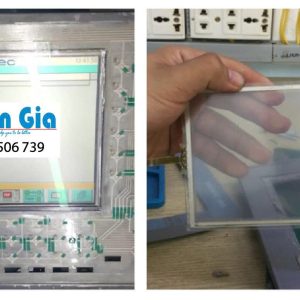

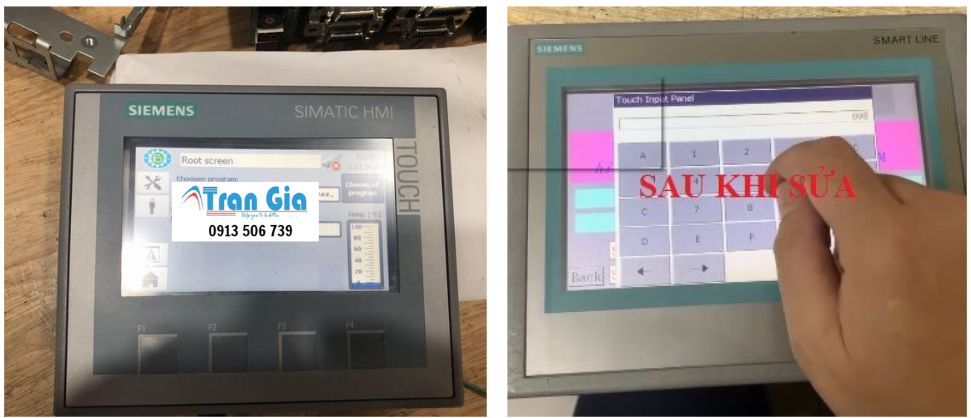

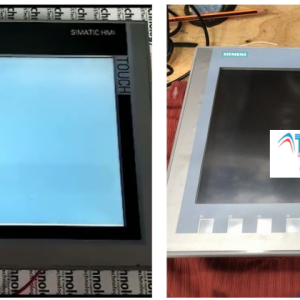

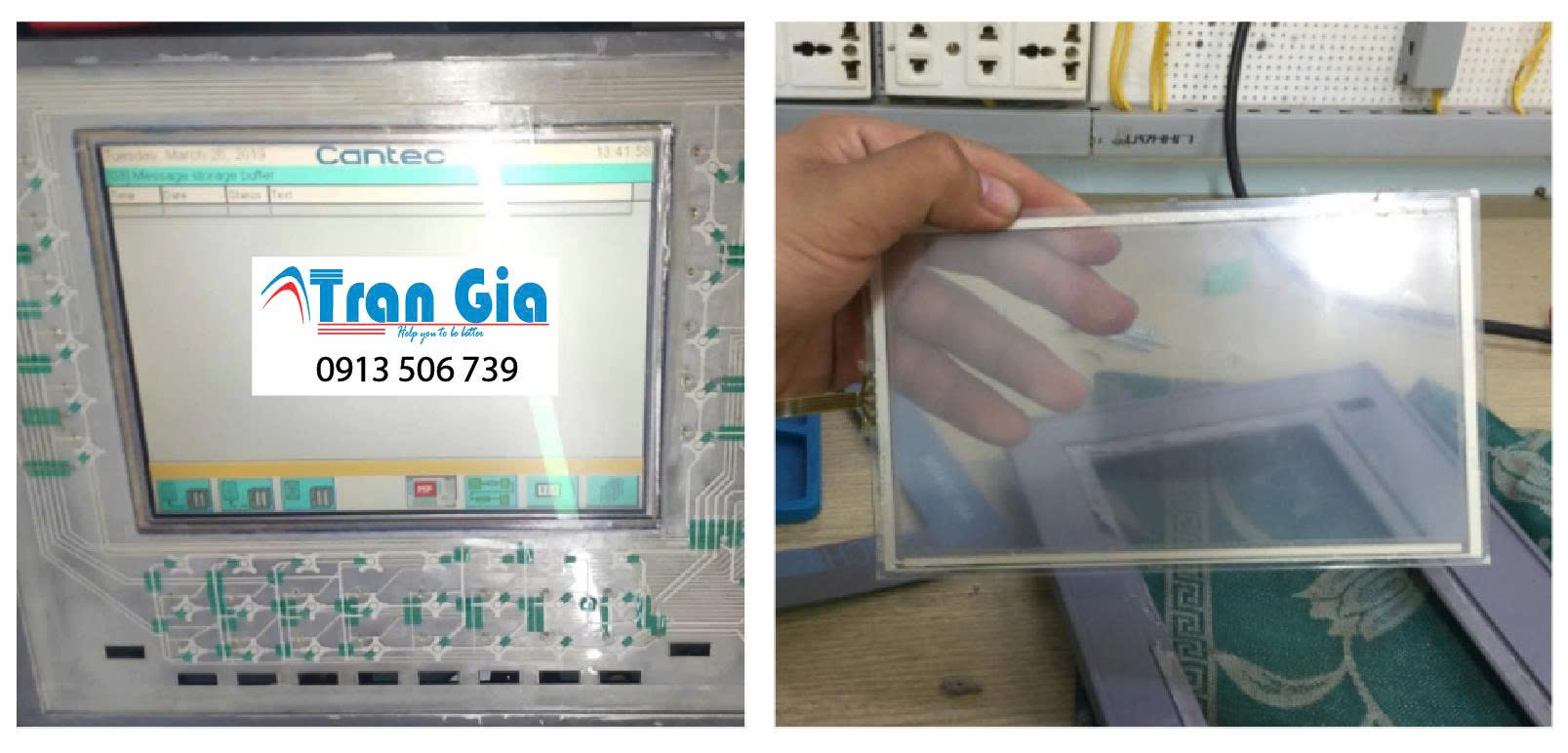

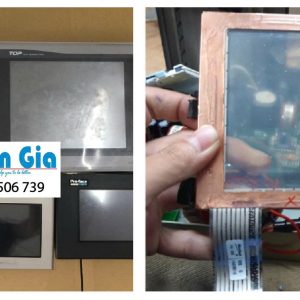

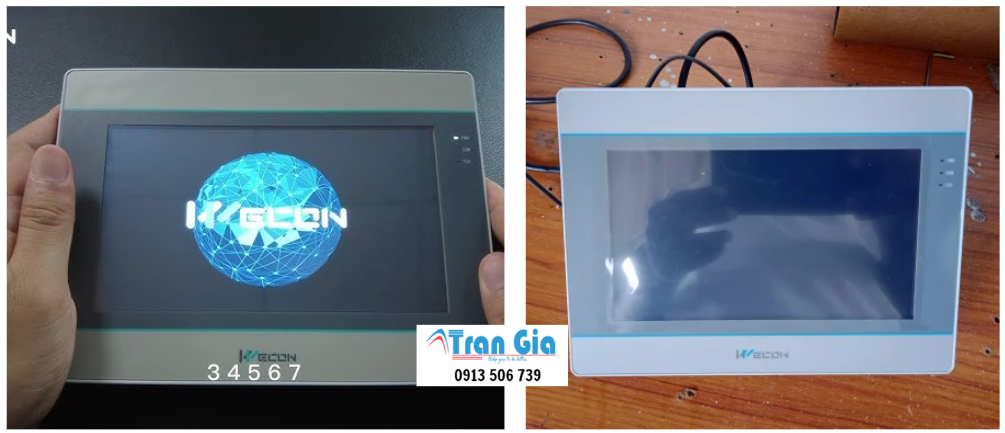

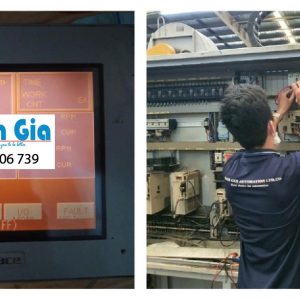

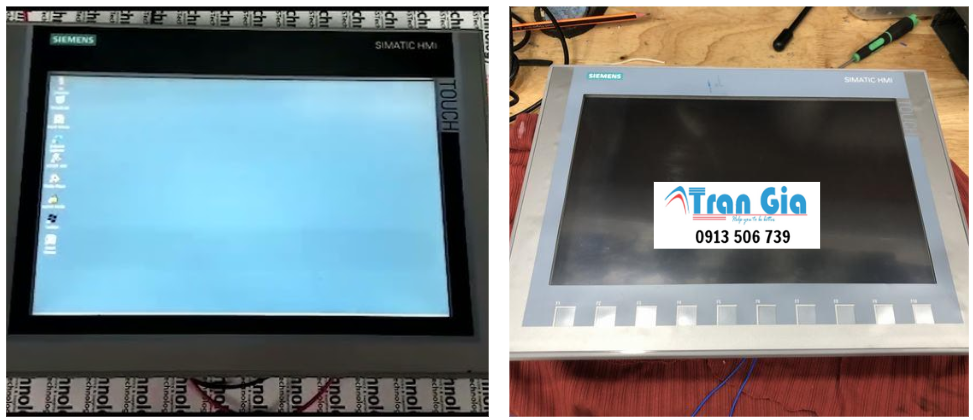

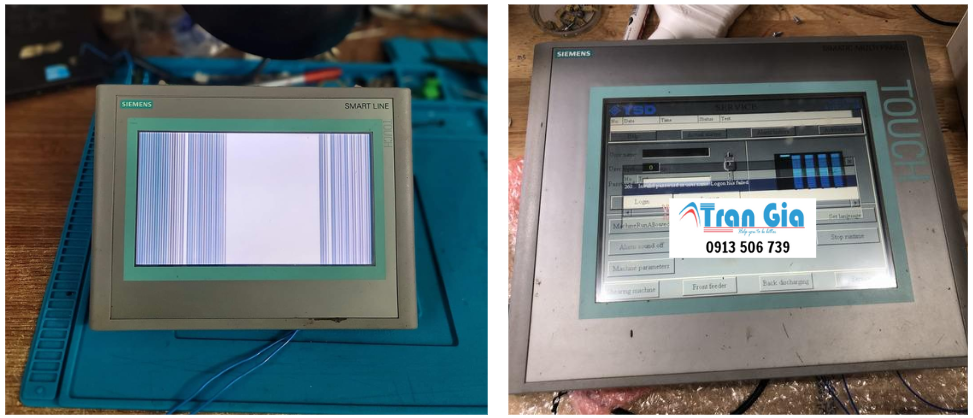

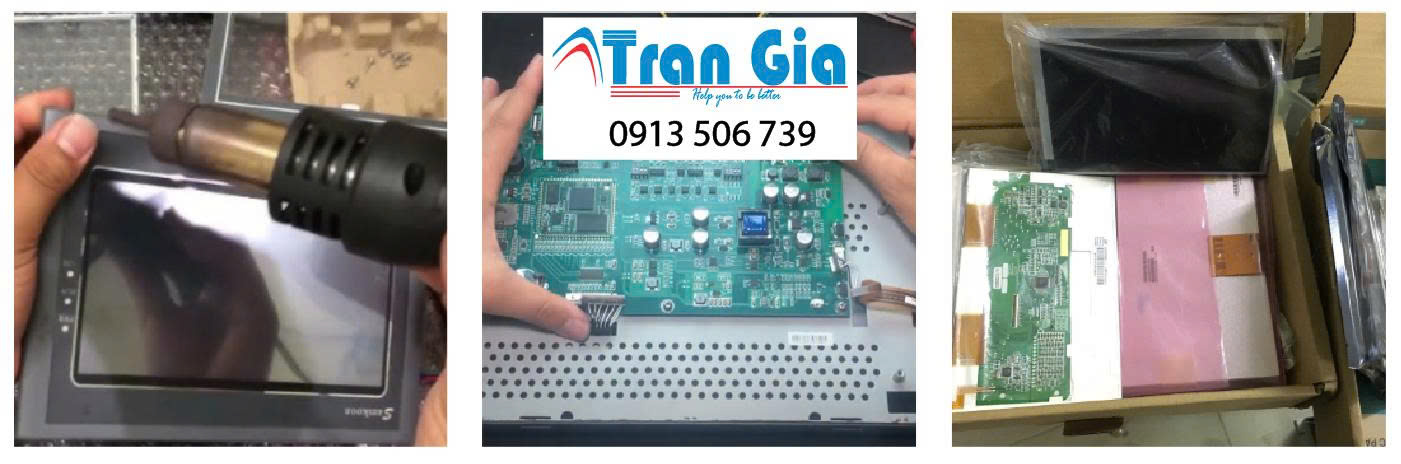

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
