Trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng

HOTLINE: 0913 506 739

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình G230H-SS4 . Trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 - 6 Tháng — Chuyên Sửa Chữa Biến Tần Uy Tín Bảo Hành Từ 3 – 6 Tháng

Trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VH4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Bảng mã lỗi màn hình G230H-SS4

Mã lỗi	Mô tả lỗi	Nguyên nhân & Hướng xử lý
NO PROJECT	Không có chương trình trong bộ nhớ	– Nạp lại chương trình bằng phần mềm V-SFT qua cáp lập trình RS232
PLC TIMEOUT	Mất giao tiếp với PLC trong thời gian thiết lập	– Kiểm tra kết nối vật lý, cấu hình COM, baudrate, parity, PLC có đang RUN không
NO RESPONSE	Không nhận phản hồi từ PLC	– Cáp RS232 sai – Sai địa chỉ hoặc giao thức truyền – PLC bị tắt hoặc không khởi động
BATTERY LOW	Cảnh báo pin CMOS yếu/hết (pin nuôi bộ nhớ RTC)	– Thay pin CR2032 3V trên bo mạch chính
SYSTEM ERROR 001	Lỗi hệ thống khởi động	– Format bộ nhớ → nạp lại chương trình – Nếu vẫn lỗi, kiểm tra phần cứng
SYSTEM ERROR 002	Lỗi EEPROM, bộ nhớ trong bị lỗi	– Format lại bộ nhớ trong System Menu – Nếu không hết → phần cứng lỗi
TOUCH PANEL ERROR	Lỗi cảm ứng (không chạm được hoặc loạn vị trí)	– Hiệu chỉnh cảm ứng (Touch Calibration) – Nếu không được → thay cảm ứng
FILE SYSTEM ERROR	Lỗi hệ thống file do ghi/đọc sai, mất nguồn đột ngột khi đang xử lý	– Format bộ nhớ → nạp lại chương trình
FIRMWARE ERROR	Firmware không tương thích hoặc bị lỗi	– Cập nhật lại firmware đúng model UG230H-SS4
MEMORY CARD ERROR	Lỗi thẻ nhớ ngoài (nếu có dùng CompactFlash)	– Kiểm tra/thay thẻ nhớ – Định dạng lại (FAT16)
COMMUNICATION ERROR	Lỗi giao tiếp với thiết bị ngoài như máy in, máy quét, biến tần,…	– Kiểm tra đúng cổng, dây, địa chỉ thiết bị ngoại vi

🔧 HƯỚNG XỬ LÝ NHANH CÁC LỖI PHỔ BIẾN

✅ 1. Lỗi NO PROJECT

Nguyên nhân: chưa có chương trình trong HMI hoặc bộ nhớ bị xóa
Giải pháp:
1. Kết nối HMI với máy tính bằng cáp RS232 (Mini DIN 8P)
2. Mở phần mềm V-SFT v5 hoặc v6
3. Vào Transfer → Send Project → nạp file .VTP

✅ 2. Lỗi SYSTEM ERROR 001 / 002 / FILE SYSTEM ERROR

Cách xử lý:
1. Tắt nguồn HMI
2. Nhấn giữ góc trái dưới cùng của màn hình cảm ứng
3. Bật nguồn lại → vào System Menu
4. Chọn Initialize → Memory Init → All → Yes
5. Nạp lại chương trình từ máy tính

✅ 3. Lỗi TOUCH PANEL ERROR

Hiệu chỉnh cảm ứng:
- Vào System Menu → Touch Panel Calibration
Nếu không thao tác được hoặc sai lệch nhiều → thay tấm cảm ứng

✅ 4. Lỗi Giao tiếp PLC (PLC TIMEOUT / NO RESPONSE)

Kiểm tra kỹ:

Đúng cáp và chuẩn RS232/RS485
Đúng protocol PLC (Mitsubishi, Omron, Siemens, Delta…)
Đúng baudrate / parity / stop bit
PLC có đang ở chế độ RUN không?

✅ 5. Lỗi BATTERY LOW

Mở nắp sau màn hình → thay pin CR2032 3V
Sau khi thay nên vào lại giờ hệ thống trong HMI nếu cần

✅ 6. SAO LƯU CHƯƠNG TRÌNH TỪ HMI VỀ MÁY TÍNH (BACKUP PROJECT)

⚠️ Chỉ thực hiện được nếu chương trình không bị khóa (password protected).

🛠 Các bước:

Kết nối HMI với máy tính qua cáp RS232 hoặc USB-RS232
Mở phần mềm V-SFT v5/v6
Vào menu Transfer → Receive Project
Chọn COM port → nhấn “Receive”
Lưu file nhận về dạng .VTP (có thể chỉnh sửa trên V-SFT)

✅ 7. CẬP NHẬT FIRMWARE MÀN HÌNH UG230H-SS4

Khi nên cập nhật:

Lỗi FIRMWARE ERROR
HMI không tương thích với chương trình mới
Nâng cấp hệ thống cho tương thích V-SFT mới

📂 Cần chuẩn bị:

Phần mềm V-SFT
File firmware đúng cho UG230H-SS4 (đuôi .SYS)

🔧 Các bước cập nhật:

Vào V-SFT → Transfer → Send System
Chọn file .SYS tương ứng với UG230H-SS4
Chọn cổng COM và nạp firmware
Sau khi cập nhật xong → nạp lại chương trình .VTP

✅ 8. CÁC LỖI NÂNG CAO & KHÓ CHUẨN ĐOÁN

Hiện tượng	Nguyên nhân	Hướng xử lý
HMI chỉ sáng trắng / không hiển thị gì	Lỗi backlight, LCD, nguồn cấp không đủ	Kiểm tra 24VDC, kiểm tra panel, đo nguồn bo chính
HMI khởi động liên tục (loop reset)	Lỗi firmware hoặc vùng nhớ hệ thống	Format + cập nhật firmware
Cảm ứng hoạt động sai vị trí	Cần cân chỉnh lại cảm ứng (calibration)	Vào menu SYSTEM → `Touch Panel Calibration`
Giao tiếp lúc được lúc không với PLC	Nhiễu tín hiệu, cáp lỗi, baudrate quá cao	Thay cáp tốt hơn, giảm baudrate, kiểm tra tiếp địa (grounding)
Màn hình bị “đóng băng” không thao tác được	Do chương trình lỗi hoặc bộ nhớ bị đầy	Format bộ nhớ và nạp lại chương trình

✅ 9. TẢI PHẦN MỀM – FIRMWARE – TÀI LIỆU UG230H-SS4

Tên	Chức năng	Nguồn
V-SFT v5 / v6	Lập trình, gửi/nhận chương trình
Firmware .SYS UG230H-SS4	Cập nhật hệ thống HMI	Gửi theo yêu cầu (mình có thể hỗ trợ gửi bản phù hợp)
Driver USB–RS232 (FTDI)	Kết nối cáp USB–COM ổn định	FTDI VCP driver chính hãng
Datasheet UG230H-SS4	Thông số kỹ thuật + sơ đồ chân kết nối	Có thể gửi bản PDF nếu bạn cần

🔄 QUY TRÌNH XỬ LÝ NHANH TOÀN DIỆN CHO HMI UG230H-SS4

Tắt nguồn → Giữ góc trái dưới → Bật nguồn → Vào System Menu
Chọn Memory Init → All để format bộ nhớ
Nạp lại firmware nếu lỗi hệ thống
Gửi lại chương trình từ phần mềm V-SFT (Send Project)
Căn chỉnh cảm ứng nếu cần (Touch Panel Calibration)
Kiểm tra lại toàn bộ cấu hình truyền thông

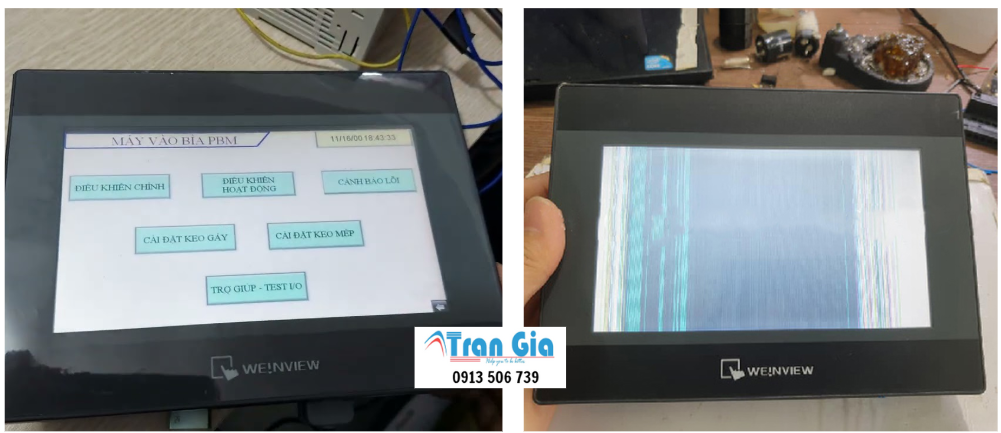

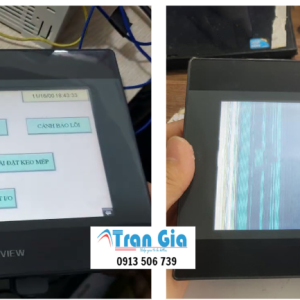

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

TRAN GIA AUTOMATION chuyên sửa màn hình G230H-SS4

Lỗi thường gặp phải ở màn hình G230H-SS4

Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Chúng tôi có thể khắc phục và sửa chữa G230H-SS4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình G230H-SS4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

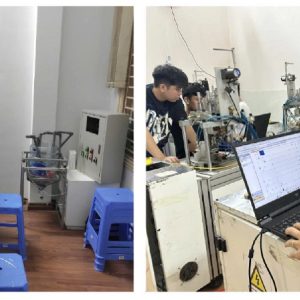

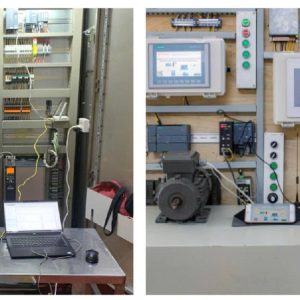

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
