Dịch Vụ của Trần Gia Sửa Màn Hình UG230H-LS4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

TRAN GIA AUTOMATION chuyên sửa màn hình UG230H-LS4

Ngoài dịch vụ Sửa các lỗi liên quan đến màn hình cảm ứng HMI các thương hiệu như Delta, omron, proface, weintek, weinview, samkoom…là ưu thế hiện tại của chúng tôi,  Chúng tôi còn cung cấp các dịch vụ kiểm tra khắc phục sửa chữa Biến Tần, PLC, Ac Servo và Crack PLC – HMI các hãng như: INVT, DELTA, SIEMENS, YASKAWA, ABB, …..TRAN GAI Automation với đội ngũ kỹ sư đã có nhiều năm kinh nghiệm chuyên Crack password, Unlock password,  bẻ khóa lấy chương trình màn hình sửa chữa màn hình công nghiệp tất các hãng: Crack password HMI Weintek,  Crack password HMI  Weinview, Crack password HMI  MCGS,  Crack password HMI  Touchwin,  Crack password HMI  Panasonic,  Crack password HMI  Teco,  Crack password HMI  Easyview,  Crack password HMI  Wecon, xinje,  Crack password HMI  Samkoon, INVT, Proface, Weintek, LS, Siemens, Tounchwin, Schneider,  Mitsubishi, Delta, Fuji, Hitech, Omron, Idec, Shihlin, Beijer…Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu-  Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:

– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …- Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng- Có thể khôi phục các phần mềm macro nếu có- Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày- Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Lỗi thường gặp phải ở màn hình UG230H-LS4

Màn hình  Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

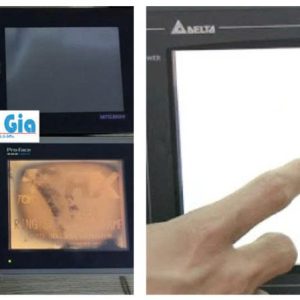

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp:  Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Bảng mã lỗi màn hình UG230H-LS4

Mã lỗi	Thông báo lỗi	Nguyên nhân & Hướng xử lý
NO PROJECT	Không có chương trình trong bộ nhớ	– Nạp lại chương trình bằng phần mềm V-SFT
PLC TIMEOUT	Không có phản hồi từ PLC trong thời gian quy định	– Kiểm tra cáp kết nối, địa chỉ PLC, baudrate, giao thức
NO RESPONSE	HMI không nhận được phản hồi từ PLC	– Sai thiết lập COM – PLC tắt nguồn hoặc không RUN – Cáp lỗi hoặc kết nối sai
BATTERY LOW	Pin nuôi bộ nhớ yếu/hết	– Thay pin CMOS CR2032 trên bo mạch chính
SYSTEM ERROR 001	Lỗi hệ thống khi khởi động	– Format lại bộ nhớ → nạp lại chương trình
SYSTEM ERROR 002	Lỗi EEPROM hoặc bộ nhớ nội bị lỗi	– Format hoặc thay bộ nhớ nếu lỗi cứng
TOUCH PANEL ERROR	Lỗi cảm ứng, lệch vị trí hoặc không hoạt động	– Calibrate lại cảm ứng – Nếu không khắc phục → thay tấm cảm ứng
FILE SYSTEM ERROR	Hệ thống file lỗi do ghi/đọc không thành công, thẻ nhớ lỗi, v.v.	– Format bộ nhớ từ System Menu → nạp lại chương trình
COMMUNICATION ERROR	Lỗi truyền thông với thiết bị ngoại vi (máy in, PLC thứ 2, v.v.)	– Kiểm tra dây nối, cổng COM, thiết bị có nguồn và cấu hình chính xác
MEMORY CARD ERROR	Lỗi đọc hoặc ghi dữ liệu vào thẻ nhớ (nếu sử dụng)	– Kiểm tra thẻ nhớ – Định dạng FAT16/FAT32 – Thay thẻ khác nếu cần
FIRMWARE ERROR	Firmware hệ thống bị lỗi hoặc không tương thích	– Cập nhật lại firmware đúng bản G230H-LS4 bằng V-SFT → Send System

🔧 CÁCH XỬ LÝ NHANH MỘT SỐ LỖI CỤ THỂ

✅ 1. SYSTEM ERROR / FILE SYSTEM ERROR

1. Tắt nguồn HMI

2. Nhấn giữ góc trái dưới cùng màn hình → bật nguồn → vào System Menu

3. Chọn Initialize → Memory Init → All → Yes

4. Nạp lại chương trình qua V-SFT (Transfer → Send Project)

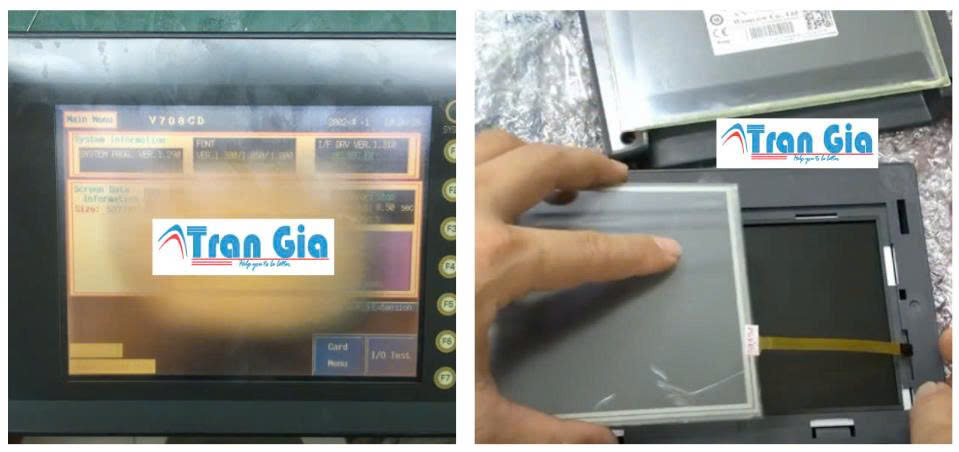

✅ 2. Lỗi cảm ứng (TOUCH PANEL ERROR)

• Vào System Menu → chọn Touch Panel Calibration

• Nếu không cải thiện: thay tấm cảm ứng (touch screen layer)

✅ 3. Lỗi giao tiếp PLC (NO RESPONSE / TIMEOUT)

• Kiểm tra:

  • Cáp truyền thông: đúng chuẩn RS232 / RS422

  • Cấu hình truyền: Baudrate, parity, stop bit

  • Đúng địa chỉ PLC, đúng cổng COM trên HMI

  • PLC đang ở chế độ RUN

✅ 4. Cập nhật firmware khi bị lỗi FIRMWARE ERROR

1. Mở V-SFT

2. Vào menu Transfer → chọn Send System

3. Chọn file firmware .SYS tương ứng với model G230H-LS4

4. Chọn COM port → Gửi firmware → HMI sẽ tự khởi động lại

🧰 CÁP KẾT NỐI & SƠ ĐỒ RS232 – G230H-LS4

DB9 Female (PC)	Mini DIN 8P (HMI)	Tín hiệu
2	3	TXD
3	2	RXD
5	5	GND

📁 TÀI LIỆU & PHẦN MỀM HỖ TRỢ G230H-LS4

Tên	Chức năng	Ghi chú
V-SFT v5 / v6	Lập trình, nạp chương trình, cập nhật firmware
Firmware .SYS	Khắc phục lỗi hệ thống	Gửi theo yêu cầu riêng
Driver USB–RS232	Dùng cho cáp chuyển đổi COM	Chip FTDI hoặc Prolific
Datasheet G230H-LS4	Tra cứu sơ đồ chân, nguồn, màn hình	Gửi file PDF nếu cần

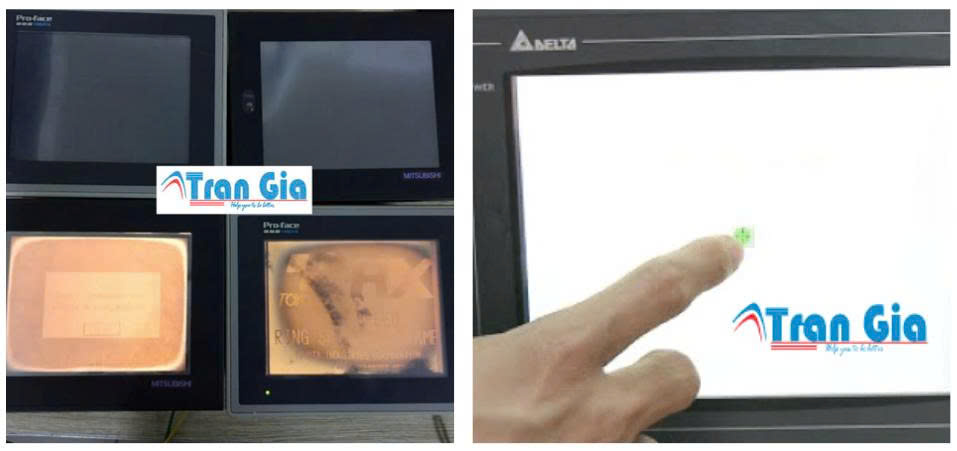

✅ 5. HIỆU CHỈNH CẢM ỨNG – TOUCH PANEL CALIBRATION

Khi nào cần thực hiện?

• Cảm ứng bị lệch, chạm không đúng điểm

• Màn hình cảm ứng phản hồi kém

Các bước:

1. Tắt nguồn HMI

2. Nhấn giữ góc dưới bên trái màn hình

3. Bật nguồn để vào System Menu

4. Chọn Touch Panel Calibration

5. Làm theo hướng dẫn: chạm 5 điểm được yêu cầu

6. Sau khi hoàn tất → nhấn OK → HMI sẽ lưu hiệu chỉnh

🔧 Nếu vẫn lỗi → khả năng cao tấm cảm ứng (touch layer) bị hỏng → cần thay thế.

✅ 6. SAO LƯU DỮ LIỆU (BACKUP PROJECT)

Nếu bạn muốn copy chương trình từ HMI về máy tính để lưu trữ hoặc sửa:

Cần:

• Máy tính có phần mềm V-SFT

• Cáp lập trình (RS232 hoặc USB–RS232)

Thao tác:

1. Mở V-SFT → Transfer → Receive Project

2. Chọn COM port đúng

3. Nhấn Receive

4. Lưu file dạng .VTP

✅ 7. CẤU HÌNH GIAO TIẾP VỚI CÁC DÒNG PLC PHỔ BIẾN

Hãng PLC	Giao thức phổ biến	Cổng dùng	Lưu ý khi cấu hình
Mitsubishi FX	FX Serial, MC Protocol	COM1 RS232	Chọn đúng “FX CPU direct” trong V-SFT
Siemens S7-200	PPI	COM2 RS485	Đúng địa chỉ station, baudrate 9600–187.5kbps
Omron CQM1H	Host Link	COM1 RS232	Chọn “Omron Host Link” + đúng unit number
Delta DVP	MODBUS RTU	COM1 / COM2	Chọn MODBUS, thiết lập ID, baudrate, parity…
Schneider	MODBUS RTU hoặc Modbus ASCII	COM2 RS485	Đặt đúng ID thiết bị + kiểm tra đấu dây RS485 A/B

✅ 8. MỘT SỐ HIỆN TƯỢNG LỖI KHÓ PHÁT HIỆN & HƯỚNG XỬ LÝ

Hiện tượng	Nguyên nhân tiềm ẩn	Cách xử lý đề xuất
Màn hình khởi động liên tục	Lỗi phần mềm, lỗi vùng nhớ, firmware lỗi	Format bộ nhớ (System Menu) → nếu cần, cập nhật lại firmware
Màn hình sáng đèn nhưng trắng xóa	Lỗi đèn nền LCD, lỗi board điều khiển	Kiểm tra nguồn, LCD, hoặc thử thay màn hình
Giao tiếp PLC lúc được lúc không	Cáp truyền lỗi, nhiễu cao, cấu hình sai	Dùng cáp tốt hơn, kiểm tra mass – tiếp địa, thử giảm baudrate
HMI bị treo không thao tác được	Lỗi cảm ứng hoặc chương trình nạp bị treo	Format lại HMI + nạp lại chương trình mới

📁 BỔ SUNG TÀI LIỆU & HƯỚNG DẪN THEO YÊU CẦU

Tài nguyên	Chức năng	Hỗ trợ gửi theo yêu cầu
✅ V-SFT v5/v6	Viết và nạp chương trình	Gửi link bản đầy đủ mới nhất
✅ Firmware G230H-LS4 (.SYS)	Khôi phục hệ thống	Gửi theo yêu cầu
✅ Driver USB–RS232 (FTDI)	Kết nối máy tính không có cổng COM	Có bản chuẩn chính hãng
✅ Sơ đồ cáp RS232 Fuji	Tự chế tạo hoặc kiểm tra cáp đang dùng	Có bản vẽ hoặc chỉ dẫn đấu dây

✅ QUY TRÌNH XỬ LÝ TOÀN DIỆN CHO HMI G230H-LS4

1. Reset toàn bộ bộ nhớ: System Menu → Memory Init → All

2. Cập nhật lại firmware (nếu lỗi hệ thống)

3. Nạp lại chương trình từ V-SFT

4. Hiệu chỉnh cảm ứng nếu bị lệch

5. Kiểm tra cấu hình giao tiếp nếu lỗi PLC

6. Backup / Restore chương trình khi cần sao lưu

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
