Trung tâm chuyên sửa màn hình UG221H-TC4 xử lí lỗi nhanh chóng TP HCM

Các lỗi màn hình thường xuyên gặp phải ở màn hình UG221H-TC4

Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Chúng tôi có thể khắc phục và sửa chữa UG221H-TC4

– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn

– Sửa màn hình HMI bị cháy board

– Sửa màn hình HMI bị nổ tụ

– Sửa màn hình HMI bị chập phím màn hình

– Sửa màn hình HMI bị đơ, không vận hành được

– Sửa chữa màn hình HMI bị đứt cáp tín hiệu

– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được

– Sửa chữa màn hình HMI bị cháy màn hình LCD

– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới

– Thay tấm cảm ứng màn hình HMI– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình

Dịch Vụ của Trần Gia Sửa Màn Hình UG221H-TC4

– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…

TRAN GIA AUTOMATION chuyên sửa màn hình UG221H-TC4

Lỗi thường gặp phải ở màn hình UG221H-TC4

Màn hình Hmi …..cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Bảng mã lỗi màn hình UG221H-TC4

Mã lỗi	Thông báo lỗi (Tiếng Anh)	Nguyên nhân – Hướng xử lý
NO PROJECT	Project not found	Màn hình chưa có chương trình hoặc bị xóa → Nạp lại project bằng phần mềm V-SFT
PLC NO RESPONSE	No response from PLC	Không giao tiếp được với PLC → Kiểm tra cáp, COM, cấu hình truyền thông
TIMEOUT ERROR	PLC Communication Timeout	Sai baudrate, station, hoặc PLC đang dừng → Kiểm tra cài đặt và trạng thái PLC
SYSTEM ERROR 001/002	Internal system error / EEPROM error	Lỗi bộ nhớ hoặc hệ điều hành → Format lại, nạp firmware
FIRMWARE ERROR	Firmware invalid or corrupted	Hỏng hệ điều hành → Dùng V-SFT để Send System firmware mới
FILE SYSTEM ERROR	File system corrupted	Bộ nhớ trong lỗi → Vào System Menu, chọn `Memory Init → All` để format toàn bộ
BATTERY LOW	Battery voltage is low	Hết pin CR2032 trên main → Thay pin, tránh mất chương trình khi mất điện
TOUCH PANEL ERROR	Touch screen malfunction	Tấm cảm ứng hỏng hoặc lệch → Calibrate cảm ứng hoặc thay cảm ứng
SCREEN CONFIG ERROR	Project incompatible with screen model	Nạp nhầm project không đúng với model UG221H-TC4 → Tạo lại đúng model trong V-SFT
MEMORY CARD ERROR	CF card not detected / unreadable	Thẻ nhớ CF lỗi, định dạng sai → Format lại FAT16, chỉ dùng thẻ ≤ 2GB
SECURITY ERROR	Password-protected project	Dự án có mật khẩu → Chỉ có thể nạp lại, không chỉnh sửa nếu không có mật khẩu
COMM ERROR COM1/COM2	Communication error on COM1/COM2	Cấu hình sai, hở cáp, thiết bị ngoại vi (barcode, cân điện tử…) không phản hồi

🔧 HƯỚNG DẪN XỬ LÝ NHANH

⚠️ SYSTEM ERROR / FILE SYSTEM ERROR

Khắc phục:

Tắt nguồn màn hình
Nhấn giữ góc trái dưới màn hình
Bật lại nguồn → vào System Menu
Chọn: Initialize → Memory Init → All

🔄 FIRMWARE ERROR

Cách xử lý:

Dùng phần mềm V-SFT
Vào Transfer → Send System
Chọn file .SYS đúng với UG221H-TC4 → Gửi qua COM1

💡 Không tắt nguồn trong lúc gửi firmware.

🔁 NO RESPONSE / TIMEOUT ERROR

Nguyên nhân phổ biến:

Cáp sai chuẩn (RS232 vs RS485)
Sai baudrate / parity / stop bit
PLC chưa RUN hoặc địa chỉ Station ID sai

🧰 CÁP LẬP TRÌNH RS232 CHUẨN CHO UG221H-TC4

DB9 (PC)	Mini DIN 8P (HMI)	Tín hiệu
Pin 2	Pin 3	TXD
Pin 3	Pin 2	RXD
Pin 5	Pin 5	GND

📊 CẤU HÌNH GIAO TIẾP PLC PHỔ BIẾN

Hãng PLC	Giao thức	Gợi ý thiết lập
Mitsubishi FX	FX CPU Direct / MC	Baudrate: 9600–38400, Station: 0, RS232 COM1
Omron CQM1	Host Link	7E1, Unit No: 0–31, COM1
Siemens S7-200	PPI	Baudrate: 187.5k, Station ID đúng, COM2 RS485
Delta DVP	MODBUS RTU	COM1/COM2, 9600bps, parity: Even, stop bit: 1

📂 TÀI NGUYÊN HỖ TRỢ (CÓ THỂ GỬI)

Tài nguyên	Công dụng
✅ V-SFT v5/v6	Lập trình và nạp chương trình cho UG221H-TC4
✅ Firmware .SYS	Phục hồi hệ điều hành nếu bị lỗi
✅ Driver USB-RS232	Dùng với cáp chuyển đổi (FTDI)
✅ Datasheet UG221H-TC4	Thông số kỹ thuật, sơ đồ chân, nguồn cấp
✅ Sơ đồ cáp RS232/RS422	Hướng dẫn đấu nối lập trình & PLC

✅ 5. SAO LƯU & PHỤC HỒI CHƯƠNG TRÌNH TRÊN HMI

🔁 A. Sao lưu (Receive project từ HMI)

Giúp bạn lưu chương trình đang chạy trong HMI về máy tính để phục hồi sau này hoặc chuyển sang HMI khác.

Các bước:

Mở phần mềm V-SFT v5 hoặc v6
Vào menu: Transfer → Receive Project
Chọn đúng cổng COM (ví dụ COM3 nếu dùng USB–RS232)
Nhấn Receive để lưu chương trình về dạng file .vtp

⚠️ Nếu project có mật khẩu, bạn vẫn có thể nạp lại, nhưng không chỉnh sửa được nếu không có pass.

⬆️ B. Nạp lại chương trình (Send Project)

Dùng để gửi file .vtp từ máy tính vào màn hình UG221H-TC4

Thao tác:

Mở V-SFT → Transfer → Send Project
Chọn file .vtp đúng model UG221H-TC4
Chọn COM port phù hợp → Nhấn Send

✅ 6. NÂNG CẤP HOẶC KHẮC PHỤC FIRMWARE LỖI

Khi nào cần làm?

Gặp lỗi “FIRMWARE ERROR”
Màn hình treo logo FUJI
Không thể khởi động hoặc bị trắng màn hình

Cách làm:

Mở V-SFT
Vào Transfer → Send System
Chọn đúng firmware .SYS dành cho UG221H-TC4
Chọn cổng COM → Nhấn Send

⛔ Không rút cáp hay tắt nguồn trong khi đang nạp firmware.

✅ 7. CÁCH FORMAT HOÀN TOÀN (RESET FACTORY)

Dùng khi gặp lỗi nặng: system error, treo máy, lỗi bộ nhớ…

Cách vào System Menu:

Tắt nguồn màn hình
Nhấn giữ góc dưới bên trái của màn hình cảm ứng
Bật nguồn → sẽ vào System Menu
Chọn: Initialize → Memory Init → All

✅ 8. GỢI Ý XỬ LÝ CÁC LỖI THỰC TẾ THƯỜNG GẶP

Triệu chứng	Nguyên nhân phổ biến	Khắc phục
Màn hình trắng xóa	Cáp LCD lỏng, LCD hư hoặc lỗi bo	Kiểm tra cáp LCD, thử thay panel
Màn hình chỉ hiện logo rồi treo	Lỗi firmware hoặc chương trình	Format + nạp lại firmware + chương trình
Không điều khiển cảm ứng	Lỗi touch panel	Calibrate lại, nếu không được → thay tấm cảm ứng
Không kết nối với PLC	Sai cáp, cấu hình COM, hoặc PLC không chạy	Kiểm tra toàn bộ truyền thông
Tự mất chương trình sau khi tắt	Pin CR2032 yếu/hết → không lưu RAM	Thay pin CR2032

✅ 9. GỢI Ý CẤU HÌNH GIAO TIẾP PLC CHUẨN (Trong V-SFT)

Hãng PLC	Giao thức	Gợi ý thông số COM
Mitsubishi FX	FX CPU Direct	Baudrate 9600, Station 0, COM1 (RS232), 8N1
Omron CQM1	Host Link	7E1, COM1, đúng Unit No (0–31)
Siemens S7-200	PPI	COM2 RS422, Baudrate 187.5K, đúng Station ID
Delta DVP	MODBUS RTU	COM1/COM2, baudrate 9600–19200, parity Even, slave đúng

✅ 10. CÁP LẬP TRÌNH CHUẨN – RS232 CHO UG221H-TC4

Cáp từ DB9 PC → Mini DIN 8P (HMI)

DB9 Female (PC)	Mini-DIN 8P (HMI)	Tín hiệu
Pin 2	Pin 3	TXD
Pin 3	Pin 2	RXD
Pin 5	Pin 5	GND

✅ Dùng với USB–RS232 chip FTDI để lập trình qua laptop không có cổng COM.

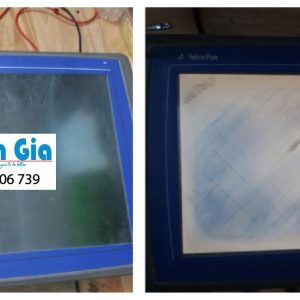

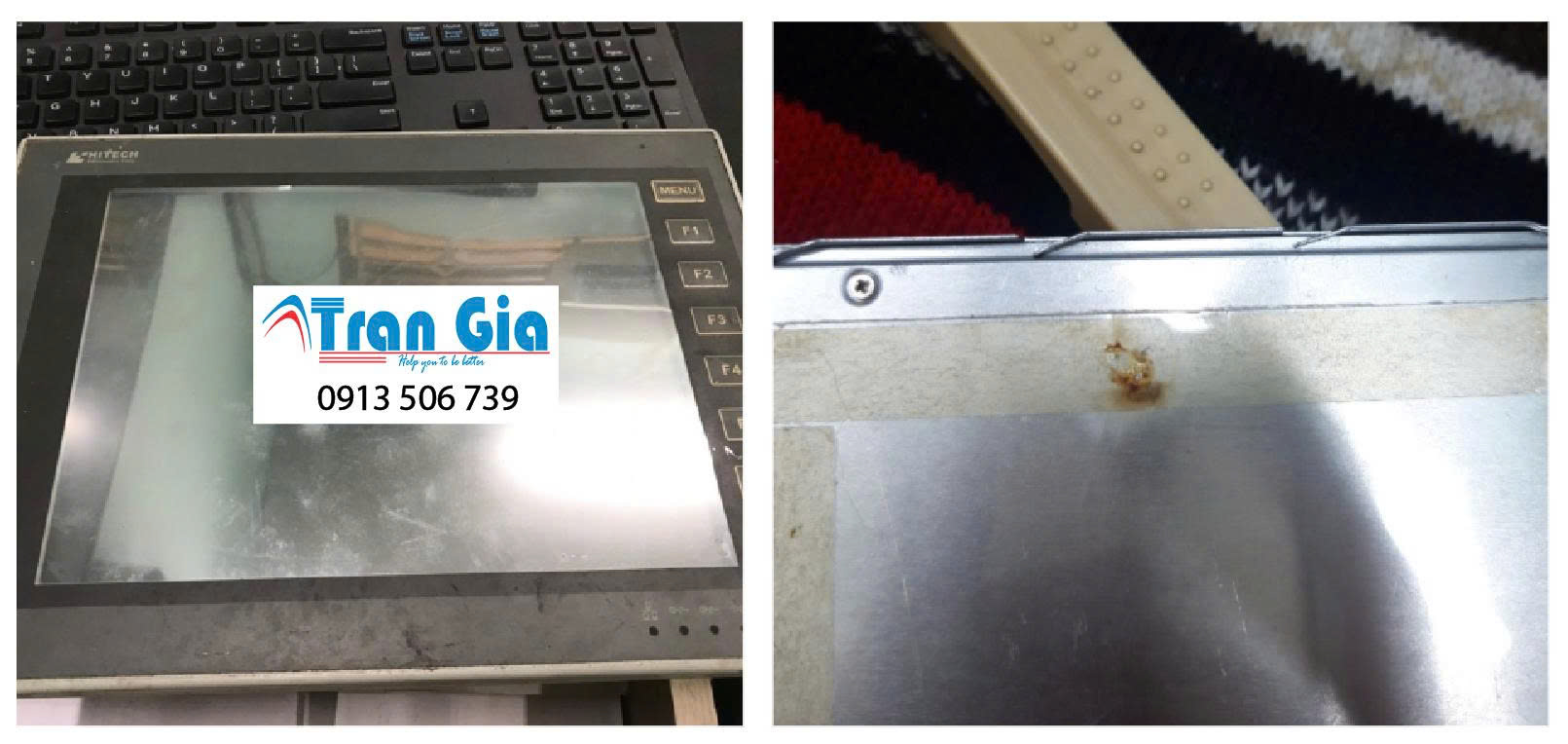

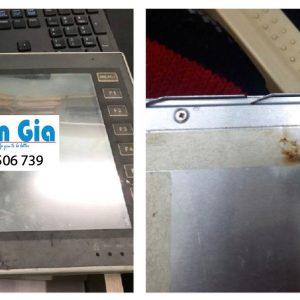

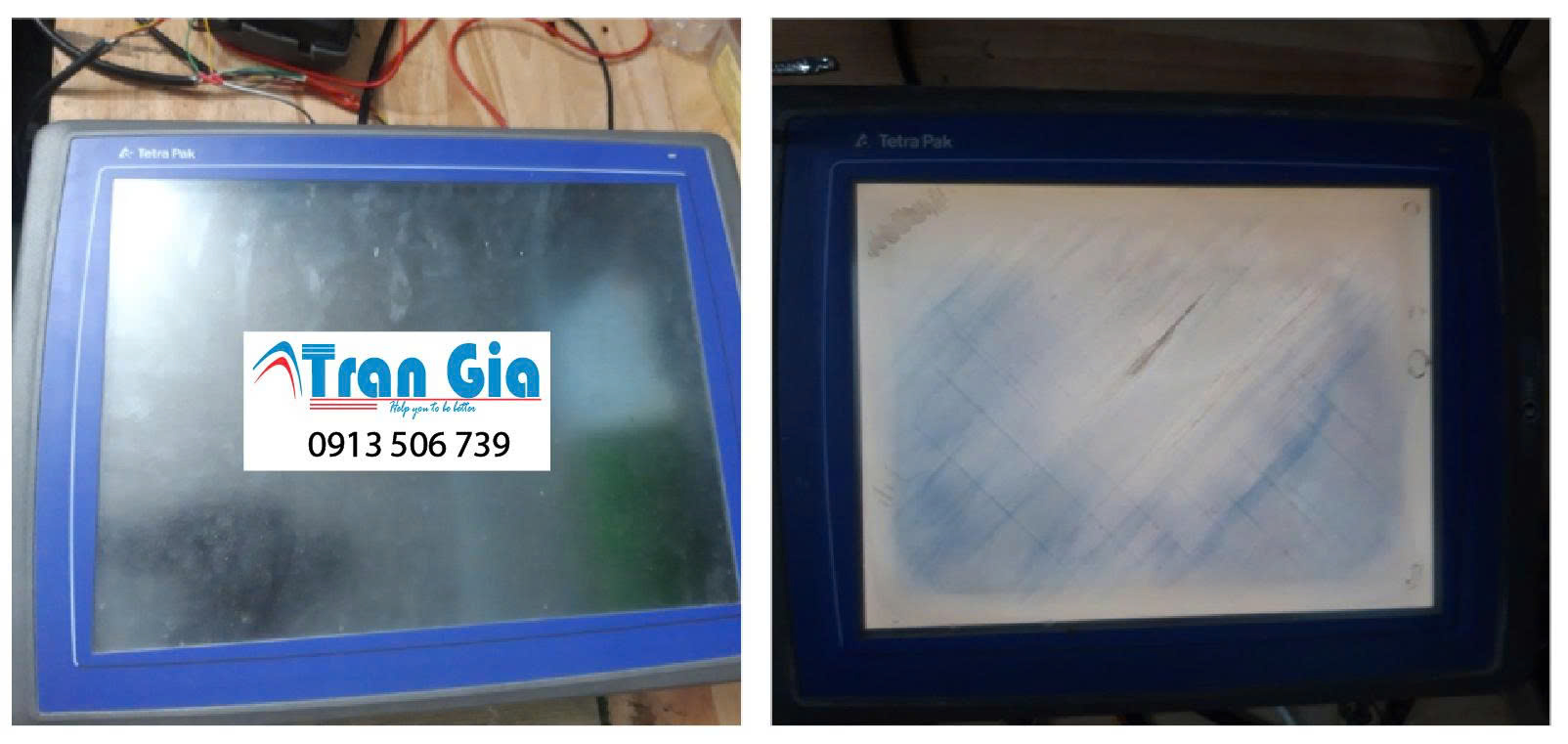

Hình ảnh một số màn hình đang trong quá trình sửa chữa tại Trần Gia Automation

Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
