TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4 giá rẻ với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
TRAN GIA AUTOMATION chuyên sửa chữa màn hình HMI
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
– Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Các bước chung để xử lý mã lỗi màn hình HMI
- Xác định mã lỗi: Kiểm tra mã lỗi hiển thị trên màn hình điều khiển của biến tần.
- Tham khảo tài liệu hướng dẫn: Sử dụng tài liệu kỹ thuật của nhà sản xuất để hiểu rõ hơn về mã lỗi và cách khắc phục.
- Kiểm tra nguồn điện: Đảm bảo nguồn điện đầu vào ổn định và đúng yêu cầu kỹ thuật.
- Kiểm tra linh kiện và kết nối: Kiểm tra các linh kiện điện tử, mạch điện và các kết nối dây dẫn của biến tần và động cơ.
- Khôi phục lại cài đặt ban đầu: Nếu không thể khắc phục, thử khôi phục các cài đặt của biến tần về mặc định để loại trừ lỗi phần mềm.
- Gọi kỹ thuật viên chuyên nghiệp: Nếu vẫn không thể giải quyết được vấn đề, liên hệ với kỹ thuật viên có kinh nghiệm để kiểm tra và sửa chữa.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không có chương trình trong bộ nhớ (No project) | Màn hình chưa nạp PRG hoặc bị mất dữ liệu → Kết nối với phần mềm UG00S-CW để nạp lại PRG |
| 02H | Lỗi hệ điều hành (System OS error) | Lỗi Flash hoặc bộ nhớ → Thực hiện Format từ System Menu → nạp lại hệ điều hành và chương trình |
| 03H | PRG không tương thích với model hiện tại | PRG được export sai model → Export lại đúng model UG221H-LE4, LR4, hoặc SR4 |
| 04H | Không kết nối được với PLC | Sai cấu hình COM, sai tốc độ Baudrate, sai loại PLC → Kiểm tra và cấu hình lại |
| 05H | PLC bị mất kết nối khi đang hoạt động | PLC tắt nguồn, lỗi cáp, lỗi truyền thông – Kiểm tra PLC và dây COM |
| 06H | Lỗi ghi dữ liệu xuống PLC | Sai vùng nhớ hoặc PLC đang ở chế độ chỉ đọc – Kiểm tra lại địa chỉ vùng ghi và chế độ PLC |
| 07H | Lỗi dữ liệu từ PLC (Format Error) | Dữ liệu nhận sai kiểu hoặc sai địa chỉ → Kiểm tra lại tag và kiểu dữ liệu trong phần mềm |
| 08H | Lỗi macro | Lệnh sai cú pháp, biến chưa khai báo → Kiểm tra và sửa macro trong UG00S-CW |
| 09H | CRC Error – lỗi truyền dữ liệu PRG | File bị lỗi khi export hoặc truyền không ổn định → Export và nạp lại PRG |
| 0AH | Lỗi ghi dữ liệu lịch sử, log, recipe | Bộ nhớ đầy hoặc lỗi hệ thống → Vào System menu để clear log hoặc format toàn bộ |
CÁC LỖI KHÁC & CẢNH BÁO PHỔ BIẾN
| Mã lỗi | Hiện tượng | Xử lý |
|---|---|---|
| 0BH | Không hiển thị đúng font tiếng Việt / tiếng Nhật | Export PRG thiếu font → Chọn “Include All Fonts” khi export lại PRG |
| 0CH | Watchdog error – màn hình bị treo | Macro chạy vòng lặp hoặc lỗi logic → Kiểm tra lại toàn bộ macro và timer |
| 0DH | Không nhận biến sử dụng | Thiếu biến trong tag list – Kiểm tra và định nghĩa lại biến |
| 0EH | Không nhận USB hoặc CF card (nếu có cổng) | Dùng USB sai định dạng → Chỉ dùng USB FAT/FAT32, ≤ 8GB |
| 0FH | Chưa có màn hình khởi động | Vào phần mềm UG00S-CW → Gán Initial Screen lại |
| 10H | Cảm ứng bị lệch hoặc không bấm được (LE4/LR4) | Calibrate lại cảm ứng trong System Menu hoặc thay panel cảm ứng nếu bị liệt |
| 11H | Không lưu được dữ liệu thời gian thực (EEPROM error) | Lỗi EEPROM – Có thể cần thay chip nhớ hoặc bo mạch chính |
THAO TÁC TỪ SYSTEM MENU
| Tác vụ | Hướng dẫn |
|---|---|
| Vào System Menu | Tắt nguồn → Nhấn giữ góc trái phía trên màn hình → Cấp nguồn → giữ 5–10 giây |
| Format bộ nhớ | Chọn Memory → Format All |
| Cài lại chương trình | Kết nối với phần mềm UG00S-CW → Chọn đúng model → Nạp lại PRG |
| Hiệu chỉnh cảm ứng | System Menu → Touch Panel Calibration |
CỔNG GIAO TIẾP PHỔ BIẾN TRÊN UG221H
| Chuẩn COM | Chân (DB9) / Ghi chú |
|---|---|
| RS232 | Pin 2 (RX), 3 (TX), 5 (GND) – dùng cáp chéo nếu cần |
| RS485 | Pin 1 (A), 2 (B), 5 (GND) – kiểm tra đúng A/B và gắn trở cuối |
LƯU Ý MODEL
| Model | Đặc điểm chính |
|---|---|
| UG221H-LE4 | Loại màn cảm ứng, giao tiếp RS232/RS485 |
| UG221H-LR4 | Giống LE4 nhưng khác chuẩn cấp nguồn |
| UG221H-SR4 | Loại không cảm ứng, chỉ dùng phím cứng |
HIỆN TƯỢNG KHÔNG CÓ MÃ LỖI NHƯNG CẦN XỬ LÝ TRÊN UG221H
| Hiện tượng | Nguyên nhân & Cách xử lý |
|---|---|
| Màn hình sáng nền trắng (không hiển thị gì) | Chưa có PRG, mất chương trình, lỗi flash – vào System Menu để Format → nạp lại chương trình |
| Cảm ứng lệch vị trí hoặc không nhận | Calibrate cảm ứng trong System Menu, nếu không được → thay panel cảm ứng |
| Không kết nối được với PC (lúc nạp chương trình) | Sai cổng COM, thiếu driver USB-RS232 – kiểm tra COM port, dùng cáp FTDI chính hãng |
| Không giao tiếp với PLC qua RS232/RS485 | Cáp sai chân, tốc độ baud sai, sai địa chỉ thiết bị – kiểm tra sơ đồ kết nối và cấu hình |
| Nhấn cảm ứng bị đơ, phải nhấn mạnh | Màn hình đã cũ, lớp cảm ứng hỏng – thay cảm ứng mới |
| Không lưu được thời gian thực / giá trị recipe | Lỗi pin hoặc EEPROM – thay pin CR2032 / kiểm tra EEPROM |
| Không thể ghi file log/recipe | Bộ nhớ đầy – vào System Menu → Clear Data / Format |
KIỂM TRA & SỬA CHỮA PHẦN CỨNG CƠ BẢN
| Bộ phận | Dấu hiệu lỗi | Cách xử lý |
|---|---|---|
| Tấm cảm ứng | Không cảm ứng, bấm không được hoặc sai vị trí | Thay panel cảm ứng (loại analog resistive 4 dây, dùng keo dẫn) |
| Bo mạch chính | Mất nguồn, sáng đèn nền nhưng không hoạt động | Kiểm tra nguồn vào, tụ nguồn, IC nguồn (5V, 3.3V), nạp lại firmware nếu cần |
| EEPROM / RTC | Không lưu thời gian, công thức sau khi tắt nguồn | Thay EEPROM hoặc pin RTC (thường là CR2032 hoặc CR2025 dán trên bo) |
| COM Port | Không giao tiếp được dù cấu hình đúng | Kiểm tra IC MAX232, SP3232, trở kéo lên, hoặc test bằng cáp khác |
DỤNG CỤ & PHẦN MỀM CẦN THIẾT ĐỂ BẢO TRÌ
| Tên công cụ | Chức năng |
|---|---|
| UG00S-CW / UG00A-CW | Phần mềm lập trình cho dòng UG200H series |
| Cáp USB to RS232 (FTDI) | Dùng để upload/download chương trình |
| Driver USB-RS232 FTDI | Cài đặt trên máy tính để nhận cáp chính xác |
| Nguồn DC 24V/12V | Nguồn cấp thử cho màn hình (kiểm tra ngoài) |
| Đồng hồ đo, khò, hàn | Dùng để kiểm tra tụ, điện áp IC nguồn và thay panel cảm ứng |
LƯU Ý THAY THẾ MÀN HÌNH UG221H (NẾU CẦN)
| Model hiện tại | Model thay thế tương đương | Ghi chú khi thay |
|---|---|---|
| UG221H-LE4 | UG221H-LE4A (nếu còn hàng) | Có thể giữ nguyên chương trình PRG nếu cùng model |
| UG221H-LR4 | UG221H-LR4A hoặc HMI khác (Weintek) | Cần viết lại chương trình nếu thay bằng HMI khác dòng |
| UG221H-SR4 | HMI loại có nút cứng hoặc cảm ứng | Nên cân nhắc thay bằng loại cảm ứng nếu dễ sử dụng hơn |
Lỗi thường gặp phải ở màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4
cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Chúng tôi có thể khắc phục và sửa chữa các lỗi ở màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4
– Sửa màn hình HMI bị lỗi board CPU, lỗi board nguồn
– Sửa màn hình HMI bị cháy board
– Sửa màn hình HMI bị nổ tụ
– Sửa màn hình HMI bị chập phím màn hình
– Sửa màn hình HMI bị đơ, không vận hành được
– Sửa chữa màn hình HMI bị đứt cáp tín hiệu
– Sửa chữa màn hình HMI bị lỗi cảm ứng, cảm ứng mất nhạy, không điều khiển được
– Sửa chữa màn hình HMI bị cháy màn hình LCD
– Sửa chữa màn hình HMI bị nứt màn hình, bể màn hình cảm ứng, cần thay tấm cảm ứng HMI mới
– Thay tấm cảm ứng màn hình HMI
– Sửa chữa màn hình HMI bị mất dữ liệu, cần backup lại chương trình
Dịch Vụ của Trần Gia Sửa Màn Hình HMI
– Chuyên Nhận sửa chữa màn hình HMI khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa màn hình HMI bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị của màn hình HMI, …
– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại màn hình HMI và sửa chữa màn hình HMI ABB, sửa màn hình HMI Emerson, Hyundai, Shihlin, INVT,…
Quy trình dịch vụ màn hình HMI uy tín TP Hồ Chí Minh
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia chuyên dịch vụ sửa màn hình HMI uy tín TP Hồ Chí Minh
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

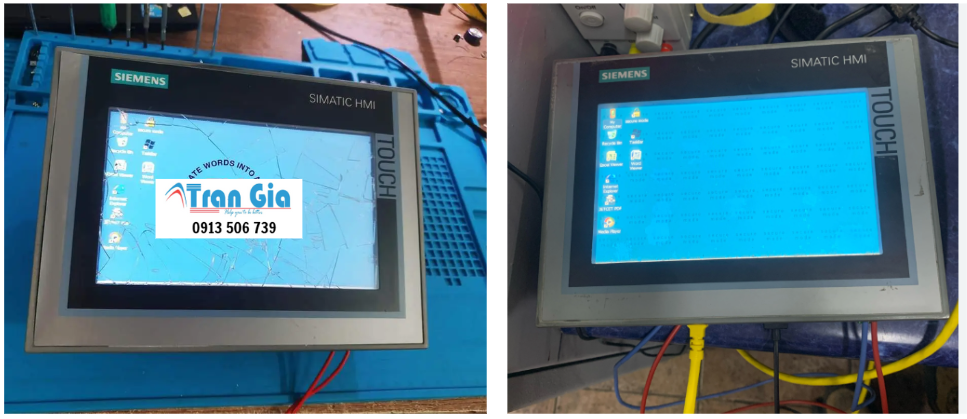

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình hmi toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa biến màn hình hmi tín TP Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
