TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Trung tâm chuyên sửa màn hình HMI Proface màn hình bị nhòe không thấy rõ uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Chuyên Sửa các lỗi thường gặp ở màn hình HMI Proface:

– Sửa màn hình hmi Proface bị lỗi board nguồn, bị nổ board nguồn

-Sửa chữa màn hình hmi Proface bị lỗi board CPU

– Sửa màn hình hmi Proface bị mất nguồn

– Sửa chữa màn hình hmi Proface bị nổ tụ

– Sửa màn hình hmi Proface bị hư tấm cảm ứng

– Sửa chữa màn hình hmi Proface bị cháy tấm LCD

– Chuyển đổi chương trình hmi Proface, chuyển đổi chương trình từ màn hình cũ sang màn hình mới

– Thay tấm cảm ứng hmi Proface các kích thước gồm: thay tấm cảm ứng HMI NS5 – 5.7 inch,

Thay thế tấm cảm ứng và phần hiển thị LCD màn hình Proface các mã với đầy đủ kích thước

Sửa màn hình HMI Proface Lỗi màn hình HMI không lên gì, mất nguồn

Sửa màn hình HMI Proface lỗi  Đèn nguồn sáng nhưng không lên gì

Sửa màn hình HMI Proface không nhấn được nút trên màn hình

Sửa màn hình HMI Proface bị nứt vỡ

Sửa màn hình HMI Proface  bị chấm đen, xọc kẻ

Sửa màn hình HMI Proface  hiển thị mờ không nhìn rõ

S ửa màn hình HMI Proface Không kết nối plc được, không điều khiển được

Sửa màn hình HMI Proface Hỏng cảm ứng do đứt cáp hoặc lỗi mặt cảm ứng

Sửa màn hình HMI Proface chập chờn lúc được lúc không, chạy sai giá trị đặt.

Ngoài ra công ty chúng tôi còn cung cấp các loại mặt cảm ứng của tất cả các hãng phục vụ cho việc thay thế nếu khách hàng có nhu cầu tự thay thế được khi hỏng cảm ứng

Những hư hỏng thường gặp trên màn hình Proface

• Hư bo nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới  vì phương án này chắc chắn giá sẽ rẻ hơn.

•  Hư bo CPU

Bo CPU  là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,…  nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này trên Proface các dòng GP2000 trở về trước đơn giản hơn nhiều so với  các thế hệ GP3000, GP4000 sau này. Bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn,  khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng, và các KIT test của hãng… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.



• Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi,  do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc  chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài  dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản,  Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.

Còn các mã hàng GP37W2, GP2301, GP2300, GP2400, GP2500, GP2501, GP2600, GP2601 sử dụng cảm ứng dạng ma trận nên không cần Calib lại.

• Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI  là bộ phận thường xuyên xảy ra hư hỏng.  Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ,  phồng rộp, sọc ngang màn hình, sọc dọc màn hình,  màn hình không hiển thị được, màn hình bị nhòe,… Đặc biệt nhiều trên các mã hàng GP37W2, GP2301-SC11, SC41, GP2501-SC11, GP2501-SC41, GP2500-SC11, GP2500-SC41, GP2501-LG41,GP2500-LG41 … do chúng sử dụng LCD STN có nhiệt độ trên tấm Panel cao hơn dạng LED và TFT.

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu  thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất,  hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

• Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

• Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới.  các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Ngoài ra, còn một số lỗi hư hỏng khác như

• Sáng đèn vàng mà không lên màn hình: Lỗi thường gặp trên dòng GP2000 và GP3000
• Hư bo nguồn SPS: xảy ra nhiều trên các dòng ST3000, GP3000
• Hư CPU: Không Boot được vào hệ điều hành Windows CE và chỉ sáng đèn nguồn
• Hư bóng cao áp: Hư bóng đèn cap áp hoặc LED
• Hư bo cao áp: Hư không sáng màn hình

Đặc biết chúng tôi chuyên Sửa màn hình cảm ứng HMI Proface các dòng

• Sửa màn hình cảm ứng HMI Proface  12 inch: GP2600-TC11, GP2600-TC41-24V, GP2601-TC11
• Sửa màn hình cảm ứng HMI Proface  10.4 inch: GP2500-TC11, GP2500-TC41-24V , GP2500-SC41-24V, GP2500-LG41-24V,GP2501-TC11, GP2501-SC11, GP2501-LG41-24V
• Sửa màn hình cảm ứng HMI Proface  7.5 inch: GP2400-TC41-24V, GP2401-TC41-24V
• Sửa màn hình cảm ứng HMI Proface  5.7 inch: GP2300-TC41-24V, GP2300-SC41-24V, GP2300-LG41-24V, GP2301-TC41-24V, GP2301-SC41-24V, GP2301-LG41-24V
• Sửa màn hình cảm ứng HMI Proface  GP3000 Series : GP3750T, GP3650U, GP3650T, GP3560T, GP3550T, GP3600T, GP3600U, GP3500T, GP3500S, GP3500L, GP3510T, GP3450T, GP3400T, GP3400S, GP3360T, GP3300T, GP3300S, GP3300L, GP3200T, GP3200A, GP230-HG11-24V, GP230-LG11-24V , GP377-LG11-24V, GP377-LG41-24V, GP377-SC11-24V, GP377-SC41-24V, GP37W2-BG41-24V, GP477R-EG41-24VP, GP577R-SC11, GP577R-SC41-24V, GP577R-TC11, GP577R-TC41-24V

THAY TẤM CẢM ỨNG MÀN HÌNH HMI Proface: Bảo hành 3-6 tháng.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu: Miễn phí với các màn hình không đặt pass.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Bảng mã lỗi màn hình HMI Proface

Mã lỗi	Mô tả lỗi	Nguyên nhân phổ biến	Cách khắc phục
[01F0]	Flash ROM error	Lỗi bộ nhớ flash trong HMI	Khởi động lại HMI; nếu không hết, cần thay mainboard hoặc cập nhật firmware
[00D0]	Communication Error	Mất kết nối giữa HMI và PLC	Kiểm tra cáp, cổng COM/USB, thiết lập truyền thông đúng chưa
[0105]	Backup SRAM Error	Lỗi bộ nhớ lưu trữ dự phòng	Kiểm tra pin nuôi; thay nếu hết pin
[01C0]	Touch Panel Error	Lỗi màn hình cảm ứng không phản hồi	Kiểm tra cáp kết nối màn hình; thử hiệu chuẩn lại
[01E0]	Boot Error	Lỗi khi khởi động hệ điều hành	Cập nhật lại chương trình (firmware); nếu không được, có thể cần sửa phần cứng
[00F0]	Application file not found	Thiếu hoặc lỗi tệp ứng dụng (.PRW, .BIN)	Tải lại chương trình qua Proface Transfer Tool
[00D1]	PLC Response Error	PLC không phản hồi tín hiệu từ HMI	Kiểm tra cấu hình địa chỉ, cổng truyền thông, trạng thái PLC
[0110]	Memory Overflow	Quá tải bộ nhớ	Giảm số lượng đối tượng/ảnh động, nâng cấp dòng HMI nếu cần thiết
[0120]	Screen Data Corrupt	Dữ liệu giao diện màn hình bị lỗi	Tải lại chương trình giao diện từ máy tính
[01A0]	Communication Cable Error	Dây cáp tín hiệu bị lỗi hoặc không đúng chuẩn	Thay cáp kết nối; kiểm tra chân cắm, chuẩn truyền thông
[0140]	License Key Error	Thiếu hoặc lỗi key bản quyền khi sử dụng phần mềm đặc biệt	Kiểm tra key bản quyền; liên hệ hãng nếu cần



Mã lỗi	Mô tả lỗi	Nguyên nhân phổ biến	Cách khắc phục
[01C0]	Touch Panel Error	Màn hình cảm ứng không phản hồi hoặc bị lệch	Vệ sinh bề mặt; hiệu chuẩn lại; nếu không được, thay panel cảm ứng
[0200]	Low Battery Warning	Cảnh báo pin nuôi SRAM yếu hoặc hết	Thay pin CMOS/nội bộ trên bo mạch
[0300]	CF Card Error / USB Memory Error	Lỗi thẻ nhớ CF hoặc USB	Thử tháo ra cắm lại, định dạng lại, thay thẻ nhớ khác
[0400]	Program Corruption	Dữ liệu chương trình bị hỏng hoặc không tương thích	Tải lại chương trình từ GP-Pro EX hoặc bộ lưu khác
[0500]	Configuration Error	Lỗi cấu hình hệ thống (ví dụ: cấu hình truyền thông sai)	Kiểm tra và cấu hình lại đúng driver và địa chỉ truyền thông
[0600]	System Version Mismatch	Phiên bản firmware không tương thích với chương trình tải vào	Cập nhật firmware hoặc điều chỉnh lại phiên bản phần mềm phù hợp
[0700]	License Error	Không tìm thấy hoặc lỗi với file license	Tải lại license hợp lệ, hoặc liên hệ hãng nếu license bị mất
[0800]	Overheat Error	Màn hình bị quá nhiệt	Kiểm tra hệ thống thông gió, làm mát; tránh để nơi quá nóng
[0900]	Hardware Fault	Lỗi phần cứng chung không xác định	Kiểm tra nguồn, mainboard; nếu không khắc phục được thì cần sửa/hãng hỗ trợ

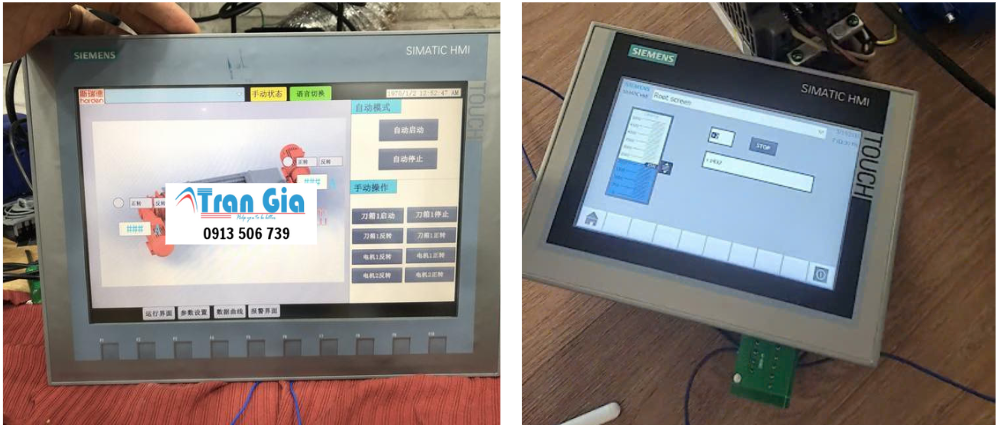

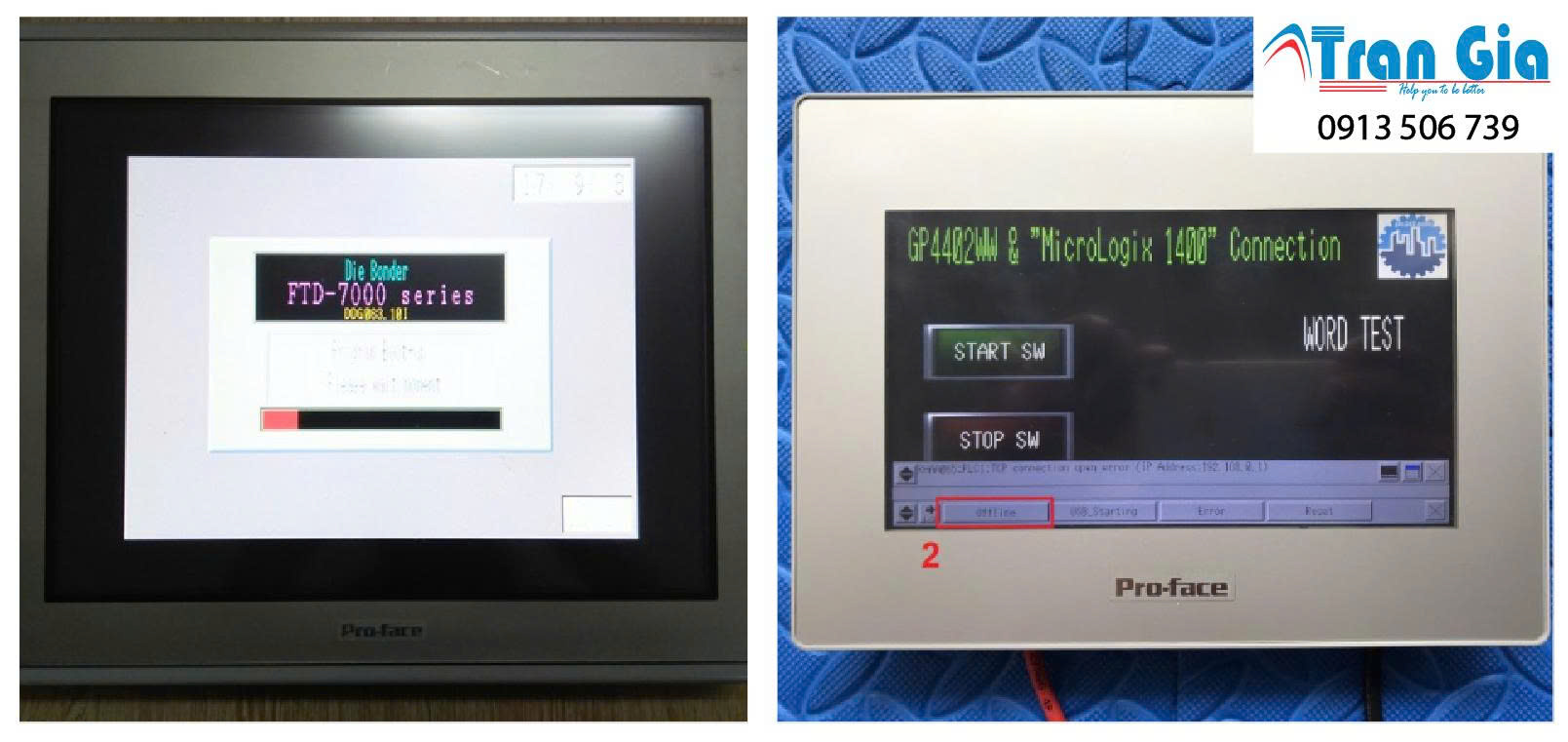

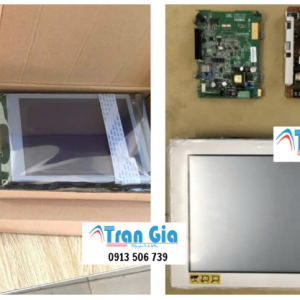

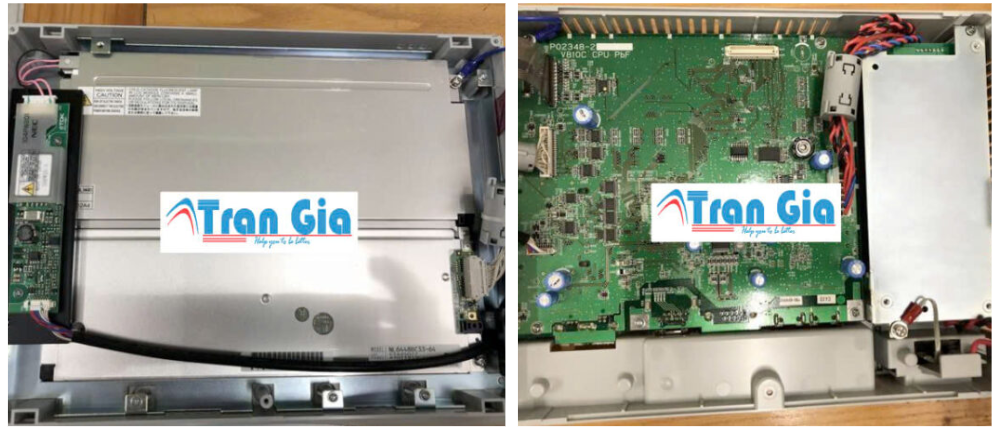

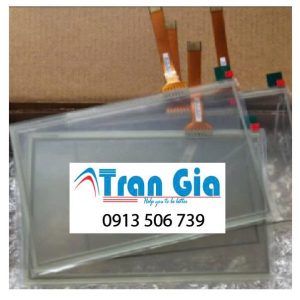

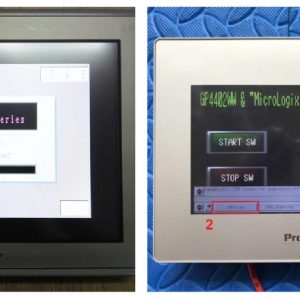

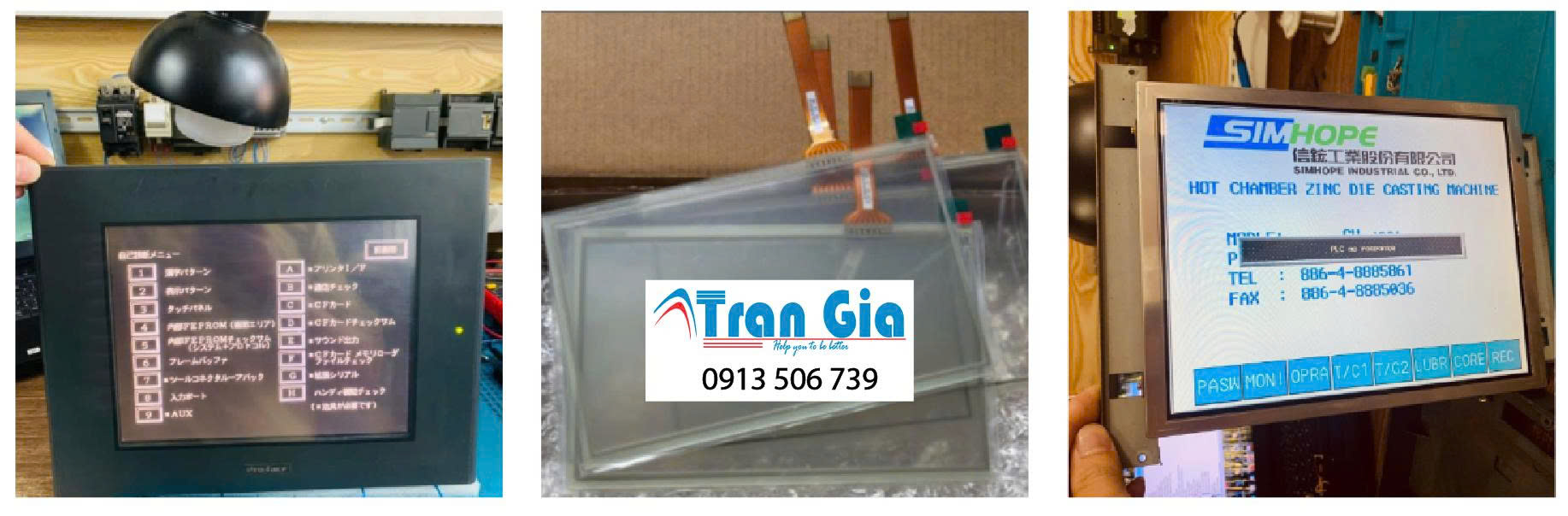

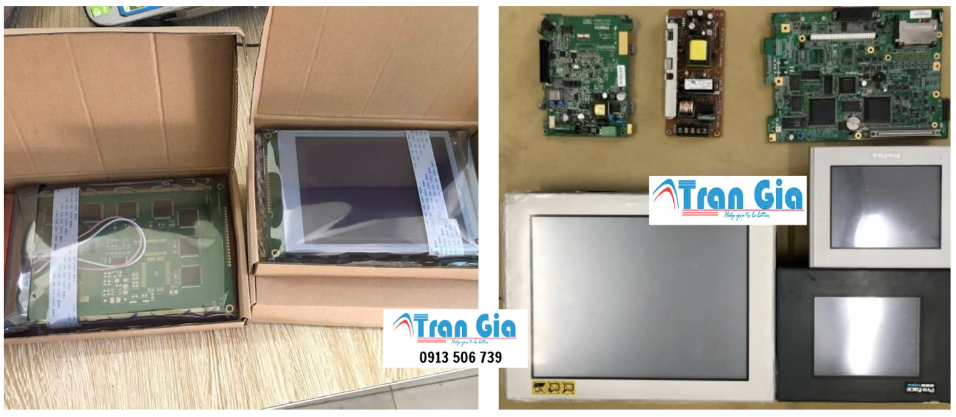

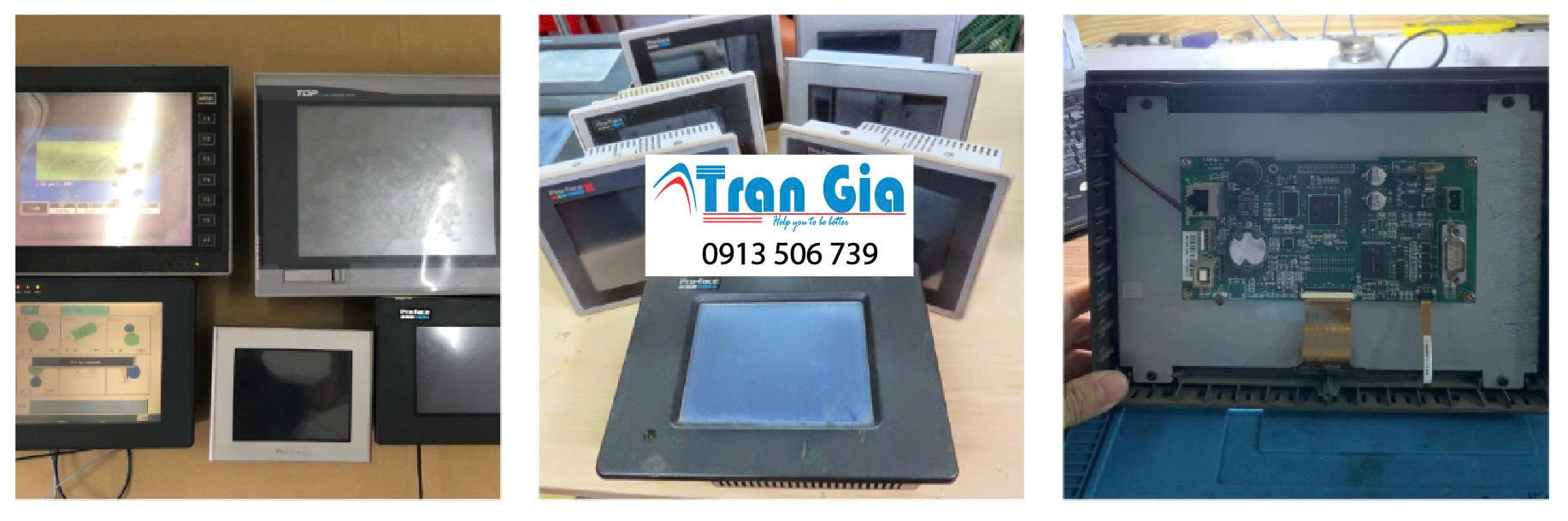

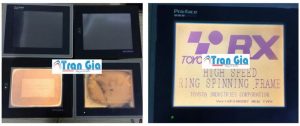

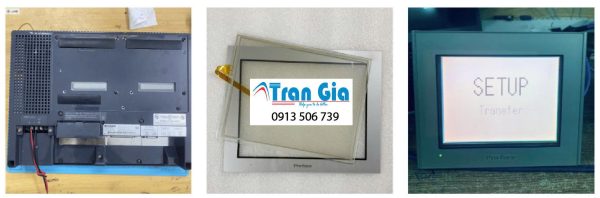

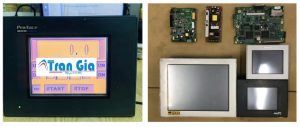

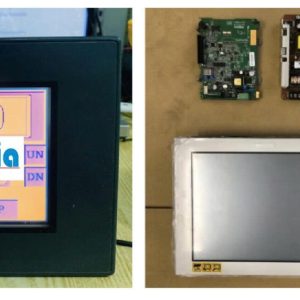

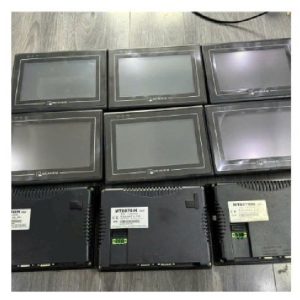

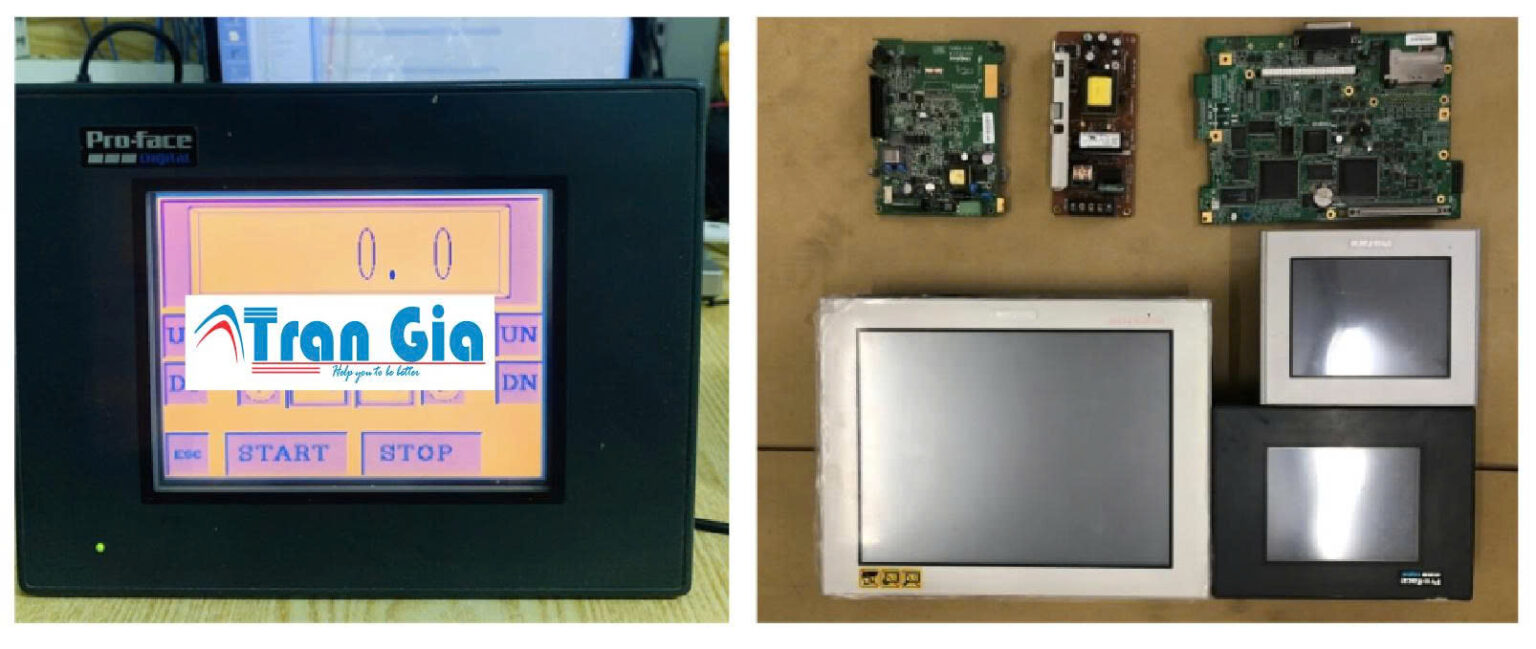

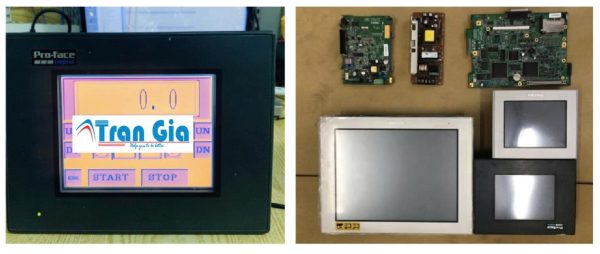

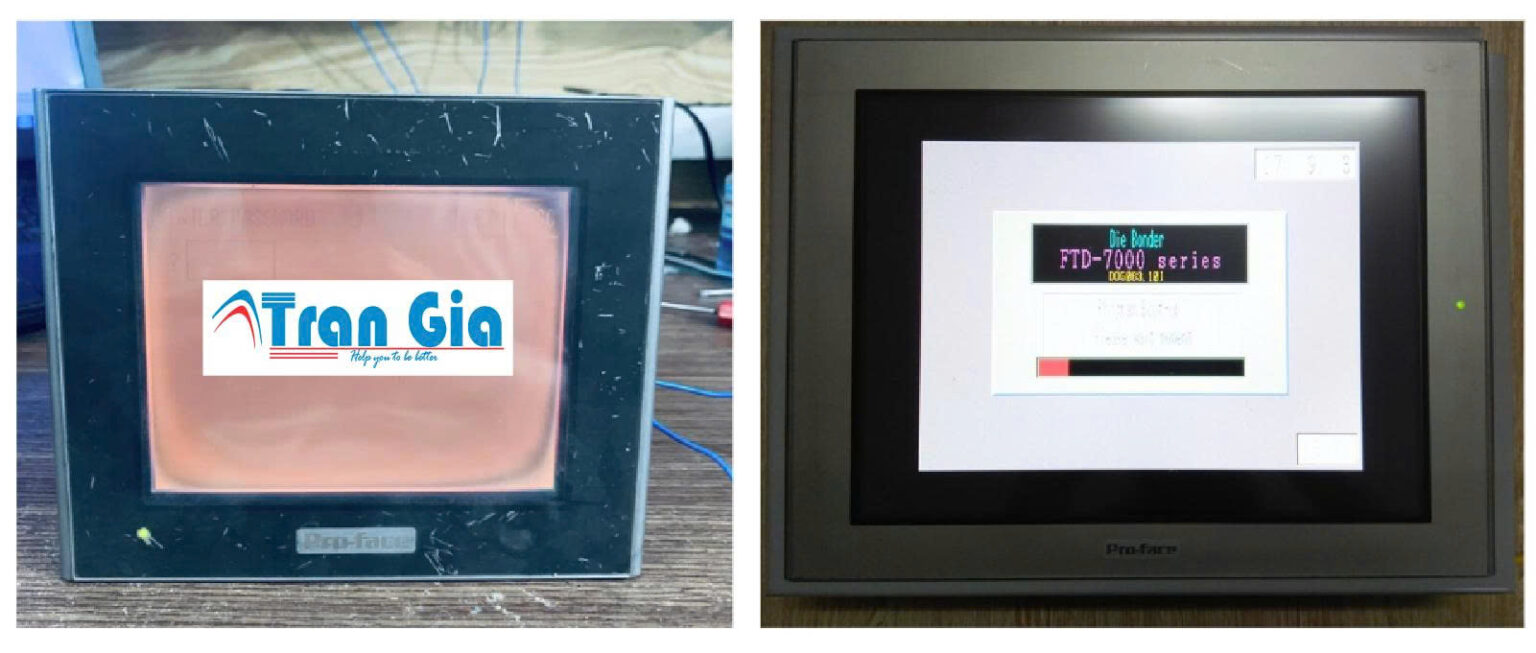

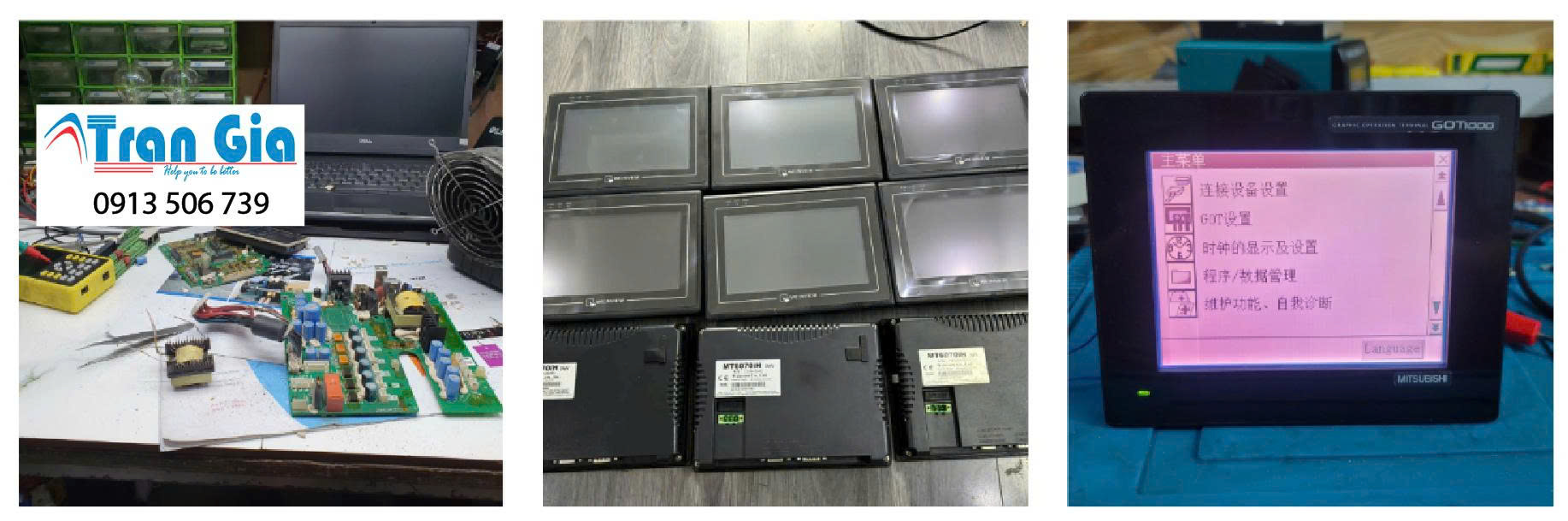

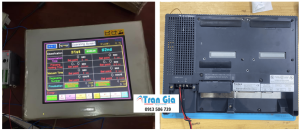

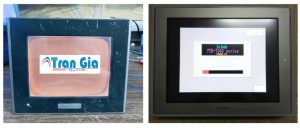

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA



CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Dịch vụ của TRAN GIA Sửa Màn hình

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa màn hình Xtop, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Dưới đây là một số thiết bị TRẦN GIA đang trong quá trình sửa chữa- Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

– Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa nguồn PLC, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
