TRAN GIA Automationchúng tôi chuyên nhận sửa màn hình HMI Mitsubishi, Delta, Yaskawa, Panasonic,…

Trung tâm chuyên sửa chữa khắc phục lỗi màn hình Siemens uy tín giá rẻ trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Các Model màn hình mà chúng tôi có thể sửa chữa

HMI Siemens TP Series:

• TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
• TP277-6: 6AV6 634-0AA01-1AX0
• TP270-6: 6AV6 5450CA10-0AX0
• TP270-10: 6AV6 545-0CC10-0AX0
• TP700: 6AV2 124-0GC01-0AX0
• TP1200: 6AV2 124-0MC01-0AX0
• TP900: 6AV2 124-0JC01-0AX0
• TP1500: 6AV2 124-0QC02-0AX0

HMI Siemens KTP và TP Comfort

• KTP400 basic
• KTP600
• KTP700
• KTP900
• KTP1000
• TP700 Comfort: 6AV2124-0GC01-0AX0
• TP900 Comfort: 6AV2124-0JC01-0AX0
• TP1200 Comfort: 6AV2124-0MC01-0AX0
• TP1500 Comfort: 6AV2124-0QC02-0AX0
• TP1900 Comfort: 6AV2124-0UC02-0AX0
• Các dòng KP400 Comfort, KP700 Comfort, ……

HMI Siemens MP Series:

• MP177-6: 6AV6 642-0EA01-3AX0
• MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
• MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
• MP377-12: 6AV6 644-0DA10-0AX0
• MP377-15: 6AV6 644-0DB10-0AX0
• MP377-19: 6AV6 644-0AC01-2AX1

Màn hình Siemens OP series:

• OP3: 6AV3 503-1DB10
• OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
• OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
• OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
• OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
• OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
• OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
• OP170B: 6AV6 542-0BB15-2AX0
• OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
• OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
• OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1

Màn hình Siemens TD200:

6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0

Màn hình Siemens Smart 700 iE:

6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0

Màn hình Siemens Smart 1000 iE:

6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX0

Những hư hỏng thường gặp ở màn hình HMI Siemens

• Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Siemens sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Siemens dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
• Hư phần hiển thị LCD. Màn hình LCD của Siemens là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.
• Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
• Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
• Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
• Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Siemens được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.

Các vấn đề thường gặp khi sửa màn hình Siemens

• Màn hình Hmi siemens bị nứt, vỡ màn hình.
• Sửa chữa Hmi siemens bị hư nguồn.
• Hmi siemens có nguồn nhưng màn hình không hiển thị.
• Màn hình siemens bị mất cảm ứng, cảm ứng không nhạy, màn hình bị treo, bị đơ.
• Sửa chữa màn hình Hmi hiển thị nhưng không thao tác được trên màn hình.
• Sửa chữa màn hình Hmi siemens không kết nối được với PLC.
• Sửa chữa hmi siemens có nguồn nhưng không hiển thị màn hình.
• Sửa chữa các loại Hmi siemens bị chập bàn phím.
• Sửa chữa Hmi bị nổ bo mạch, nổ tụ.
• Hmi Delta bị chấm đen, bị mờ, hiển thị sọc màu trên màn hình.
• Sửa Hmi siemens hiển thị màn hình xanh.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu gì hết.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi nổ tụ, hư tụ, hư linh kiện điện trở….

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.

+ Sửa chữa màn hình cảm ứng HMI Siemens Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.

+ Sửa chữa màn hình cảm ứng HMI Siemens Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.

+ Sửa chữa màn hình cảm ứng HMI Siemens Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.

+ Sửa chữa màn hình cảm ứng HMI Siemens Mất chương trình luôn không cách nào lấy lại, nhờ bên chúng tôi đưa kỹ thuật xuống khảo sát và viết lại chương trình mới.

+ Sửa chữa màn hình cảm ứng HMI Siemens ở miền xa, ngại vào công ty chúng tôi, nên chúng tôi còn bán LCM , LCD.

Bảng mã lỗi màn hình Siemens

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Chúng tôi nhận sửa đa dang dạng các hãng HMI

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

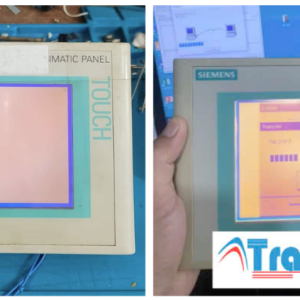

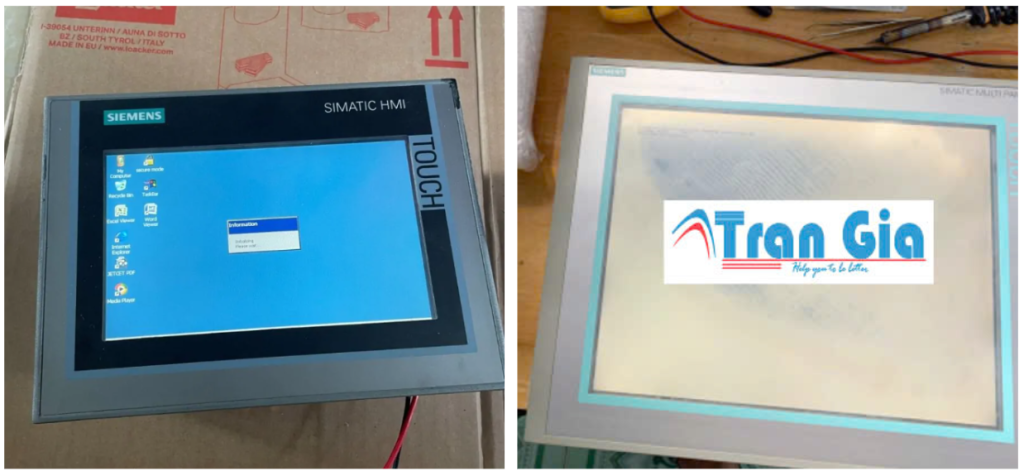

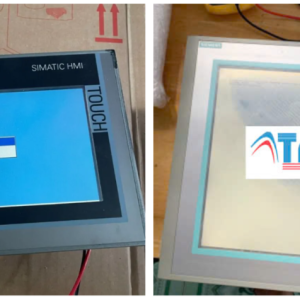

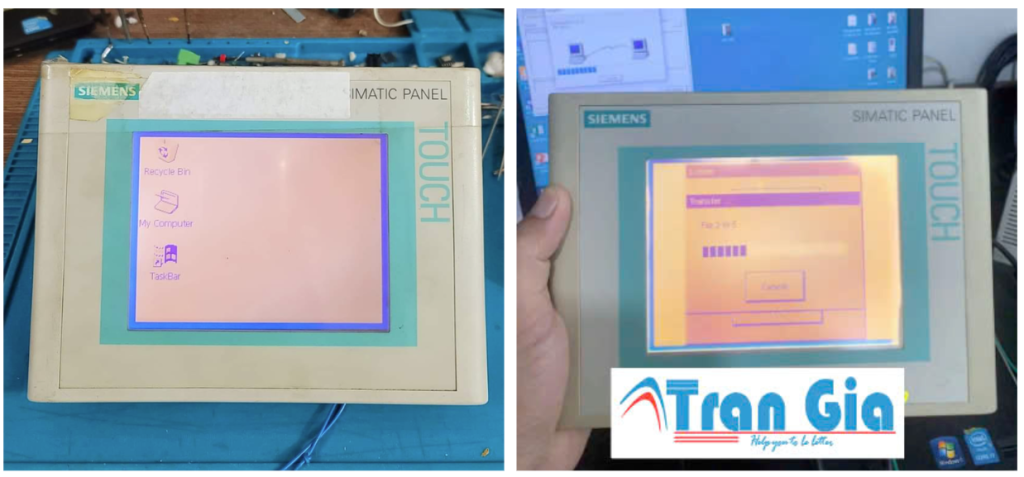

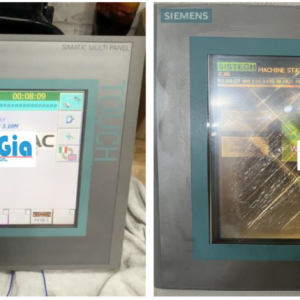

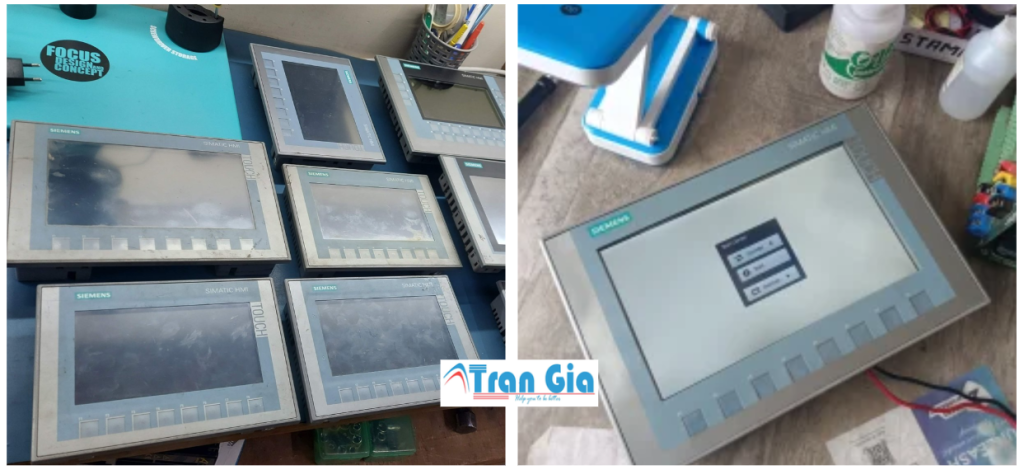

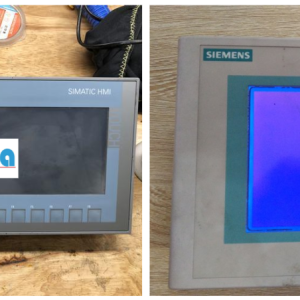

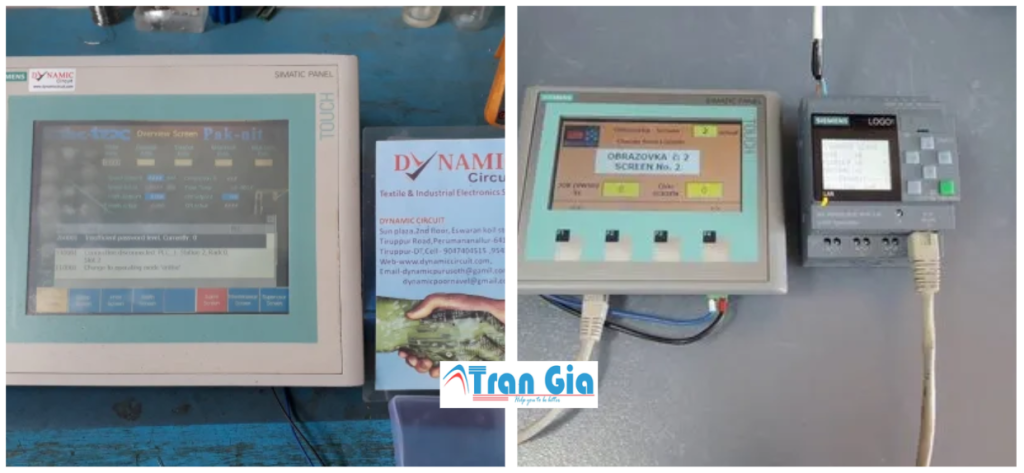

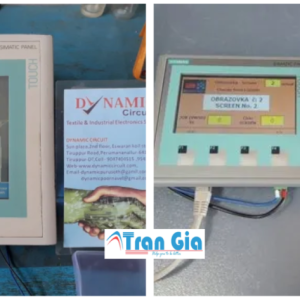

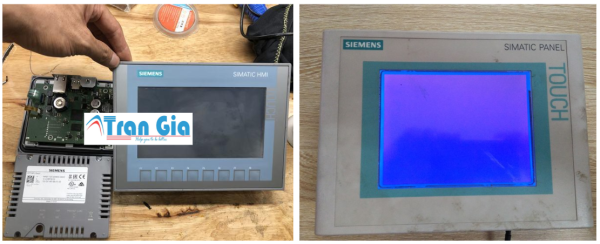

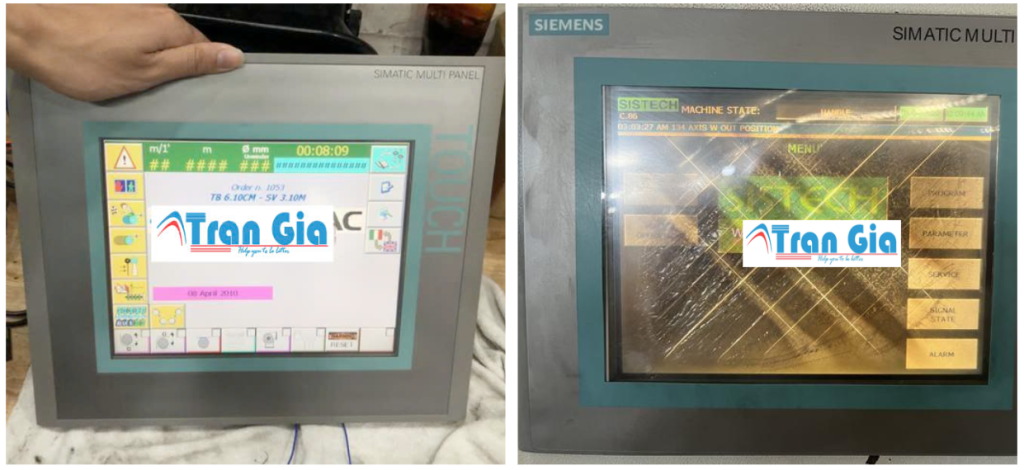

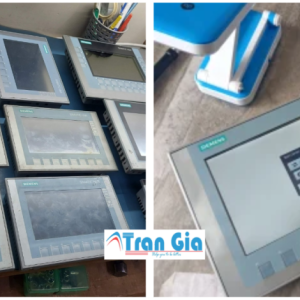

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA trung tâm chuyên sửa chữa khắc phục lỗi màn hình Siemens uy tín giá rẻ

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI  toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa màn hình HMI tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
