TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Thay thế tấm kính cảm ứng cho màn hình HMI Weintek bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Dịch vụ TRAN GIA AUTOMATION của chúng tôi

– THAY TẤM CẢM ỨNG MÀN HÌNH HMI WEINTEK: Bảo hành 06 tháng.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu: Miễn phí với các màn hình không đặt pass.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Các lỗi màn hình thường xuyên gặp phải.
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.

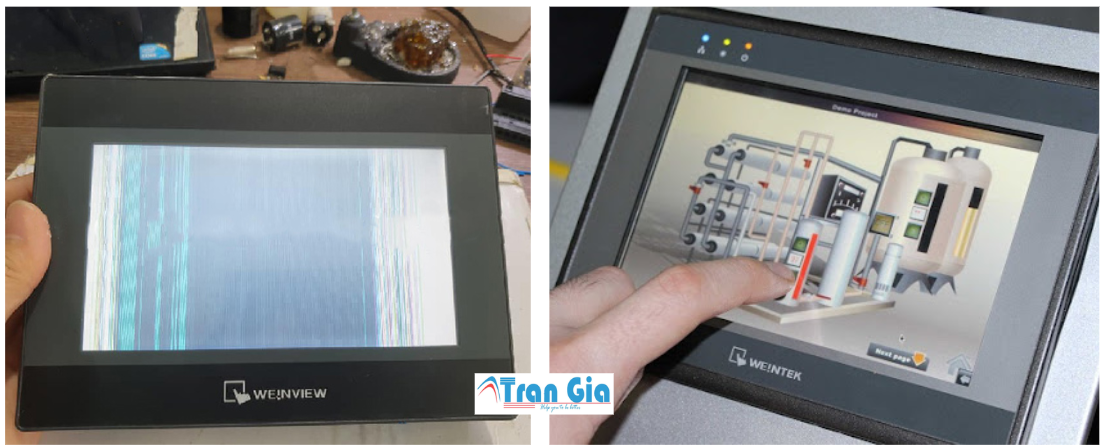

– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Các dòng màn hình Weintek chúng tôi thường xuyên nhận sửa chữa.
– MT500 Series: MT506, MT508, MT510.
– MT600 Series: MT606, MT608, MT610, MT612.
– MT800 Series: MT8056, MT8080, MT8104, MT8121, MT8150.
– MT6000i Series: MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP.
– MT8000 Series: MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP.
– eMT Series: eMT3070A, eMT3105A, eMT3120A, eMT3150A.
– TK Series: TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP.

Cấu tạo màn hình HMI Weintek

Mã lỗi màn hình HMI Weintek gặp phải

1. Error 001: Boot Error

• Nguyên nhân: Lỗi trong quá trình khởi động hệ thống.
• Khắc phục:
  • Kiểm tra nguồn cấp điện.
  • Đảm bảo hệ điều hành hoặc firmware được cài đặt đúng.

2. Error 002: Display Error

• Nguyên nhân: Lỗi liên quan đến màn hình hoặc bộ điều khiển màn hình.
• Khắc phục:
  • Kiểm tra kết nối giữa màn hình và bo mạch chủ.
  • Đảm bảo màn hình không bị hỏng hoặc trục trặc về phần cứng.

3. Error 003: Communication Error

• Nguyên nhân: Lỗi giao tiếp giữa HMI và PLC hoặc thiết bị khác.
• Khắc phục:
  • Kiểm tra kết nối dây cáp và cổng giao tiếp.
  • Kiểm tra cấu hình giao tiếp trên phần mềm HMI.

4. Error 004: Memory Error

• Nguyên nhân: Hỏng bộ nhớ trong hoặc bộ nhớ RAM.
• Khắc phục:
  • Thực hiện reset lại hệ thống.
  • Kiểm tra và thay thế bộ nhớ nếu cần thiết.

5. Error 005: I/O Error

• Nguyên nhân: Lỗi trong quá trình xử lý I/O.
• Khắc phục:
  • Kiểm tra các thiết bị I/O kết nối với HMI.
  • Đảm bảo cấu hình đúng và không có phần cứng nào bị lỗi.

6. Error 006: Touch Screen Error

• Nguyên nhân: Lỗi liên quan đến cảm ứng màn hình.
• Khắc phục:
  • Kiểm tra lớp bảo vệ cảm ứng, đảm bảo không bị bẩn hoặc trầy xước.
  • Đảm bảo phần mềm cảm ứng được cấu hình chính xác.

7. Error 007: Power Supply Error

• Nguyên nhân: Lỗi nguồn cấp điện hoặc nguồn điện không ổn định.
• Khắc phục:
  • Kiểm tra nguồn điện và kết nối dây cáp.
  • Đảm bảo nguồn điện cung cấp đủ và ổn định.

8. Error 008: Software Error

• Nguyên nhân: Lỗi phần mềm hoặc ứng dụng không tương thích.
• Khắc phục:
  • Cập nhật phần mềm HMI lên phiên bản mới nhất.
  • Kiểm tra lại các cài đặt phần mềm và cấu hình hệ thống.

9. Error 009: System Halted

• Nguyên nhân: Hệ thống bị ngừng hoặc treo do lỗi phần cứng hoặc phần mềm.
• Khắc phục:
  • Thực hiện khởi động lại hệ thống.
  • Kiểm tra lại các phần mềm, phần cứng và cấu hình.

10. Error 010: Parameter Error

• Nguyên nhân: Lỗi do thông số cấu hình không chính xác.
• Khắc phục:
  • Kiểm tra và chỉnh sửa lại thông số cấu hình trên phần mềm HMI.

11. Error 011: File System Error

• Nguyên nhân: Lỗi hệ thống tập tin, không thể truy cập hoặc đọc dữ liệu.
• Khắc phục:
  • Kiểm tra thẻ nhớ hoặc bộ nhớ trong của HMI.
  • Thực hiện sửa chữa hệ thống tập tin hoặc cài đặt lại phần mềm.

12. Error 012: Ethernet Port Error

• Nguyên nhân: Lỗi kết nối mạng Ethernet.
• Khắc phục:
  • Kiểm tra kết nối mạng và cổng Ethernet.
  • Đảm bảo cấu hình mạng chính xác và dây cáp mạng không bị lỗi.

13. Error 013: RS232/RS485 Communication Error

• Nguyên nhân: Lỗi giao tiếp qua các cổng RS232 hoặc RS485.
• Khắc phục:
  • Kiểm tra kết nối cổng RS232 hoặc RS485 và các thiết bị ngoại vi.
  • Đảm bảo cài đặt giao tiếp chính xác.

14. Error 014: Version Mismatch

• Nguyên nhân: Phiên bản phần mềm hoặc firmware không tương thích với phần cứng.
• Khắc phục:
  • Cập nhật phần mềm HMI lên phiên bản tương thích với phần cứng.

15. Error 015: RTC Error (Real-Time Clock Error)

• Nguyên nhân: Lỗi đồng hồ thời gian thực (RTC), có thể do mất điện hoặc lỗi phần cứng.
• Khắc phục:
  • Kiểm tra pin đồng hồ thời gian thực (RTC) trên bo mạch HMI và thay thế nếu cần.
  • Cập nhật lại ngày và giờ trong hệ thống.

16. Error 016: Flash Memory Error

• Nguyên nhân: Lỗi bộ nhớ flash, có thể do bộ nhớ bị hỏng hoặc dữ liệu bị lỗi.
• Khắc phục:
  • Thực hiện format lại bộ nhớ flash.
  • Cập nhật lại phần mềm hoặc hệ điều hành từ bộ cài đặt gốc.

17. Error 017: USB Device Error

• Nguyên nhân: Lỗi kết nối với thiết bị USB, như USB flash drive hoặc thiết bị ngoại vi.
• Khắc phục:
  • Kiểm tra kết nối USB và thay thế thiết bị USB nếu cần.
  • Đảm bảo rằng thiết bị USB tương thích với hệ thống HMI.

18. Error 018: Firmware Mismatch

• Nguyên nhân: Firmware không khớp với phần cứng hoặc phiên bản phần mềm không tương thích.
• Khắc phục:
  • Cập nhật firmware lên phiên bản mới nhất từ nhà sản xuất.
  • Đảm bảo rằng firmware được tải đúng cho model HMI của bạn.

19. Error 019: License Error

• Nguyên nhân: Lỗi giấy phép phần mềm HMI.
• Khắc phục:
  • Kiểm tra giấy phép phần mềm và cập nhật nếu hết hạn.
  • Liên hệ với nhà cung cấp phần mềm để gia hạn hoặc cấp lại giấy phép.

20. Error 020: Temperature Error

• Nguyên nhân: Màn hình HMI hoạt động trong môi trường nhiệt độ quá cao hoặc quá thấp.
• Khắc phục:
  • Đảm bảo HMI được lắp đặt trong môi trường có nhiệt độ ổn định.
  • Kiểm tra quạt tản nhiệt hoặc các biện pháp làm mát nếu cần thiết.

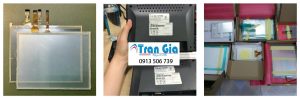

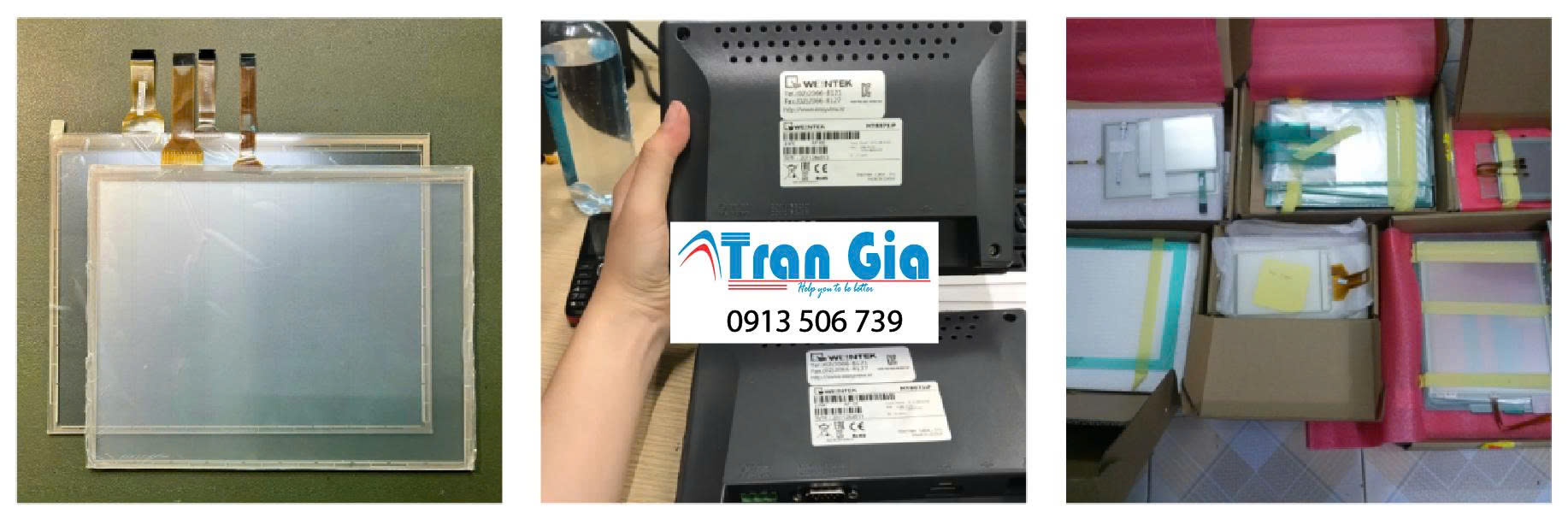

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Weintek

1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Weintek, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có  thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới

Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Weintek
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

Các dòng màn hình Weintek chúng tôi thường xuyên nhận sửa chữa:
– MT500 Series: MT506, MT508, MT510.
– MT600 Series: MT606, MT608, MT610, MT612.
– MT800 Series: MT8056, MT8080, MT8104, MT8121, MT8150.
– MT6000i Series: MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP.
– MT8000 Series: MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP.
– eMT Series: eMT3070A, eMT3105A, eMT3120A, eMT3150A.- TK Series: TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP.

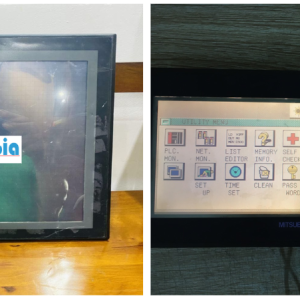

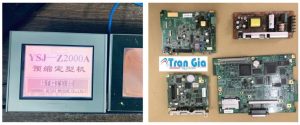

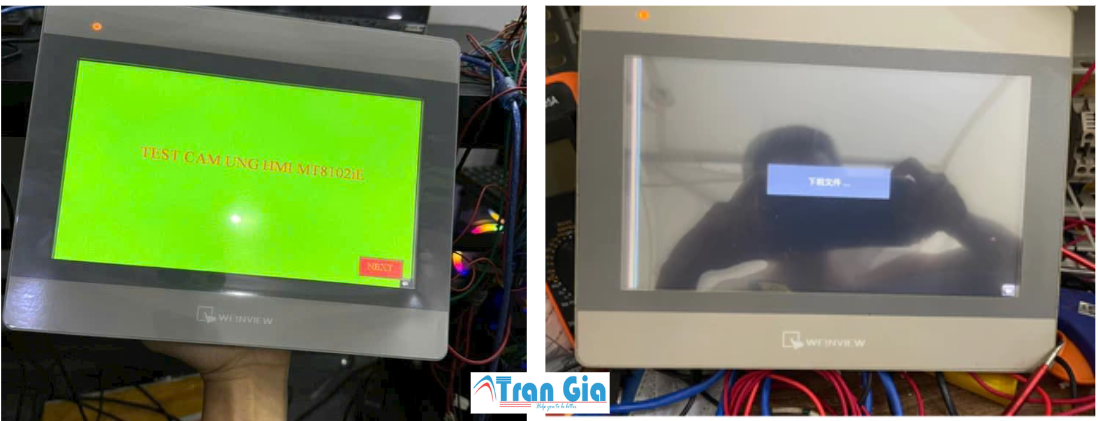

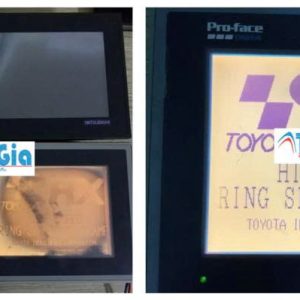

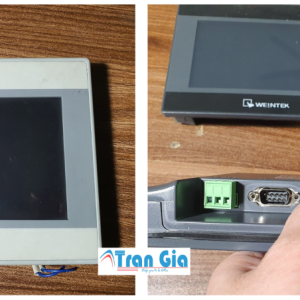

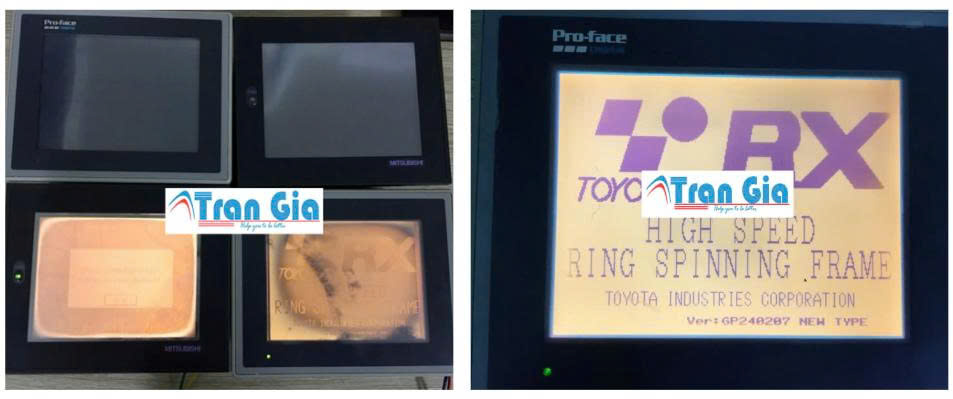

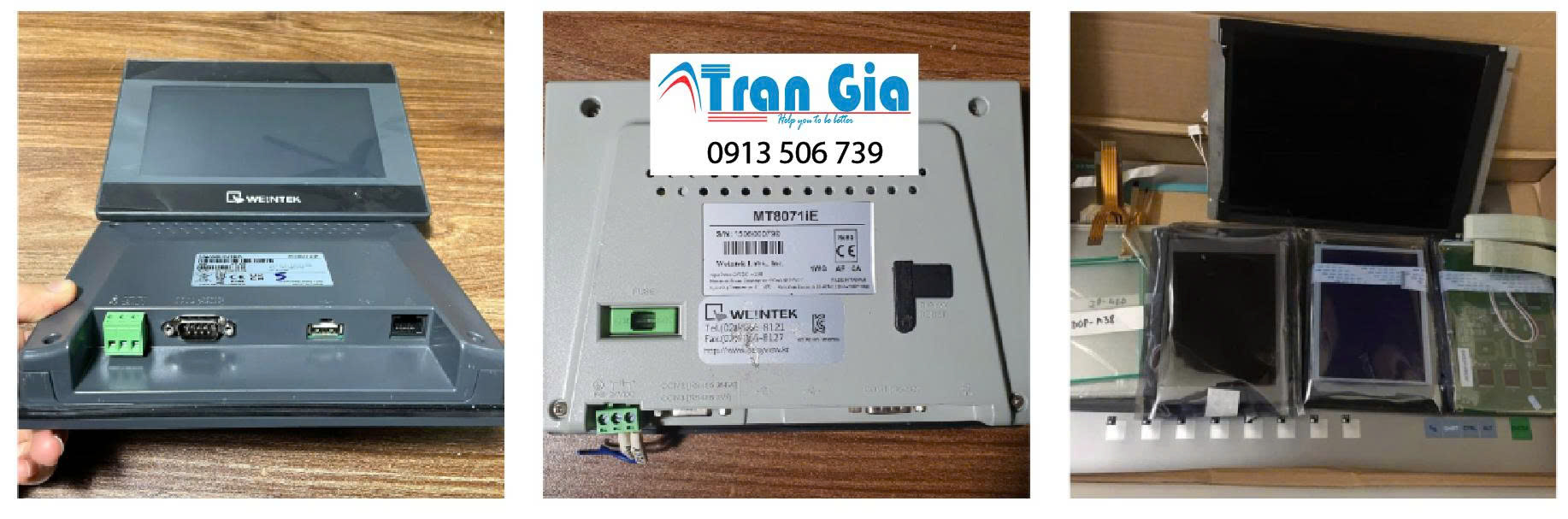

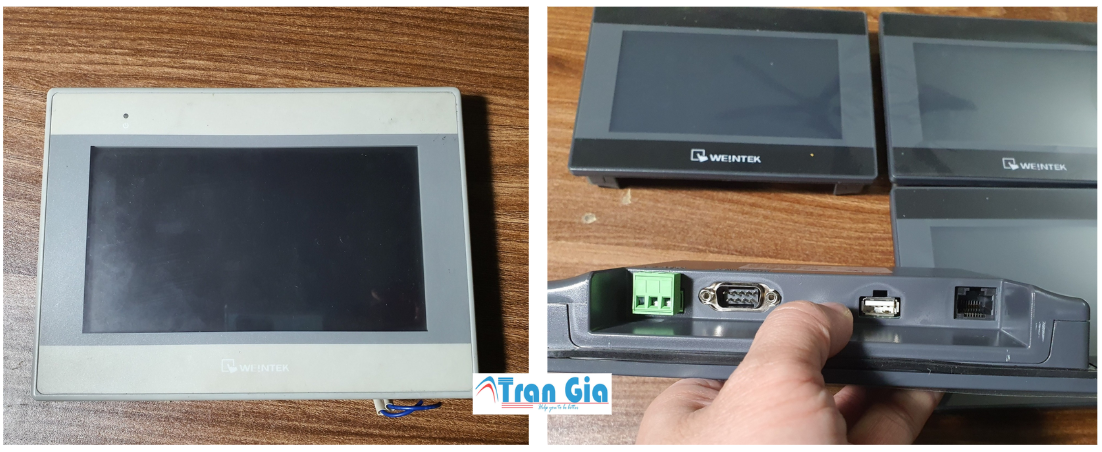

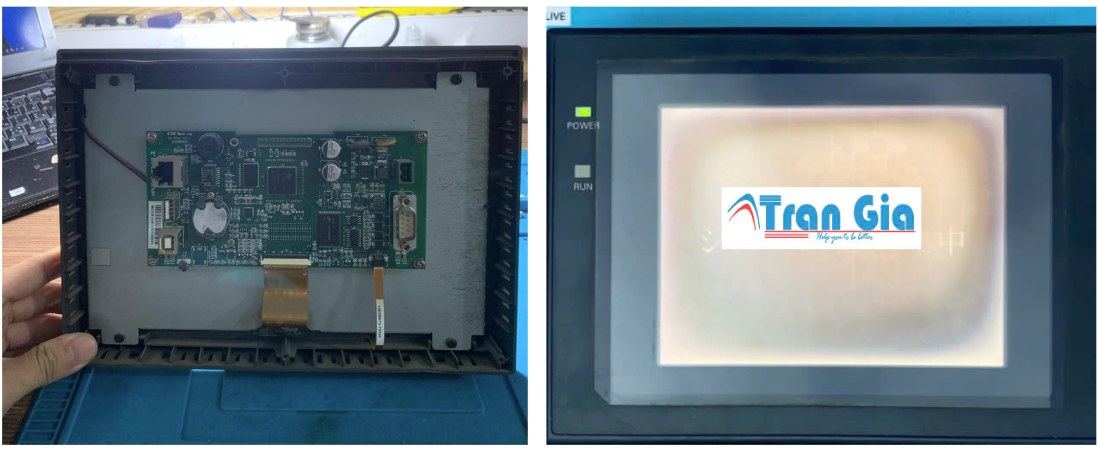

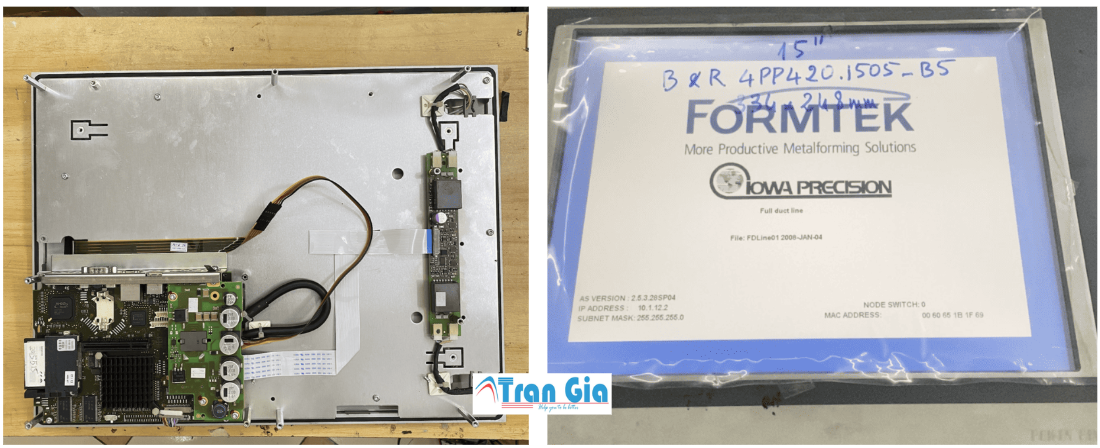

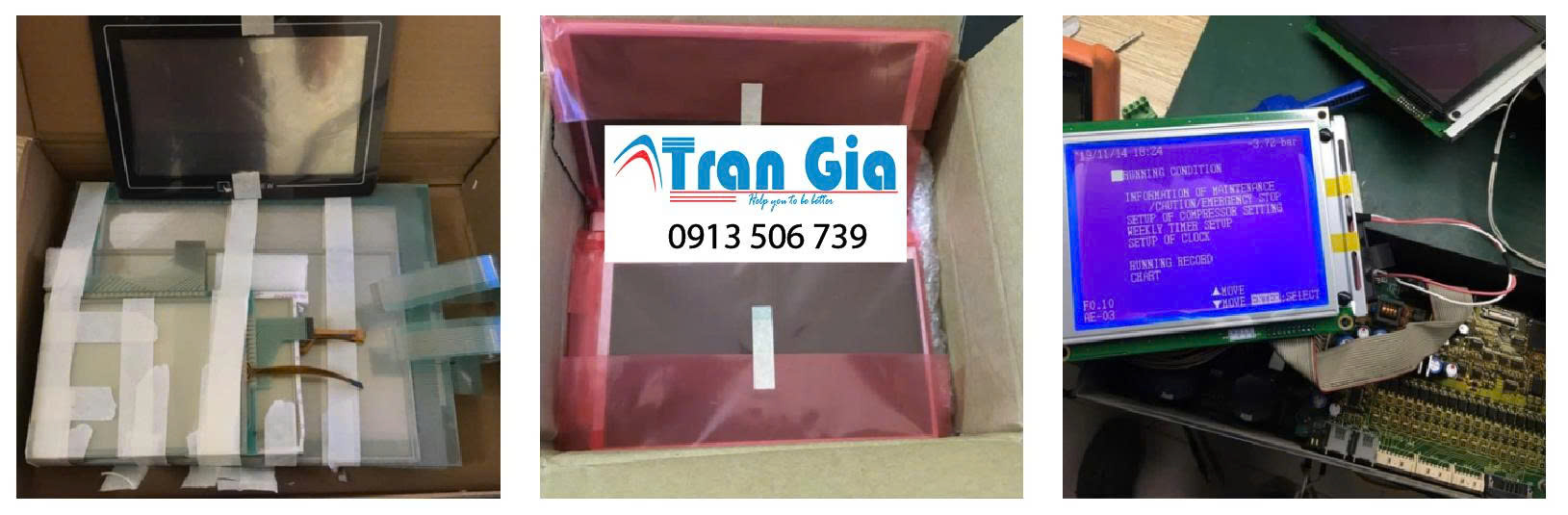

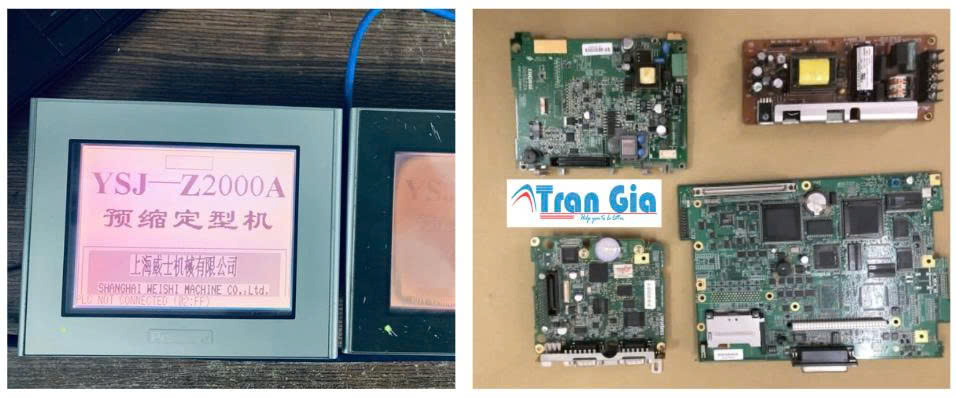

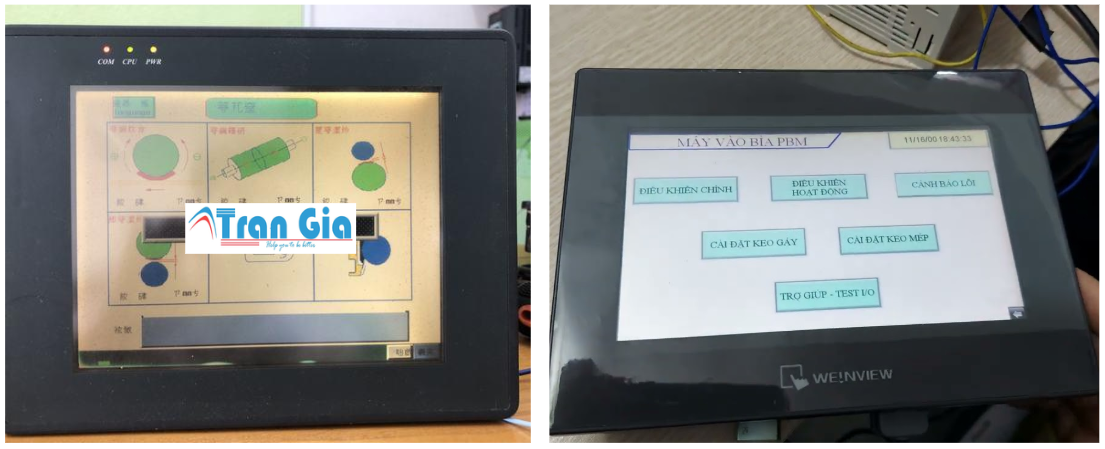

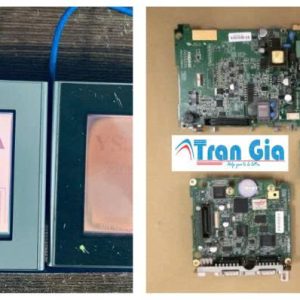

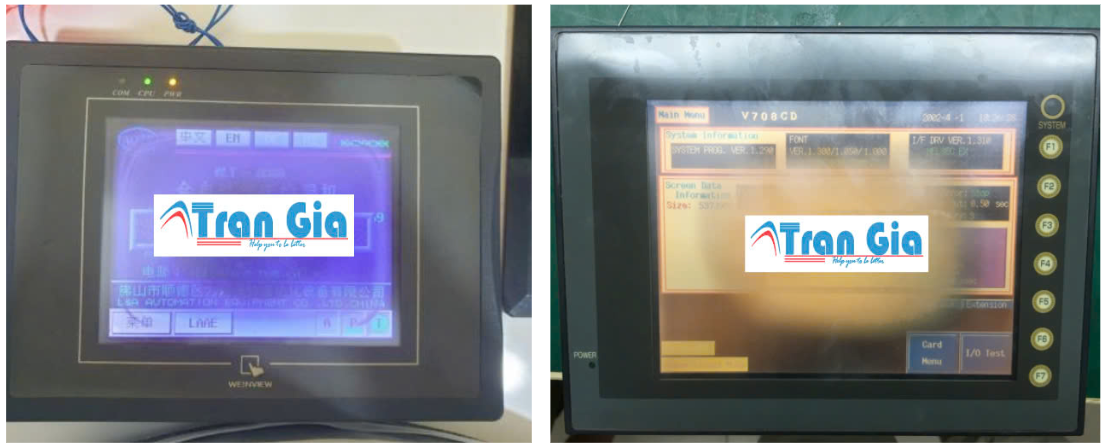

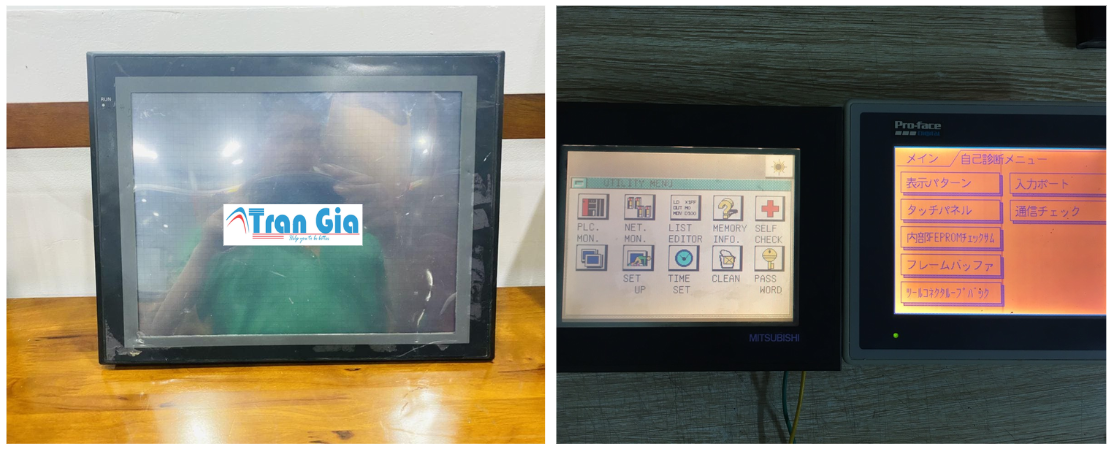

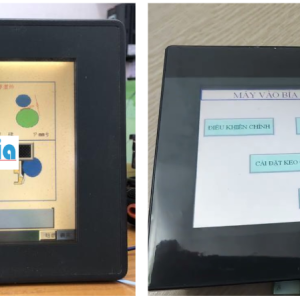

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Dịch vụ của TRAN GIA Sửa Màn hình

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa màn hình Xtop, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Dưới đây là một số thiết bị TRẦN GIA đang trong quá trình sửa chữa- Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

– Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa nguồn PLC, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
