TRAN GIA Automation chuyên cung cấp màn hình HMI chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Thay thế linh kiện, sửa màn hình cảm ứng HMI Mitsubishi Model: GS2107-WTBD Serial: 314A MTT trạng ban đầu: Lỗi cảm ứng với kinh nghiệm lâu năm. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)
• Mạch cấp nguồn (Power board)
• Mạch xử lý tín hiệu cảm ứng, hiển thị
• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Trường hợp cần thay tấm cảm ứng, LCD cho màn hình Mitsubishi

1. Khi cần thay tấm cảm ứng (Touch Panel)

Biểu hiện thường gặp:

• Màn hình vẫn hiển thị hình ảnh bình thường, nhưng cảm ứng không nhạy, chạm sai vị trí, hoặc liệt hoàn toàn.

• Cảm ứng bị loạn, tự nhảy hoặc tự thao tác dù không chạm.

• Mặt cảm ứng bị xước, nứt, mờ đục, hoặc dính bụi dầu công nghiệp khiến thao tác khó.

• Đã vệ sinh hoặc hiệu chỉnh (calibration) nhưng vẫn không khắc phục được.

Nguyên nhân:

• Lớp film cảm ứng bị lão hóa, hỏng sau thời gian dài sử dụng.

• Cáp tín hiệu cảm ứng lỏng hoặc đứt.

• IC điều khiển cảm ứng (Touch Controller) bị hỏng.

• Mặt kính cảm ứng bị nứt do va đập hoặc siết ốc quá chặt khi lắp đặt.

Giải pháp:

• Thay film cảm ứng mới đúng kích thước và chuẩn loại (Resistive / Analog).

• Vệ sinh và kiểm tra lại cáp cảm ứng khi thay.

• Nếu mặt cảm ứng bị nứt, nên thay cả mặt kính cảm ứng để đảm bảo độ bền và độ chính xác.

2. Khi cần thay màn hình hiển thị (LCD Panel)

Biểu hiện nhận biết:

• Màn hình tối đen hoàn toàn nhưng vẫn nghe tiếng relay hoặc có thể thao tác cảm ứng được.

• Màn hình sáng trắng, sọc ngang / dọc, chớp tắt liên tục, hoặc hiển thị nhòe màu.

• Hình ảnh hiển thị bị loang màu, đốm sáng, đốm đen.

• Màn hình bị nứt vỡ, xuất hiện vết đen lan rộng sau va đập.

Nguyên nhân:

• Đèn nền (backlight LED) bị cháy hoặc mạch inverter hỏng.

• LCD panel xuống cấp, lỗi cáp dữ liệu.

• IC driver điều khiển hiển thị bị lỗi.

• Hư hại cơ học do va chạm hoặc siết khung không đúng kỹ thuật.

Giải pháp:

• Nếu chỉ hư đèn nền → có thể thay LED backlight.

• Nếu panel bị sọc, vỡ, loang → cần thay LCD panel mới đúng mã màn hình.

• Khi thay nên kiểm tra luôn board nguồn và main để đảm bảo điện áp cấp cho LCD ổn định.

 3. Khi nào nên thay cả cảm ứng và LCD cùng lúc

Nên thay cả hai bộ phận nếu:

• Màn hình bị va đập mạnh, vừa vỡ kính cảm ứng, vừa mất hình hoặc có đốm đen.

• Thiết bị đã sử dụng lâu năm (hơn 5 năm) và LCD bắt đầu xuống cấp, ánh sáng yếu.

• Khi mở ra thấy ẩm, oxy hóa, bong keo giữa cảm ứng và LCD.

Các lỗi thường gặp của màn hình HMI Mitsubishi

1. Không lên nguồn
Thường do nguồn 24V không ổn định, tụ nguồn yếu, hỏng IC nguồn hoặc chập bo nguồn. Cần kiểm tra lại nguồn cấp và linh kiện trên bo.

2. Lên nguồn nhưng không hiển thị
LCD hỏng, đèn nền LED yếu hoặc bo T-Con lỗi. Màn hình sáng đèn nhưng không có hình.

3. Liệt cảm ứng – loạn cảm ứng
Tấm cảm ứng xuống cấp, cáp cảm ứng bị oxy hóa hoặc bo điều khiển cảm ứng hỏng. Cần thay mới hoặc vệ sinh cáp.

4. Vỡ kính cảm ứng
Do va đập trực tiếp trong quá trình vận hành. Trường hợp này phải thay kính cảm ứng mới, kiểm tra kèm LCD.

5. Sọc ngang, sọc dọc
Lỗi cáp tín hiệu LVDS, bo T-Con hoặc panel LCD. Có thể sửa bo, thay cáp hoặc thay panel khi hỏng nặng.

6. Màn hình loang màu – hiển thị mờ
Đèn nền yếu, panel xuống cấp hoặc lỗi áp màu trên T-Con. Biểu hiện là màu nhạt, mờ hoặc loang sáng tối.

7. Không kết nối được PLC
Do sai thiết lập truyền thông, cáp RS232/485/Ethernet hỏng hoặc lỗi cổng trên HMI. Cần thiết lập lại tham số và kiểm tra phần cứng.

8. Tự tắt – tự khởi động lại
Nguồn cấp yếu, tụ nguồn hỏng hoặc IC nguồn quá nhiệt. HMI chạy được một lúc rồi tắt.

9. Treo logo – treo chương trình
Lỗi firmware, lỗi bộ nhớ hoặc chương trình bị hỏng. Cần nạp lại firmware hoặc xử lý lại bộ nhớ.

Nguyên nhân màn hình cảm ứng HMI Mitsubishi Model: GS2107-WTBD Serial: 314A MTT trạng ban đầu: Lỗi cảm ứng và cách sửa

Nguyên nhân thường gặp

1) Tấm cảm ứng (Touch Panel) hư

• Lão hóa theo thời gian, bấm không ăn hoặc loạn điểm.

• Mặt phim bị trầy nhiều → cảm ứng lệch vị trí.

2) Cáp cảm ứng (Touch FPC) lỏng hoặc đứt

• Cáp FFC/FPC lỏng khỏi socket.

• Nứt gãy do rung lắc hoặc nhiệt độ cao.

3) IC điều khiển cảm ứng lỗi

• IC touch controller hư → không nhận tín hiệu.

• IC nóng, chập nhẹ do môi trường bụi hoặc ẩm.

4) Oxy hóa hoặc bụi lọt vào mặt cảm ứng

• Môi trường nhà xưởng nhiều bụi → chập nhẹ bề mặt cảm ứng.

• Oxy hóa chân tiếp xúc gây mất điểm bấm.

5) Lỗi phần mềm giao diện

• Tag touch bị lỗi, vùng bấm không khớp.

• File project lỗi sau khi cập nhật.

Cách sửa và quy trình xử lý

Bước 1: Kiểm tra phần cứng

• Test cảm ứng bằng chức năng built-in của HMI.

• Mở máy, kiểm tra mặt kính – tấm cảm ứng có nứt/trầy sâu hay không.

Bước 2: Kiểm tra cáp cảm ứng

• Vệ sinh chân socket FFC/FPC.

• Gắn lại đúng vị trí hoặc thay cáp nếu đứt/oxy hóa.

Bước 3: Thay tấm cảm ứng (Touch Panel)

• Nếu cảm ứng loạn, lệch, liệt từng vùng → thay mới.

• Dán lại lớp kính đúng chuẩn để tránh nhiễu.

Bước 4: Kiểm tra IC cảm ứng

• Đo tín hiệu từ touch panel → IC.

• Rework/Thay IC nếu chết hoặc nóng bất thường.

Bước 5: Kiểm tra phần mềm

• Kiểm tra lại layout giao diện, vùng bấm.

• Nạp lại project hoặc cập nhật firmware nếu lỗi do phần mềm.

Bước 6: Test sau sửa

• Test cảm ứng toàn màn hình (4 góc – 4 cạnh – vùng trung tâm).

• Chạy máy thử tối thiểu 30 phút để đảm bảo ổn định.

Các bước cần thiết kiểm tra màn hình báo lỗi

1. Ghi nhận mã lỗi:

• Đọc kỹ mã lỗi hiển thị, chụp hình lưu lại để kỹ thuật tra cứu nhanh.

• Ghi lại tình trạng thực tế: treo logo, mất nguồn, cảm ứng loạn…

2. Kiểm tra nguồn & kết nối:

• Đo nguồn cấp, kiểm tra cáp tín hiệu, cổng truyền thông PLC/HMI.

• Thử đổi dây, đổi cổng hoặc kiểm tra với thiết bị dự phòng.

3. Thử nạp lại chương trình:

• Tải lại file chương trình nếu nghi lỗi phần mềm.

• Đảm bảo file đúng phiên bản, tương thích với thiết bị.

4. Kiểm tra phần cứng:

• Nếu có dụng cụ và tay nghề: mở màn hình, kiểm tra bo nguồn, LCD, tấm cảm ứng.

• Kiểm tra tụ nguồn, pin RTC, socket và các điểm hàn.

5. Khắc phục & thay thế:

• Thay tấm cảm ứng, panel LCD, bo nguồn khi phát hiện hỏng.

• Làm sạch, gia cố chân socket, thay pin RTC nếu cần.

Các dòng màn hình HMI Mitsubishi chúng tôi đã sửa chữa

Dòng GOT1000 Series

• GT1020-LBD, GT1030-HBD

• GT1040-QBBD, GT1040-LBD

• GT1050-QBBD, GT1050-HBD

• GT1150-QBBD, GT1155-QBBD

• GT1575-VNBA, GT1585-STBA, GT1595-XTBA

Dòng GOT2000 Series (mới nhất)

• GT2104-PMBDS, GT2105-QSBD, GT2107-WTBD

• GT2308-VTBA, GT2310-VTBD, GT2312-STBD

• GT2505-VTBD, GT2507-WTBD

• GT2708-STBA, GT2710-VTBA, GT2712-STBD

• GT2715-XTBA, GT2720-STBD

Dòng GS Series (HMI giá rẻ cho PLC FX)

• GS2107-WTBD, GS2110-WTBD

• GS2112-WTBD, GS2104-WTBD

Dòng A Series và E Series (đời cũ)

• A950GOT, A970GOT, A975GOT, A985GOT

• E100, E200, E1060, E1070, E1100, E1151

Những lỗi chúng tôi đã có kinh nghiệm sửa màn hình HMI Mitsubishi

– Sửa màn hình HMI Mitsubishi bị lỗi / hư bo nguồn, bo công suất, bo CPU.

– Sửa màn hình HMI Mitsubishi bị mất nguồn, không thể khởi động.

– Sửa màn hình HMI Mitsubishi bị nổ tụ, nổ bo mạch.

– Sửa màn hình HMI Mitsubishi bị nứt/ bể màn hình cảm ứng

– Sửa màn hình HMI Mitsubishi cảm ứng không ăn, bị đơ, không thể điều khiểnSửa màn hình HMI Mitsubishi bị lỗi màn hình LCD

– Sửa màn hình hiển thị mờ, chấm đen, hiển thị sọc

– màn hình HMI Mitsubishi bị lỗi chương trình, lỗi kết nối, nhận lập trình HMI Mitsubishi,

– Màn hình HMI Mitsubshi bị nứt, vỡ.

– Màn hình HMI bị hư nguồn hay có nguồn nhưng màn hình không hiển thị.

– Màn hình bị mất cảm ứng.

– Màn hình HMI Mitsubishi bị treo, màn hình bị đơ.

– HMI Mitsubishi không kết nối được với PLC.

– Thiết bị HMI Mitsubishi bị lỗi kết nối, hư chương trình.

– Màn hình HMI hiển thị sọc dọc.

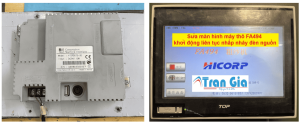

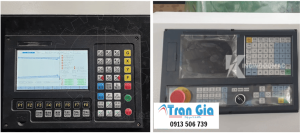

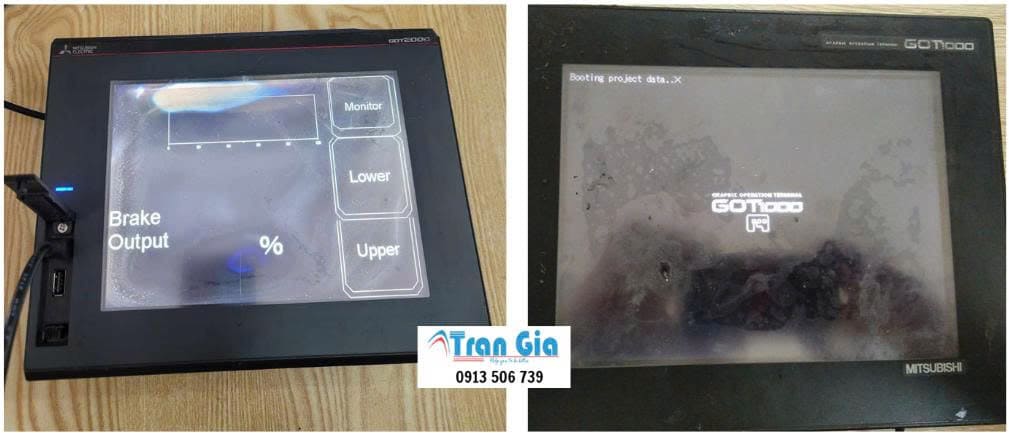

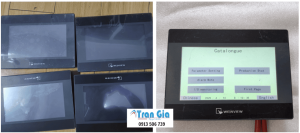

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA Thay thế linh kiện, sửa màn hình cảm ứng HMI Mitsubishi Model: GS2107-WTBD Serial: 314A MTT trạng ban đầu: Lỗi cảm ứng với kinh nghiệm lâu năm

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
