Thông số số kỹ thuật Tấm cảm ứng TP177A 5.7 inch

Thông số	Giá trị
Kích thước màn hình	5.7 inch (STN Display)
Độ phân giải	320 × 240 pixels (QVGA)
Loại cảm ứng	Resistive Touch / Analog Touch
Màn hình hiển thị	STN “blue mode” – hiển thị 4 mức xanh
Bộ nhớ người dùng	512 KB
Giao tiếp	Hỗ trợ MPI / Profibus-DP
Cấp bảo vệ mặt trước	IP65
Nhiệt độ làm việc	0 °C đến +55 °C
Đèn nền (Backlight)	Tuổi thọ ~50.000 giờ ở 25 °C

Đặc điểm nổi bật Tấm cảm ứng TP177A 5.7 inch

1. Kích thước và hiển thị

• Màn hình 5.7 inch dạng STN, độ phân giải 320 × 240 pixel (QVGA).

• Có 2 phiên bản màu (256 màu) hoặc đơn sắc (Blue mode).

• Độ sáng và góc nhìn khá tốt trong môi trường nhà xưởng.

2. Tấm cảm ứng (Touch Panel)

• Loại cảm ứng điện trở 4 dây – chịu được va chạm nhẹ, dễ thao tác ngay cả khi đeo găng tay.

• Phản hồi ổn định, độ bền cao hơn so với loại cảm ứng điện dung trong môi trường công nghiệp.

3. Giao tiếp

• Cổng MPI/Profibus-DP để kết nối trực tiếp PLC Siemens S7-200/300/400.

• Có cổng RS232/RS485 tùy model, hỗ trợ truyền thông đa dạng.

4. Phần cứng

• Bộ nhớ Flash cho chương trình HMI.

• Hỗ trợ thẻ nhớ MMC cho backup/restore dữ liệu.

• Hoạt động ổn định trong dải điện áp 24 VDC công nghiệp.

5. Phần mềm

• Lập trình và thiết kế giao diện bằng WinCC Flexible.

• Hỗ trợ Alarm, Trend, Recipe – đủ dùng cho ứng dụng máy móc nhỏ và trung bình.

6. Độ bền & khả năng chịu môi trường

• Thiết kế vỏ IP65 mặt trước, chống bụi và nước bắn nhẹ.

• Chịu nhiệt độ hoạt động khoảng 0…+50 °C.

7. Ưu điểm nổi bật

• Giá thành hợp lý cho các ứng dụng HMI cơ bản.

• Dễ thay thế linh kiện: màn hình LCD, tấm cảm ứng, nguồn.

• Được Siemens hỗ trợ lâu dài, linh kiện có sẵn trên thị trường.

• Thao tác nhanh, dễ vận hành, phù hợp các dây chuyền sản xuất vừa và nhỏ.

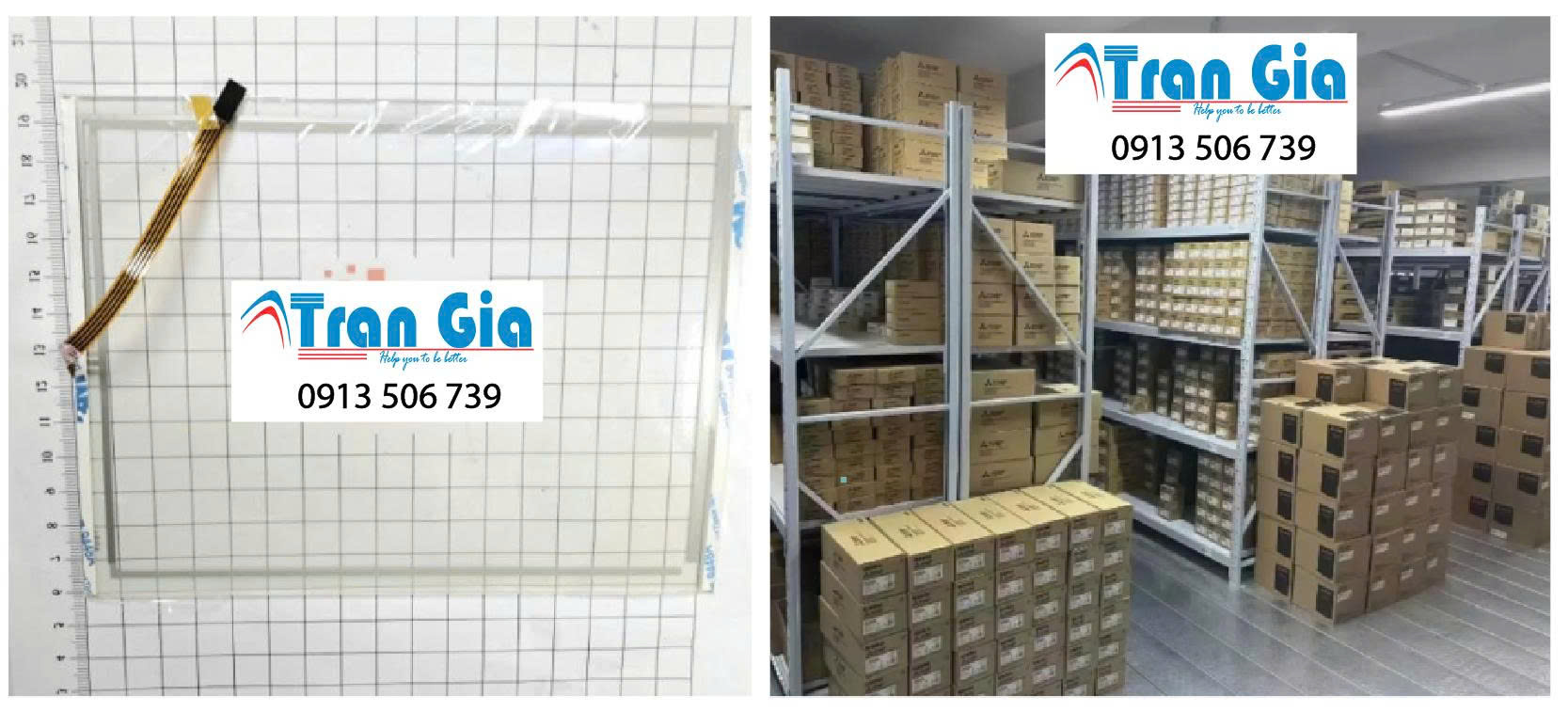

Cấu tạo Tấm cảm ứng TP177A 5.7 inch

• Lớp bề mặt bảo vệ (Top Film PET)
  – Là lớp nhựa PET trong suốt, chống trầy xước và chịu mài mòn nhẹ.
  – Giúp thao tác mượt, bảo vệ lớp dẫn điện bên dưới.

• Lớp dẫn điện trên (ITO Film Layer)
  – Phủ chất dẫn trong suốt (ITO) giúp nhận tín hiệu chạm.
  – Kết nối ra mạch thông qua cáp FPC.

• Khoảng đệm cách điện (Spacer Dots)
  – Các chấm siêu nhỏ giữ khoảng cách giữa hai lớp dẫn điện.
  – Đảm bảo chỉ khi có lực nhấn mới tạo điểm tiếp xúc.

• Lớp kính hoặc nhựa nền (Glass/Plastic Substrate)
  – Tạo độ cứng và độ phẳng, bảo vệ LCD bên dưới.
  – Chịu được rung nhẹ và môi trường công nghiệp.

• Lớp dẫn điện dưới (ITO Glass/Film Bottom Layer)
  – Phủ chất dẫn ITO ở lớp dưới, hoàn thiện mạch điện trở cảm ứng.

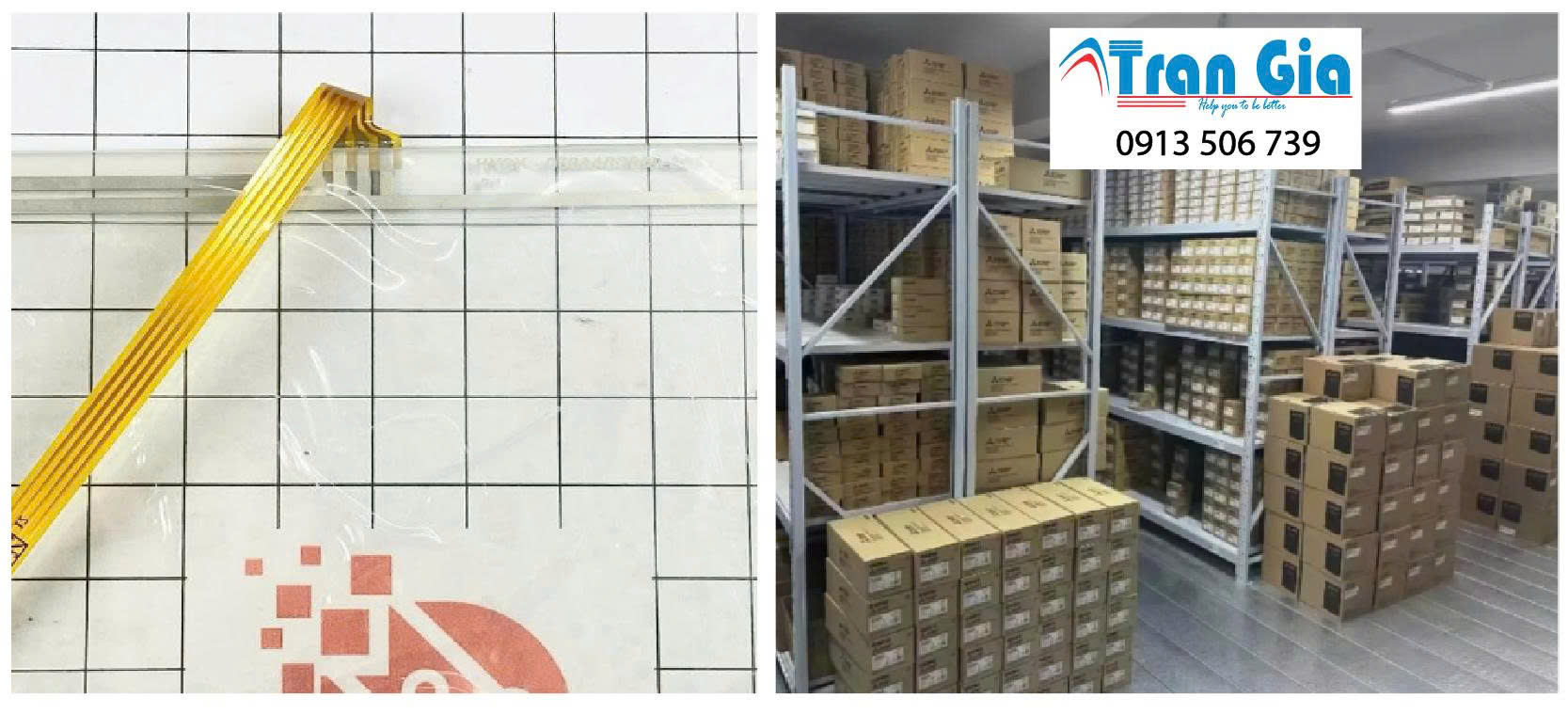

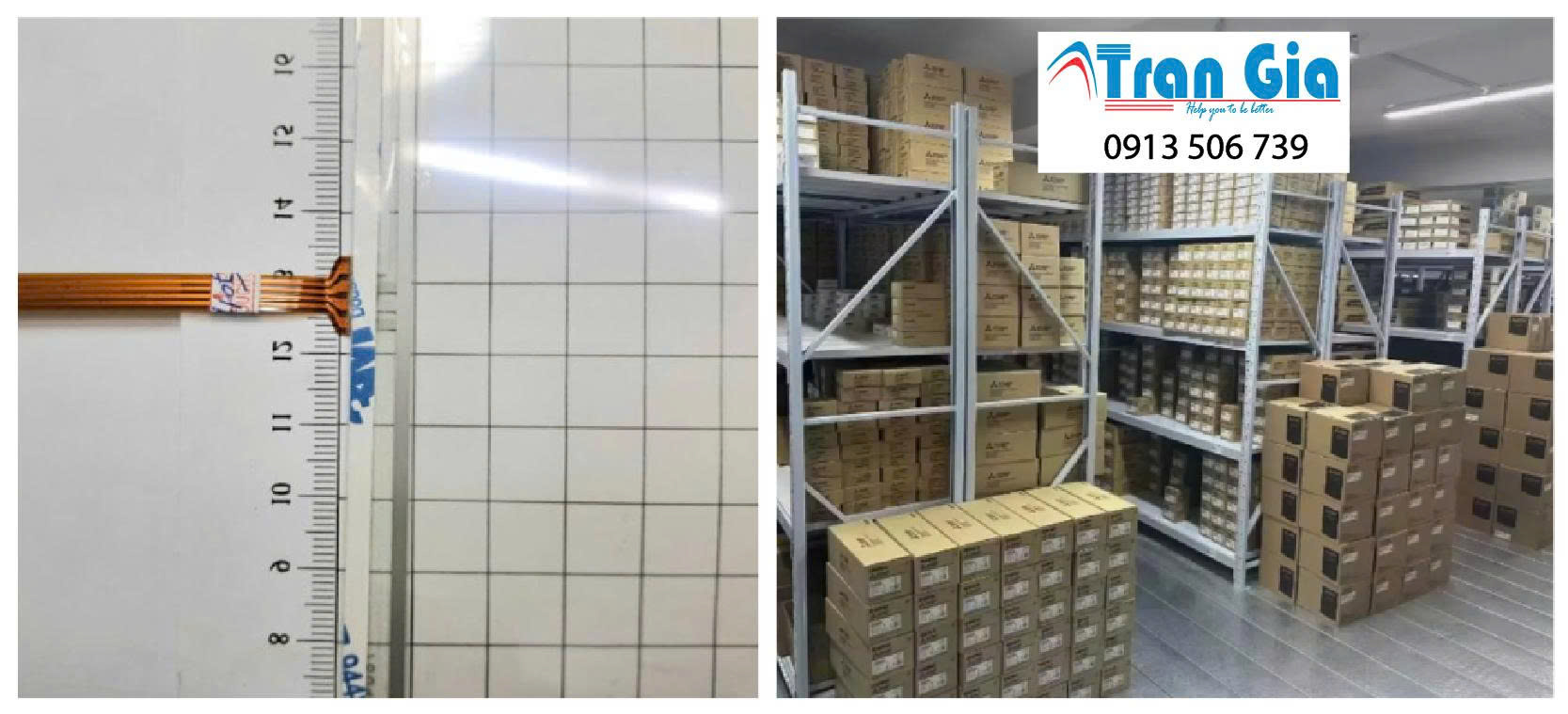

• Cáp kết nối FPC (Flexible Printed Circuit)
  – Cáp mềm 4 hoặc 5 dây nối trực tiếp tới board điều khiển màn hình.
  – Truyền tín hiệu cảm ứng về bộ xử lý HMI.

• Lớp keo dán công nghiệp hoặc băng dính viền
  – Dùng cố định tấm cảm ứng lên khung màn hình LCD.
  – Ngăn bụi và hơi ẩm lọt vào giữa LCD và cảm ứng.

Mục đích sử dụng Tấm cảm ứng TP177A 5.7 inch

1. Giao diện người – máy (HMI)

• Dùng làm màn hình vận hành để người vận hành quan sát trạng thái máy, dây chuyền sản xuất.

• Hiển thị dữ liệu thời gian thực: nhiệt độ, áp suất, tốc độ, mức nguyên liệu…

2. Nhập lệnh điều khiển

• Cho phép chạm trực tiếp để nhập lệnh (Start/Stop, thay đổi thông số cài đặt).

• Giúp thay thế nút nhấn cơ học truyền thống → gọn gàng hơn, dễ mở rộng.

3. Giám sát và cảnh báo

• Theo dõi cảnh báo/Alarm và trạng thái lỗi của hệ thống.

• Giúp kỹ thuật viên nhanh chóng phát hiện sự cố để xử lý.

4. Quản lý công thức & dữ liệu

• Lưu trữ và chọn recipe (công thức sản xuất) trực tiếp trên màn hình.

• Ghi nhận dữ liệu (logging) để phân tích vận hành.

5. Kết nối truyền thông với PLC

• Kết nối PLC Siemens S7-200/300/400 hoặc thiết bị khác qua MPI/Profibus/RS485.

• Cho phép đồng bộ dữ liệu điều khiển giữa HMI và PLC.

6. Giảm thao tác thủ công

• Giúp tiết kiệm thời gian vận hành, giảm sai sót khi nhập thông số.

• Dễ huấn luyện cho công nhân mới vì giao diện trực quan.

7. Thay thế / nâng cấp hệ thống cũ

• Được sử dụng phổ biến trong máy đóng gói, máy CNC, băng chuyền, lò sấy…

• Thích hợp cho nâng cấp hệ thống HMI đời cũ sang hệ mới với chi phí hợp lý.
