TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Sửa màn hình HMI, sửa màn hình cảm ứng lấy gấp trong ngày các khu vực xung quanh TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Kiểm tra và sửa chữa các thành phần chính của màn hình HMI bị lỗi

Để sửa chữa màn hình HMI hiệu quả, bạn cần kiểm tra kỹ lưỡng các thành phần chính của màn hình. Dưới đây là một số hướng dẫn cụ thể.

– Kiểm tra nguồn điện: Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.
– Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.
– Kiểm tra màn hình LCD; Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.
– Kiểm tra các thiết bị kết nối:mKiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.

Thay thế linh kiện cho màn hình HMI bị lỗi
Nếu đã kiểm tra và phát hiện lỗi ở các linh kiện của màn hình HMI => cần thay thế linh kiện mới để khắc phục lỗi.

Thay thế nguồn điện:  cần chắc chắn rằng nguồn điện mới tương thích với thông số kỹ thuật của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo nguồn điện cũ và lắp đặt nguồn điện mới. Kiểm tra kỹ các dây nguồn và các kết nối để đảm bảo an toàn.
Thay thế bo mạch chủ HMI :  cần chắc chắn rằng bo mạch chủ mới tương thích với model của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo bo mạch chủ cũ và lắp đặt bo mạch chủ mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế màn hình LCD cho HMI  :  cần chọn màn hình LCD mới có cùng kích thước và độ phân giải với màn hình cũ. Cắt nguồn điện cấp cho màn hình HMI. Tháo màn hình LCD cũ và lắp đặt màn hình LCD mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế các thiết bị kết nối HMI : cần chọn các thiết bị kết nối mới tương thích với màn hình HMI Siemens. Cắt nguồn điện cấp cho màn hình HMI. Tháo thiết bị kết nối cũ và lắp đặt thiết bị kết nối mới. Kiểm tra kỹ các kết nối để đảm bảo an toàn.

Lỗi thường gặp ở màn hình HMI

• Khi gặp phải tình trạng màn hình HMI không lên nguồn, điều đầu tiên cần làm là xác định nguyên nhân của vấn đề. Việc này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí sửa chữa. Dưới đây là hướng dẫn chi tiết về cách sửa chữa màn hình HMI Omron không lên nguồn.
• Kiểm tra nguồn điện màn hình HMI : Nguồn điện là yếu tố đầu tiên cần kiểm tra khi màn hình HMI không lên nguồn, nên sử dụng đồng hồ đo điện để kiểm tra xem nguồn điện cấp cho màn hình HMI có ổn định và đủ điện áp hay không. Nếu phát hiện nguồn điện không ổn định hoặc không đủ điện áp, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
• Kiểm tra bo mạch chủ màn hình HMI: Bo mạch chủ là thành phần quan trọng nhất trong màn hình HMI. Nếu bo mạch chủ bị hỏng, màn hình sẽ không hoạt động, cần kiểm tra kỹ lưỡng bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode và tranzitor.
• Kiểm tra màn hình LCD màn hình HMI: Màn hình LCD cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới để khắc phục lỗi.
• Kiểm tra kết nối; Các dây kết nối giữa màn hình HMI và các thiết bị khác cũng có thể gây ra lỗi không lên nguồn. Hãy kiểm tra các dây kết nối xem có bị lỏng, gãy hoặc đứt hay không. Nếu phát hiện lỗi, hãy thay thế dây kết nối mới hoặc sửa chữa chỗ bị lỗi.

Xác định nguyên nhân và cách khắc phục lỗi màn hình HMI không hoạt động
Việc xác định nguyên nhân chính xác là rất quan trọng trong quá trình sửa chữa. Dưới đây là một số nguyên nhân phổ biến và cách khắc phục tương ứng.

• Sửa chữa màn hình cảm ứng HMI Lỗi nguồn: Lỗi nguồn là nguyên nhân thường gặp nhất khi màn hình HMI không lên nguồn. Để khắc phục, cần kiểm tra nguồn điện cấp cho màn hình HMI bằng đồng hồ đo điện. Nếu nguồn điện không ổn định, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
• Sửa chữa màn hình cảm ứng HMI Lỗi bo mạch chủ: Nếu bo mạch chủ bị hỏng, cần kiểm tra kỹ lưỡng để phát hiện các dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Nếu phát hiện lỗi, có thể thử sửa chữa hoặc thay thế bo mạch chủ mới.
• Sửa chữa màn hình cảm ứng HMI Lỗi màn hình LCD: Màn hình LCD có thể bị hỏng do nhiều nguyên nhân khác nhau, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới.
• Sửa chữa màn hình cảm ứng HMI Lỗi phần mềm: Lỗi phần mềm cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn => có thể thử cài đặt lại phần mềm cho màn hình HMI để khắc phục lỗi phần mềm, có thể tải phần mềm mới từ website của nhà sản xuất hoặc sử dụng đĩa cài đặt đi kèm.

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

Sửa Màn hình cảm ứng HMI bị nứt, vỡ
Sửa Màn hình cảm ứng HMI Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
Sửa Màn hình cảm ứng HMI Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
Sửa Màn hình cảm ứng HMI Không truyền thông được, lỗi bo mạch kết nối PLC…
Sửa Màn hình cảm ứng HMI hiển thị mờ
Sửa Màn hình cảm ứng HMI  Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Sửa Màn hình cảm ứng HMI  hiển thị bị chấm đen
Sửa Màn hình cảm ứng  HMI bị hiển thị sọc LCD
Sửa Màn hình cảm ứng HMI không hiển thị, không sáng
Sửa Màn hình HMI bị treo (bị đơ), không thể cảm ứng
Sửa Màn hình cảm ứng HMI chạm không ăn
Sửa Màn hình HMI bị lỗi nguồn, mất nguồn
Sửa Màn hình  bị lỗi cao áp
Sửa Màn hình bị lỗi không kết nối được với PLC
Sửa Nứt, vỡ màn hình HMI
Sửa Hư nguồn HMI
Sửa Màn hình cảm ứng HMI  Có nguồn nhưng màn hình không hiển thị.
Sửa Màn hình cảm ứng HMI  Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
Sửa Màn hình cảm ứng HMI  Treo màn hình, màn hình đơ.
Sửa Màn hình cảm ứng HMI  Không kết nối được với PLC.

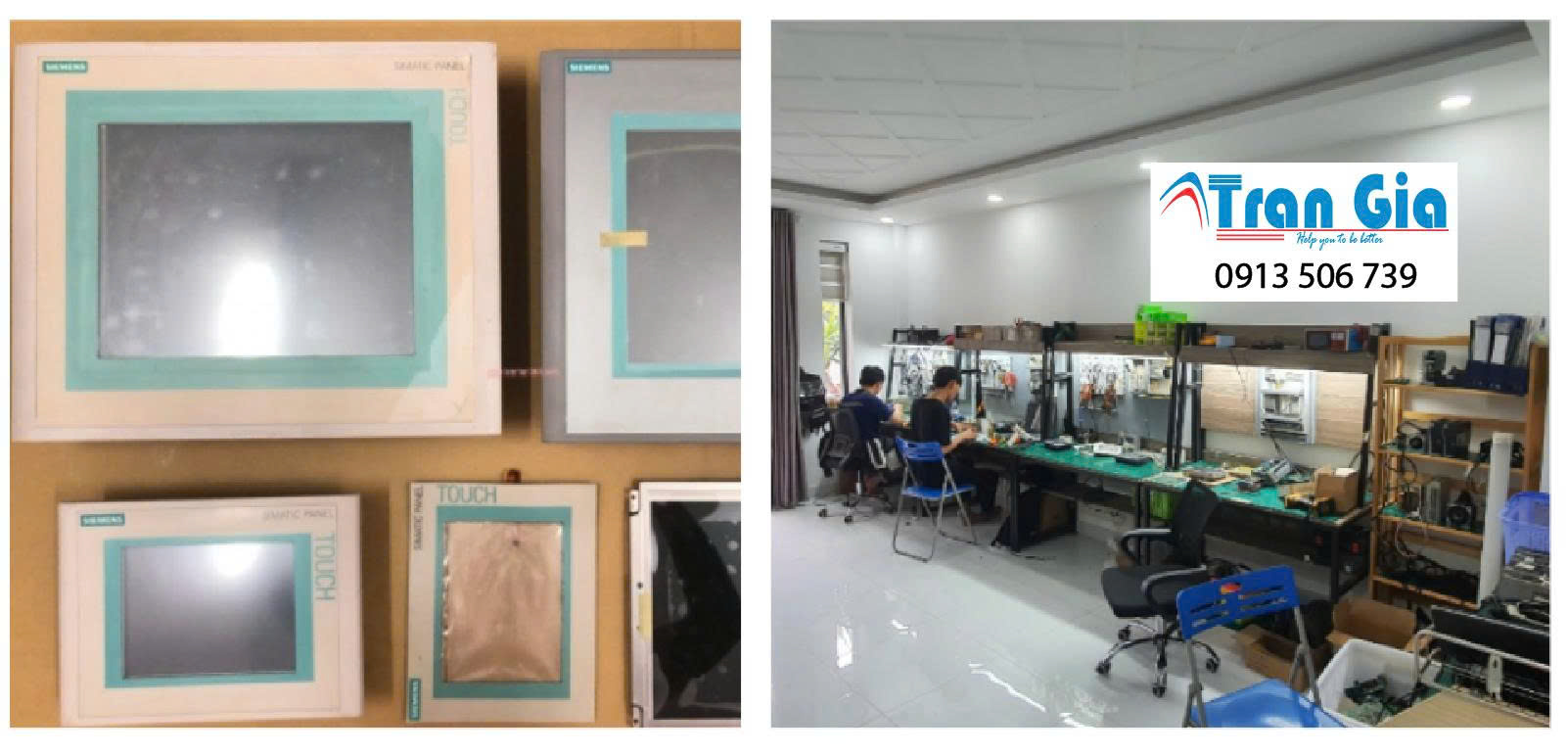

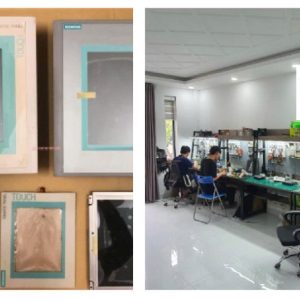

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Bảng mã lỗi màn hình HMI

1. Lỗi nội tại HMI (Runtime Errors – RTE)

Mã lỗi	Mô tả lỗi	Hướng xử lý
RTE-001	Log Failed – Không đủ bộ nhớ lưu log	Giảm tải log, xóa file cũ
RTE-002	Device not found – Không tìm thấy thiết bị lưu	Kiểm tra kết nối và thiết bị lưu trữ
RTE-011	Screen Capture – Không đủ bộ nhớ	Xóa bớt dữ liệu hoặc tăng bộ nhớ
RTE-012	Screen Capture – Không tìm thấy thiết bị	Gắn lại hoặc thay thiết bị lưu
RTE-013	Screen Capture – Lỗi ghi file	Kiểm tra quyền ghi và bộ nhớ
RTE-021	Handshake Timeout Error – Mất đồng bộ PLC/HMI	Kiểm tra cài đặt giao tiếp và PLC
RTE-041→071	Lỗi Email/FTP/HTTP	Kiểm tra cấu hình mạng, địa chỉ và quyền truy cập
RTE-500	SRAM Check Sum Error – Lỗi bộ nhớ trong HMI	Reset nguồn, nạp lại project
RTE-130	SD card removed – Thẻ nhớ bị rút khi hoạt động	Gắn lại thẻ và khởi động lại
RTE-131	Project tồn tại ở cả SD và Flash	Chọn nguồn project phù hợp

2. Lỗi giao tiếp qua Modbus Protocol

Mã lỗi	Mô tả lỗi	Hướng xử lý
0x0001	Illegal Function – Hàm không được hỗ trợ	Dùng lệnh đúng theo PLC/HMI hỗ trợ
0x0002	Illegal Data Address – Địa chỉ không hợp lệ	Chỉnh lại địa chỉ vùng nhớ
0x0003	Illegal Data Value – Giá trị dữ liệu sai	Nhập giá trị trong giới hạn cho phép
0x0004	Slave Device Failure – Lỗi nội tại thiết bị	Kiểm tra và khởi động lại thiết bị slave (PLC)

3. Lỗi PLC phản hồi qua HMI

Mã lỗi ví dụ	Mô tả lỗi	Hướng xử lý
P499 + Hex	Lỗi từ PLC trả về (theo mã hex)	Tra tài liệu PLC để biết chi tiết
ERxx	Lỗi giao tiếp/thiết lập giữa PLC và HMI	Kiểm tra cấu hình, dây cáp, giao thức



4. HMI Panasonic (GT Series)

5. HMI Pro-face (GP Series)

6. HMI M2I (XTOP Series)



7. HMI Siemens (KTP/TP/Comfort Panel)

8. HMI Allen-Bradley PanelView Plus / 5000



Dịch vụ của TRAN GIA Sửa Màn hình

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa màn hình Xtop, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Dưới đây là một số thiết bị TRẦN GIA đang trong quá trình sửa chữa- Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

– Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa nguồn PLC, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
