TRAN GIA Automation chuyên cung cấp màn hình HMI chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Sửa màn hình ESA VT600 VT5500000AB VT520G000 VT1101SF000 VT55000P0 VT5500000 VT520T0P0 VT520T000 VT4401SF0P0 VT4402SF000 VT440 L1SF000 VT420 L1SF000 VT420 25F000 VT420 1SF000 VT4202SF000 VT330WAPT00 VT320WA0000 VT310WAP000 VT310WA0000 VT300W000CN VT300WAP000 VT300WA0000 VT130W000DP VT130W00000 VT190WAP000 VT190WA0000 VT170WA0000 VT160W000DP VT160W00000 VT150W000AB VT150WA00CN VT150W000DP VT150W00000 VT1101SE000 VT1001SP000 VT1001SF000 VT1001SE000 VT06000000 VT050000CN VT050 00000 VT320WAP000 .Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Lỗi thường gặp phải màn hình ESA VT600 VT5500000AB VT520G000 VT1101SF000 VT55000P0 VT5500000 VT520T0P0 VT520T000 VT4401SF0P0 VT4402SF000 VT440 L1SF000 VT420 L1SF000 VT420 25F000 VT420 1SF000 VT4202SF000 VT330WAPT00 VT320WA0000 VT310WAP000 VT310WA0000 VT300W000CN VT300WAP000 VT300WA0000 VT130W000DP VT130W00000 VT190WAP000 VT190WA0000 VT170WA0000 VT160W000DP VT160W00000 VT150W000AB VT150WA00CN VT150W000DP VT150W00000 VT1101SE000 VT1001SP000 VT1001SF000 VT1001SE000 VT06000000 VT050000CN VT050 00000 VT320WAP000

1. Communication broken / No Characters Received

• Nguyên nhân: Mất kết nối giữa HMI và PLC qua cổng COM; cáp COM hỏng hoặc thiết lập baudrate sai.

• Khắc phục: Kiểm tra kết nối cáp seri, điều chỉnh baud rate phù hợp và đảm bảo cáp đúng loại

2. Device error codes 001, 003, … 022, …

• Nguyên nhân: Lỗi chương trình HMI hoặc firmware bị lỗi.

• Khắc phục: Tải lại project qua VT‑EDS hoặc VT‑PROG; nếu lỗi vẫn còn, thực hiện reset thiết bị rồi cài lại firmware – nếu hỏng phần cứng thì cần thay màn.

3. Error 013 / Message not implemented

• Nguyên nhân: PLC gửi tín hiệu (bit/địa chỉ) mà project HMI chưa khai báo tin nhắn xử lý (Alarm message).

• Khắc phục: Cập nhật project, thêm các thông báo cho tất cả bit/giá trị mà PLC có thể đặt.

4. Error 022 Protocol or connection error

• Nguyên nhân: Lỗi truyền thông ESA‑BUS hoặc Ethernet; không tương thích giao thức, dây nối tiếp đất sai hoặc nhiễu.

• Khắc phục: Kiểm tra lại dây nối, đất nối đúng và độ nhiễu gần thiết bị khác.

💾 Lỗi liên quan bộ nhớ và file

5. End of program memory / out of memory

• Nguyên nhân: Dung lượng bộ nhớ HMI đã đầy, không tải được project nữa.

• Khắc phục: Xóa dữ liệu không cần thiết, chia nhỏ project hoặc nâng cấp module bộ nhớ sẵn có.

6. Disk full / file errors (e.g. C0301350)

• Nguyên nhân: Thẻ nhớ ngoài (USB, SD card) đầy hoặc file import/export lỗi.

• Khắc phục: Xóa file không cần thiết, khởi động lại terminal và nhập lại project; đảm bảo đường dẫn file và tên hợp lệ.

🧾 Lỗi lập trình, tag hoặc script

7. Script error / Tag has no valid value (C03004B2, C03004E0…)

• Nguyên nhân: Script VBScript tham chiếu đến tag không tồn tại hoặc có giá trị NULL/không hợp lệ.

• Khắc phục: Kiểm tra project HMI để đảm bảo tất cả tag được sử dụng phải tồn tại, hoặc khởi tạo giá trị default trước khi tham chiếu.

8. Too many alarms/fonts/views (C0303240, C030323D)

• Nguyên nhân: Project chứa quá nhiều view alarm, font hoặc pages vượt giới hạn HMI.

• Khắc phục: Giảm số lượng alarm view (trên 8), giảm font dùng hoặc tối ưu layout trang.

9. License mismatch / Too many tags (C030330B)

• Nguyên nhân: Số lượng tag sử dụng trong project vượt hạn mức license đã cấp phép.

• Khắc phục: Kiểm tra license RT (runtime); nếu vượt, cập nhật hoặc mua license tương ứng.

🔄 Lỗi hệ thống nội tại

10. System error / WindowsCE fault (C0300503, 80004005…)

• Nguyên nhân: Lỗi hệ điều hành Embedded Windows CE hoặc module ARM7 chưa khởi động đúng.

• Khắc phục: Reset thiết bị cứng, sau đó tải lại firmware hoặc thông qua menu “Service” của ESA terminal.

11. General access denied (80070005)

• Nguyên nhân: Không đủ quyền truy cập file hoặc thư mục log.

• Khắc phục: Xóa thủ công file log hoặc chạy software cài đặt dưới quyền administrator.

Bảng mã lỗi màn hình ESA VT600 VT5500000AB VT520G000 VT1101SF000 VT55000P0 VT5500000 VT520T0P0 VT520T000 VT4401SF0P0 VT4402SF000 VT440 L1SF000 VT420 L1SF000 VT420 25F000 VT420 1SF000 VT4202SF000 VT330WAPT00 VT320WA0000 VT310WAP000 VT310WA0000 VT300W000CN VT300WAP000 VT300WA0000 VT130W000DP VT130W00000 VT190WAP000 VT190WA0000 VT170WA0000 VT160W000DP VT160W00000 VT150W000AB VT150WA00CN VT150W000DP VT150W00000 VT1101SE000 VT1001SP000 VT1001SF000 VT1001SE000 VT06000000 VT050000CN VT050 00000 VT320WAP000

🧾 Bảng mã lỗi vận hành và chương trình

Communication Broken / “No Characters Received”

Nguyên nhân: Kết nối giữa HMI và PLC bị gián đoạn qua cổng COM, cáp bị lỗi, sai baud rate hoặc parity.
Khắc phục: Kiểm tra cáp COM, cấu hình truyền thông trong phần mềm tương thích với PLC.

Wrong VT in Project / Wrong PLC in Project

Nguyên nhân: Project thiết kế sử dụng model HMI hoặc PLC sai.
Khắc phục: Kiểm tra và thiết lập lại đúng type HMI & PLC trên VT-EDS/Crew.

Too much data in page / Page not found / Data not found

Nguyên nhân: Trang (page) chứa quá nhiều dữ liệu, hoặc page bị thiếu, tag không xác định, hoặc recipe không tồn tại.
Khắc phục: Thiết kế lại project giảm dữ liệu mỗi trang; đảm bảo tất cả page & tag tồn tại.

Error 013 – Message not implemented

Nguyên nhân: Có tag PLC gửi tín hiệu mà project không định nghĩa message xử lý.

⚠️ Lỗi Script & Tag (C030xxxx)

C03004B2 – Tag has no valid value

Nguyên nhân: Script VBScript truy cập tag không tồn tại hoặc giá trị rỗng (NULL).
Khắc phục: Xác định đầy đủ tất cả tag được dùng trong script, khởi tạo giá trị mặc định.

C03004E0 – Specified tag name not found

Nguyên nhân: Tag được tham chiếu trong script hoặc điều khiển không tồn tại trong project.
Khắc phục: Kiểm tra tên tag (chú ý phân biệt chữ hoa/thường), thêm tag nếu cần.

C0301358 – Too many tags

Nguyên nhân: Số tag vượt mức license Runtime cấp phép.
Khắc phục: Giảm số tag, hoặc nâng cấp license.

C0301112 / C0301104 / C030060C – Data log lỗi hoặc lỗi file recipe

Nguyên nhân: File recipe quá lớn; log data tràn; file bị hỏng.
Khắc phục: Sửa cấu trúc recipe, xóa log cũ, giảm số lượng mẫu dữ liệu.

🔧 Lỗi hệ thống/Driver nội tại

C0300503 – Driver external chưa sẵn sàng

Nguyên nhân: Driver truyền thông chưa load xong khi gọi script hoặc command.
Khắc phục: Đọc driver trước khi thực hiện script, delay script để đảm bảo driver hoạt động.

C0300510 – Lỗi module driver hệ thống ARM

Nguyên nhân: Firmware chưa hoàn chỉnh hoặc bị hỏng.
Khắc phục: Reset thiết bị, cài lại project và firmware mới.

80070005 – Access denied

Nguyên nhân: Không có quyền truy cập file log hoặc thư mục hệ thống.
Khắc phục: Xóa file log bị khóa, chạy tool ở quyền Admin.

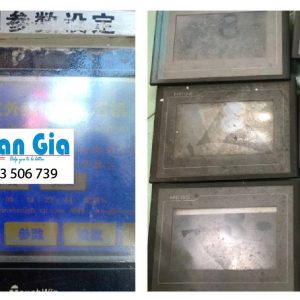

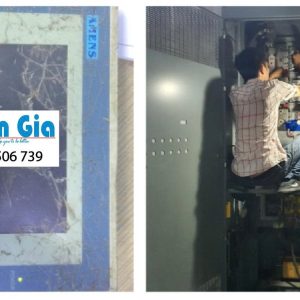

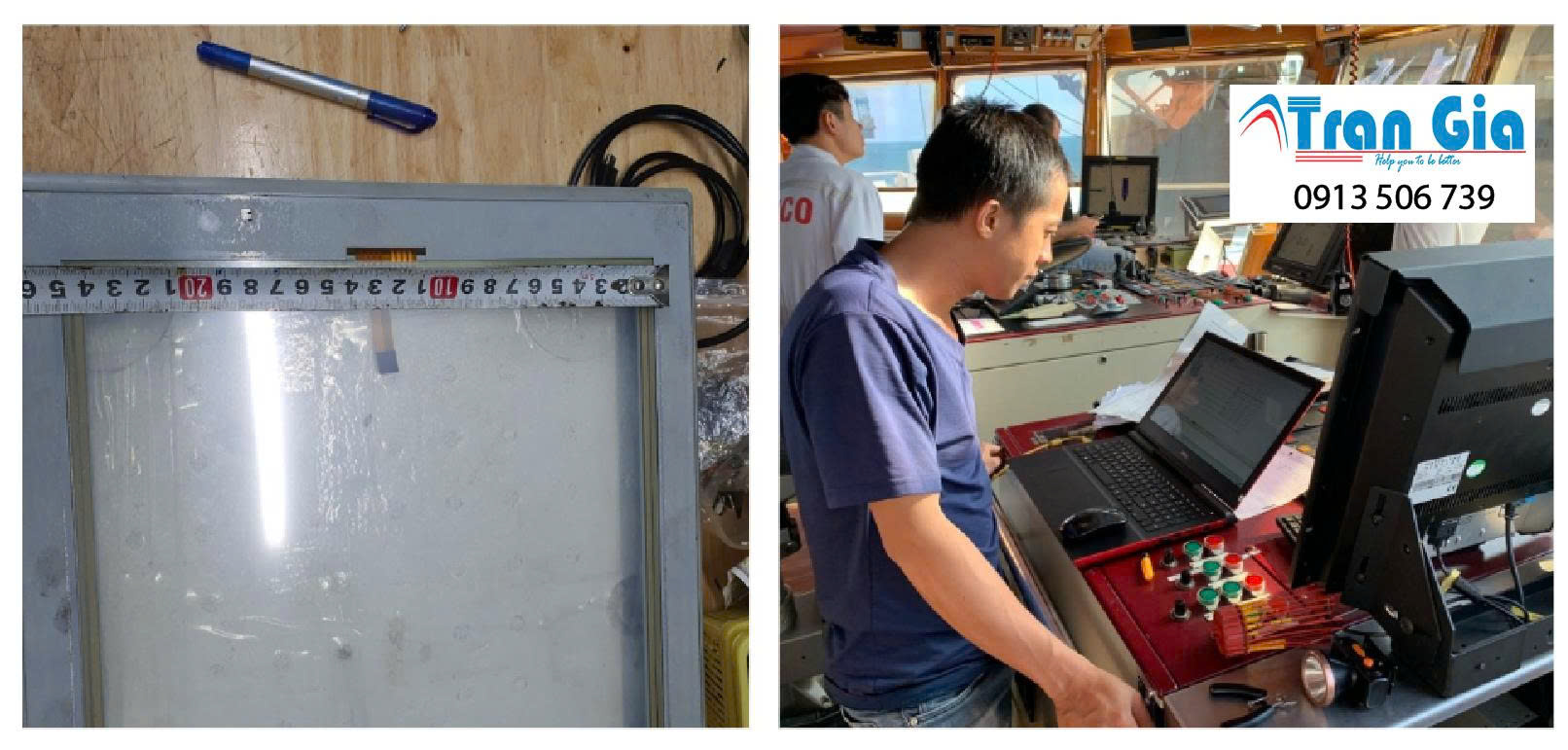

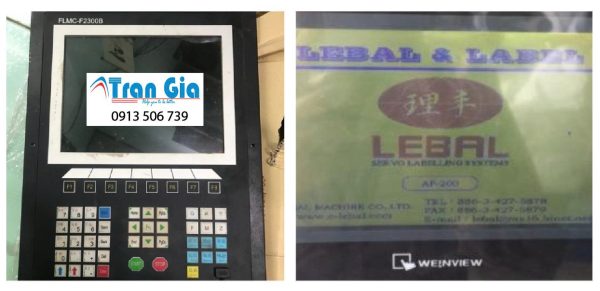

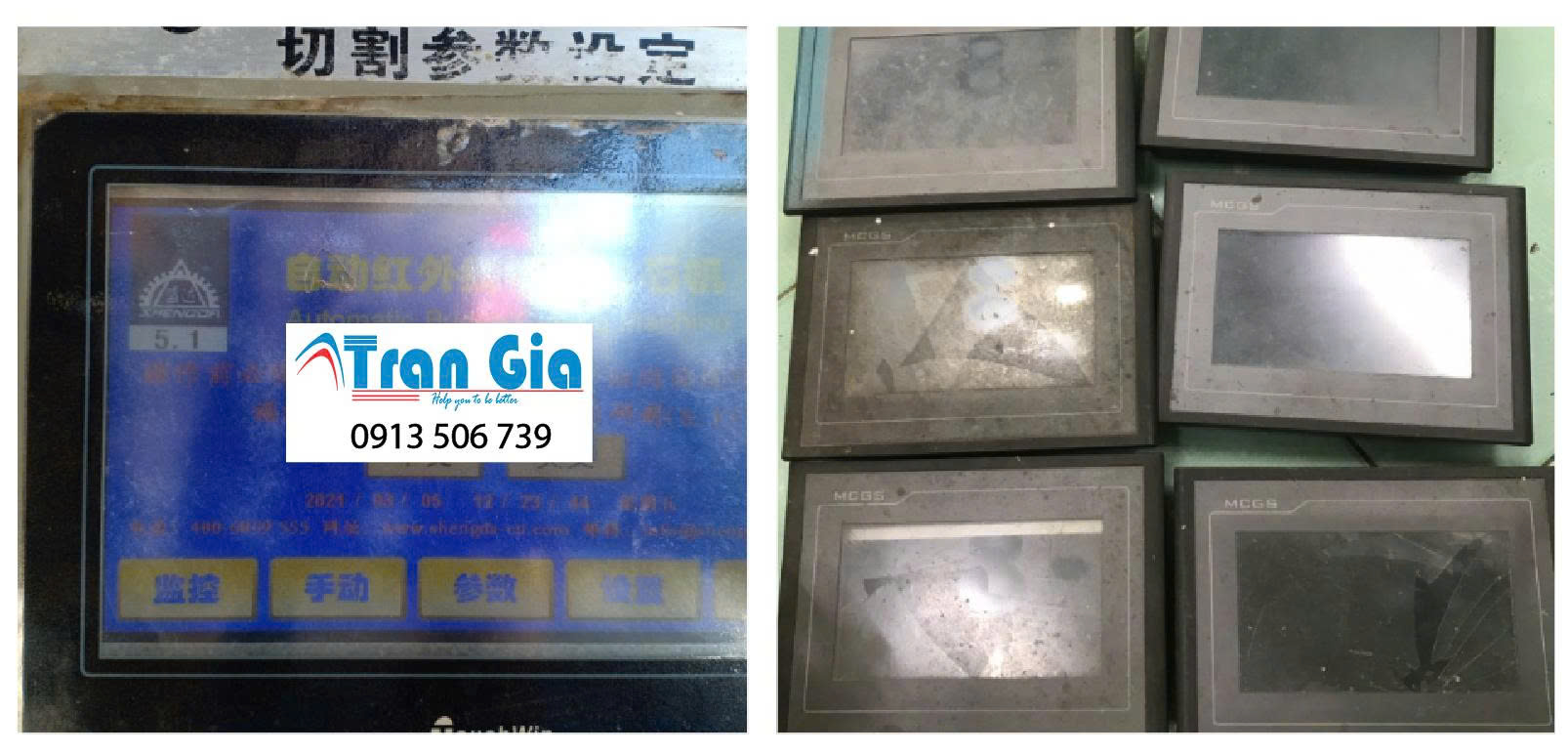

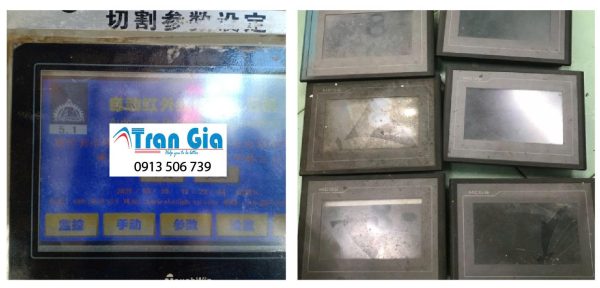

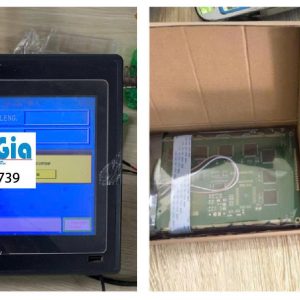

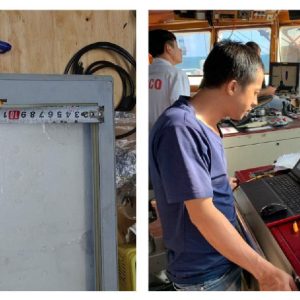

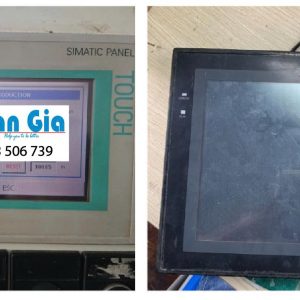

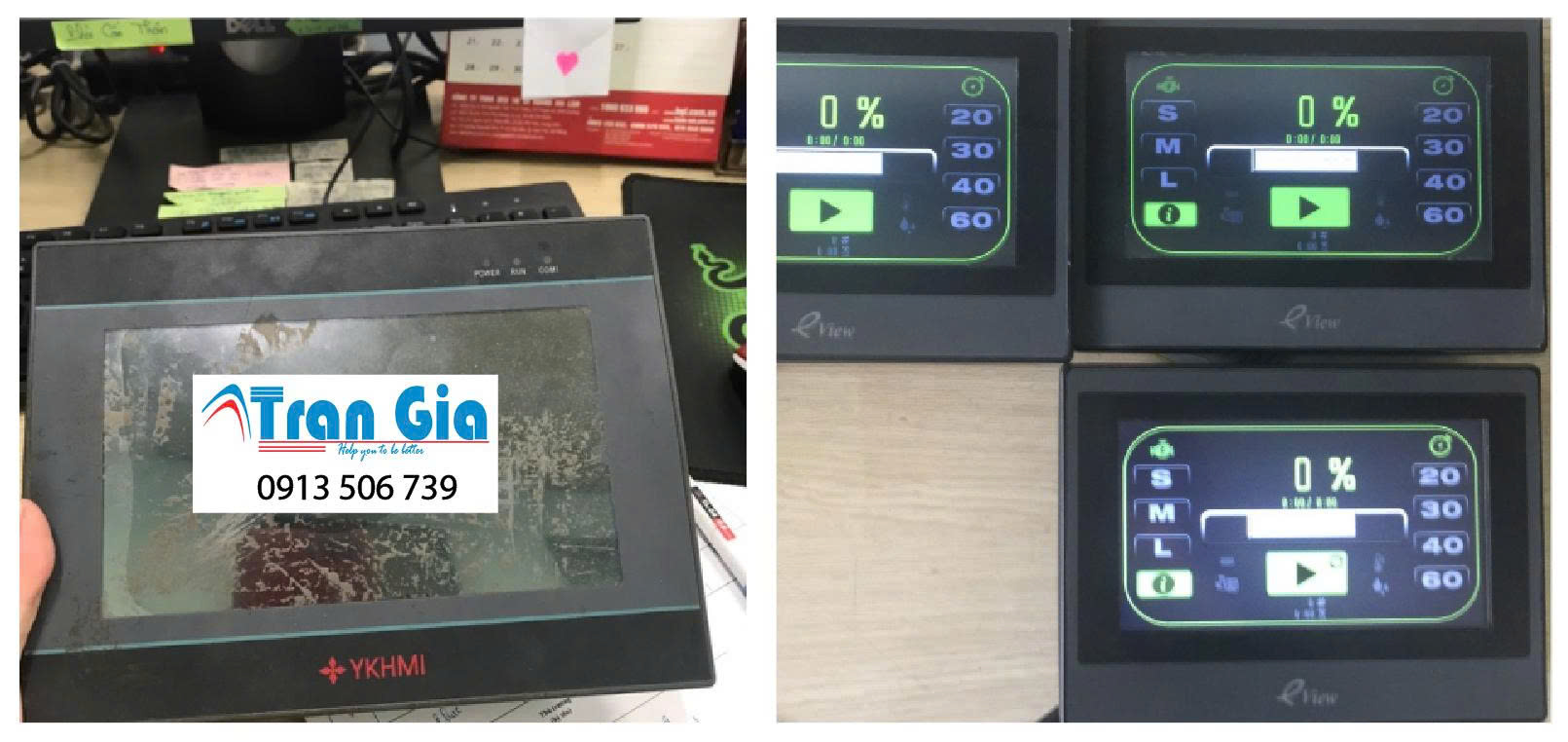

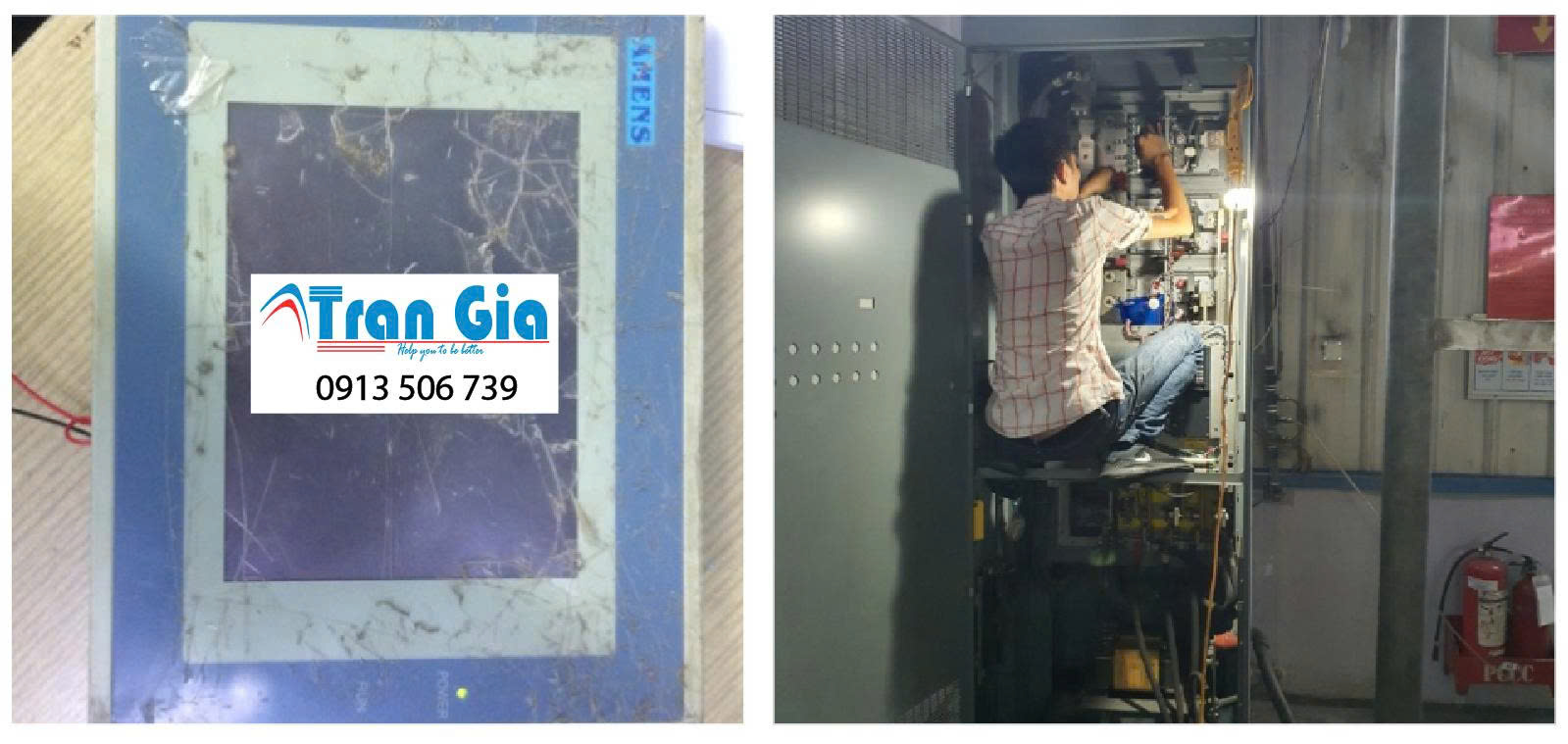

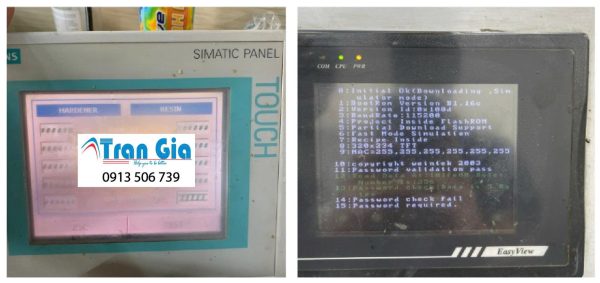

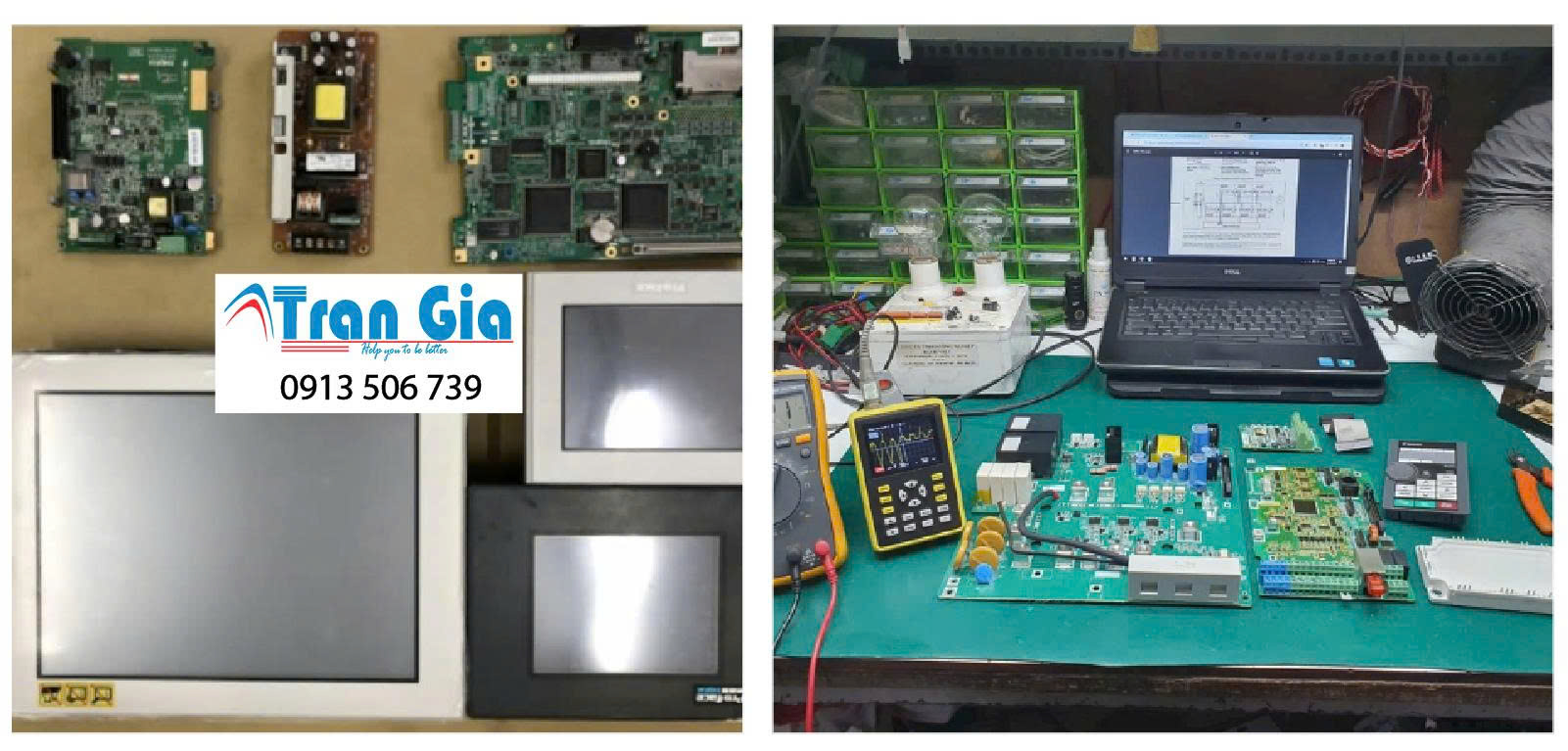

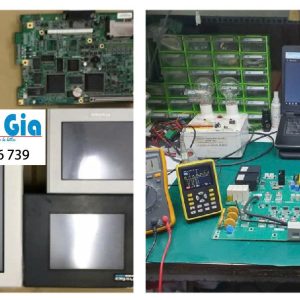

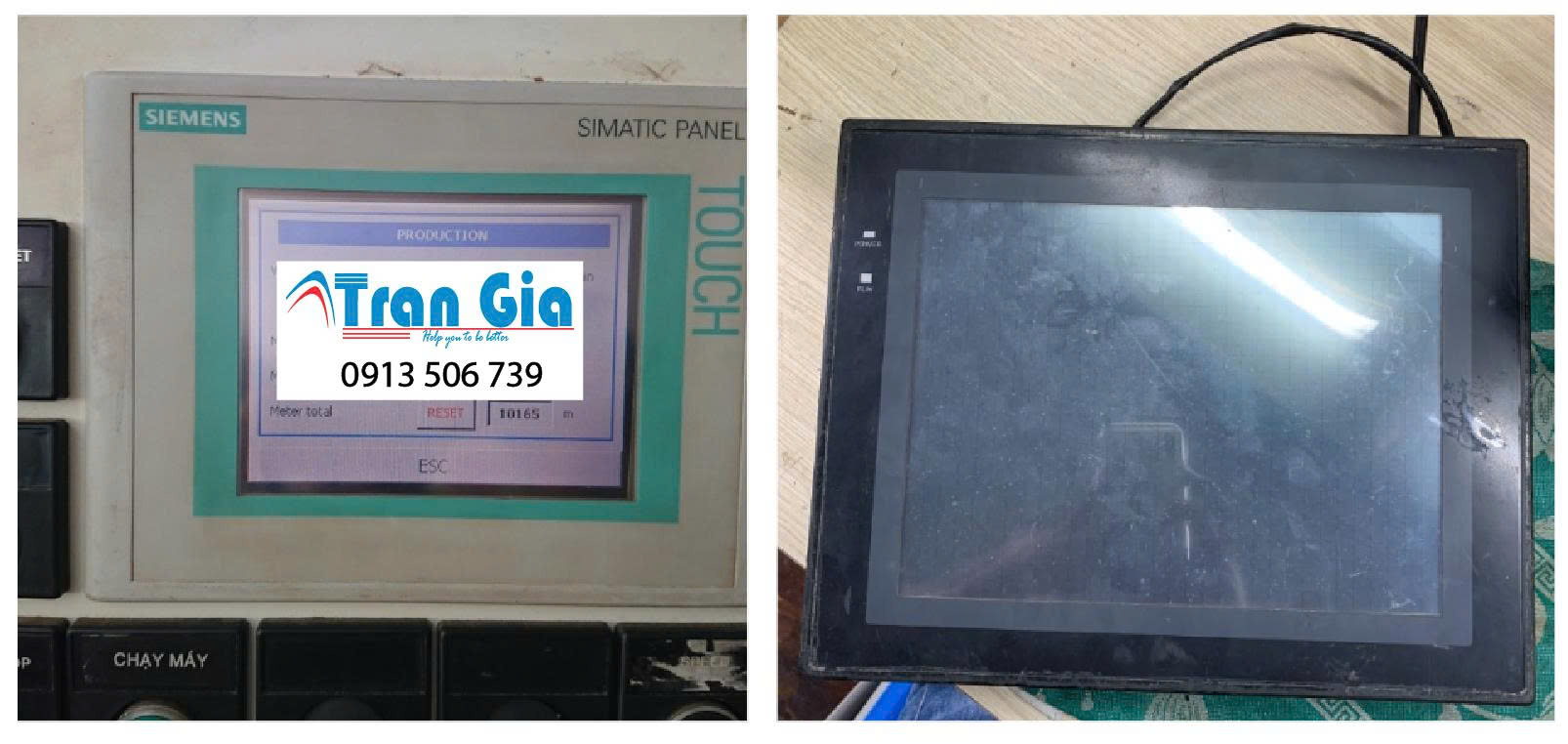

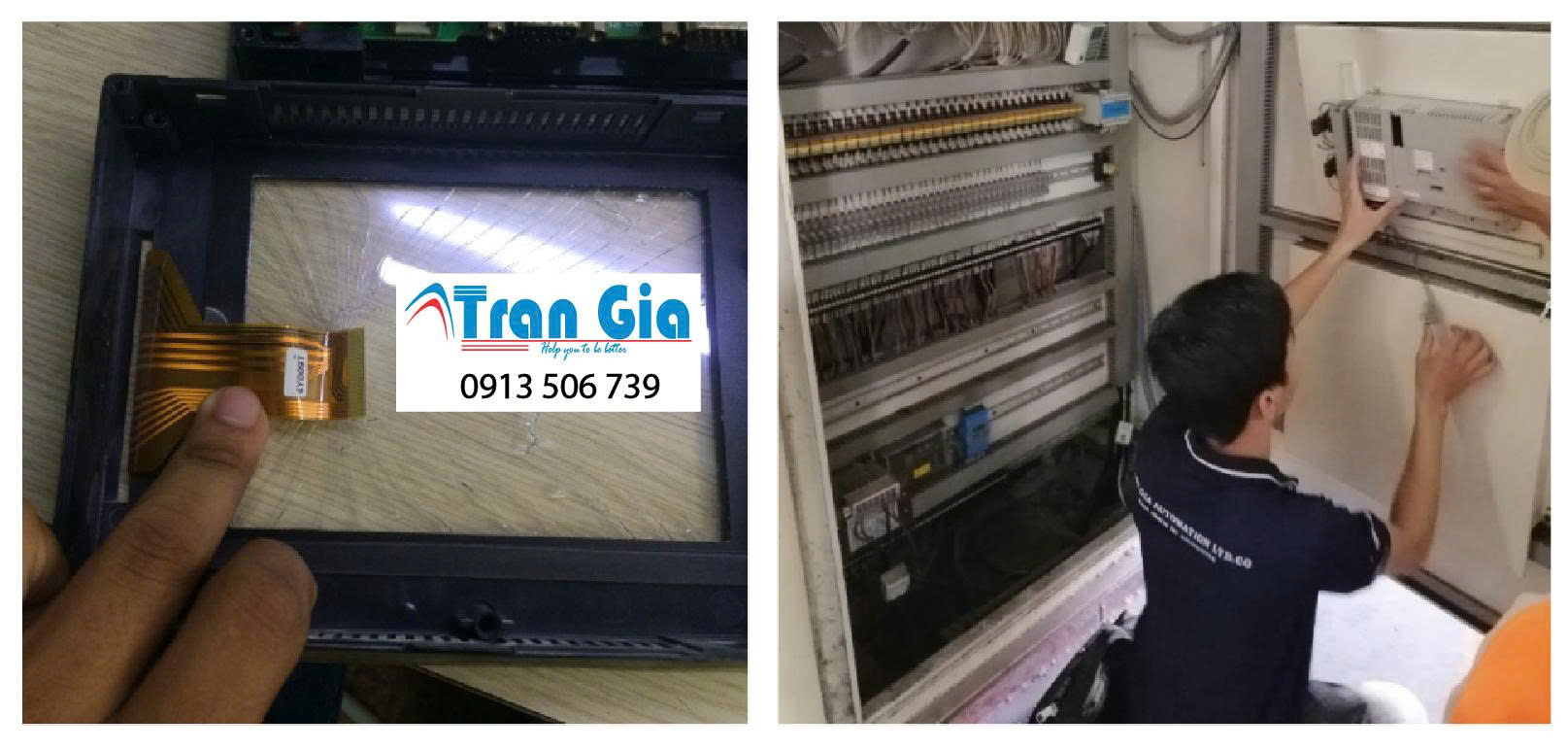

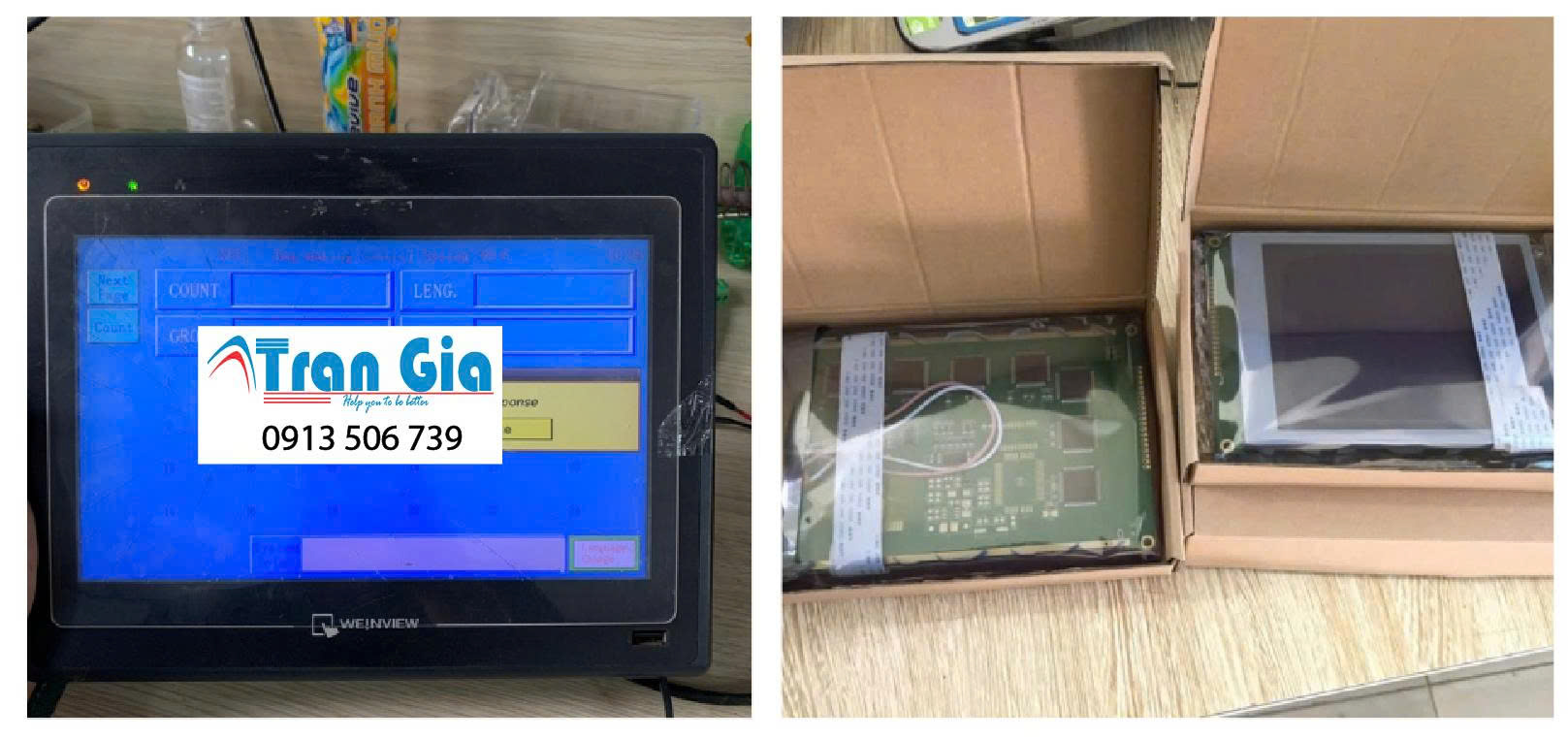

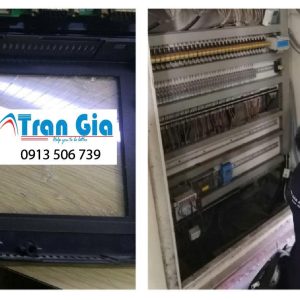

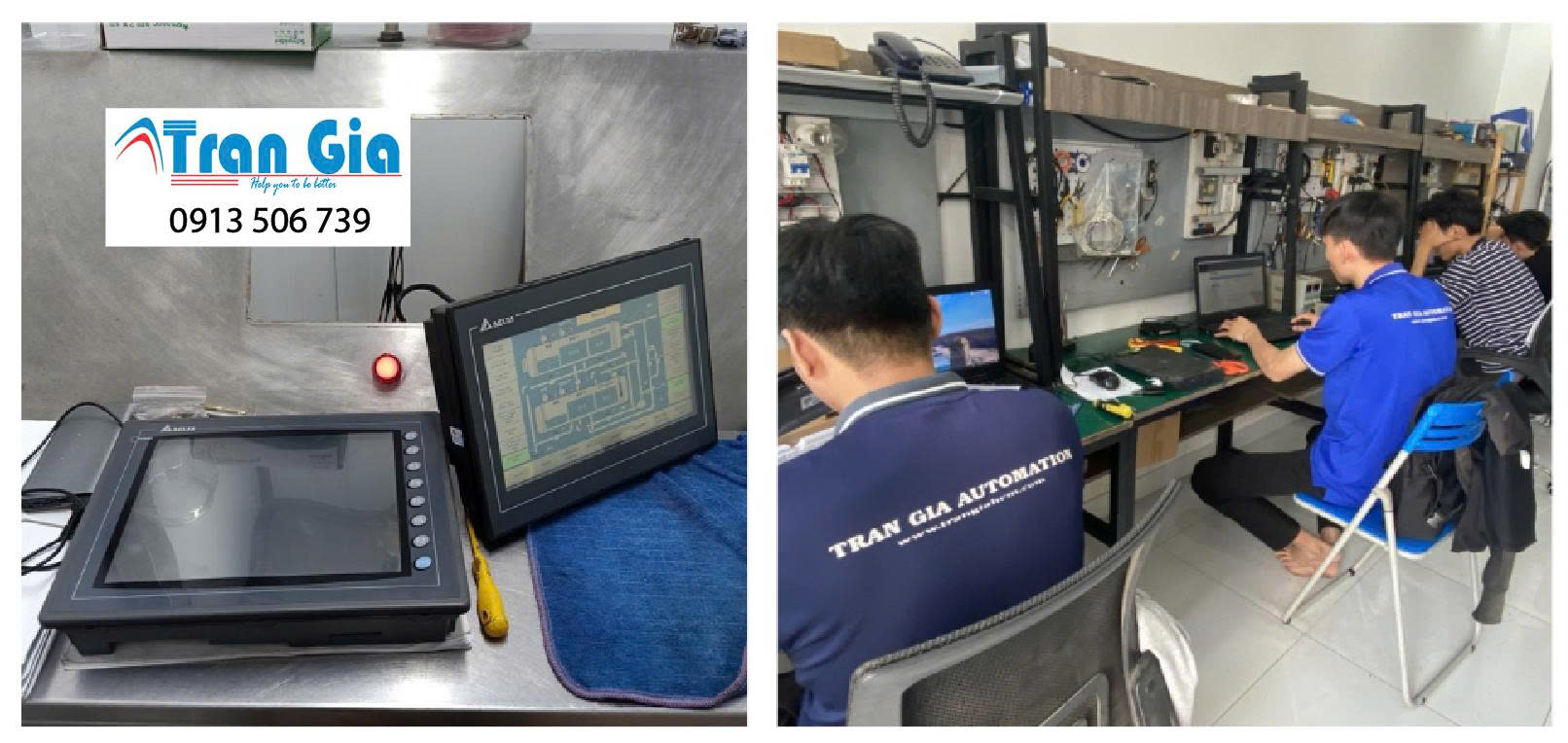

Hình ảnh một số màn hình HMI đang được sửa chữa tại Trần Gia Automation

Nguyên nhân gặp lỗi ở màn hình ESA VT600 VT5500000AB VT520G000 VT1101SF000 VT55000P0 VT5500000 VT520T0P0 VT520T000 VT4401SF0P0 VT4402SF000 VT440 L1SF000 VT420 L1SF000 VT420 25F000 VT420 1SF000 VT4202SF000 VT330WAPT00 VT320WA0000 VT310WAP000 VT310WA0000 VT300W000CN VT300WAP000 VT300WA0000 VT130W000DP VT130W00000 VT190WAP000 VT190WA0000 VT170WA0000 VT160W000DP VT160W00000 VT150W000AB VT150WA00CN VT150W000DP VT150W00000 VT1101SE000 VT1001SP000 VT1001SF000 VT1001SE000 VT06000000 VT050000CN VT050 00000 VT320WAP000

1. Lỗi kết nối truyền thông (Communication Error)

Nguyên nhân:

• Cáp truyền thông bị đứt, chập, hoặc gắn sai cổng COM.

• Cấu hình thông số truyền thông (baudrate, parity, stop bit) không khớp với thiết bị PLC.

• Địa chỉ thiết bị sai, chọn sai model giao tiếp (ví dụ: chọn Mitsubishi FX nhưng PLC là Siemens S7-200).

2. Lỗi do nguồn cấp không ổn định

Nguyên nhân:

• Nguồn DC/AC cấp vào màn hình bị dao động, sụt áp hoặc quá áp.

• Thiết bị dùng chung nguồn với động cơ, biến tần gây nhiễu cao.

• Dây cấp nguồn quá nhỏ, hoặc chiều dài lớn gây suy hao điện áp.

3. Lỗi phần mềm / project lập trình

Nguyên nhân:

• Tải project không đúng phiên bản phần mềm (VD: dùng phần mềm cũ để mở project mới).

• Thiết kế project sử dụng quá nhiều tag, hình ảnh lớn vượt quá bộ nhớ của HMI.

• Gán sai vùng nhớ/bit điều khiển, dùng tag không hợp lệ.

4. Lỗi bộ nhớ hoặc phần cứng màn hình

Nguyên nhân:

• Bộ nhớ trong (Flash hoặc RAM) bị đầy, lỗi hoặc xuống cấp.

• HMI đã hoạt động lâu năm khiến tụ điện, IC nhớ bị suy giảm chất lượng.

• File hệ thống lỗi, không thể khởi động hoặc load chương trình (xuất hiện dòng lỗi dạng

5. Lỗi thẻ nhớ / USB gắn ngoài

Nguyên nhân:

• Thẻ nhớ SD/USB có định dạng không tương thích (NTFS thay vì FAT32).

• File dữ liệu chứa virus, hoặc bị lỗi CRC.

• Gắn USB khi thiết bị đang hoạt động gây lỗi hệ thống.

6. Nhiễu điện từ hoặc nối đất kém

Nguyên nhân:

• Lắp màn hình gần thiết bị gây nhiễu mạnh (biến tần, động cơ, contactor).

• Không nối dây tiếp đất đúng chuẩn (GND nối sai hoặc không có).

• Dây tín hiệu chạy song song hoặc chéo với dây nguồn AC.

7. Lỗi do firmware hoặc hệ điều hành nhúng (Windows CE hoặc RTOS)

Nguyên nhân:

• Firmware của HMI bị lỗi sau cập nhật hoặc do mất nguồn giữa chừng khi ghi dữ liệu.

• Hệ điều hành không thể khởi động (hiện logo ESA nhưng treo máy).

• Thiết bị yêu cầu nạp lại firmware hoặc cài đặt lại từ đầu.

8. Lỗi license hoặc giới hạn tag

Nguyên nhân:

• Project vượt số lượng tag được phép bởi license gốc (thường gặp trên VT300, VT150).

• Dùng phiên bản phần mềm lập trình không đúng với bản quyền thiết bị.

• Không có license Runtime nếu dùng phiên bản phần mềm HMI mới hơn firmware máy.

9. Lỗi do môi trường làm việc

Nguyên nhân:

• Màn hình hoạt động trong môi trường bụi bẩn, độ ẩm cao làm oxy hóa board mạch.

• Nhiệt độ vượt quá ngưỡng cho phép (thường là 0~50°C).

• Hơi dầu, khí hóa chất gây ăn mòn.

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C
