TRAN GIA Automation chuyên cung cấp màn hình HMI Siemens chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời chuyên sửa Sửa màn hình cảm ứng HMI Siemens, khắc phục lỗi nhanh. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Các lỗi thường gặp khi sửa chữa màn hình HMI Siemens

– Màn hình cảm ứng Hmi Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình
– Màn hình cảm ứng Hmi Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
– Màn hình cảm ứng Hmi Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
– Màn hình cảm ứng Hmi Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD.

=>   Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
– Màn hình cảm ứng Hmi Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

– Màn hình cảm ứng Hmin Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp Màn hình cảm ứng Hmi Samkoon – Board nguồn thường là board chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp,NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng
ứng ma trận: Ma trận và điện trở. Một số loại HMI còn có các phím chức năng. Các môđun mở rộng khác,..

– Màn hình cảm ứng Hm Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi  người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn. Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗingười sử dụng. Trường hợp  này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.

Dấu hiệu màn hình HMI Siemens hư hỏng

1. Màn hình không hiển thị

Đây là lỗi phổ biến nhất. Nguyên nhân có thể do:

• Hỏng đèn nền hoặc màn hình LCD

• Board nguồn lỗi

• Lỗi cáp kết nối

• Nguồn điện đầu vào không ổn định

2. Màn hình bị sọc, nhiễu

• Hiển thị mờ, sai màu, xuất hiện sọc ngang/dọc

• Có thể do lỗi IC điều khiển hoặc cáp tín hiệu bị đứt

3. Cảm ứng không hoạt động

• Mất khả năng cảm ứng một phần hoặc toàn bộ

• Do lớp cảm ứng bị hỏng hoặc đứt mạch

• Board cảm ứng (touch panel) hư

4. Không kết nối với PLC

• Lỗi cổng COM, RS232/RS485

• Lỗi phần mềm, firmware

• Hỏng vi điều khiển trung tâm (MCU)

5. Máy khởi động chập chờn

• Tự reset, treo logo, không vào được hệ điều hành

• Hỏng tụ lọc, IC nguồn hoặc chip nhớ Flash

Bảng mã lỗi màn hình HMI Siemens

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Chúng tôi chuyên nhận sửa màn hình HMI Siemens như sau

Màn hình HMI Siemens TP 170micro, TP 170A, TP 170B, OP 170B, TP 177A, TP 177B, OP 177B, TP 270, OP 270

Màn hình HMI Siemens KTP 400, KTP 600, KTP 1000,

Màn hình HMI Siemens TP 700,  TP 1200,  TP 1500

Màn hình HMI Siemens Smart 700iE, Smart 1000iE

Màn hình HMI Siemens MP 270B, MP 277, MP 370, MP 377, Mobile Panel 170, Mobile Panel 177, Mobile Panel 277.

SIMATIC HMI Basic Panels: KTP400 Basic, KTP700 Basic, KTP700 Basic DP, KTP900 Basic, KTP900 Basic DP, KTP1200 Basic, KTP1200 Basic DP,…

SIPLUS HMI Panels: SIPLUS KTP400 Basic, KTP700 Basic, KTP700 Basic DP, KTP900 Basic, KTP900 Basic DP, KTP1200 Basic, KTP1200 Basic DP,…

SIMATIC HMI Basic Keyless: TP400, TP700, TP900,…

SIMATIC HMI Comfort Panels: KP400 Comfort, KTP400 Comfort, KP700 Comfort, TP700 Comfort, TP900 Comfort, KP900 Comfort, TP1200 Comfort, KP1200 Comfort, KP1500 Comfort, TP1500 Comfort, TP1900 Comfort, TP2200 Comfort,…

SIMACTIC HMI Multi Panels: MP177, MP277, MP377, MP270, MP270B, MP370,…

Siemens HMI Smart Line Panels: Smart Line 400 IE, 700 IE, 1000 IE, 1500, 1900, 2200,…

SIMATIC Panel IPC: Simatic IPC 277G, IPC 377G, IPC PX-39A, IPC 677E,…

SIMATIC Tablet PC: Simatic ITP1000,…

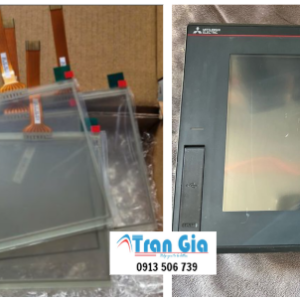

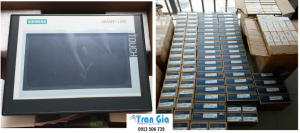

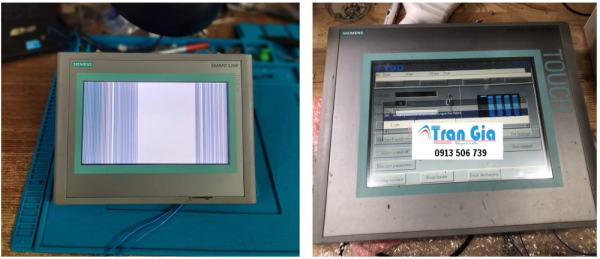

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Chúng tôi nhận sửa đa dang dạng các hãng HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C
