Cách kiểm tra lỗi biến tần Shihlin

Sửa biến tần Shihlin Không hiển thị sau khi cấp nguồn:

• Dùng đồng hồ đo kiểm tra điện áp nguồn cấp có phù hợp với điện áp định mức của biến tần hay không. Nếu nguồn cấp có vấn đề hãy kiểm tra và giải quyết lỗi đó
• Kiểm tra cầu Diod chỉnh lưu 3 pha có hoạt động trong tình trang tốt hay không. Nếu cầu đã bị nổ thì liên hệ ngay với nhà cung cấp
• Kiểm tra đèn CHARGE nếu tắt đèn thì phần lớn lỗi là do cầu chỉnh lưu hoặc do điện trở sạc tụ. Nếu đèn sáng thì lỗi có thể nằm ở nguồn cấp switching

Sửa biến tần Shihlin => CB bị nhảy khi cấp nguồn:

• Kiểm tra mạch cấp nguồn có chạm đất hay bị ngắn mạch hay không
• Kiểm tra xem cầu Diod chỉnh lưu có bị cháy hay không, nếu nó bị hư hỏng hãy liên hệ với nhà cung cấp.

Sửa biến tần Shihlin Motor không chạy sau khi biến tần đã chạy

• Kiểm tra sự cân bằng pha trên ngõ ra giữa các terminal U, V, W. Nếu cân bằng, có thể do motor bị hư hoặc máy bị kẹt cơ khí, giải quyết các vấn đề trước khi chạy lại
• Nếu ngõ ra không cân bằng pha hoặc mất pha thì board điều khiển hoặc board công suất của biến tần bị trục trặc, liên hệ nhà cung cấp.

Sửa biến tần Shihlin  Biến tần hiển thị bình thường khi cấp nguồn nhưng bị nhảy CB khi chạy:

• Kiểm tra các ngõ ra của biến tần có bị ngắn mạch hay không, nếu có liên hệ nhà cung cấ
• Kiểm tra xem có lỗi chạm đất không, nếu có hãy xử lý nó trước khi chạy lại

Sửa biến tần Shihlin Nguyên Nhân Gây Ra Nổ Biến Tần

 Nguyên nhân và cách khắc phục khi biến tần bị lỗi hoặc nổ biến tần 02

• Do yếu tố môi trường: biến tần đặt trong môi trường bụi bẩn không được bảo vệ an toàn có một số kim loại nhỏ rơi vào bên trong biến tần
• Do đấu ngược dây đầu vào và đầu ra của biến tần
• Do nổ bộ chỉnh lưu IGBT
• Do sét đánh
• Do cài đặt mạch bị sai thông số
• Nguồn điện bị sốc cục bộ, thời gian bảo vệ

Những lỗi biến tần Shihlin SF-G chúng tôi hay gặp khi sửa chữa

• Sửa biến tần Shihlin Màn hình LCD tối đen, không hiển thị do chết nguồn, chết công suất hay lỗi board, màn hình lỗi..
• Sửa biến tần Shihlin  Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:
• Sửa biến tần Shihlin Biến tần không điều khiển được
• Sửa biến tần Shihlin Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển
• Sửa biến tần Shihlin Biến tần chạy được nhưng bị giật…
• Biến tần chập chờn chạy 1 lúc rồi dừng…
• Biến tần chạy nóng động cơ…
• Motor chạy bị rung.
• Biến tần Shihlin bị sét đánh, cháy mạch, nổ công suất…Biến tần mất điện áp ra, đầu ra các pha không cân…
• Các lỗi do cài đặt, mất chương trình trong vỉ vi điều khiển…
• Lỗi quá tải, Mất nguồn, Mất pha đầu ra, Mất áp đầu ra, Ngắn mạch đầu ra, Nổ đầu ra, Nổ đầu vào…
• Sửa Biến tần Shihlin gặp sự cố dẫn đến việc động cơ hoạt động không ổn định.
• Sửa Biến tần Shihlin Nóng động cơ, động cơ rung, lắc, động cơ gầm, phát ra nhiều tiếng ồn.
• Sửa Biến tần Shihlin hư nguồn, nổ IGBT , cháy điện trở mồi.
• Sửa Biến tần Shihlin bị hư IC xung, hư chỉnh lưu,
• Sửa Biến tần Shihlin Mất xung kích dẫn đến không có áp ngõ ra,
• Sửa Biến tần HShihlin Lệch pha áp ngõ ra, 3 pha ngõ ra không đều.

Các model biến tần Shihlin SF0G chúng tôi hay sửa

Sửa biến tần SF-G-020-5.5K
Sửa biến tần SF-G-020-7.5K
Sửa biến tần SF-G-020-11K
Sửa biến tần F-G-020-15K
Sửa biến tần SF-G-020-18.5K
Sửa biến tần SF-G-020-22K
Sửa biến tần SF-G-020-30K
Sửa biến tần SF-G-020-37K
Sửa biến tần SF-G-020-45K
Sửa biến tần SF-G-020-55K
Sửa biến tần SF-G-040-5.5K
Sửa biến tần SF-G-040-7.5K
Sửa biến tần SF-G-040-11K
Sửa biến tần SF-G-040-15.5K
Sửa biến tần SF-G-040-18.5K
Sửa biến tần SF-G-040-22K
Sửa biến tần SF-G-040-30K
Sửa biến tần SF-G-040-37K
Sửa biến tần SF-G-040-45K
Sửa biến tần SF-G-040-55K
Sửa biến tần SF-G-040-75K
Sửa biến tần SF-G-040-90K

Bảng mã lỗi liên quan của biến tần Shihlin SF-G

LỖI	NGUYÊN NHÂN	TƯ VẤN KIỂM TRA TẠI HIỆN TRƯỜNG	SỬA CHỮA VÀ KHẮC PHỤC
Không lên nguồn	– Lỏng dây nguồn.– Hư cầu diot.	– Kiểm tra ngõ vào đã siết chặt hay chưa?   – Đo điện áp nguồn.	– Thay cầu diot.– Nối lại đường mạch.
Error	– Điện áp nguồn quá thấp.– Kết nối giữa màn hình và bo mạch thất bại.   – CPU hoạt động sai. – Chức năng RES” đang được bật. – Mạch bên trong bị hỏng.	– Đo điện áp nguồn.– Cắm chặt lại màn hình và bo điều khiển.   – Kiểm tra dây cáp kết nối có bị hỏng hay không? – Tắt nguồn mở lại biến tần. – Chân RES có bị kích không?	– Cải thiện điện áp nguồn.– Ngắt chân RES   – Kết nối lại màn hình và mạch điều khiển.
FAN	– Quạt bị hỏng– Quạt bị lỏng dây cắm.   – Chân UVW bị lỏng. – Quạt bị kẹt.	– Tháo ngõ ra, cho chạy biến tần, kiểm tra quạt có hoạt động hay không?– Kiểm tra các ngõ vào ngõ ra đã siết chặt hay chưa?   – Kiểm tra dây điện cấp cho quạt có bị đứt hay lỏng gì không? – Kiểm tra cánh quạt có quay được không hay bị kẹt.	– Thay quạt.– Kiểm tra không gian lắp biến tần đã đảm bảo lưu lượng khí vào/ ra chưa?   – Vệ sinh quạt.
OC0	Quá dòng khi dừng. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.– Các chân ngõ ra bị ngắn mạch.   – Tăng tải đột ngột	– Reset biến tần, tháo động cơ ra khỏi biến tần– Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại.   – Kiểm tra thời gian tăng tốc P.7. – Kiểm tra thời gian giảm tốc P.8. – Kiểm tra dây điện kết nối và động cơ. – Kiểm tra xem tải có tăng đột ngột hay không? – Nếu tải là hệ thống quạt thì phải cân bằng lưu lượng khí thổi vào và khí thổi ra.	– Thay IGBT
OC1	– Quá dòng trong quá trình tăng tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.– Các chân ngõ ra bị ngắn mạch.   – Tăng tải đột ngột.		– Tăng thời gian tăng giảm tốc.
OC2	– Quá dòng ở tốc độ không đổi. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.– Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột		– Tăng thời gian tăng giảm tốc.
OC3	– Quá dòng trong quá trình giảm tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.– Các chân ngõ ra bị ngắn mạch.   – Tăng tải đột ngột		– Tăng thời gian tăng giảm tốc.
OV0	– Quá áp DC bus khi dừng. Quá áp giữa chân P và N	– Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không?– Kiểm tra chân +/P và chân PR có bị lỏng không?   – Kiểm tra đo giá trị điện trở xả. – Kéo dài thời gian tăng giảm tốc. – Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? – Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. – Kiểu dừng là dừng tự do hay dừng giảm tốc. – Kiểm tra lệnh chạy (STF/STR) có bị chập chờn hay không?: xảy ra đối với máy chạy nhiều cấp tốc độ, trước khi dừng sẽ chuyển từ tốc độ cao xuống tốc độ thấp hơn rồi dừng nhanh.
OV1	– Quá áp trong quá trình tăng tốc. Quá áp giữa 2 chân P và N
OV2	– Quá áp ở tốc độ không đổi. Quá áp giữa 2 chân P và N.
OV3	– Quá áp trong quá trình giảm tốc. Quá áp giữa 2 chân P và N.
SCP	– Ngắn mạch ngõ ra biến tần– Động cơ bị ngắn mạch	– Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần.– Kiểm tra ngắn mạch động cơ. – Reset biến tần và cho biến tần chạy lại.
THT	– Relay tích lũy nhiệt của module IGBT bị kích hoạt do module IGBT quá tải.	Kiểm tra xem tải có nặng quá hay có kẹt không? – Kiểm tra giống như báo lỗi quá dòng. – Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải.	– Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải.
THN	– Relay nhiệt độ bị kích hoạt khi động cơ hoạt động quá tải.	Kiểm tra lại P.9 đã cài hợp lý chưa?– Giảm tải.
NTC	– Nhiệt độ của module IGBT quá cao.	– Kiểm tra xem quạt biến tần có chạy bình thường hay không?	– Giảm nhiệt độ môi trường và cải thiện điều kiện không khí.
OL2	Động cơ quá tải.– P.155, P.156 cài không hợp lý.		– Giảm tải. – Cài đặt lại P.155, P.156 sao cho hợp lý
AErr	– Chân tín hiệu 3-5 bất thường	– Kiểm tra kết nối chân 3-5/4-5.	Kiểm tra P.184 (02-24) cho kết nối 3-5. – Kiểm tra P.545(02-33)
OHT	– Chức năng relay nhiệt bên ngoài bị kích hoạt.	– Kiểm tra tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần	– Cân chỉnh lại tính năng ngõ vào tín hiệu.
IPF	– Nguồn cấp bất thường	– Kiểm tra nguồn điện cấp.
LF	– 3 pha ngõ ra bất thường.	– Kiểm tra các chân U V W của biến tần.

Nguyên nhân và cách sửa những lỗi thường gặp của biến tần Shihlin SF-G chi tiết

1. Lỗi OC (Over Current) – Quá dòng

• Nguyên nhân:
  • Tải nặng hoặc motor bị kẹt
  • Thời gian tăng tốc quá ngắn
  • Ngắn mạch đầu ra
  • Đứt cáp nối motor hoặc lỗi cách điện
• Cách khắc phục:
  • Kiểm tra cơ khí tải có bị kẹt không
  • Tăng thời gian tăng tốc (Accel time)
  • Đo cách điện dây ra motor
  • Kiểm tra hoặc thay thế cáp motor

2. Lỗi OV (Over Voltage) – Quá áp

• Nguyên nhân:
  • Giảm tốc quá nhanh
  • Nguồn điện đầu vào dao động cao
  • Tải sinh năng lượng (động năng trả về biến tần)
• Cách khắc phục:
  • Tăng thời gian giảm tốc (Decel time)
  • Gắn điện trở xả (braking resistor)
  • Ổn định nguồn điện cấp

3. Lỗi OH (Over Heat) – Quá nhiệt

• Nguyên nhân:
  • Làm việc ở nơi nhiệt độ cao, thiếu thông gió
  • Quạt làm mát hỏng hoặc bị bụi bẩn
  • Tải chạy lâu ở công suất cao
• Cách khắc phục:
  • Vệ sinh quạt và bộ tản nhiệt
  • Đặt biến tần ở nơi thông thoáng
  • Giảm tải hoặc nâng công suất biến tần

4. Lỗi GF (Ground Fault) – Chạm đất

• Nguyên nhân:
  • Motor hoặc dây cáp rò điện ra đất
  • Cách điện bị hư hỏng
• Cách khắc phục:
  • Kiểm tra motor và cáp bằng đồng hồ cách điện
  • Thay thế dây hoặc sửa motor

5. Lỗi LU (Low Voltage) – Mất áp, sụt áp

• Nguyên nhân:
  • Nguồn điện yếu hoặc dao động
  • Kết nối nguồn không ổn định
• Cách khắc phục:
  • Kiểm tra nguồn cấp
  • Dùng ổn áp hoặc kiểm tra dây nguồn

6. Lỗi EF (External Fault) – Lỗi ngoài

• Nguyên nhân:
  • Tín hiệu lỗi từ cảm biến, rơ-le, thiết bị ngoài
• Cách khắc phục:
  • Kiểm tra các tín hiệu ngõ vào số
  • Xem lại cấu hình biến tần cho EF

7. Lỗi CP, EP (CPU, EEPROM Error)

• Nguyên nhân:
  • Mạch điều khiển lỗi, hoặc bộ nhớ hỏng
• Cách khắc phục:
  • Khởi động lại biến tần
  • Nếu không hết, cần nạp lại chương trình hoặc thay board

Lưu ý khi sửa biến tần Shihlin SF-G:

• Ngắt nguồn điện trước khi kiểm tra
• Sử dụng đồng hồ cách điện đúng cách
• Cài đặt lại thông số sau khi sửa
• Chọn biến tần đúng công suất với tải

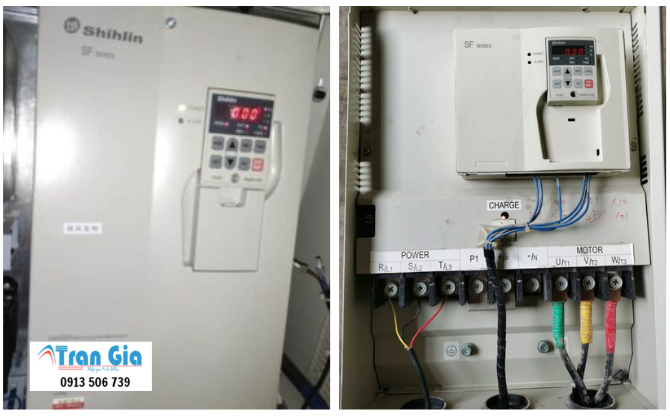

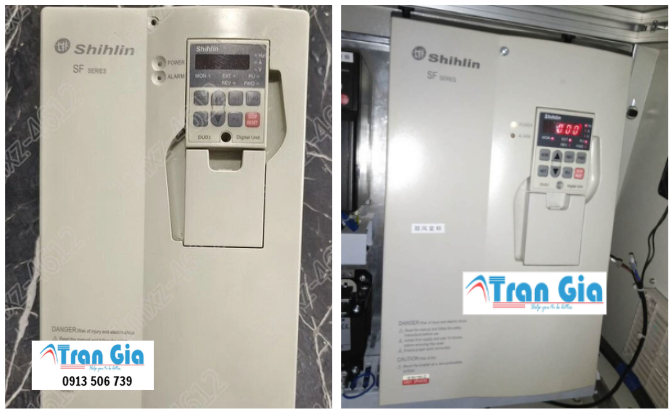

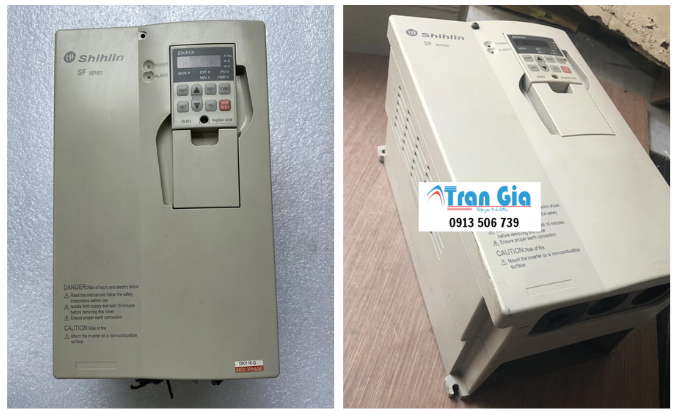

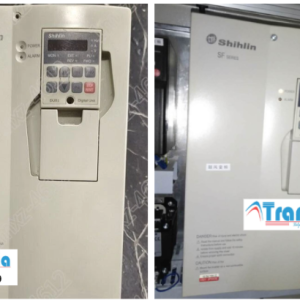

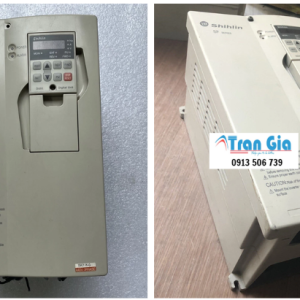

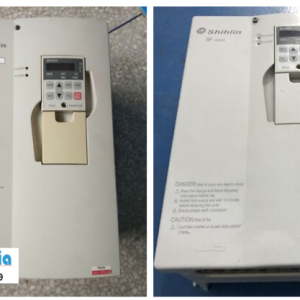

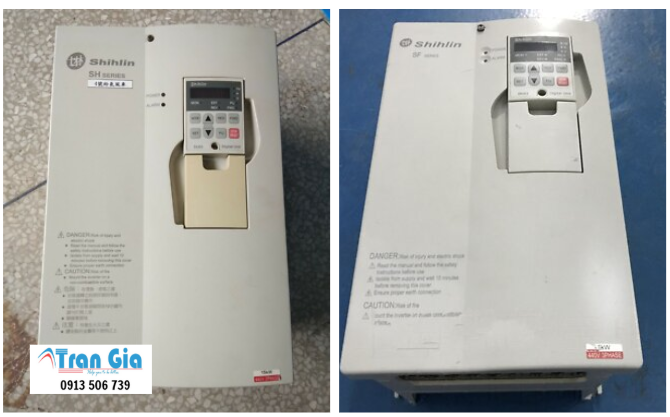

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation

Trần Gia Automation nhận sửa biến tần báo lỗi uy tín hỗ trợ sửa lấy ngay trong ngày

+ Biến tần mất điện áp ra.

+ Đầu ra các pha không cân biến tần chạy giật báo lỗi.

+ Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:

+ Biến tần không điều khiển được.

+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.

+ Biến tần chạy được nhưng bị giật…

+ Biến tần chập chờn chạy 1 lúc rồi dừng…

+ Biến tần chạy nóng động cơ…

+ Các biến tần bị sét đánh, cháy mạch…

+ Biến tần mất điện áp ra, đầu ra các pha không cân…

Chúng tôi nhận sửa đa dạng các hãng biến tần

– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…

+ Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…

+ Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…

+ Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…

– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…

– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…

– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…

– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3…

Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…

– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …

– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…

– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…

– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…

– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…

– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …

– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….

– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…

– Sửa biến tần Vacon NXP, 100 HVAC, NXS, X series, Vacon 10… – Sửa biến tần Huyndai N100, N300/N300P, N500/H500P, N50…

– Sửa biến tần Omron 3G3JE, 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3MV, 3G3MX2…

– Sửa biến tần Holip HLP-A, HLP-C, HLP-H, HLP-P, HLP-V, HLP-PE, HLP-SV, HLP-CP…

– Sửa biến tần KEB Multi, KEB Compact, KEB Basic.

– Sửa biến tần Rockwell PowerFlex 700H, PowerFlex 700L, PowerFlex 40, PowerFlex 4M, PowerFlex 400…

– Sửa biến tần MOELLER DF51, DV51, DV5, DV6, DF5, DF6… – Sửa biến tần Convo CVF-G3, CVF-P3, CVF-G5, CVF-P5, CVF-S1…

– Sửa biến tần Sinee EM300A, EM303A, EM330A, EM329A, EM321A, EM320A, EM319A, EM311A, EM309A…

Quy trình dịch vụ sửa chữa biến tần

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
