TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

Thay thế các linh kiện điện tử, linh kiện công suất : Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình keypad hiển thị của biến tần, …

Dấu hiệu biến tần Schneider ATV610 hư hỏng trong quá trình sử dụng

1. Biến tần không lên nguồn

Màn hình HMI tối đen, không hiển thị gì
Không có đèn LED hoặc tín hiệu “click” khi cấp nguồn

Nguyên nhân có thể:

Mất nguồn đầu vào, cầu chì hoặc CB hỏng
Hỏng bo nguồn, phù tụ DC, đứt mạch cấp áp điều khiển

2. Báo lỗi liên tục dù không đấu tải

Biến tần hiển thị các lỗi như:
OCF (Overcurrent), OSF (Overheat), ObF (Overvoltage), SCF (Short Circuit), CPF (Internal Fault)…

Nguyên nhân có thể:

Lỗi phần cứng bên trong: bo công suất, IGBT, cảm biến dòng
Sai lệch tham số hoặc lỗi bộ nhớ EEPROM

3. Motor không chạy hoặc chạy yếu

Có tín hiệu chạy nhưng motor không quay hoặc chỉ kêu
Hiển thị tần số tăng nhưng dòng motor gần như bằng 0

Nguyên nhân có thể:

Hư mạch điều khiển xung PWM
Hỏng IGBT, hở chân ra U-V-W
Cài sai chế độ điều khiển (sensorless/vector)

4. Màn hình bị treo, không điều khiển được

Nhấn nút trên keypad không có tác dụng
Không vào được menu cài đặt

Nguyên nhân có thể:

Lỗi vi xử lý hoặc lỗi cứng bộ nhớ
Nguồn phụ 24V bị chập hoặc quá tải

5. Có mùi khét, phù tụ, dấu hiệu cháy nổ

Mùi khét nhựa hoặc thuốc nổ nhẹ
Kiểm tra thấy tụ nguồn bị phù, bo mạch đổi màu

Nguyên nhân có thể:

Chập tải, nguồn đầu vào sốc áp
Tuổi thọ tụ giảm, xâm nhập côn trùng, bụi bẩn

6. Báo lỗi nhiệt độ – OSF, OTF sau thời gian ngắn chạy

Biến tần mới chạy vài phút đã báo quá nhiệt
Quạt tản nhiệt không quay hoặc quay yếu

Nguyên nhân có thể:

Hỏng sensor nhiệt, bụi tản nhiệt bám dày
Hỏng quạt, lắp biến tần trong tủ kín không quạt đối lưu

7. Biến tần tự reset liên tục hoặc tắt ngang khi tải nặng

Đang chạy thì ngắt, tự khởi động lại
Không ghi lỗi rõ ràng, khó truy vết nguyên nhân

Nguyên nhân có thể:

Nguồn đầu vào không ổn định
Lỗi tụ DC, hỏng mạch bảo vệ nội bộ

8. Không nhận tín hiệu điều khiển từ xa (PLC, HMI…)

Đã cài đúng thông số nhưng biến tần không chạy từ ngoài
Không phản hồi tín hiệu Digital Input hoặc truyền thông

Nguyên nhân có thể:

Ngõ vào bị hỏng, hư cổng Modbus/Ethernet
Sai cài đặt mode điều khiển (terminal/network), đứt dây tín hiệu

Bảng mã lỗi của biến tần Schneider ATV610

MÃ LỖI	TÊN	NGUYÊN NHÂN	CÁCH KHẮC PHỤC
SOF	Lỗi quá tốc độ	• Tốc độ Không ổn định hoặc dòng tải quá cao.	• Kiểm tra các thông số động cơ, độ ổn định. • Thêm một điện trở hãm. • Kiểm tra công suất của động cơ, biến tần và tải. • Kiểm tra cài đặt thông số cho [FREQUENCY METER] (FqF-).
LFF3	Lỗi mất 4-20mA AI3	• Mất tham chiếu 4-20 mA trên đầu vào tương tự AI3.	• Kiểm tra kết nối trên các đầu vào tương tự.
bLF	Bộ phận kiểm soát phanh	• Dòng điện nhả phanh không đạt. • Ngưỡng tần số tham gia phanh [Brake Eng freq] (bEn) chỉ được điều chỉnh khi điều khiển logic phanh được chỉ định.	• Kiểm tra kết nối ổ đĩa / động cơ. • Kiểm tra các cuộn dây của động cơ. • Kiểm tra cài đặt [Brake release I FW] (Ibr) và [Brake release I Rev] (Ird) • Áp dụng các cài đặt khuyến nghị cho [Brake engage freq] (bEn).
OCF	Lỗi quá dòng	• Các thông số trong [SETTINGS](SEt-) và [MOTOR CONTROL] (drC-) menu không đúng. • Quán tính hoặc tải quá cao. • Khóa cơ.	• Kiểm tra các thông số. • Kiểm tra công suất động cơ, biến tần và tải • Kiểm tra trạng thái của cơ chế. • Giảm [Current limitation] (CLI). • Tăng tần số đóng cắt.
OSF	Quá áp nguồn	• Điện áp cung cấp quá cao. • Nguồn cung cấp điện mất ổn định.	• Kiểm tra điện áp cung cấp.
OLF	Quá tải động cơ	• Động cơ bị quá tải.	• Kiểm tra cài đặt bảo vệ nhiệt động cơ, kiểm tra tải động cơ. Chờ động cơ nguội trước khi khởi động lại
SCF1	Lỗi ngắn mạch động cơ	• Ngắn mạch hoặc chạm đất ở đầu ra biến tần.	• Kiểm tra cáp kết nối ổ đĩa với động cơ và cách điện động cơ. • Giảm tần số sóng mang. • Kết nối cuộn cảm nối tiếp với động cơ. • Kiểm tra việc điều chỉnh vòng tua và phanh. • Tăng [Time to restart] (ttr) • Tăng tần số đóng cắt.
SCF3	Lỗi ngắn mạch chạm đất	• Dòng điện rò rỉ đất đáng kể ở đầu ra biến tần nếu một số động cơ được kết nối song song.	• Kiểm tra cáp kết nối ổ đĩa với động cơ và cách điện động cơ. • Giảm tần số sóng mang. • Kết nối cuộn cảm nối tiếp với động cơ. • Kiểm tra việc điều chỉnh vòng tua và phanh. • Tăng [Time to restart] (ttr) • Tăng tần số đóng cắt.
SCF4	Lỗi ngắn mạch IGBT	• Đã phát hiện lỗi thành phần nguồn.	• Liên hệ đơn vị mua hàng để được tư vấn, bảo hành.
SCF5	Lỗi ngắn mạch động cơ	• Ngắn mạch ở đầu ra biến tần.	• Kiểm tra cáp kết nối biến tần với động cơ và cách điện của động cơ. • Liên hệ với bộ phận Hỗ trợ Sản phẩm Điện của Schneider.
OPF1	Lỗi mất 1 pha ngõ ra	• Mất một pha ở đầu ra biến tần.	• Kiểm tra các kết nối từ biến tần đến động cơ.
OPF2	Lỗi mất 3 pha ngõ ra	• Động cơ không được kết nối hoặc công suất động cơ quá thấp. • Công tắc tơ đầu ra mở. • Dòng điện động cơ không ổn định tức thời.	• Kiểm tra các kết nối từ biến tần đến động cơ. • Nếu đang sử dụng công tắc tơ đầu ra, hãy đặt [Output Phase Loss] (OPL) thành [Output cut] (OAC)• Thử nghiệm trên động cơ công suất thấp hoặc không có động cơ: Ở chế độ cài đặt gốc, phát hiện mất pha động cơ đang hoạt động: [Output Phase Loss] (OPL) = [YES] (Yes). Để kiểm tra biến tần trong môi trường thử nghiệm hoặc bảo trì mà không cần phải sử dụng động cơ có cùng định mức với biến tần (đặc biệt đối với biến tần công suất cao), hãy tắt tính năng phát hiện mất pha động cơ [Output Phase Loss] (OPL) = [No] (NO)• Kiểm tra và tối ưu hóa các thông số sau: [IR compensation] (UFr), [Rated motor volt.] (UnS) và [Rated mot. current] (nCr) và thực hiện [Auto tuning]] (tUn).
PTFL	Lỗi công tắc nhiệt PTC	• Đầu dò PTC trên đầu vào LI6 bị hở hoặc ngắn mạch.	• Kiểm tra đầu dò PTC và dây dẫn giữa nó và động cơ
FbE	Lỗi hồi tiếp tốc độ	• Lỗi chặn chức năng.	• Xem [FB Fault] (FbFt) để biết thêm chi tiết.
PHF	Lỗi mất pha ngõ vào	• Cung cấp nguồn không chính xác hoặc cầu chì bị nổ. • Thiếu một pha. • ATV320 3 pha được sử dụng trên nguồn điện một pha. • Tải trọng không cân bằng. Bảo vệ này chỉ hoạt động với biến tần khi có tải.	• Kiểm tra kết nối nguồn và cầu chì. • Sử dụng nguồn điện 3 pha. • Tắt lỗi đã phát hiện bằng [Input phase loss] (IPL) = [No] (nO)
USF	Lỗi thấp áp	• Nguồn điện cung cấp quá thấp. • Giảm điện áp thoáng qua	• Kiểm tra điện áp và các thông số của [UNDERVOLTAGE MGT] (USb-).

Hướng khắc phục một số lỗi thưởng gặp của biến tần Schneider ATV610

1. Lỗi OCF – Overcurrent Fault (Quá dòng)

Nguyên nhân:

Tải nặng đột ngột, mô-tơ kẹt, cáp chạm chập
Hư IGBT hoặc cảm biến dòng

Cách khắc phục:

Kiểm tra cơ khí: vòng bi, tải có bị kẹt không
Giảm tốc độ tăng tốc (ACC), tránh khởi động gấp
Đo dòng motor khi chạy → nếu cao bất thường → giảm tải hoặc nâng công suất biến tần
Nếu vẫn lỗi khi không có tải → kiểm tra bo công suất hoặc IGBT

2. Lỗi OSF – Overheat Fault (Quá nhiệt)

Nguyên nhân:

Quạt tản nhiệt không quay
Biến tần bám bụi, lắp nơi kín khí, nhiệt độ môi trường cao

Cách khắc phục:

Vệ sinh biến tần, đặc biệt phần tản nhiệt và khe hút/thoát khí
Thay quạt nếu quạt không quay
Kiểm tra nhiệt độ môi trường, lắp thêm quạt làm mát nếu cần
Đảm bảo biến tần lắp đúng tiêu chuẩn thoáng khí của hãng

3. Lỗi ObF – Overvoltage Fault (Quá áp)

Nguyên nhân:

Tải có quán tính lớn dừng nhanh → hồi điện về biến tần
Nguồn điện vào quá cao
Không gắn điện trở hãm khi cần thiết

Cách khắc phục:

Tăng thời gian giảm tốc (DEC)
Gắn điện trở hãm phù hợp nếu tải lớn hoặc có quán tính lớn
Kiểm tra điện áp nguồn cấp

4. Lỗi SCF – Short Circuit Fault (Ngắn mạch)

Nguyên nhân:

Motor chạm đất, dây ra motor chập
Hư IGBT hoặc lỗi trên bo công suất

Cách khắc phục:

Dùng megohm kiểm tra cách điện motor
Đo thông mạch giữa U–V–W với nhau và với mass
Nếu vẫn lỗi khi tháo motor → lỗi nằm trong biến tần

5. Lỗi CPF – Internal Fault (Lỗi nội bộ)

Nguyên nhân:

Hư EEPROM, lỗi vi xử lý hoặc mạch điều khiển
Lỗi firmware hoặc do nhiễu mạnh ảnh hưởng đến hệ thống

Cách khắc phục:

Reset nguồn biến tần
Khôi phục mặc định nếu truy cập được menu
Nếu lỗi liên tục: kiểm tra bo CPU hoặc nạp lại firmware

6. Lỗi PHF / USF – Mất pha / Điện áp thấp

Nguyên nhân:

Mất một pha nguồn vào
Điện áp sụt do tải lớn hoặc nguồn yếu

Cách khắc phục:

Đo lại 3 pha đầu vào, đảm bảo cân bằng và đủ điện áp
Kiểm tra CB, contactor, relay trung gian đầu vào
Tránh vận hành đồng thời nhiều tải nặng nếu nguồn yếu

7. Lỗi nLP – No Load Present (Không có lệnh chạy)

Nguyên nhân:

Chưa có tín hiệu RUN từ ngoài
Sai cài đặt mode điều khiển (terminal, keypad, truyền thông)

Cách khắc phục:

Kiểm tra chân điều khiển DI1, DI2
Kiểm tra menu Cmd và Fr1: đặt đúng theo nguồn điều khiển sử dụng
Thử chạy bằng tay (Local Mode) để kiểm tra

8. Lỗi truyền thông Modbus/Ethernet – nEr, INF

Nguyên nhân:

Sai địa chỉ, baudrate
Đứt dây truyền thông, không đúng định dạng dữ liệu

Cách khắc phục:

Kiểm tra dây RS485 hoặc cáp Ethernet
Kiểm tra thông số truyền thông: địa chỉ, tốc độ truyền, parity
Lắp điện trở cuối 120 Ohm nếu dây dài

Các model biến tần Schneider ATV610 chúng tôi hay sửa

Sửa biến tần ATV610U15N4
Sửa biến tần ATV610U22N4
Sửa biến tần ATV610U30N4
Sửa biến tần ATV610U40N4
Sửa biến tần ATV610U55N4
Sửa biến tần ATV610U75N4
Sửa biến tần ATV610D11N4
Sửa biến tần ATV610D15N4
Sửa biến tần ATV610D18N4
Sửa biến tần ATV610D22N4
Sửa biến tần ATV610D30N4
Sửa biến tần ATV610D37N4
Sửa biến tần ATV610D45N4
Sửa biến tần ATV610D55N4
Sửa biến tần ATV610D75N4
Sửa biến tần ATV610D90N4
Sửa biến tần ATV610C11N4
Sửa biến tần ATV610C13N4
Sửa biến tần ATV610C16N4

Những lỗi của biến tần Schneider ATV610 chúng tôi đã có kinh nghiệm sửa

Sửa biến tần Shneider ATV610 Lỗi Cháy nổ IGBT, Diod
Sửa biến tần Shneider ATV610 Lỗi không lên nguồn, mất nguồn
Sửa biến tần Shneider ATV610 Lỗi lên đèn nguồn nhưng không lên màn hình
Sửa biến tần Shneider ATV610 Lỗi không nhấn RUN được hoặc không điều khiển được
Sửa biến tần Shneider ATV610 Lỗi chỉ quay được một chiều
Sửa biến tần Shneider ATV610 Lỗi Quá tải OL Overload
Sửa biến tần Shneider ATV610 Lỗi Ngắn mạch short circuit
Sửa biến tần Shneider ATV610 Lỗi thấp áp Under Volt: Thấp áp ngõ vào và thấp áp Bus DC. Điện áp đủ nhưng vẫn báo lỗi.
Sửa biến tần Shneider ATV610 Lỗi quá dòng OC Over Current, khi tăng tốc, giảm tốc hoặc khi có lệnh RUN
Sửa biến tần Shneider ATV610 Lỗi Quá áp OV Over Volt, thấp áp LV Low Volt
Sửa biến tần Shneider ATV610 Lỗi nhảy CB, MCCB khi vừa mở nguồn cho Biến tần
Sửa biến tần Shneider ATV610 Lỗi chạm đất, chạm vỏ Ground Fault động cơ hoặc IGBT
Sửa biến tần Shneider ATV610 Lỗi Nóng động cơ
Sửa biến tần Shneider ATV610 Lỗi rung lắc động cơ
Báo đèn Error hoặc Alarm, không RUN được
Lỗi mất chương trình

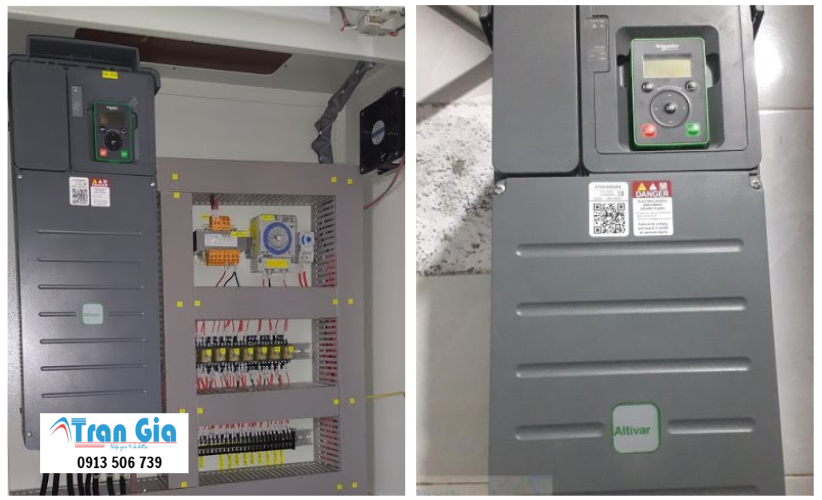

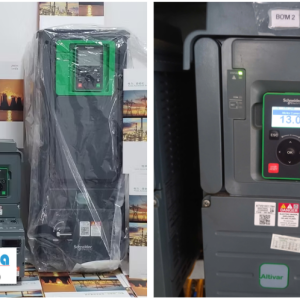

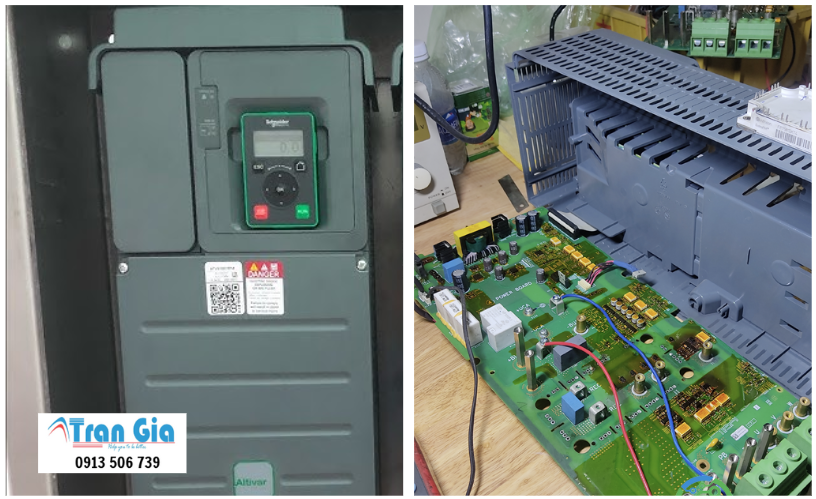

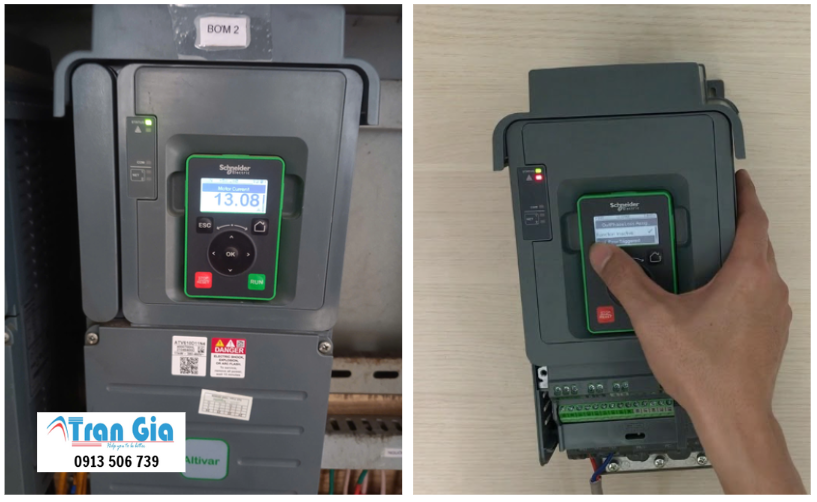

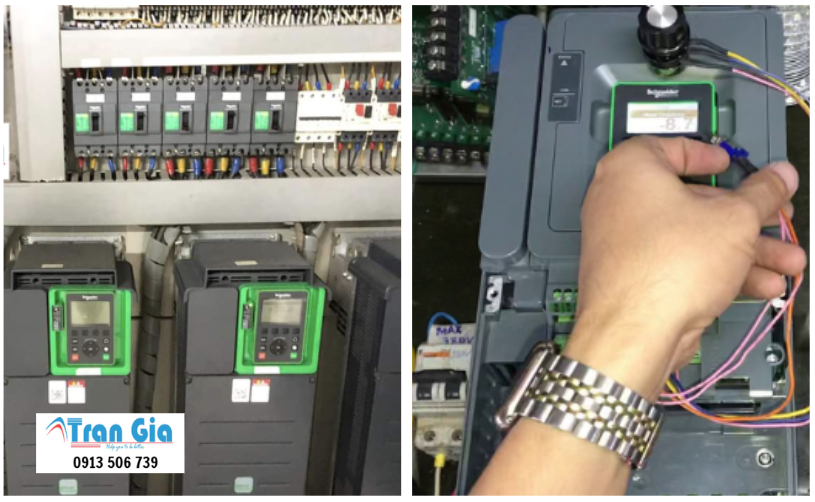

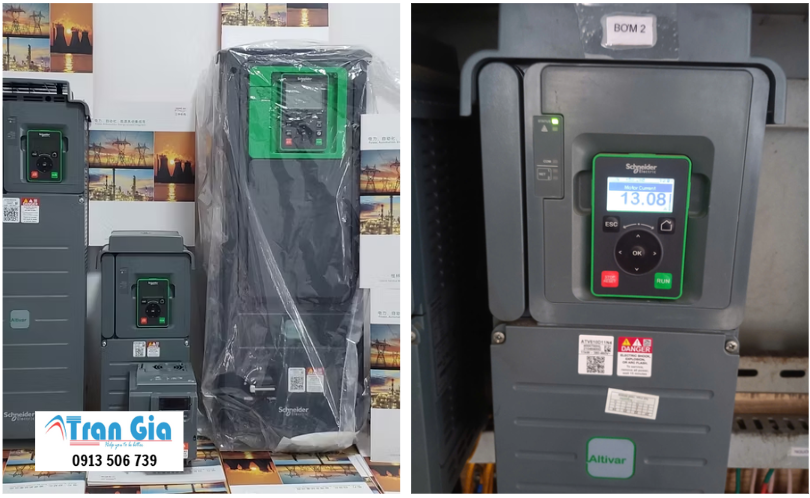

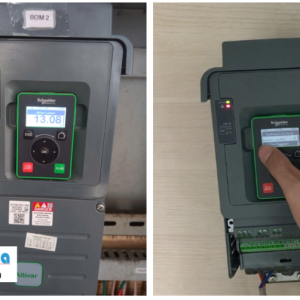

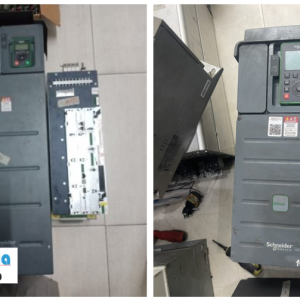

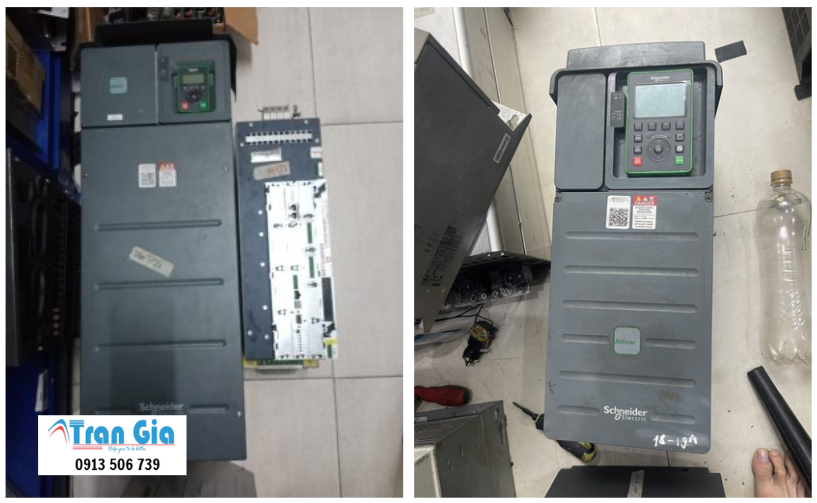

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation
