TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Sửa biến tần INVT CHF100A báo lỗi bảo hành lên đến 6 tháng trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

Chuyên Nhận sửa chữa Biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các board mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

Thay thế các linh kiện điện tử, linh kiện công suất : Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình keypad hiển thị của biến tần, …

Tại sao biến tần INVT CHF100A hư hỏng?

1. Tải làm việc quá nặng hoặc không phù hợp

• Biến tần chọn công suất thấp hơn motor

• Motor kéo tải quá nặng, cơ khí bị kẹt, máy chạy vượt công suất

• Dẫn đến: Quá dòng, cháy IGBT, lỗi OC1, OC2, OL2

2. Môi trường vận hành không đạt yêu cầu

• Làm việc nơi nhiệt độ cao, bụi nhiều, độ ẩm cao

• Biến tần lắp trong tủ kín, thiếu thông gió

• Dẫn đến: Quá nhiệt (lỗi OH), rỉ sét bo mạch, chập cháy tụ

3. Không bảo trì, vệ sinh định kỳ

• Bụi bẩn làm bít khe tản nhiệt, quạt không quay

• Tụ khô do sử dụng lâu ngày mà không kiểm tra

• Dẫn đến: Quá nhiệt, tụ phồng, bo mạch bị nóng chảy

4. Chạm đất, rò điện hoặc điện áp bất thường

• Motor hoặc dây motor bị rò, cách điện kém

• Nguồn điện lưới không ổn định (dao động lớn, sụt áp, mất pha)

• Dẫn đến: Lỗi GF, LU, OV, UV hoặc nổ công suất

Bảng mã lỗi biến tần INVT CHF100A

Mã lỗi	Tên lỗi	Nguyên nhân	Hướng xử lý
OC0	Quá dòng tức thời khi cấp nguồn	Chạm ngắn motor, lỗi IGBT, lỗi công suất	Kiểm tra motor, đo IGBT, kiểm tra bo công suất
OC1	Quá dòng khi tăng tốc	Tải nặng, tăng tốc quá nhanh	Tăng thời gian tăng tốc, kiểm tra tải
OC2	Quá dòng khi đang chạy	Motor hỏng, tải đột ngột	Kiểm tra dòng tải, đo cách điện motor
OC3	Quá dòng khi giảm tốc	Tải có quán tính lớn, giảm tốc đột ngột	Tăng thời gian giảm tốc, lắp điện trở xả
OV	Quá áp DC bus	Giảm tốc nhanh, tải hồi năng lượng, nguồn cao	Tăng DEC, lắp điện trở hãm, ổn định nguồn
UV	Sụt áp hoặc mất áp	Nguồn yếu, mất pha, tiếp điểm lỏng	Kiểm tra nguồn điện, dây, tiếp điểm
OH	Quá nhiệt	Nhiệt môi trường cao, quạt hư, tản nhiệt bám bụi	Vệ sinh tản nhiệt, thay quạt, giảm tải
OL1	Cảnh báo quá tải mức 1	Dòng tải lớn hơn định mức	Kiểm tra dòng, giảm tải hoặc nâng công suất
OL2	Bảo vệ quá tải mức 2 – ngắt	Tải làm việc vượt định mức lâu dài	Giảm tải, kiểm tra cài đặt bảo vệ dòng OL
GF	Rò điện, chạm đất	Dây motor rò, motor ẩm hoặc lỗi cách điện	Đo cách điện, cách ly lại hoặc thay dây/motor
LU	Điện áp thấp – dưới ngưỡng cho phép	Nguồn yếu, mất pha	Kiểm tra điện áp cấp, thay ổn áp nếu cần
EF	Lỗi ngoài – External Fault	Thiết bị ngoại vi báo lỗi vào biến tần	Kiểm tra đầu vào DI, cảm biến, relay
SP	Mất tín hiệu điều khiển tốc độ	Mất tín hiệu analog, Modbus, cảm biến	Kiểm tra nguồn tín hiệu, card truyền thông
Er1	Lỗi EEPROM – bộ nhớ lưu thông số	Bộ nhớ hỏng hoặc lỗi ghi	Reset biến tần, nếu lặp lại cần sửa hoặc nạp lại
Er2	Lỗi CPU – vi điều khiển	CPU lỗi, nhiễu cao hoặc phần cứng hư	Tắt nguồn, nếu không hết thì cần sửa main
Er3	Lỗi module truyền thông mở rộng	Card truyền thông mở rộng bị lỗi	Tháo ra kiểm tra hoặc thay module
Er4	Lỗi logic chương trình điều khiển	Hệ thống phần mềm nội bộ gặp sự cố	Reset, nạp lại firmware nếu cần
PUE / oPE	Mất pha nguồn	Mất 1 pha điện vào hoặc điện áp không cân bằng	Kiểm tra dây nguồn, điện áp 3 pha
oCE	Lỗi dòng tức thời – ngắn mạch đầu ra	Motor chạm chập, IGBT hỏng	Đo kiểm IGBT, đo cách điện motor, kiểm tra dây
PF	Mất pha đầu ra	Dây motor đứt, relay không đóng	Đo điện áp U/V/W, kiểm tra dây motor và đầu nối
rF	Lỗi điện trở thắng (xả)	Mạch xả lỗi, điện trở sai công suất hoặc hỏng	Kiểm tra điện trở thắng, relay, dây nối
Ht	Lỗi cảm biến nhiệt IGBT	Cảm biến nhiệt hỏng hoặc quạt không chạy	Kiểm tra/tay thế cảm biến, quạt
bb	Lỗi thắng điện	Lỗi thắng cơ, thắng điện hoặc mạch thắng	Kiểm tra nguồn thắng, relay thắng, motor thắng
UL	Mức áp DC thấp bất thường	Nguồn yếu, tụ lọc hỏng, chỉnh lưu lỗi	Đo áp DC bus, kiểm tra tụ và diode chỉnh lưu
CE	Lỗi giao tiếp nội bộ	Bo điều khiển và giao tiếp lỗi, đứt cáp nội bộ	Kiểm tra cáp kết nối, main điều khiển
tE	Tự kiểm tra hệ thống không thành công	Lỗi khi khởi động, bộ xử lý gặp trục trặc	Tắt nguồn, thử lại – nếu lặp lại cần kỹ thuật can thiệp
dt	Mất tín hiệu đầu vào analog	Biến trở hư, dây tín hiệu đứt, sai cài đặt AI	Kiểm tra biến trở, dây 0–10V hoặc 4–20mA, cấu hình đầu vào AI
ETH	Lỗi truyền thông Ethernet	Lỗi cáp mạng, IP xung đột, cổng mạng không kết nối	Kiểm tra cáp mạng, IP, trạng thái đèn kết nối mạng
COM	Lỗi giao tiếp RS485/Modbus	Mất kết nối PLC, dây A/B lỗi, cấu hình sai baud/parity

Hướng dẫn sửa lỗi thường gặp của biến tần INVT CHF100A

1. Lỗi OC (Over Current – Quá dòng)

Mã lỗi: OC0, OC1, OC2, OC3

Nguyên nhân:

• Motor bị kẹt tải, chạm cuộn
• Tăng tốc quá nhanh, giảm tốc đột ngột
• Dây motor chạm chập, IGBT hỏng

Cách sửa:

• Kiểm tra phần cơ khí (bánh răng, bạc đạn, bơm…)
• Tăng thời gian tăng/giảm tốc (P00.07, P00.08)
• Đo cách điện motor và dây dẫn, kiểm tra IGBT

2. Lỗi OV (Over Voltage – Quá áp)

Mã lỗi: Er.OC, OV

Nguyên nhân:

• Tải có quán tính lớn, giảm tốc đột ngột
• Nguồn điện đầu vào dao động cao

Cách sửa:

• Tăng thời gian giảm tốc (P00.08)
• Gắn điện trở xả (braking resistor) phù hợp
• Kiểm tra điện áp lưới và lắp ổn áp nếu cần

3. Lỗi OH (Over Heat – Quá nhiệt)

Mã lỗi: OH

Nguyên nhân:

• Môi trường quá nóng, bụi bẩn
• Quạt tản nhiệt không chạy
• Tải quá lớn trong thời gian dài

Cách sửa:

• Vệ sinh lưới tản nhiệt, thay quạt nếu hư
• Đảm bảo vị trí lắp đặt thoáng khí
• Kiểm tra tải, giảm tải nếu cần

4. Lỗi OL (Overload – Quá tải)

Mã lỗi: OL1, OL2

Nguyên nhân:

• Dòng motor vượt mức cho phép
• Chạy motor nặng liên tục, sai công suất biến tần

Cách sửa:

• Đo dòng tải bằng ampe kìm
• Điều chỉnh lại tham số bảo vệ dòng (P09.00, P09.01)
• Tăng công suất biến tần nếu thường xuyên quá tải

5. Lỗi LU (Low Voltage – Sụt áp, mất áp)

Mã lỗi: LU

Nguyên nhân:

• Nguồn điện yếu, mất pha
• Dây nguồn bị lỏng, tiếp điểm không tốt

Cách sửa:

• Kiểm tra điện áp đầu vào
• Xiết chặt terminal, thay CB nếu cần
• Dùng ổn áp hoặc nguồn ổn định

6. Lỗi GF (Ground Fault – Rò điện/chạm đất)

Mã lỗi: GF

Nguyên nhân:

• Dây motor bị rò xuống đất
• Cuộn motor ẩm hoặc bị chạm

Cách sửa:

• Đo cách điện motor bằng megomet (≥20 MΩ)
• Phơi sấy motor nếu ẩm, thay dây nếu rò

7. Lỗi COM / ETH – Lỗi truyền thông

Nguyên nhân:

• Lỗi cáp truyền thông (RS485, Ethernet)
• Baud rate, địa chỉ hoặc parity sai

Cách sửa:

• Kiểm tra dây truyền thông A/B hoặc cáp mạng
• Kiểm tra các thông số: P80.00 – P80.04 (địa chỉ, tốc độ, kiểu parity…)

8. Lỗi dt – Mất tín hiệu analog điều khiển

Nguyên nhân:

• Biến trở bị hỏng, dây tín hiệu đứt

• Mất nguồn cấp tín hiệu 10V/24V

Cách sửa:

• Đo tín hiệu đầu vào (AI1, AI2)

• Kiểm tra biến trở và nguồn cấp từ biến tần

Những lỗi của biến tần INVT chúng tôi thường tiếp nhận sửa chữa

• Có IGBT bị lỗi pha U – biến tần INVT báo lỗi OUT1
• Có IGBT bị lỗi pha V – biến tần INVT báo lỗi OUT2
• Có IGBT bị lỗi pha W – biến tần INVT báo lỗi OUT3
• Bị quá dòng – biến tần INVT báo lỗi OC1, OC2, OC3
• Bị quá áp – biến tần INVT báo lỗi OV1, OV2, OV3
• Bị thấp áp – biến tần INVT báo lỗi UV
• Có motor bị quá nhiệt – biến tần INVT báo lỗi OL1
• Bị quá nhiệt – biến tần INVT báo lỗi OL2
• Bị lỗi ngõ vào – biến tần INVT báo lỗi SPI
• Bị lỗi ngõ ra – biến tần INVT báo lỗi SPO
• Bị lỗi mở rộng – biến tần INVT báo lỗi EF
• Bị lỗi quá nhiệt – biến tần INVT báo lỗi OH1
• Có IGBT bị lỗi quá nhiệt – biến tần INVT báo lỗi OH2
• Bị lỗi giao tiếp

Trần Gia Automation nhận sửa biến tần báo lỗi uy tín hỗ trợ sửa lấy ngay trong ngày

+ Biến tần mất điện áp ra.

+ Đầu ra các pha không cân biến tần chạy giật báo lỗi.

+ Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:

+ Biến tần không điều khiển được.

+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.

+ Biến tần chạy được nhưng bị giật…

+ Biến tần chập chờn chạy 1 lúc rồi dừng…

+ Biến tần chạy nóng động cơ…

+ Các biến tần bị sét đánh, cháy mạch…

+ Biến tần mất điện áp ra, đầu ra các pha không cân…

Chúng tôi nhận sửa đa dạng các hãng biến tần

– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…

+ Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…

+ Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…

+ Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…

– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…

– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…

– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…

– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3…

Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…

– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …

– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…

– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…

– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…

– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…

– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …

– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….

– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…

– Sửa biến tần Vacon NXP, 100 HVAC, NXS, X series, Vacon 10… – Sửa biến tần Huyndai N100, N300/N300P, N500/H500P, N50…

– Sửa biến tần Omron 3G3JE, 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3MV, 3G3MX2…

– Sửa biến tần Holip HLP-A, HLP-C, HLP-H, HLP-P, HLP-V, HLP-PE, HLP-SV, HLP-CP…

– Sửa biến tần KEB Multi, KEB Compact, KEB Basic.

– Sửa biến tần Rockwell PowerFlex 700H, PowerFlex 700L, PowerFlex 40, PowerFlex 4M, PowerFlex 400…

– Sửa biến tần MOELLER DF51, DV51, DV5, DV6, DF5, DF6… – Sửa biến tần Convo CVF-G3, CVF-P3, CVF-G5, CVF-P5, CVF-S1…

– Sửa biến tần Sinee EM300A, EM303A, EM330A, EM329A, EM321A, EM320A, EM319A, EM311A, EM309A…

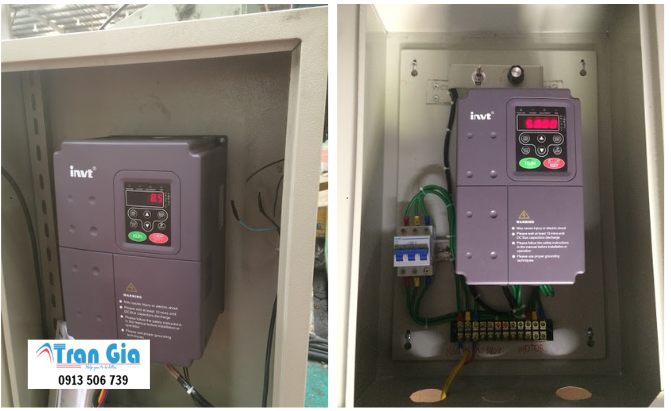

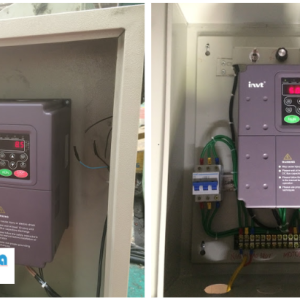

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation

Quy trình dịch vụ sửa chữa biến tần

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
