Nguyên nhân và hướng khắc phục lỗi của biến tần Easy Drive GT200

1. Lỗi OC (Over Current – Quá dòng)

Nguyên nhân:

• Motor bị kẹt, ngắn mạch

• Tải quá nặng hoặc khởi động đột ngột

• Tăng tốc quá nhanh

• Lỗi IGBT hoặc mạch công suất

Khắc phục:

• Kiểm tra motor, tải cơ khí

• Giảm tốc độ tăng tốc (tăng thời gian ramp-up)

• Đo dòng tải, kiểm tra đấu dây motor

2. Lỗi OV (Over Voltage – Quá áp)

Nguyên nhân:

• Điện áp lưới cao bất thường

• Giảm tốc quá nhanh

• Không có điện trở xả trong tải có hồi năng

Khắc phục:

• Gắn điện trở hãm nếu tải nặng

• Tăng thời gian giảm tốc

• Đo điện áp đầu vào AC và DC bus

3. Lỗi UV (Under Voltage – Sụt áp)

Nguyên nhân:

• Nguồn yếu hoặc mất pha

• Tụ lọc DC yếu, mạch nguồn không ổn định

Khắc phục:

• Kiểm tra điện áp lưới

• Thay tụ lọc nếu bị chai

• Đảm bảo nguồn đầu vào ổn định và đúng pha

4. Lỗi OH (Over Heat – Quá nhiệt)

Nguyên nhân:

• Biến tần hoạt động liên tục tải nặng

• Quạt làm mát hỏng hoặc tản nhiệt kém

• Đặt biến tần trong không gian kín

Khắc phục:

• Vệ sinh quạt tản nhiệt, gắn thêm quạt phụ

• Cải thiện thông gió

• Giảm tải nếu hoạt động liên tục

Bảng mã lỗi của biến tần EasyDrive GT200

Mã lỗi	Ý nghĩa lỗi	Nguyên nhân	Cách khắc phục
OC	Quá dòng	Tải nặng, motor kẹt, ngắn mạch đầu ra, sai thông số cài	Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra dây motor
OV	Quá áp DC bus	Nguồn vào cao, hãm tái sinh năng lượng, thời gian giảm tốc quá ngắn	Gắn điện trở hãm, tăng thời gian giảm tốc, kiểm tra nguồn
UV	Sụt áp DC bus	Mất pha nguồn, tụ yếu, điện áp lưới không ổn định	Kiểm tra nguồn cấp, thay tụ lọc DC nếu cần
OH / E.oH1	Quá nhiệt IGBT	Quạt tản nhiệt hỏng, môi trường nóng, chạy liên tục tải nặng	Vệ sinh quạt, gắn thêm tản nhiệt, kiểm tra nhiệt độ hoạt động
OL / E.oL1 / E.oL2	Quá tải	Motor bị quá tải trong thời gian dài	Giảm tải, kiểm tra hệ cơ khí, cài lại thông số bảo vệ
LU	Mất pha đầu vào	Lưới điện 3 pha mất pha hoặc dây nguồn đứt	Kiểm tra dây nguồn và nguồn điện lưới
PH	Mất pha đầu ra	Dây motor đứt hoặc sai pha	Kiểm tra đấu dây motor, đo trở cuộn dây
EF	Lỗi chạm đất (Earth Fault)	Motor bị rò điện, dây motor chạm đất	Kiểm tra cách điện motor, dây dẫn
CPF / E.bUS	Lỗi mạch điều khiển nội bộ	Lỗi giữa board công suất và board điều khiển	Thường phải sửa phần cứng hoặc thay biến tần
Er1	Lỗi EEPROM	Bộ nhớ lỗi, không lưu được thông số	Reset, nếu không hết thì phải nạp lại firmware hoặc thay EEPROM
Er2 / E.tE	Lỗi truyền thông RS485/Modbus	Cáp tín hiệu lỗi, cấu hình sai baudrate hoặc địa chỉ thiết bị	Kiểm tra dây RS485, cấu hình thông số truyền thông
Er3	Lỗi vượt quá tần số cho phép	Cài đặt tần số điều khiển vượt mức cho phép	Giảm tần số cài đặt tối đa
E.Lv	Điện áp thấp (Low Voltage)	Nguồn vào thấp, tụ lọc yếu	Kiểm tra điện áp, thay tụ nếu cần
E.Hv	Điện áp cao (High Voltage)	Điện áp lưới cao, hoặc hãm tái sinh không tiêu tán kịp	Gắn điện trở xả hoặc dùng biến tần có chức năng hãm
E.oH2	Nhiệt độ CPU cao	Điều kiện môi trường hoặc board điều khiển có vấn đề	Làm mát thêm hoặc kiểm tra quạt/board
E.rP	Lỗi tín hiệu encoder	Encoder lắp sai hoặc nhiễu tín hiệu	Kiểm tra lại encoder, cáp và chống nhiễu
E.PF	Mất điện đột ngột	Sụt nguồn hoặc điện lưới chập chờn	Dùng nguồn ổn định, có thể dùng UPS nếu cần
E.SF	Lỗi nguồn phụ bên trong biến tần	Lỗi nguồn nội bộ không cấp đủ cho mạch điều khiển	Cần kiểm tra/sửa mạch nguồn nội bộ
E.CF	Lỗi mạch dòng (Current Feedback)	Lỗi bo mạch đo dòng hoặc hỏng sensor dòng	Kiểm tra hoặc thay IC cảm biến dòng
E.tHO	Lỗi ngõ ra analog	Tín hiệu analog output bị hỏng hoặc ngắn mạch	Kiểm tra kết nối thiết bị nhận tín hiệu analog

Biện pháp phòng tránh biến tần Easydriver GT200 hư hỏng

1. Lắp đặt đúng kỹ thuật

• Đặt biến tần ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng, nước, bụi và hơi dầu.

• Không lắp biến tần trong hộp kín nếu không có quạt tản nhiệt cưỡng bức.

• Giữ khoảng cách tối thiểu 10–15 cm xung quanh biến tần để đảm bảo lưu thông khí làm mát.

 2. Đảm bảo nguồn điện ổn định

• Sử dụng nguồn điện đúng điện áp, đủ công suất, đúng số pha (1 pha hoặc 3 pha tùy model).

• Trang bị CB, MCB hoặc MCCB riêng biệt cho biến tần để bảo vệ ngắn mạch, quá tải.

• Gắn lọc nhiễu (EMI filter) nếu điện lưới có nhiều thiết bị công suất lớn (máy hàn, máy cắt…).

 3. Đấu dây đúng và chắc chắn

• Đấu đúng thứ tự U–V–W ra motor, tránh sai pha hoặc thiếu pha.

• Không sử dụng dây điện quá nhỏ hoặc quá dài, gây sụt áp và sinh nhiệt.

• Siết chặt đầu cos, tránh lỏng lẻo gây phóng điện, cháy tiếp điểm.

 4. Kiểm tra và vệ sinh định kỳ

• Vệ sinh biến tần định kỳ mỗi 3–6 tháng, dùng khí nén xịt sạch bụi trên board và khe tản nhiệt.

• Kiểm tra quạt tản nhiệt, thay khi nghe tiếng kêu lạ hoặc yếu gió.

• Kiểm tra tụ lọc DC sau 2–3 năm, nếu thấy phồng hoặc đo ESR cao thì nên thay.

 5. Cài đặt thông số hợp lý

• Giới hạn dòng, thời gian tăng – giảm tốc hợp lý, tránh tăng/giảm quá nhanh gây OC hoặc OV.

• Bật chức năng bảo vệ quá nhiệt, quá áp, mất pha, nếu biến tần hỗ trợ.

• Không nên để biến tần chạy liên tục ở 100% công suất trong thời gian dài.

 6. Bảo vệ đầu ra và tải

• Không kết nối biến tần với motor quá công suất, motor hư hỏng hoặc bị kẹt trục.

• Nếu dùng cho quạt, bơm có quán tính lớn, nên gắn điện trở xả để tránh lỗi quá áp khi giảm tốc.

• Không cắm, rút dây motor khi biến tần đang hoạt động.

Những lỗi chúng tôi hay gặp khi sửa biến tần Easydriver GT200 báo lỗi

• Sửa biến tần EasyDrive gặp sự cố dẫn đến việc động cơ hoạt động không ổn định.
• Sửa biến tần EasyDrive Nóng động cơ, động cơ rung, lắc, động cơ gầm, phát ra nhiều tiếng ồn.
• Sửa biến tần EasyDrive hư nguồn, nổ IGBT, cháy điện trở mồi.
• Sửa biến tần EasyDrive Nổ IGBT do lỗi quá dòng, chạm động cơ, ngắn mạch,…hoặc do lỗi sử dụng quá tải. Biến tần Danfoss có chức năng báo lỗi và cảnh báo với các lỗi trên, tuy nhiên nếu chúng diễn ra quá nhanh, khiến cho hệ thống bảo vệ không kịp phản ứng thì biến tần vẫn sẽ nổ.
• Sửa biến tần EasyDrive Nổ bo kích SCR hoặc IGBT: Trường hợp này ít xảy ra, tuy nhiên nguyên nhân chính vẫn do phần công suất nổ làm cháy lan ra bo kích IGBT hoặc lỗi góc kích dẫn đến nổ IGBT.
• Sửa biến tần EasyDrive Nổ Tụ điện, cháy tụ điện. Tiếng nổ lớn phát ra khi xuất hiện lỗi này. Nguyên nhân chính là do quá áp trên Bus DC hoặc ngắn mạch trên các Diod chỉnh lưu làm tụ phát nóng và nổ.
• Sửa biến tần EasyDrive FR100 công suất từ 0.2kW đến 4kW.
• Sửa biến tần EasyDrive Lỗi không khởi động được. Không boot được, không hiển thị như bình thường. Chỉ sáng đèn trên bàn phím LCP 102 của biến tần. Nguyên nhân có thể hư nguồn cấp cho bo khiển hoặc hư bo điều khiển.
• Sửa biến tần EasyDrive Lỗi Earth Fault hoặc Lỗi Ground Fault: Lỗi chập chờn, và xuất hiện dày hơn theo thời gian.

• Sửa biến tần EasyDrive Lỗi Nổ cuộn kháng DC hoặc lỗi thấp áp ngõ vào. Danfoss có tích hợp bên trong Biến tần cuộn kháng DC Choke hay còn gọi là lọc nhiễu DC và hệ thống tụ điện, cuộn kháng AC.
• Sửa biến tần EasyDrive bị hư IC xung, hư chỉnh lưu.
• Sửa biến tần EasyDrive Lỗi không điều khiển được động cơ, chạy giật giật hoặc quay không đều.
• Sửa biến tần EasyDrive Mất xung kích dẫn đến không có áp ngõ ra.
• Sửa biến tần EasyDrive Lệch pha áp ngõ ra, 3 pha ngõ ra không đều.
• Sửa biến tần EasyDrive FR100 công suất từ 0.2kW đến 4kW.
• Biến tần EasyDrive báo lỗi OV (Over Voltage) tức là quá áp, cần phải kiểm tra điện áp cấp, hoặc điện áp DC bus.
• Biến tần EasyDrive báo lỗi OL (Over Load) là lỗi quá tải. Cần kiểm tra phía motor có vấn đề gì không, có bị kẹt không…
• Biến tần EasyDrive báo lỗi OH (Over Heat) là lỗi quá nhiệt. Cần kiểm tra nhiệt độ môi trường có nóng quá không, quạt biến tần còn hoạt động không…
• Sửa biến tần EasyDrive Nổ không rõ nguyên nhân: Nổ Diod, Nổ IGBT, Nổ Tụ. Tiếng nổ lớn và Sập MCCB rồi biến tần không lên nguồn nữa. Lỗi này khá nghiêm trọng.
• Sửa biến tần EasyDrive Lỗi nổ chỉnh lưu do thời gian sử dụng hoặc hư bo mở SCR: Thường thấy rõ khi MCCB bị sập khi mở nguồn cho biến tần hoặc không lên nguồn. Nghe phát ra tiếng kêu lạ có chu kỳ 1-2 giây khi cấp nguồn.

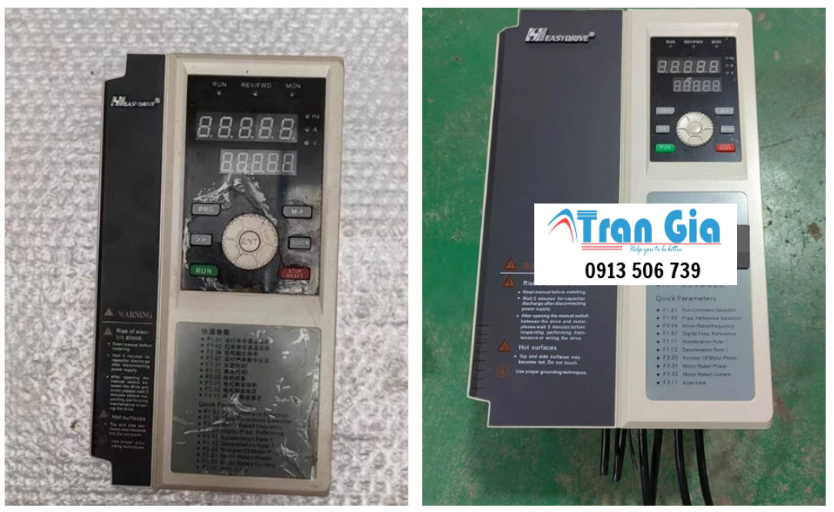

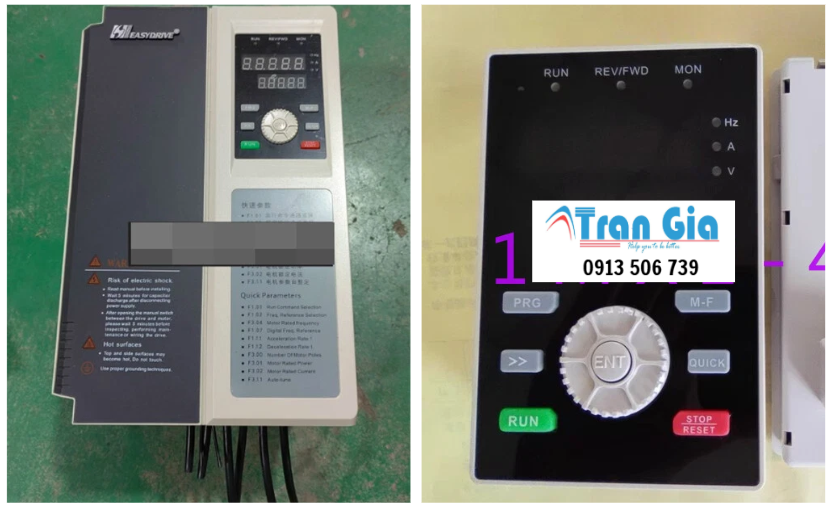

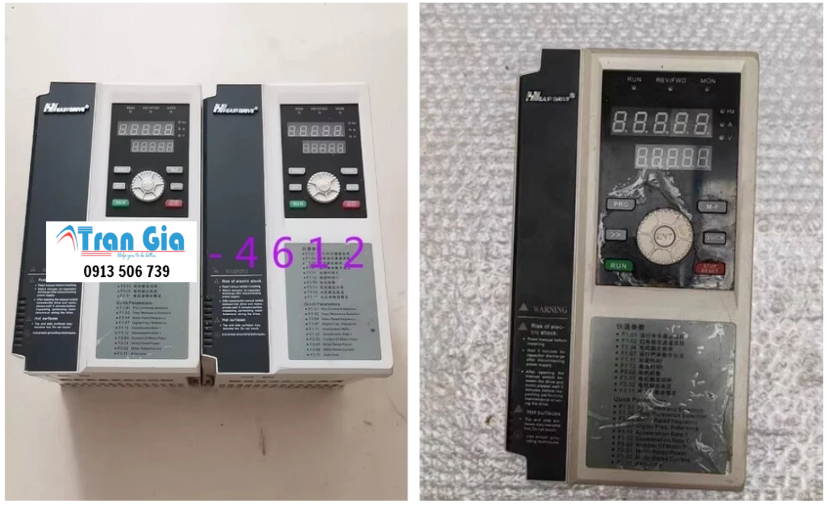

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation

Trần Gia Automation nhận sửa biến tần báo lỗi uy tín hỗ trợ sửa lấy ngay trong ngày

+ Biến tần mất điện áp ra.

+ Đầu ra các pha không cân biến tần chạy giật báo lỗi.

+ Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:

+ Biến tần không điều khiển được.

+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.

+ Biến tần chạy được nhưng bị giật…

+ Biến tần chập chờn chạy 1 lúc rồi dừng…

+ Biến tần chạy nóng động cơ…

+ Các biến tần bị sét đánh, cháy mạch…

+ Biến tần mất điện áp ra, đầu ra các pha không cân…

Chúng tôi nhận sửa đa dạng các hãng biến tần

– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…

+ Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…

+ Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…

+ Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…

– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…

– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…

– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…

– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3…

Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…

– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …

– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…

– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…

– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…

– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…

– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …

– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….

– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…

– Sửa biến tần Vacon NXP, 100 HVAC, NXS, X series, Vacon 10… – Sửa biến tần Huyndai N100, N300/N300P, N500/H500P, N50…

– Sửa biến tần Omron 3G3JE, 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3MV, 3G3MX2…

– Sửa biến tần Holip HLP-A, HLP-C, HLP-H, HLP-P, HLP-V, HLP-PE, HLP-SV, HLP-CP…

– Sửa biến tần KEB Multi, KEB Compact, KEB Basic.

– Sửa biến tần Rockwell PowerFlex 700H, PowerFlex 700L, PowerFlex 40, PowerFlex 4M, PowerFlex 400…

– Sửa biến tần MOELLER DF51, DV51, DV5, DV6, DF5, DF6… – Sửa biến tần Convo CVF-G3, CVF-P3, CVF-G5, CVF-P5, CVF-S1…

– Sửa biến tần Sinee EM300A, EM303A, EM330A, EM329A, EM321A, EM320A, EM319A, EM311A, EM309A…

Quy trình dịch vụ sửa chữa biến tần

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
