Hướng dẫn cách khắc phục Servo Báo Lỗi OL, OC, OH

1️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi OL

 OL (Overload) – Lỗi quá tải motor:
Nguyên nhân chi tiết:

• Động cơ chạy liên tục với tải vượt định mức trong thời gian dài, gây dòng tải lớn hơn dòng định mức motor.

• Trục cơ khí bị kẹt, ma sát tăng cao: bạc đạn mòn, ray trượt bẩn, vít me khô dầu, bám bụi.

• Tham số giới hạn moment (Torque Limit) đặt quá cao so với yêu cầu thực tế.

• Chạy chu kỳ liên tục mà không có thời gian nghỉ, làm motor nóng lên.

Cách khắc phục chi tiết:

• Kiểm tra toàn bộ truyền động cơ khí: tra dầu mỡ, vệ sinh ray trượt, bạc đạn, kiểm tra tải không kẹt.

• Giảm tải hoặc chia tải nếu hệ thống kéo nhiều cơ cấu.

• Điều chỉnh lại tham số moment limit phù hợp tải thực tế.

• Nếu motor nhỏ, cân nhắc đổi sang motor công suất lớn hơn hoặc nâng cấp Drive.

• Kiểm tra quạt làm mát motor và Drive, đảm bảo tản nhiệt tốt.

2️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi OC

 OC (Overcurrent) – Lỗi quá dòng:
Nguyên nhân chi tiết:

• Xuất hiện dòng điện lớn bất thường vượt giới hạn bảo vệ Drive cho phép.

• Lỗi khởi động/dừng đột ngột với gia tốc hoặc hãm quá nhanh.

• Trục cơ khí bị kẹt cứng làm motor bị “chết cứng”, module công suất IGBT phải chịu dòng xung rất lớn.

• Mạch công suất IGBT bên trong Drive bị chập chờn, già hoá.

• Dây động lực ngắn mạch hoặc tiếp đất kém gây rò dòng.

Cách khắc phục chi tiết:

• Kiểm tra cơ khí: trục, hộp số, pulley, ray… đảm bảo không kẹt.

• Điều chỉnh lại tham số gia tốc/giảm tốc trong Drive để tránh tăng dòng đột ngột.

• Đo lại điện trở cuộn dây motor, đo thông mạch để phát hiện chạm chập.

• Nếu nghi ngờ, đo module công suất IGBT bằng đồng hồ và thay nếu phát hiện rò rỉ dòng.

• Vệ sinh Drive, kiểm tra tủ điện đảm bảo đấu dây đúng, không bị ngắn mạch hoặc chạm đất.

3️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi OH

 OH (Overheat) – Lỗi quá nhiệt:
Nguyên nhân chi tiết:

• Nhiệt độ bên trong Servo Drive hoặc motor vượt mức giới hạn bảo vệ.

• Quạt làm mát Drive hoặc motor không chạy hoặc chạy yếu.

• Bộ tản nhiệt bám bụi lâu ngày, khe gió bị bít kín.

• Môi trường lắp đặt quá nóng, không có hệ thống thông gió cho tủ điện.

• Motor chạy liên tục tải nặng, nhiệt độ tăng dần, không có thời gian nghỉ.

Cách khắc phục chi tiết:

• Vệ sinh quạt tản nhiệt Drive và motor, thay quạt nếu hỏng.

• Làm sạch toàn bộ khe gió, cánh tản nhiệt, máng gió của Drive.

• Lắp thêm quạt gió cưỡng bức cho tủ điện, kiểm tra nhiệt độ môi trường làm việc.

• Giảm chu kỳ tải liên tục hoặc chia tải ra nếu chạy liên tục ở chế độ công suất cao.

• Kiểm tra cảm biến nhiệt bên trong Drive hoặc motor, thay thế nếu sai số.

Những lỗi khác thường xảy ra trên servo Omron trong quá trình sử dụng

.1️⃣ Servo Báo Lỗi E01: Lỗi quá dòng (Overcurrent)

Nguyên nhân:

• Motor đang chạy bị kẹt tải hoặc ma sát lớn, dẫn đến dòng tăng đột ngột.

• Gia tốc/giảm tốc cài quá lớn → dòng xung tăng vượt giới hạn.

• Dây động lực chạm chập, ngắn mạch cuộn dây motor.

• Module công suất IGBT trong Servo Drive hỏng hoặc rò điện.

 Cách khắc phục:

• Kiểm tra cơ khí: trục quay, ray trượt, bạc đạn, vít me – vệ sinh, tra dầu mỡ, xử lý kẹt.

• Điều chỉnh lại tham số Acceleration/Deceleration, giảm tốc độ tăng/giảm tải.

• Đo điện trở cuộn dây motor, kiểm tra chạm đất.

• Nếu lỗi lặp lại, kiểm tra IGBT, bo công suất — cần thì thay module.

2️⃣ Servo Báo Lỗi E02: Lỗi quá nhiệt (Overheat)

 Nguyên nhân:

• Quạt tản nhiệt motor hoặc Servo Drive không hoạt động.

• Tản nhiệt, khe gió bị bụi bẩn lâu ngày, bít gió.

• Môi trường làm việc nhiệt độ cao, tủ điện kín, không thông gió.

• Tải chạy liên tục với duty cycle cao, motor không kịp tản nhiệt.

 Cách khắc phục:

• Vệ sinh cánh tản nhiệt, quạt làm mát motor và Drive.

• Đảm bảo tủ điện có quạt thông gió hoặc điều hoà tủ nếu cần.

• Giảm chu kỳ tải liên tục, nếu chạy liên tục thì tăng công suất motor.

• Kiểm tra cảm biến nhiệt trong Drive/motor, thay nếu báo sai nhiệt độ.

3️⃣ Servo Báo Lỗi E03: Lỗi ngắn mạch (Short Circuit)

 Nguyên nhân:

• Cuộn dây motor bị chạm chập, cách điện kém.

• Module công suất IGBT trong Drive bị đánh thủng.

• Đấu dây động lực chạm chập, cáp động lực rò ra vỏ.

 Cách khắc phục:

• Đo cuộn dây motor: đo điện trở, đo thông mạch, kiểm tra cách điện.

• Mở Drive, đo module công suất, phát hiện IGBT chạm → thay mới.

• Kiểm tra dây động lực, đầu cos, siết lại, cách điện tốt.

• Nếu lỗi nghi do bo mạch, nên gửi đơn vị sửa chữa chuyên nghiệp.

4️⃣ Servo Báo Lỗi E04: Lỗi mất tín hiệu Encoder (Encoder Signal Loss)

 Nguyên nhân:

• Đứt dây Encoder, jack cắm lỏng, chân tiếp xúc oxy hóa.

• Encoder bám bụi, mắt đọc yếu hoặc lệch trục.

• Mạch nhận tín hiệu Encoder trong Drive bị lỗi.

• Dây tín hiệu đi gần dây công suất → nhiễu mạnh.

Cách khắc phục:

• Kiểm tra, vệ sinh jack cắm Encoder, đo tín hiệu trả về.

• Vệ sinh mắt đọc, xiết chặt gá lắp Encoder, đảm bảo đồng tâm với trục.

• Nếu Encoder lỗi, thay đúng loại.

• Tách cáp tín hiệu ra riêng, tránh chạy chung với dây động lực.

5️⃣ Servo Báo Lỗi E05: Lỗi truyền thông (Communication Error)

 Nguyên nhân:

• Lỗi cáp mạng/RS232/RS485/ EtherCAT, đầu nối lỏng.

• Tín hiệu nhiễu, điện trở cuối (terminator) không phù hợp.

• Cấu hình địa chỉ truyền thông, baudrate sai lệch.

• Bo mạch truyền thông trong Servo Drive lỗi.

Cách khắc phục:

• Kiểm tra dây tín hiệu: chiều dài, đầu cắm, điện trở cuối.

• Đảm bảo thông số baudrate, ID, node address đúng với PLC/HMI.

• Thay dây mạng, cáp truyền thông nếu nghi nhiễu.

• Nếu bo truyền thông hỏng, thường phải sửa/ thay board.

6️⃣ Servo Báo Lỗi E06: Lỗi cài đặt không hợp lệ (Invalid Parameter Setting)

Nguyên nhân:

• Tham số thiết lập sai phạm vi (ví dụ: tốc độ max quá ngưỡng motor).

• Cài sai hệ số PID, moment limit, encoder setting không khớp.

• File parameter upload bị lỗi, tham số xung đột nhau.

 Cách khắc phục:

• Kiểm tra lại toàn bộ tham số, so với manual.

• Đặt về giá trị mặc định (Factory Default), sau đó cài lại từng bước.

• Nếu dùng phần mềm cài đặt, kiểm tra version tương thích.

• Lưu bản backup parameter để khôi phục khi cần.

7️⃣ Servo Báo Lỗi A30: Lỗi khởi tạo (Initialization Error)

 Nguyên nhân:

• Tham số khởi tạo chưa đồng bộ với motor thực tế.

• Bộ nhớ EEPROM lỗi, lưu tham số không thành công.

• CPU trong Drive lỗi, khởi tạo không chạy đầy đủ.

Cách khắc phục:

• Thử khởi động lại (Power Cycle), kiểm tra có hết lỗi không.

• Reset về mặc định (Factory Reset) → nạp lại tham số từ đầu.

• Nếu không hết, có thể lỗi bo mạch – cần gửi bảo hành/ sửa bo EEPROM/CPU.

8️⃣ Servo Báo Lỗi A32: Lỗi quá tải (Overload Error)

 Nguyên nhân:

• Motor chạy tải vượt công suất thiết kế trong thời gian dài.

• Tải cơ khí bị kẹt nhẹ, ma sát lớn, bạc đạn mòn.

• Moment limit cài quá cao → motor kéo tải liên tục dẫn đến nóng cuộn dây.

 Cách khắc phục:

• Kiểm tra ray trượt, vít me, hộp số, vệ sinh, bôi trơn.

• Đo dòng tải, so sánh với dòng định mức motor.

• Giảm tải hoặc đổi motor công suất lớn hơn nếu cần.

• Điều chỉnh lại tham số moment limit phù hợp.

• Kiểm tra quạt motor, đảm bảo tản nhiệt tốt.

Bảng mã lỗi Servo Omron

Mã lỗi (Alarm)	Tên lỗi/Ý nghĩa	Nguyên nhân thường gặp	Hướng dẫn khắc phục cơ bản
AL01	Quá dòng (Overcurrent)	Tải kẹt, gia tốc quá cao, module IGBT lỗi	Kiểm tra cơ khí, giảm gia tốc, kiểm tra IGBT
AL02	Quá áp (Overvoltage)	Điện áp DC bus vượt giới hạn, ngắt tải đột ngột	Giảm tốc độ dừng, kiểm tra điện áp nguồn
AL03	Quá tải (Overload)	Motor chạy quá tải liên tục	Giảm tải, kiểm tra cơ khí, nâng công suất motor
AL04	Quá nhiệt (Overheat)	Quạt hỏng, tản nhiệt bẩn, môi trường nóng	Vệ sinh, thay quạt, lắp thêm quạt tủ điện
AL05	Mất pha đầu vào (Input Phase Loss)	Mất pha nguồn 3 pha, dây nguồn lỏng	Đo điện áp nguồn, siết lại dây nguồn
AL06	Lỗi Encoder (Encoder Disconnection)	Đứt dây encoder, connector lỏng, encoder hỏng	Kiểm tra dây, vệ sinh, thay encoder
AL07	Lỗi vị trí (Position Error Overflow)	Lỗi hồi tiếp vị trí lệch lớn	Kiểm tra cơ khí, encoder, cài tham số
AL08	Quá tốc (Overspeed)	Motor quay vượt tốc độ giới hạn	Kiểm tra tín hiệu điều khiển, encoder, cài tham số tốc độ
AL09	Lỗi CPU/ROM	Bộ xử lý bên trong lỗi	Thường cần sửa bo mạch hoặc thay Drive
AL10	Lỗi IGBT	Module công suất lỗi	Kiểm tra IGBT, thay thế nếu hỏng
AL11	Lỗi nguồn (Power Module Fault)	Lỗi nguồn nội bộ	Kiểm tra bo nguồn, tụ lọc DC-Link
AL12	Lỗi EEPROM	Dữ liệu tham số lỗi hoặc lỗi lưu	Thử Reset Factory, nếu không được thì sửa bo EEPROM
AL13	Lỗi Brake (Phanh motor)	Phanh không nhả hoặc mạch điều khiển phanh lỗi	Kiểm tra tín hiệu điều khiển phanh, cuộn coil phanh
AL14	Lỗi giao tiếp (Communication Error)	Lỗi cáp truyền thông, tín hiệu nhiễu	Kiểm tra dây, đấu nối, chống nhiễu cáp tín hiệu
AL15	Lỗi tốc độ (Speed deviation error)	Chênh lệch tốc độ điều khiển và tốc độ thực tế lớn	Kiểm tra encoder, tải cơ, chỉnh PID
AL20 ~ AL29	Lỗi IO hoặc lỗi tham số	Lỗi đầu vào đầu ra, tham số ngoài phạm vi	Kiểm tra wiring IO, reset, cài đặt lại tham số
AL50	Bảo vệ nội bộ (Internal Drive Fault)	Lỗi vi mạch bên trong	Cần kiểm tra chuyên sâu, thường phải sửa Drive

Những lỗi trên Servo Omron chúng tôi đã từng sửa qua

• Sửa chữa servo Omron Nổ cầu chì do chạm nguồn vào hoặc hư công suất
• Sửa chữa servo Omron Báo lỗi Err.11 lỗi thấp áp Bus DC do chưa cấp nguồn động lực hoặc hư Bo công suất
• Sửa chữa servo Omron Báo lỗi quá tải/ quá dòng Err.14 hoặc Err.16 do sử dụng quá công suất hoặc hư Motor/ Power Board
• Sửa chữa servo Omron Lỗi quá áp Bus DC Err.12 do dừng/ khởi động gấp/ kẹt tải hoặc hư bo công suất
• Sửa chữa servo Omron Lỗi mất kết nối Encoder Err.21/ Err.23 do đứt dây encoder hoặc hư Motor
• Sửa chữa servo Omron Lỗi nổ tụ nguồn công suất hoặc nổ IGBT. Nguyên nhân chủ yếu do tuổi thọ thiết bị hoặc quá bẩn dẫn đến ngắn mạch
• Sửa chữa servo Omron Lỗi Nổ Diod chỉnh lưu
• Sửa chữa servo Omron Lỗi mất nguồn, không sáng đèn nguồn
• Sửa chữa servo Omron Lỗi lên nguồn nhưng không chạy được, báo Thấp áp Sửa chữa servo Omron bị lỗi Encoder.
• Sửa chữa servo Omron bị mất nguồn.
• Sửa chữa servo Omron Mất pha đầu ra, mất áp đầu ra, ngắn mạch đầu ra.
• Sửa chữa servo Omron Nổ cháy đầu vào.
• Sửa chữa servo Omron Bị chập chờn lúc chạy được lúc không,… ‘
• Sửa chữa servo Omron  báo lỗi thấp áp, quá áp
• Sửa chữa servo Omron báo lỗi quá dòng, quá tải

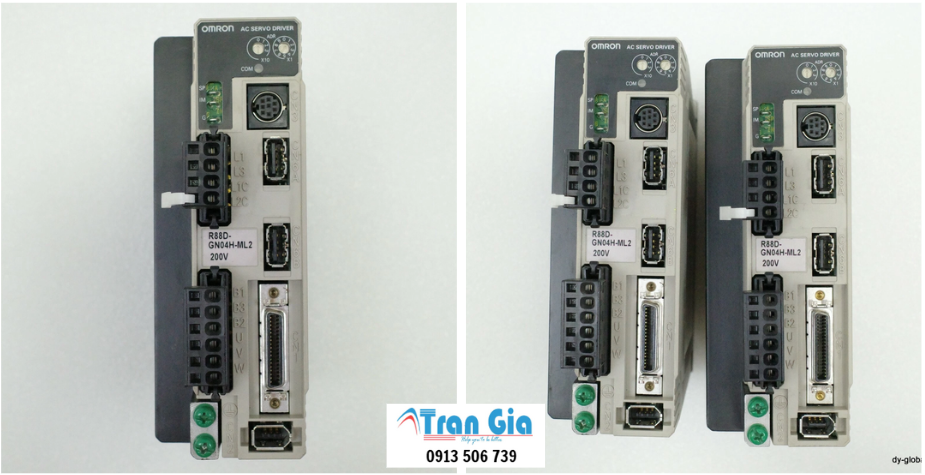

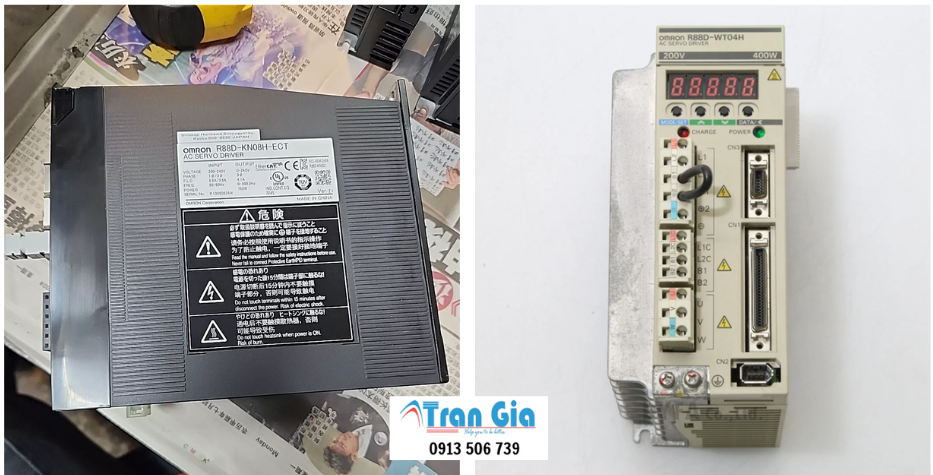

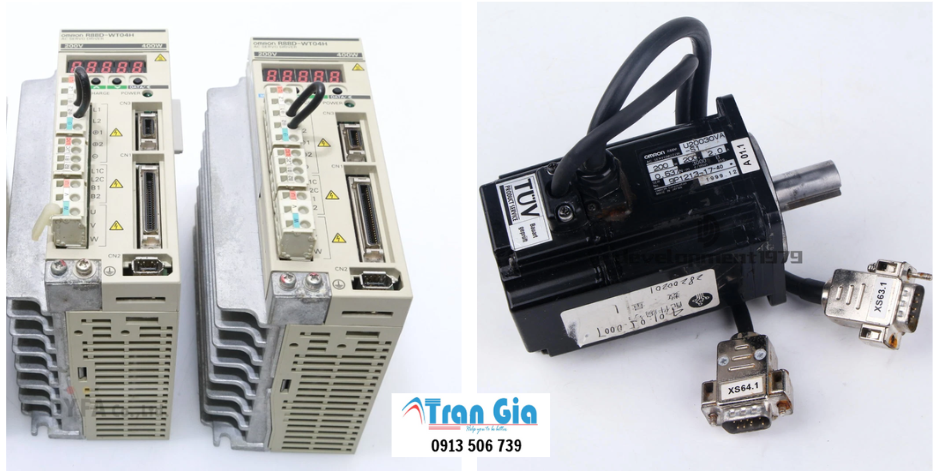

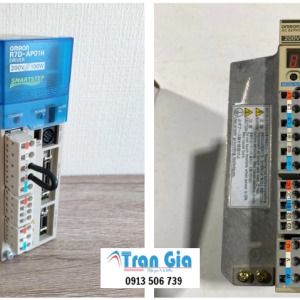

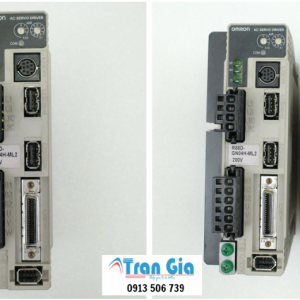

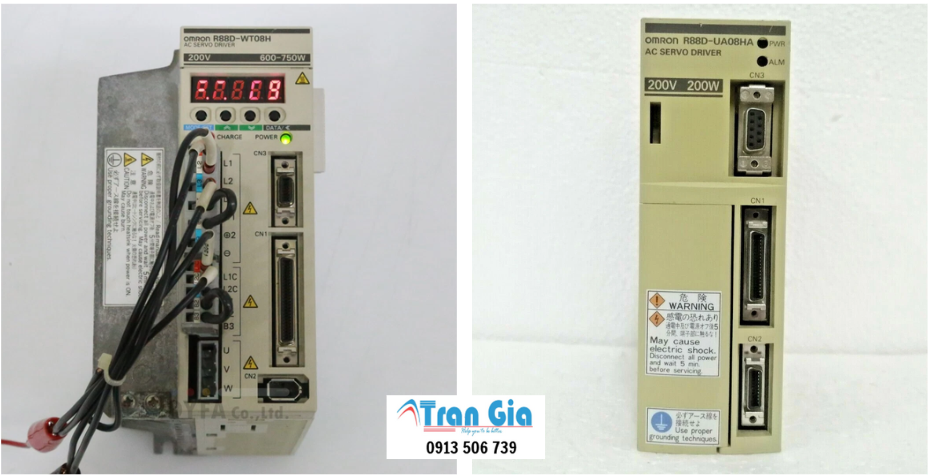

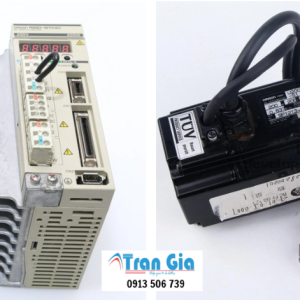

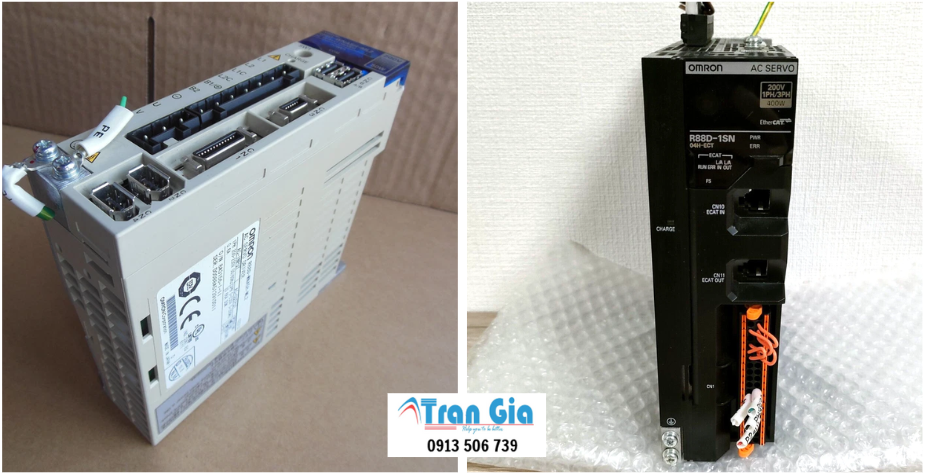

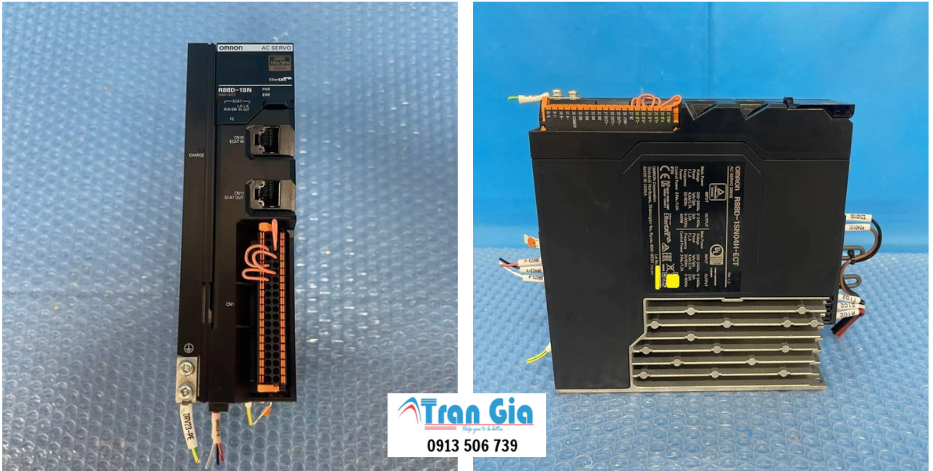

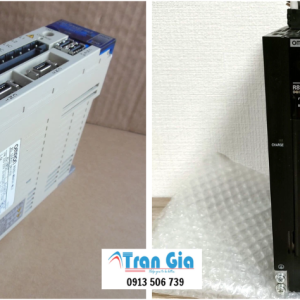

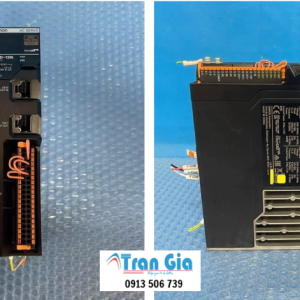

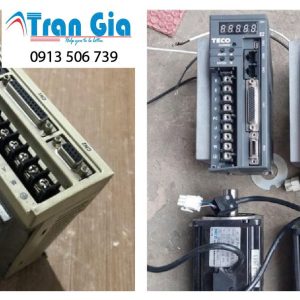

Dưới đây là hình ảnh một số Servo đang được sửa tại Trần Gia Automation:

Quy trình chuyên sửa AC Servo

Vì sao chọn TRAN GIA sửa Servo Báo Lỗi OL, OC, OH và cách xử lý lỗi đúng nhất, triệt để

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

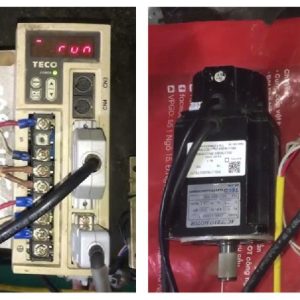

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
