Hướng dẫn cách khắc phục Servo Báo Lỗi AL25, AL26, AL15

1️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi AL25

Nguyên nhân chi tiết:

• AL25 thường là lỗi mất tín hiệu hồi tiếp tốc độ hoặc vị trí từ Encoder về Drive.

• Nguyên nhân phổ biến:

  • Dây tín hiệu Encoder bị đứt, lỏng jack cắm hoặc chân tiếp xúc bị oxy hóa.

  • Encoder bị bám bụi bẩn, lệch trục lắp, hoặc bị rung động cơ khí làm trục Encoder quay sai lệch.

  • Mạch nhận tín hiệu hồi tiếp trong Servo Drive bị lỗi hoặc tín hiệu nhiễu do đi chung máng cáp với dây nguồn.

 Cách khắc phục chi tiết:

• Kiểm tra tình trạng dây Encoder, xiết chặt lại các đầu jack.

• Vệ sinh Encoder, mắt đọc và trục gắn Encoder.

• Nếu có oscilloscope, đo tín hiệu hồi tiếp để đảm bảo xung trả về đầy đủ và ổn định.

• Đi lại đường dây tín hiệu riêng, tách khỏi dây công suất để tránh nhiễu.

• Nếu Encoder hỏng, thay thế đúng model, gắn chặt và cân chỉnh đồng tâm.

• Sau khi khắc phục, chạy lại Origin để chắc chắn về vị trí gốc.

2️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi AL26

 Nguyên nhân chi tiết:

• AL26 thường là lỗi phát hiện Encoder quay ngược hoặc tín hiệu không khớp chiều quay, hay còn gọi là lỗi pha Encoder.

• Nguyên nhân có thể do:

  • Encoder lắp sai chiều hoặc lắp ngược đầu so với hướng quay của motor.

  • Dây tín hiệu Encoder đấu sai thứ tự A/B/Z.

  • Động cơ quay vượt tốc độ cho phép do mất tín hiệu điều khiển.

  • Nhiễu tín hiệu làm sai lệch chiều xung đọc được.

 Cách khắc phục chi tiết:

• Kiểm tra hướng lắp Encoder và trục motor, đảm bảo đồng bộ chiều quay.

• Xác định lại sơ đồ đấu dây tín hiệu A/B/Z đúng chuẩn.

• Nếu Encoder có cổng phản hồi tốc độ, kiểm tra tham số cài đặt trong Drive.

• Sử dụng thiết bị đo để xem chiều xung A/B và đảo lại nếu cần thiết.

• Chạy test từ tốc độ thấp để đảm bảo chiều quay và xung trùng khớp.

3️⃣ Nguyên nhân và cách khắc phục Servo báo lỗi AL15

 Nguyên nhân chi tiết:

• AL15 thường báo lỗi quá tải motor kéo dài (Overload).

• Khác với AL35 (quá dòng tức thời), AL15 báo motor đang làm việc vượt mức tải định mức liên tục.

• Các nguyên nhân thường gặp:

  • Tải cơ khí quá nặng hoặc bị ma sát lớn (kẹt trục, bạc đạn hỏng, ray trượt bẩn).

  • Hoạt động ở chế độ tải nặng liên tục mà không tính toán duty cycle.

  • Hệ số moment hoặc tham số bảo vệ dòng chưa đặt đúng.

  • Quạt làm mát motor không hoạt động làm motor nóng, trở kháng tăng.

Cách khắc phục chi tiết:

• Kiểm tra và vệ sinh toàn bộ hệ cơ: trục, ray, vít me, bạc đạn, hộp số… đảm bảo quay nhẹ nhàng.

• Đo dòng motor hoạt động, so với dòng định mức. Nếu vượt, cần giảm tải hoặc thay motor công suất phù hợp.

• Điều chỉnh lại tham số Overload Limit hoặc Moment Limit trong Drive.

• Kiểm tra quạt làm mát, vệ sinh tản nhiệt. Nếu quạt hỏng cần thay mới.

• Nếu motor chạy quá tải lâu dài, có thể gây cháy cuộn dây — cần kiểm tra cuộn dây nếu nghi ngờ.

Bảng mã lỗi liên quan đến Servo LS

Mã lỗi	Tên lỗi	Chi tiết lỗi	Cách kiểm tra
AL10	Lỗi IPM	Quá dòng (phần cứng)	– Kiểm tra dây ra động lực và encoder có đấu sai không. – Kiểm tra ID motor, ID driver và cài đặt encoder. – Xem có kẹt cơ khí hay xung đột thiết bị không.
AL11	Nhiệt độ IPM cao	Quá nhiệt IPM	– Kiểm tra dây ra động lực và encoder có đúng không. – Kiểm tra ID motor, ID driver và cài đặt encoder. – Xem có kẹt cơ khí hay xung đột thiết bị không.
AL14	Quá dòng	Quá dòng (phần mềm)	– Kiểm tra dây ra động lực và encoder. – Kiểm tra ID motor, ID driver và cài đặt encoder. – Xem có kẹt cơ khí hay vật cản cơ cấu không.
AL15	Dòng bù lệch	Lệch dòng bất thường	– Kiểm tra dòng lệch pha U [0x2614] và pha V [0x2615] có vượt quá 5% dòng định mức không. – Nếu có, thay thế driver.
AL16	Quá dòng (/CL)	Quá dòng (phần cứng)	– Kiểm tra dây ra động lực và encoder. – Kiểm tra ID motor, ID driver và cài đặt encoder. – Xem có kẹt cơ khí hay vật cản cơ cấu không.
AL21	Quá tải liên tục	Quá tải liên tục	– Kiểm tra xem có kẹt cơ khí hay tải nặng bất thường không. – Kiểm tra phanh cơ (nếu có). – Kiểm tra dây ra động lực và encoder. – Kiểm tra ID motor và cài đặt encoder.
AL22	Nhiệt độ môi trường cao	Drive quá nhiệt	– Kiểm tra nhiệt độ bên trong drive [0x2610] .- Lắp thêm quạt làm mát, kiểm tra tải máy.
AL23	Quá tải tái sinh	Quá tải hồi tiếp năng lượng (regen)	– Kiểm tra điện áp đầu vào, điện trở hồi tiếp và dây đấu .- Nếu lỗi lặp lại nhiều, thay thế driver.
AL24	Mất dây motor	Motor bị ngắt kết nối	– Kiểm tra lại toàn bộ dây động lực của motor.
AL30	Lỗi truyền thông encoder	Lỗi giao tiếp encoder nối tiếp	– Kiểm tra dây encoder nối tiếp có đấu đúng không.
AL31	Mở cáp encoder	Dây encoder bị ngắt	– Kiểm tra xem cáp encoder có bị lỏng hoặc đứt không.

Những lỗi thường gặp khác của Servo LS

1. AL41: Lỗi quá áp (Over voltage).

a. Nguyên nhân:

– Lỗi quá áp (Over voltage) trong Servo Drive LS có thể xảy ra do nhiều nguyên nhân khác nhau. Dưới đây là một số nguyên nhân phổ biến:

1. Điện áp nguồn quá cao: Điện áp nguồn vào Servo Drive LS vượt quá giới hạn cho phép. Điều này có thể xảy ra do sự cố trong hệ thống cung cấp điện hoặc do sai số trong việc cài đặt giới hạn điện áp.

2. Sự cố trong mạch điện: Một sự cố trong mạch điện bên trong Servo Drive LS có thể gây ra tình trạng quá áp. Ví dụ, có thể có một bộ phận hoặc linh kiện bị hỏng gây ra hiện tượng tăng điện áp không mong muốn.

3. Sai cấu hình hoặc thông số: Nếu các thông số cấu hình của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn điện áp, có thể dẫn đến hiện tượng quá áp.

4. Sự cố trong mạng điện: Nếu mạng điện gặp sự cố như dao động điện áp hoặc tắt mở nhanh, điều này có thể làm tăng điện áp và gây ra lỗi quá áp trong Servo Drive LS.

5. Sự cố về tiếp địa: Một tiếp địa không đầy đủ hoặc không đúng cách có thể gây ra tăng áp và dẫn đến lỗi quá áp.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá áp (Over voltage) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện đến Servo Drive LS ổn định và không vượt quá giới hạn cho phép. Kiểm tra tình trạng điện áp vào và điện áp ra của Servo Drive LS.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn điện áp. Đảm bảo rằng các giới hạn điện áp được thiết lập đúng để tránh quá áp.

3. Kiểm tra mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để tìm hiểu xem có bất kỳ sự cố nào gây ra tăng áp không mong muốn. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

4. Kiểm tra tiếp địa: Đảm bảo rằng tiếp địa của hệ thống đủ đầy và được kết nối đúng cách. Tiếp địa không đầy đủ có thể gây ra hiện tượng tăng điện áp không mong muốn.

– Nếu sau khi thực hiện các bước trên mà vẫn gặp lỗi quá áp, nên liên hệ với Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

2. AL35, AL40, W02, W40: Lỗi thấp áp (Under voltage hoặc Low voltage).

a. Nguyên nhân:

– Lỗi thấp áp (Under voltage hoặc Low voltage) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Điện áp nguồn quá thấp: Điện áp nguồn vào Servo Drive LS không đạt đủ mức yêu cầu. Điều này có thể do sự cố trong hệ thống cung cấp điện hoặc do điện áp nguồn không đủ.

2. Mất điện tạm thời: Nếu hệ thống điện trên dây nguồn gặp sự cố như mất điện tạm thời hoặc giảm điện áp, điều này có thể làm giảm điện áp đến Servo Drive LS và gây lỗi thấp áp.

3. Cấu hình sai hoặc thông số không đúng: Nếu các thông số cấu hình của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn điện áp, có thể dẫn đến lỗi thấp áp.

4. Sự cố trong mạng điện: Sự cố như dao động điện áp, tắt mở nhanh hoặc giảm điện áp không mong muốn trên mạng điện cung cấp có thể làm giảm điện áp đến Servo Drive LS.

b. Biện pháp khắc phục:

– Để khắc phục lỗi thấp áp (Under voltage hoặc Low voltage) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện đến Servo Drive LS đạt đủ mức yêu cầu và ổn định. Kiểm tra tình trạng điện áp vào và điện áp ra của Servo Drive LS.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn điện áp. Đảm bảo rằng các giới hạn điện áp được thiết lập đúng để tránh lỗi thấp áp.

3. Kiểm tra mạng điện: Kiểm tra tình trạng mạng điện cung cấp và xác định nếu có sự cố như mất điện tạm thời, giảm điện áp hoặc dao động điện áp không mong muốn. Nếu cần thiết, liên hệ với nhà cung cấp điện để kiểm tra và khắc phục sự cố.

4. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xét xem có bất kỳ sự cố nào gây ra lỗi thấp áp. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

– Nếu bạn vẫn gặp lỗi thấp áp sau khi thực hiện các bước trên,  để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

3. AL21, AL23, W10: Lỗi quá tải (Overload).

a. Nguyên nhân:

– Lỗi quá tải (Overload) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải cơ khí: Servo Drive LS được sử dụng để điều khiển động cơ và hệ thống cơ khí. Nếu tải cơ khí trên hệ thống vượt quá khả năng của Servo Drive LS, gây tạo áp lực quá lớn, điều này có thể dẫn đến lỗi quá tải.

2. Quá tải dòng điện: Khi dòng điện đầu vào vào Servo Drive LS vượt quá giới hạn cho phép của nó, điều này có thể gây ra lỗi quá tải. Nguyên nhân có thể là do thiết bị điện khác hoạt động cùng lúc, mô-men xoắn quá lớn, tắt mở đột ngột hoặc lỗi điện áp.

3. Lỗi cấu hình hoặc thông số: Nếu cấu hình hoặc thông số của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn dòng điện, có thể gây ra lỗi quá tải.

4. Sự cố trong hệ thống cơ khí: Nếu hệ thống cơ khí gặp sự cố như mắc kẹt, hỏng hóc, hoặc khối lượng tải không đều, điều này có thể gây tăng áp lực và quá tải Servo Drive LS.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá tải (Overload) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải cơ khí: Đảm bảo rằng tải cơ khí trên hệ thống không vượt quá khả năng của Servo Drive LS. Kiểm tra xem có bất kỳ sự cố nào trong hệ thống cơ khí như mắc kẹt, hỏng hóc hoặc quá tải không đều.

2. Kiểm tra dòng điện: Xác định xem dòng điện đầu vào vào Servo Drive LS có vượt quá giới hạn cho phép không. Kiểm tra các thiết bị điện khác hoạt động cùng lúc và xác định nếu có bất kỳ sự cố nào trong mạng điện như tắt mở đột ngột hoặc lỗi điện áp.

3. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn dòng điện. Đảm bảo rằng các giới hạn dòng điện được thiết lập đúng để tránh lỗi quá tải.

4. Kiểm tra hệ thống cơ khí: Kiểm tra hệ thống cơ khí để xác định xem có sự cố nào gây ra quá tải, như mắc kẹt hoặc hỏng hóc. Sửa chữa hoặc bảo trì hệ thống cơ khí nếu cần thiết.

– Nếu sau khi thực hiện các bước trên, vẫn gặp lỗi quá tải, nên liên hệ với Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

4. AL11, AL22, AL25, AL26: Lỗi quá nhiệt (Overheat).

a. Nguyên nhân:

– Lỗi quá nhiệt (Overheat) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải: Nếu Servo Drive LS hoạt động ở công suất hoặc hiệu suất cao hơn mức cho phép trong thời gian dài, nhiệt độ bên trong có thể tăng lên và gây lỗi quá nhiệt.

2. Hệ thống làm mát không hoạt động tốt: Nếu hệ thống làm mát bên trong Servo Drive LS bị hỏng, chưa được bảo trì đúng cách hoặc không được thiết kế phù hợp, điều này có thể làm tăng nhiệt độ bên trong và gây lỗi quá nhiệt.

3. Môi trường hoạt động không thích hợp: Nếu Servo Drive LS hoạt động trong môi trường có nhiệt độ cao, không thông gió tốt hoặc có ánh nắng mặt trời trực tiếp, nhiệt độ bên trong có thể tăng lên và gây lỗi quá nhiệt.

4. Lỗi linh kiện hoặc mạch điện: Một số linh kiện hoặc mạch điện bên trong Servo Drive LS có thể gặp sự cố hoặc hỏng, dẫn đến tăng nhiệt độ và lỗi quá nhiệt.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá nhiệt, bạn có thể thực hiện các bước sau:

1. Kiểm tra quá tải: Đảm bảo rằng Servo Drive LS không hoạt động ở công suất hoặc hiệu suất cao hơn mức cho phép. Kiểm tra xem có bất kỳ tải nào vượt quá khả năng của nó.

2. Kiểm tra hệ thống làm mát: Kiểm tra xem hệ thống làm mát bên trong Servo Drive LS hoạt động đúng cách. Xem xét việc làm sạch bụi bẩn, kiểm tra quạt làm mát và đảm bảo rằng không có chướng ngại vật cản trở thông gió.

3. Đảm bảo môi trường hoạt động thích hợp: Đặt Servo Drive LS trong một môi trường có nhiệt độ và thông gió phù hợp. Tránh tiếp xúc với ánh nắng mặt trời trực tiếp và đảm bảo có không gian đủ xung quanh để thông gió.

4. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xem có bất kỳ sự cố nào gây ra lỗi quá nhiệt. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

– Nếu sau khi thực hiện các bước trên, vẫn gặp lỗi quá nhiệt, nên liên hệ với kỹ thuật viên chuyên nghiệp của Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

5. AL10, AL14, AL15, AL16: Lỗi quá dòng (Over current).

a. Nguyên nhân:

– Lỗi quá dòng (Over current) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải cơ khí: Nếu hệ thống cơ khí mà Servo Drive LS điều khiển vận hành ở mức tải vượt quá khả năng của nó, dòng điện đầu ra của Servo Drive LS có thể vượt quá giới hạn và gây lỗi quá dòng.

2. Lỗi cấu hình hoặc thông số: Nếu cấu hình hoặc thông số của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn dòng điện, điều này có thể dẫn đến lỗi quá dòng.

3. Hư hỏng linh kiện: Một số linh kiện bên trong Servo Drive LS có thể gặp lỗi hoặc hỏng, gây tăng dòng điện đầu ra và lỗi quá dòng.

4. Sai lệch hoặc lỗi trong hệ thống điều khiển: Nếu có sai lệch hoặc lỗi trong hệ thống điều khiển Servo Drive LS, điều này có thể gây ra tín hiệu điều khiển không chính xác và dẫn đến lỗi quá dòng.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá dòng (Over current) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải cơ khí: Đảm bảo rằng tải cơ khí trên hệ thống không vượt quá khả năng của Servo Drive LS. Kiểm tra xem có bất kỳ sự cố nào trong hệ thống cơ khí như mắc kẹt, hỏng hóc hoặc quá tải không đều.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn dòng điện. Đảm bảo rằng các giới hạn dòng điện được thiết lập đúng để tránh lỗi quá dòng.

3. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xem có bất kỳ sự cố nào gây ra lỗi quá dòng. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

4. Kiểm tra hệ thống điều khiển: Kiểm tra hệ thống điều khiển Servo Drive LS để xem xem có sai lệch hoặc lỗi nào dẫn đến lỗi quá dòng. Xem xét lại các tín hiệu điều khiển và điều chỉnh nếu cần thiết.

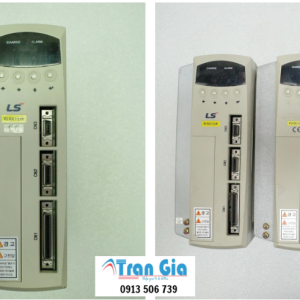

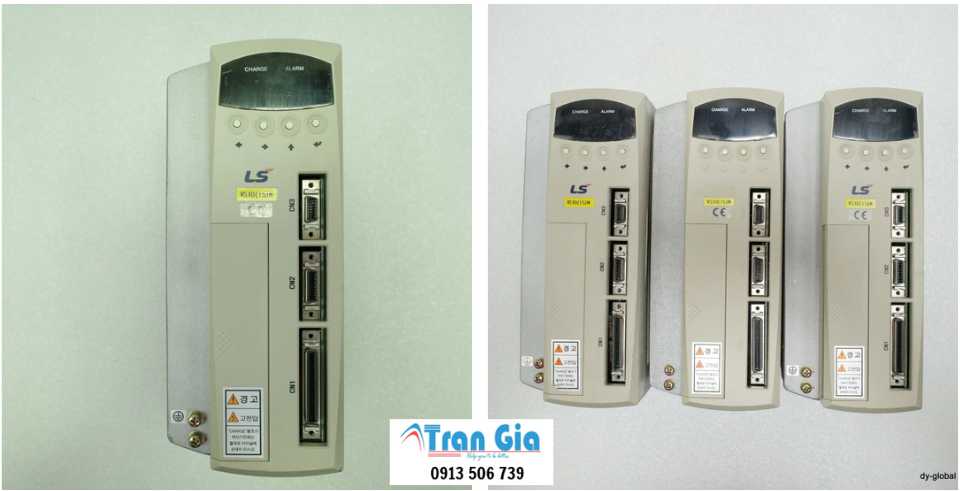

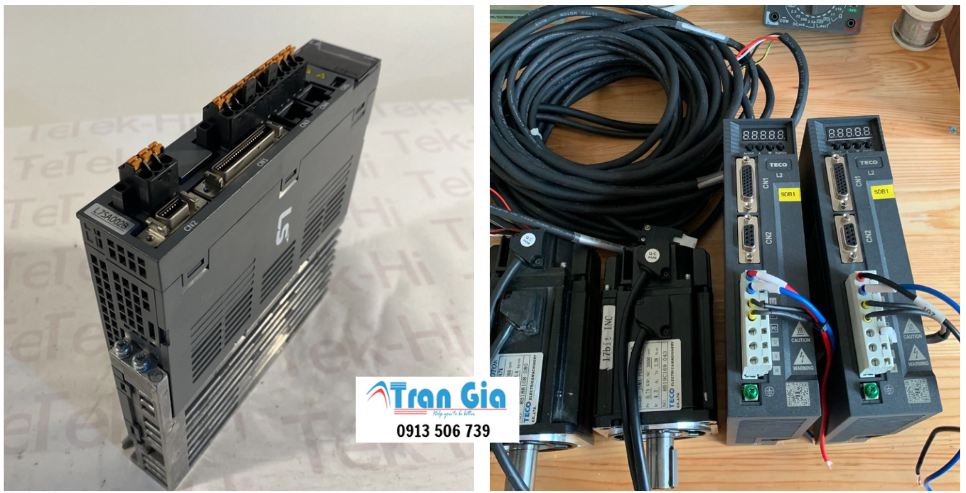

Dưới đây là hình ảnh một số Servo đang được sửa tại Trần Gia Automation:
